STM32 TouchGFX的使用【四】TouchGFX控制LED灯

使用TouchGFX 插件来点亮一个LED

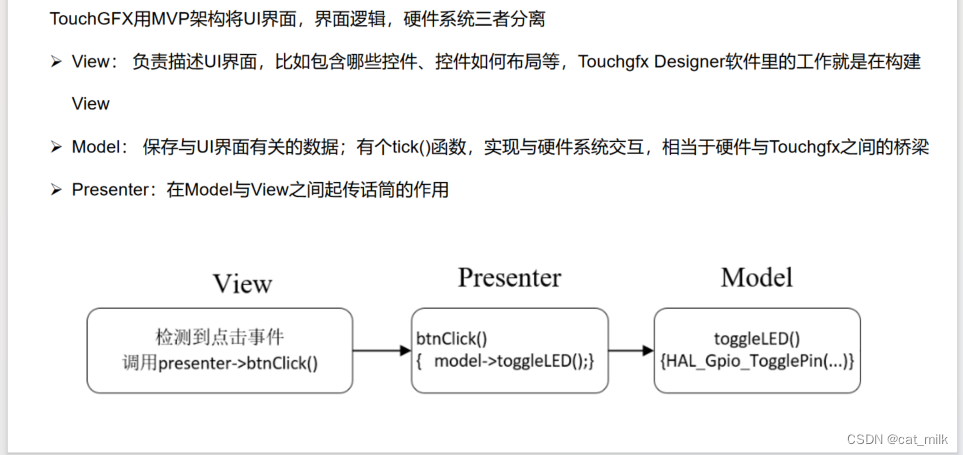

控制逻辑分析

TouchGFX配置

参考
TouchGFX的使用三

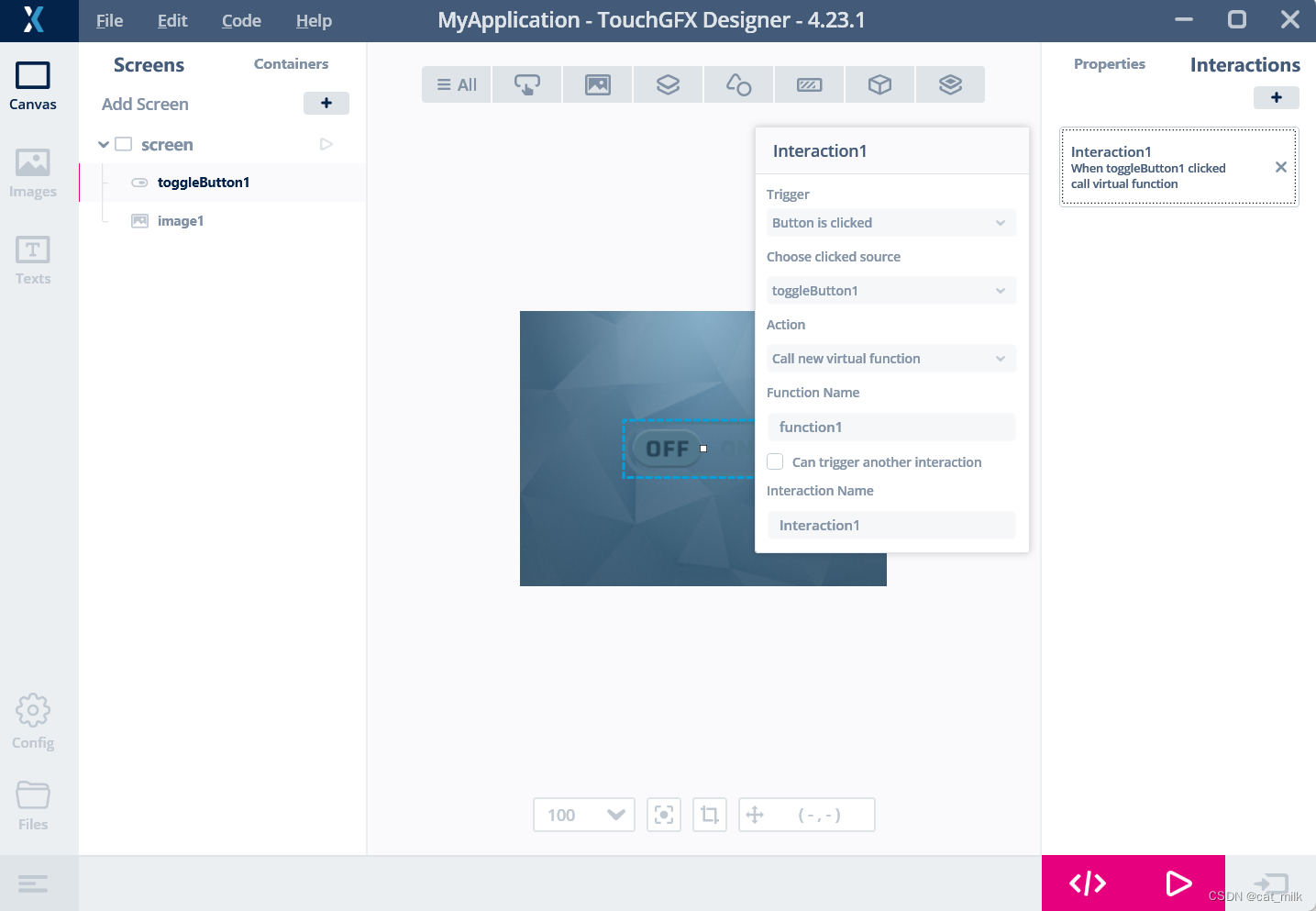

配置好图形界面，在TouchGFX中选中按钮添加Interactions

代码分析

现在Model.cpp中添加 功能函数

void Model::toggleLED()
{
	HAL_GPIO_TogglePin(GPIOC,GPIO_PIN_5); /*LED */
}

然后在screenPresenter.cpp中添加函数

void screenPresenter::function1()
{
	model->toggleLED();
}

在 screenView,cpp中添加函数

void screenView::function1()
{
    presenter->function1();
}

这样便实现了MVP的连接

运行结果

按下按钮时LED点亮 按钮处于ON状态 再次按下LED熄灭 按钮处于OFF状态
