1 概述

本文以mtk7628n openwrt为软件环境进行分析

在linux的发展过程中，linux的启动程序也在发展，从sysv init到现在的upstart、systemd，通常该程序是进程号为1的进程，该程序在linux系统有着举足轻重的地方。在openwrt中，使用了另外一种启动程序叫做procd，本文的重点并不在于介绍procd，本文主要介绍并解析procd、preinit及各种脚本如何完成整个系统的初始化。

2 启动顺序概述

2.1 硬件启动

路由器cpu根据引脚高低电平选择spi flash启动还是nand flash启动

2.2 软件启动

bootloader加载内核
内核开动，同时扫描mtd文件系统分区
内核执行/etc/preinit脚本
/etc/preinit执行/sbin/init二进制程序
/sbin/init根据/etc/inittab定义执行启动过程
/etc/inittab首先执行/etc/init.d/rcS，此脚本将顺序启动/etc/rc.d/目录以S开关的脚本

3 软件启动详解

3.1 启动init进程

位于linux-3.3.8/init/main.c

汇编语言 b star_kernel----->start_kernel()--->rest_init()–→kernel_init()--→init_post()

重点分析init_post()函数

在openwrt系统中一般都会通过patch方式对源码进行修改，而对于init_post()函数，

但是在QCA9531平台启动内核启动的代码中会作出如下修改，target/linux/generic/patches-3.4/921-use_preinit_as_init.patch

删除了默认的启动方式，直接启动/etc/preinit。

我们只分析mtk7628n平台的，从代码中可以看到init_post函数要启动init进程

3.2 init进程的作用

./build_dir/target-mipsel_24kec+dsp_uClibc-0.9.33.2/procd-2014-09-15/initd/init.c

early()

./build_dir/target-mipsel_24kec+dsp_uClibc-0.9.33.2/procd-2014-09-15/initd/early.c

mount /proc /sys /tmp /dev /dev/pts目录(early_mount)
创建设备节点和/dev/null文件结点(early_dev)
设置PATH环境变量(early_env)
初始化/dev/console

cmdline()

根据/proc/cmdline内容init_debug=([0-9]+)判断debug级别

watchdog_init()

初始化内核watchdog(/dev/watchdog)
如果存在/dev/watchdog设备，设置watchdog timeout等于30秒，如果内核在30秒内没有收到任何数据将重启系统。用户状进程使用uloop定时器设置5秒周期向/dev/wathdog设备写一些数据通知内核，表示此用户进程在正常工作

加载内核模块

创建子进程/sbin/kmodloader加载/etc/modules-boot.d/目录中的内核模块

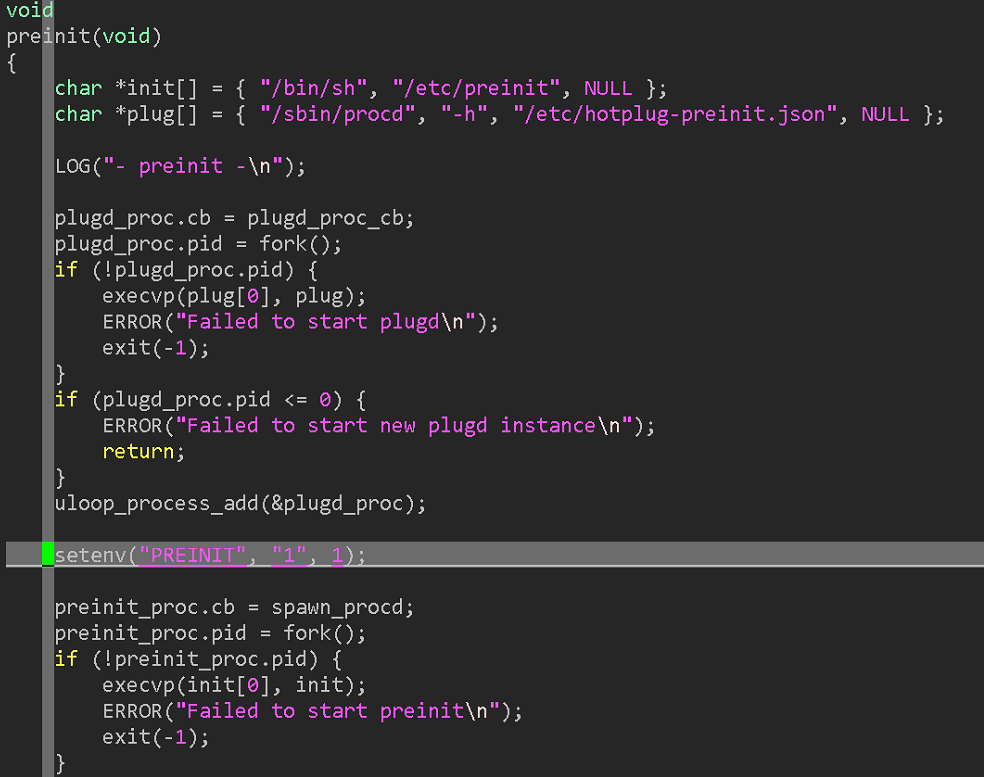

preinit()

./build_dir/target-mipsel_24kec+dsp_uClibc-0.9.33.2/procd-2014-09-15/initd/preinit.c

/sbin/init进程是来自procd这个package里面的，不再使用busybox了，而且它是从内核调用过来的，所以它的pid是1，pid 0是内核本身。fork创建父子进程，子进程做一些procd的配置后退出，注意这时procd并不算真正起来，它的pid不是1；父进程继续创建父子进程，

子进程调用/etc/preinit后退出。在这过程中/sbin/init的pid为1，始终没有让位。

创建子进程执行/etc/preinit脚本时，此时PREINIT环境变量被设置为1，主进程（pid=1）同时使用uloop_process_add()把/etc/preinit子进程加入uloop进行监控，当/etc/preinit执行结束时回调plugd_proc_cb()函数把监控/etc/preinit进程对应对象中pid属性设置为0，表示/etc/preinit已执行完成
创建子进程执行/sbin/procd -h/etc/hotplug-preinit.json，主进程同时使用uloop_process_add()把/sbin/procd子进程加入uloop进行监控，当/sbin/procd进程结束时回调spawn_procd()函数，spawn_procd()函数繁衍后继真正使用的/sbin/procd进程，这时procd的进程号将是1。

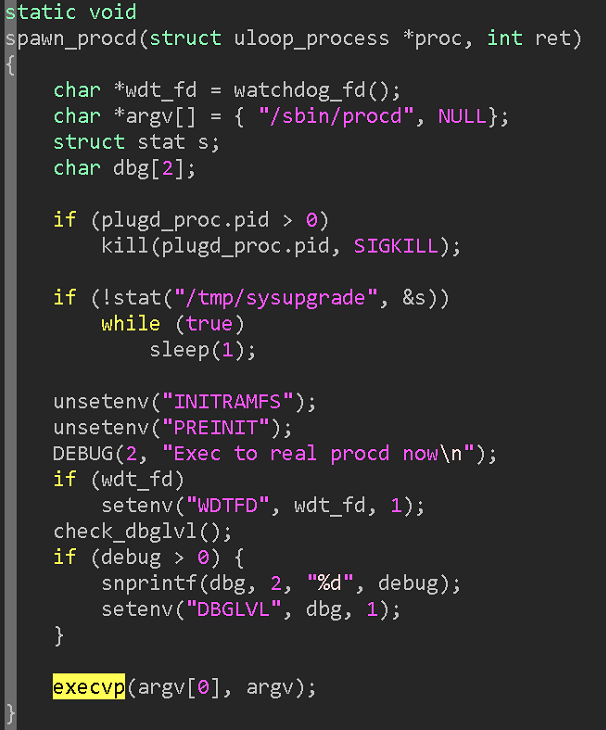

下面这个函数会用procd将/sbin/init进程替换，从而procd的进程号为1：

最终大家在openwrt环境中看到的进程运行结果是

3.3 procd进程的作用

build_dir/target-mipsel_24kec+dsp_uClibc-0.9.33.2/procd-2014-09-15/state.c

procd有5个状态，分别为STATE_EARLY、STATE_INIT、STATE_RUNNING、STATE_SHUTDOWN、STATE_HALT，这5个状态将按顺序变化，当前状态保存在全局变量state中，可通过procd_state_next()函数使用状态发生变化

STATE_EARLY状态 - init前准备工作

初始化watchdog
根据"/etc/hotplug.json"规则监听hotplug
procd_coldplug()函数处理，把/dev挂载到tmpfs中，fork udevtrigger进程产生冷插拔事件，以便让hotplug监听进行处理
udevstrigger进程处理完成后回调procd_state_next()函数把状态从STATE_EARLY转变为STATE_INIT

STATE_INIT状态 - 初始化工作

连接ubusd，此时实际上ubusd并不存在，所以procd_connect_ubus函数使用了定时器进行重连，而uloop_run()需在初始化工作完成后才真正运行。当成功连接上ubusd后，将注册service main_object对象，system_object对象、watch_event对象(procd_connect_ubus()函数)，
初始化services（服务）和validators（服务验证器）全局AVL tree
把ubusd服务加入services管理对象中(service_start_early)
根据/etc/inittab内容把cmd、handler对应关系加入全局链表actions中
顺序加载respawn、askconsole、askfirst、sysinit命令
sysinit命令把/etc/rc.d/目录下所有启动脚本执行完成后将回调rcdone()函数把状态从STATE_INITl转变为STATE_RUNNING
