本代码实现了一种基于到达角(AOA)的三维定位算法,并结合容积卡尔曼滤波(CKF) 对动态目标的运动轨迹进行优化。代码通过模拟基站信号的角度测量及噪声干扰,展示了从原始观测值到滤波后轨迹的完整流程,并对比了滤波前后的定位误差性能。
程序讲解
概述
本程序实现了一种基于到达角(AOA)技术的三维定位算法,支持自适应数量的锚点(基站),并使用CKF(CKF)对动态轨迹进行优化。该方法旨在提高定位精度并减少噪声影响。
主要功能
- 初始化参数:设置基站数量、噪声参数并生成基站位置和目标运动轨迹。
- AOA定位:计算目标到各锚点的距离,并使用最小二乘法进行定位估计。
- CKF滤波:利用CKF对定位结果进行优化,减少测量噪声的影响。
- 结果可视化:绘制目标的运动轨迹、估计值、误差曲线和RMSE对比图。
代码结构
1. 初始化与数据生成
- 随机生成目标位置:通过设定初始坐标并生成运动轨迹,模拟目标在三维空间中的移动。
- 随机生成基站位置:使用正态分布生成多个基站的随机坐标。
2. AOA定位
- 计算距离:使用向量范数计算目标与各基站之间的真实距离。
- 模拟AOA角度:通过三角函数计算目标相对于各基站的方位角和俯仰角,并添加高斯噪声。
- 最小二乘法求解:构造线性方程并通过伪逆法求解目标位置的估计值。
3. CKF滤波部分
- 初始化滤波模型:设置过程噪声和观测噪声的协方差矩阵,初始化状态估计。
- 状态预测与更新:使用CKF算法对状态进行预测和校正,处理非线性测量。
- 迭代计算:通过采样生成容积点,并更新状态均值和协方差矩阵。
4. 结果可视化
- 绘制三维轨迹图:展示锚点、真实轨迹、观测值和CKF估计值。

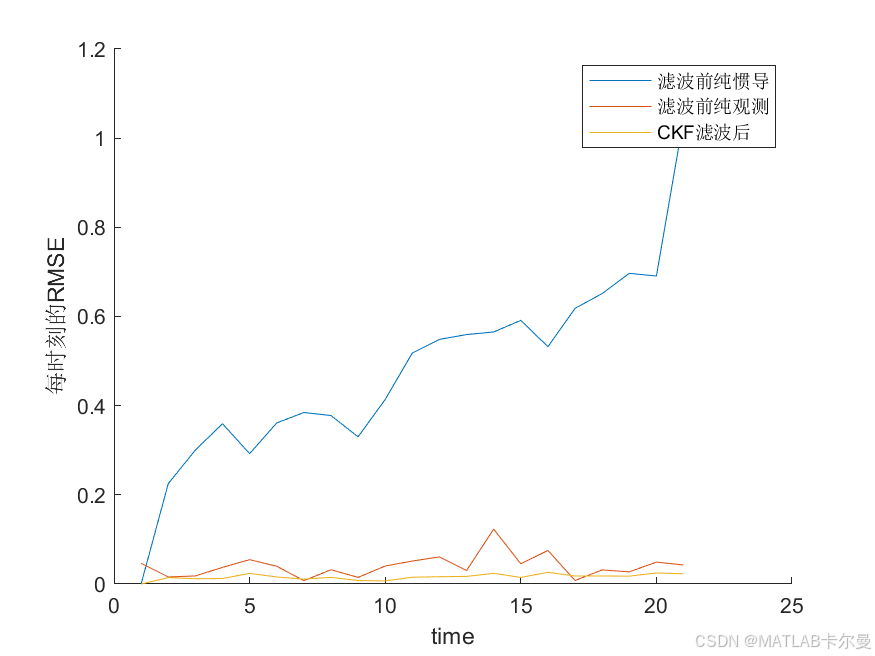

- 误差分析:计算并绘制各轴上的位移误差和RMSE对比,直观展示滤波效果。
结论
该程序有效结合了AOA技术和CKF滤波,能够在动态环境中进行高精度的三维定位。通过模拟和可视化,展示了不同算法在定位精度上的差异,为实际应用提供了有力的支持。
运行结果

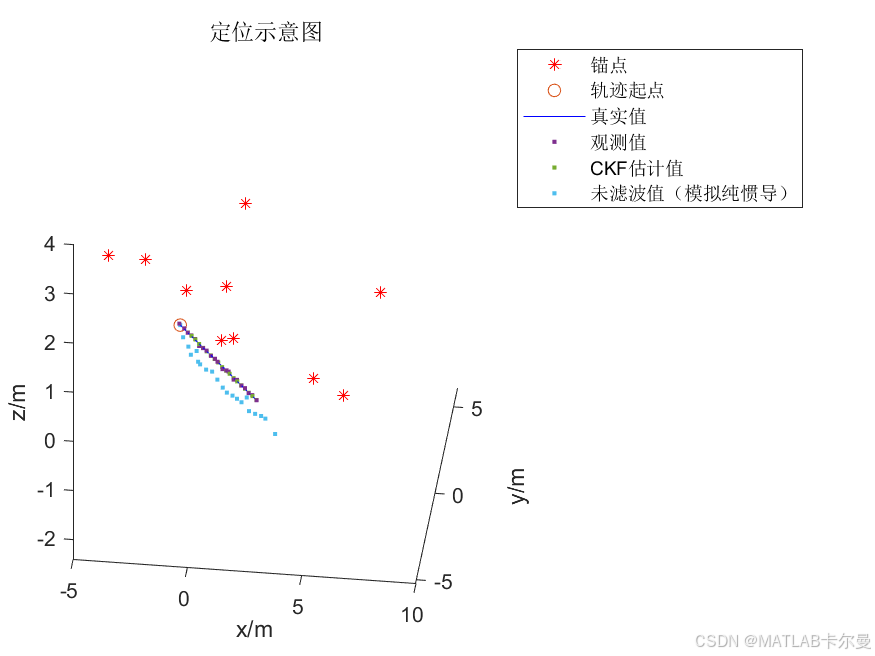

定位示意图:

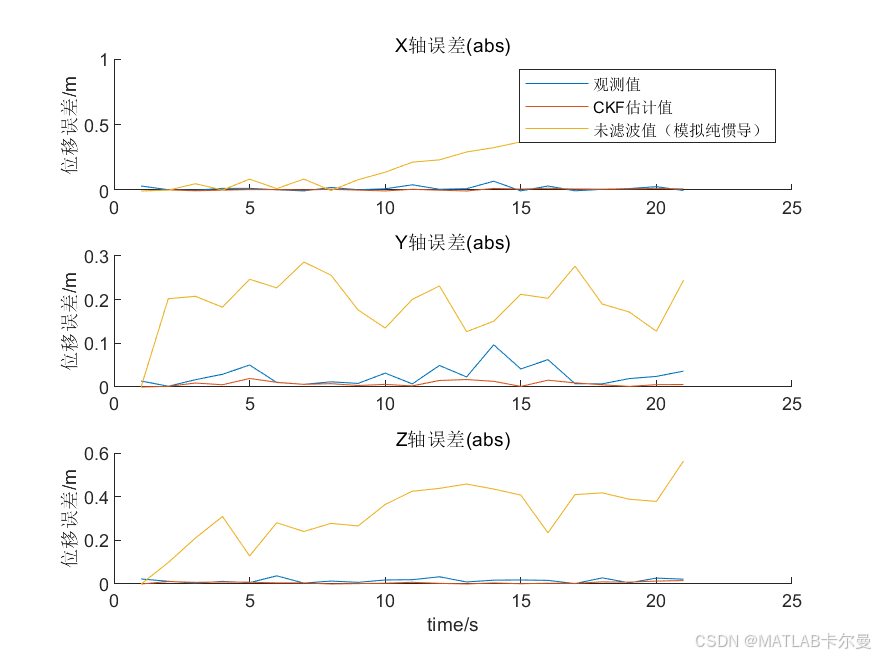

误差曲线:

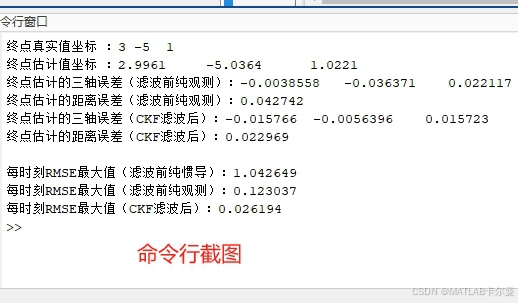

命令行的输出结果:
MATLAB源代码

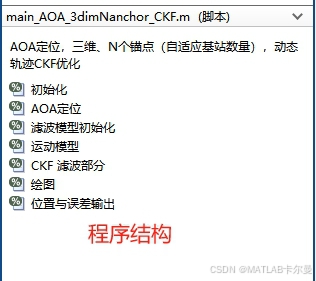

程序结构:
部分代码:
% AOA定位,三维、N个锚点(自适应基站数量),动态轨迹CKF优化
% 作者:matlabfilter
% 2025-03-29/Ver1
%% 初始化
clc;clear;close all;
rng(0);
% 生成目标点坐标
position = [-1,-1,1];
% 生成目标的运动
positions = repmat(position,21,1)+[0:0.2:4;0:-0.2:-4;zeros(1,21)]';
% 固定基站位置
num_station =10; %基站数量
stations_position=2*randn(num_station,3); %定义基站的坐标,这里是随机坐标
for i1 = 1:size(positions,1)
position = positions(i1,:);
%% AOA定位
% 计算目标到各基站的距离
true_distances = vecnorm(stations_position - position, 2, 2);
% 模拟接收到的AOA(此时是角度理想值,后面要加噪声)
azimuth_angles = atan2(position(2) - stations_position(:, 2), position(1) - stations_position(:, 1));
elevation_angles = atan2(position(3) - stations_position(:, 3), ...
sqrt((position(1) - stations_position(:, 1)).^2 + (position(2) - stations_position(:, 2)).^2));
% 假设测量的AOA角度和距离上加一些噪声
AOA_noise = 1e-2; % AOA 角度噪声
azimuth_angles = azimuth_angles + AOA_noise * randn(num_station, 1);
完整代码下载链接:
https://download.youkuaiyun.com/download/callmeup/90546807
