本文探讨了罗氏线圈与积分器组合在不同频率下的输出特性，特别是积分器输出饱和及直流偏置增大的现象。通过实验波形分析，揭示了输入信号频率与积分器输出信号幅值的关系，同时对直流偏置产生的原因进行了深入讨论。
一、积分器输出饱和
1、问题描述：罗氏线圈输出电压太低，正负半周电压均低于运放TL082的失调电压，导致积分器输出饱和，直接拉高到电源电压。
2、实验波形：通过函数信号发生器产生一个+5/-5v的电压波形，输入到积分器。

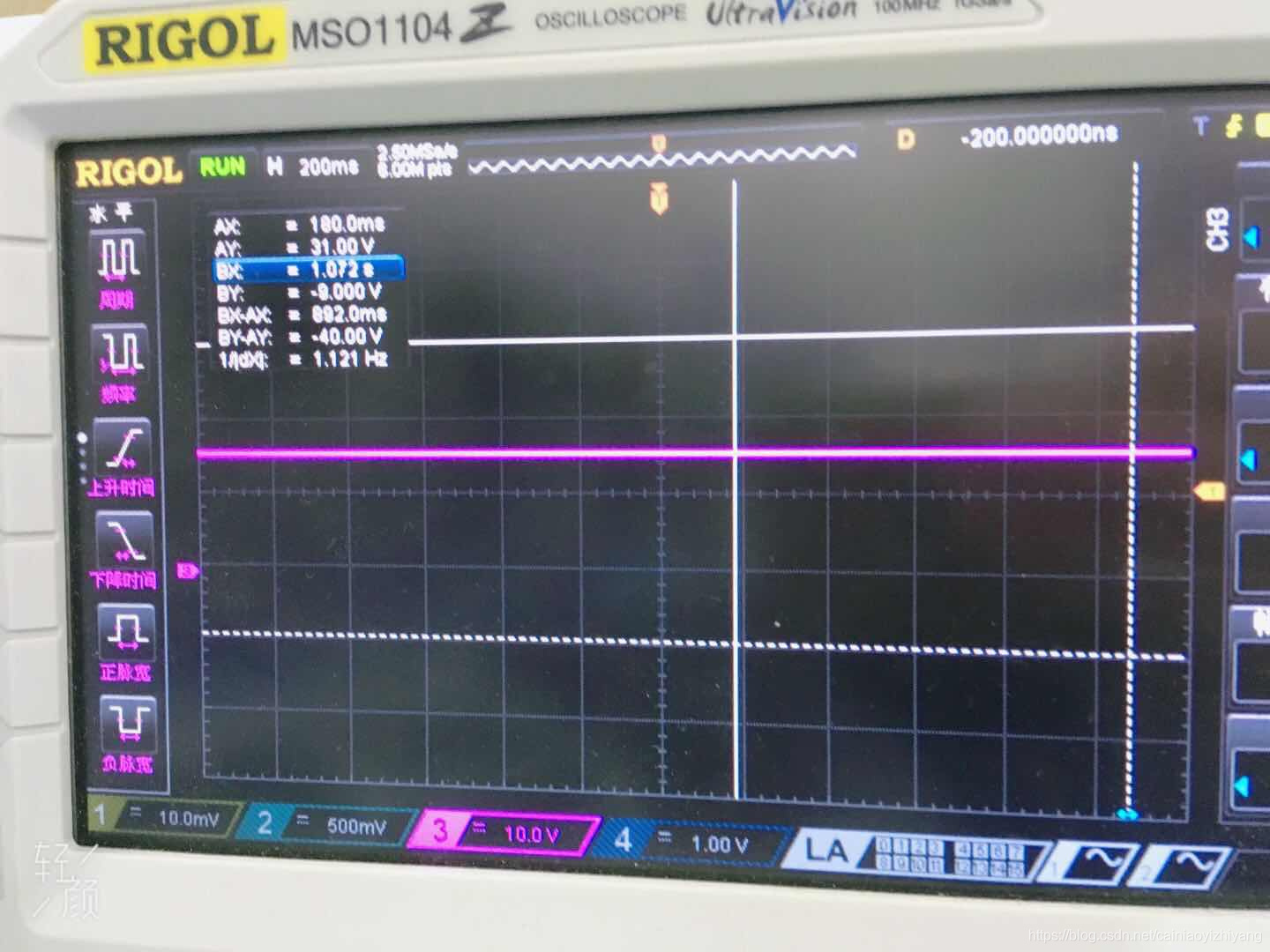

发现频率为50Hz波形如下：

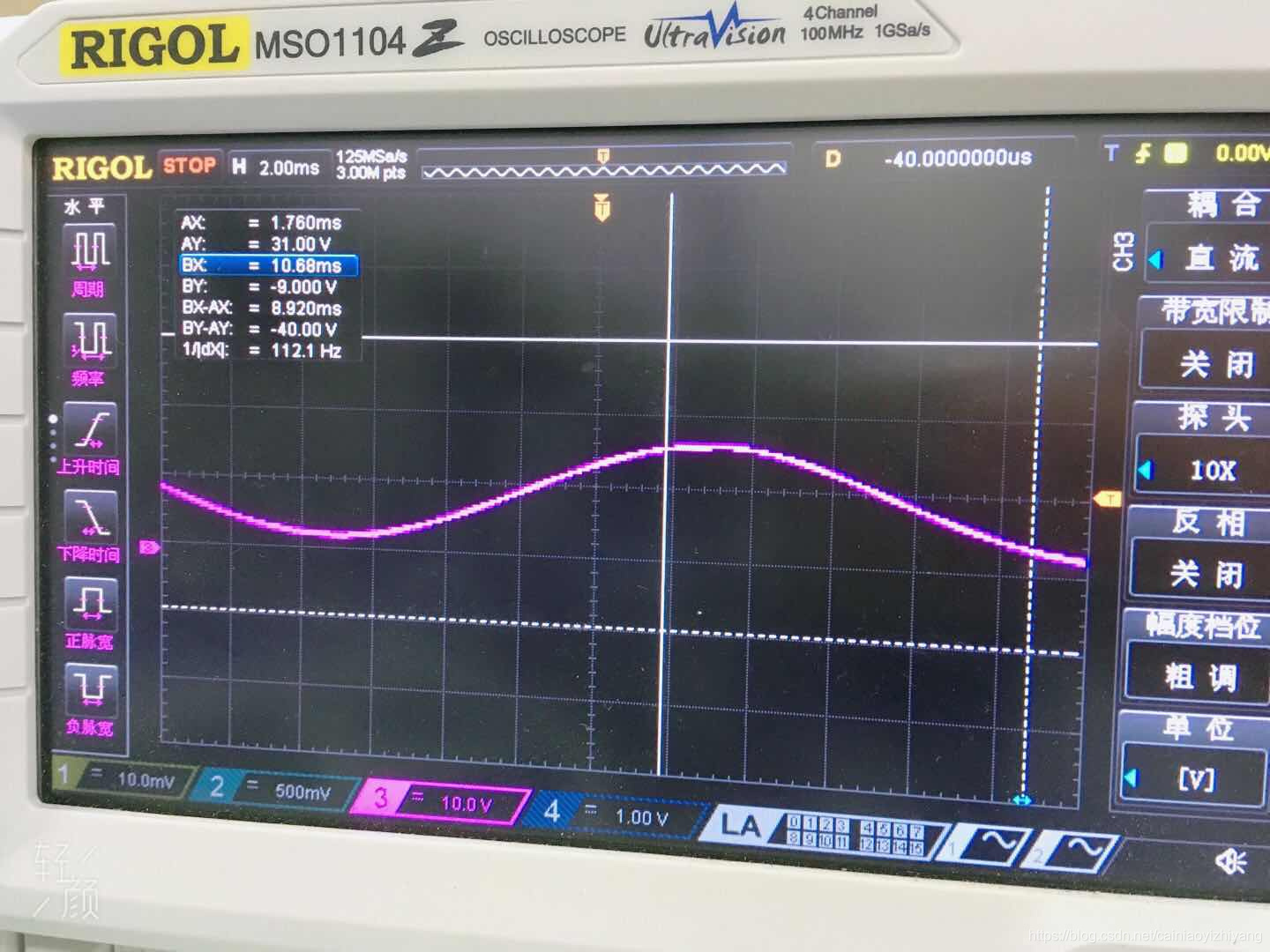

输入频率为1k的积分器输出波形为：

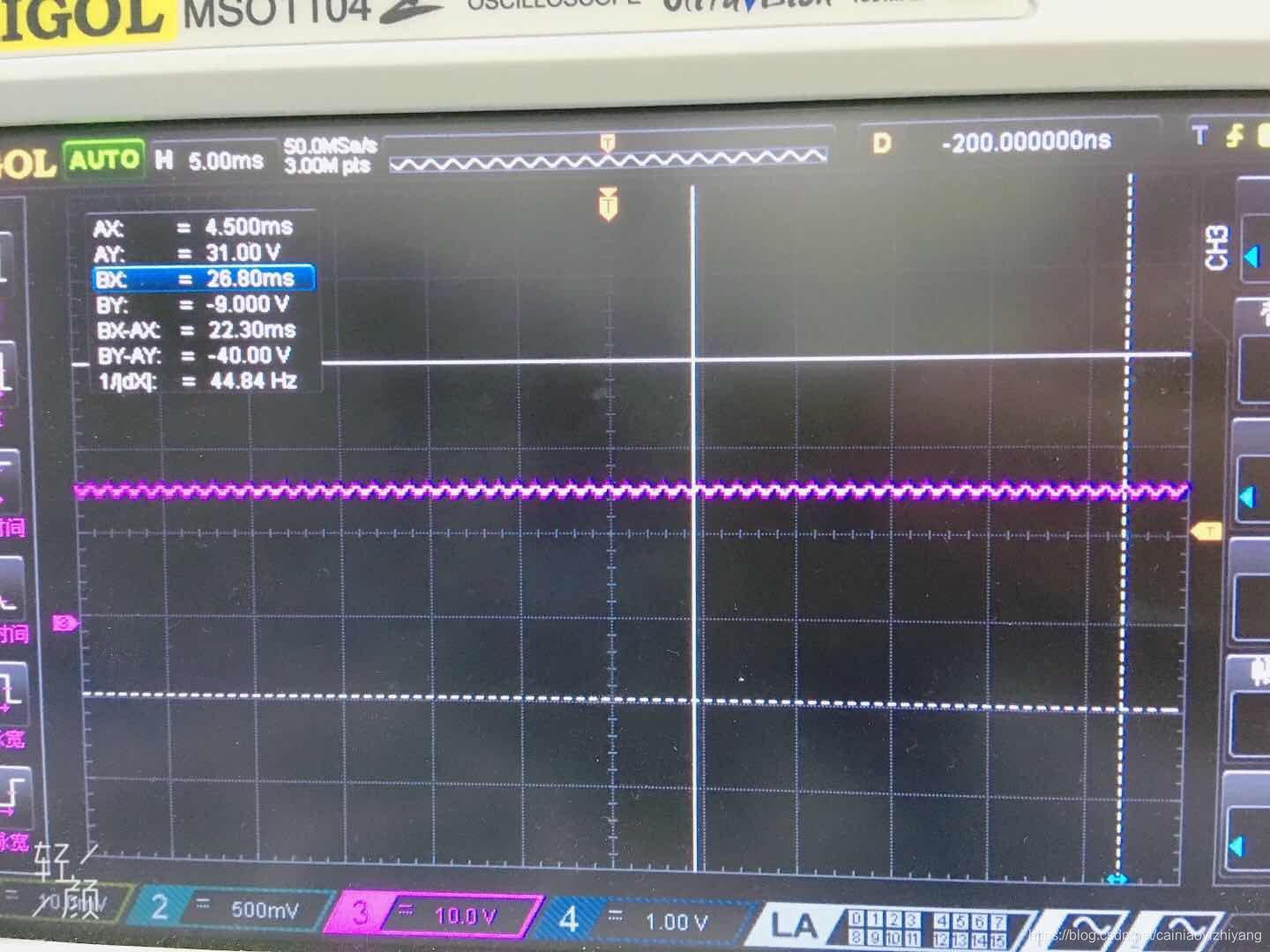

输入频率为10k的积分器输出波形如下：
3、分析结果：
积分器公式为:
Uo=Uo=Uo=−1RC-\frac{1}{RC}−RC1Uin∗tUin*tUin∗t
当输入信号为正弦信号:
Uin=UsinwtUin=UsinwtUin=Usinwt
积分输出信号为：
Uo=Uo=Uo=−1RCw-\frac{1}{RCw}−RCw1coswtcoswtcoswt
即输入频率越大，信号的幅值越小，符合上述实验波形。
但是，为什么会有直流偏置，并且频率越高，直流偏置越大？
