内Fcos介绍

FCOS（Fully Convolutional One Stage）是于2019年由Zhi Tian等人提出的一种全卷积单阶段无锚框检测模型。该模型无需在训练时计算锚框的IoU值，极大的简化了模型的训练，使得训练方便，并且在推理时只有NMS（None Maximum Suppression，非及大值抑制），使得推理速度极快。在torchvision模型库中包含了以Resnet50作为骨干网络的FCOS，这样只需要创建模型进行训练即可。

模型介绍

COS模型的结构如图1所示，整个模型从左向右，可以分为三个部分：Backbone（骨干网络），Feature Pyramid（特征金字塔），以及由Classification、Center-ness和Regression构成的多尺度目标检测头作为输出。

Backbone主要用于提取提取不同尺度的特征，一般使用预训练的分类网络的特征提取部分作为BackBone，FCOS的Backbone，作为模型的入口，接受输入的图像，从Backbone中输出C3，C4和C5特征图。各特征图的高和宽标记在各特征图的左侧，分别为输入图像的1/8，1/16和1/32，对于输入为800×1024的图像，C3的尺寸为100×128，C4的尺寸为50×64，C5的尺寸为25×32。

Feature Pyramid接收来自骨干网络的C3，C4和C5特征图，一方面以C5特征图为基础构造尺寸为13×16的P6特征图和尺寸为7×8的P7特征图，另一方面将C5上采样和C4合并构造与C4同尺寸的P4，并将P4上采样和C3构造出与C4同尺寸的P3。这样通过Feature Pyramid总共构造出了P3，P4，P5，P6和P7共5个尺寸的特征图，目标检测就在这5个不同尺寸的特征图上完成。

多尺度目标检测头负责对从Feature Pyramid传来P3-7共5个特征图进行检测。在每个特征图上进行目标检测的头都具有相同的结构。每个头包含两个独立的部分，Classification结构和Center-ness结构共享一个部分，其中Classification结构输出大小为H×W×C形状的张量表示在H×W大小的特征图上检测总共C个类别的结果，Center-ness结构输出大小为H×W×1形状的张量表示在H×W的特征图上，是否为目标的中心；Regression独自为一个部分，输出大小为H×W×4形状的张量，表示以该元素为中心的目标到该元素的4个距离，如图2所示。图2显示了FCOS模型在Regression部分学习的4个距离，分别是中心到左边界的距离，中心到右边界的距离，中心到上边界的距离和中心到下边界的距离。这样FCOS模型就彻底抛弃了锚框IoU的计算，直接以这四个距离进行训练。

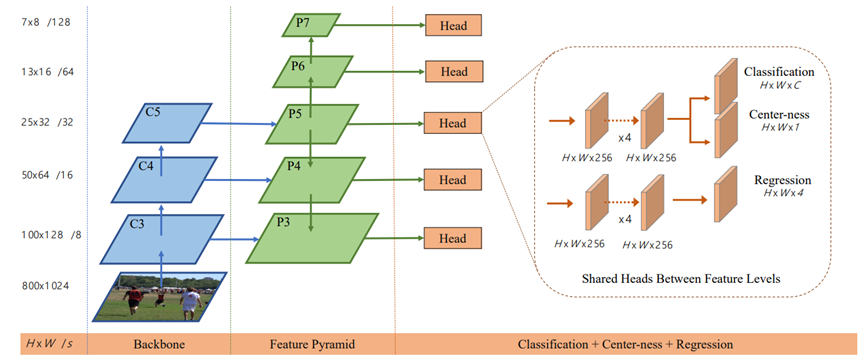

图1 FCOS目标检测模型

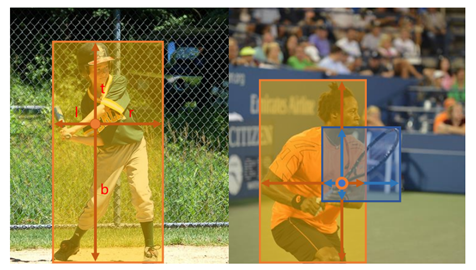

图2 FCOS目标外接矩形的表示

由于在torchvision中包含了以ResNet50为骨干网络的FCOS模型，并且还可以加载COCO上预训练的模型，这样创建一个FCOS模型就非常方便，创建方法与上一节创建预训练模型方法相同：

from torchvision.models import detection
model = detection.fcos_resnet50_fpn(progress=True,num_classes=3,
          pretrained_backbone=True,
          trainable_backbone_layers=4)

以上就可以创建一个具有检测3个类别，以带有预训练参数的ResNet50为骨干网络的FCOS模型，对于创建模型时其他参数及其含义可以参考API文档。

数据集创作

由于目标检测模型多样，因此，在训练前对于数据集的构建方法会有所差异。对于torchvision包中提供的所有目标检测模型已经对训练数据的格式进行了统一，因此，只需要把数据按照统一的方式进行构建后，torchvision包内的其它目标检测模型也可以使用。

由于通用目标检测数据集通常较大，不便于进行原理的演示。在这里使用一个样本量较小，类别数较小的目标检测数据集——螺丝螺母检测数据集。螺丝螺母检测数据集是一个开源目标检测数据集，下载地址为：

https://aistudio.baidu.com/aistudio/datasetdetail/6045

同时，该数据集也附于本书的电子资料中。

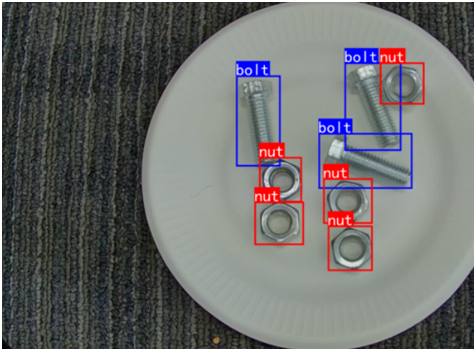

图3 螺丝螺母检测数据集中的样本

螺丝螺母数据集包括413张训练集和10张测试集两部分。图3显示了一个带有标注的训练集中的样本，在样本中螺丝和螺母放置于一个白色托盘中，托盘放置在一灰色平台上，螺丝螺母使用矩形框进行标注。以下就以该数据集为例构造用于训练torchvision中模型的数据集。

使用torchvision中的目标检测模型训练自定义数据同样需要对数据集进行封装，并在得到样本的__getitem__()方法中返回一个表示样本元组的数据和标签，以(x, y)表示，其中x是一个范围为0-1的3×H×W的图像张量，y表示图像x的标签，是一个包含‘label’和‘boxes’两个键的字典，‘label’键里以整数张量的形式存储了图像中K个目标的标签值，‘boxes’键里存储了图像中K个对应目标外边矩形框的左上和右下共4个坐标值组成的一个K×4的数字张量，格式如下所示：

#样本标签y的格式：

{'labels': tensor([1, 1, 1, 2, 2, 2, 2, 2]),
  'boxes': tensor([[ 711,  233,  844,  506],
          [1036,  194, 1206,  459],
          [ 958,  406, 1239,  573],
          [1142,  194, 1275,  320],
          [ 780,  478,  908,  614],
          [ 766,  612,  914,  742],
          [ 972,  542, 1120,  678],
          [ 986,  684, 1120,  820]])}

#以上表明样本中包含8个目标，3个目标的类别为1，5个的目标的类别为2。按照上述要求，通过继承torch.utils.data.Dataset类创建一个自定义的数据集，实现螺丝螺母数据集的构造：

from pathlib import Path
from torchvision.io import read_image,ImageReadMode
import json
import torch
class BNDataset(torch.utils.data.Dataset):
    def __init__(self, istrain=True,datapath='D:/data/lslm'):   #注意修改数据集路径
        self.datadir=Path(datapath)/('train' if istrain else 'test')
        self.idxfile=self.datadir/('train.txt' if istrain else 'test.txt')
        self.labelnames=['background','bolt','nut']
        self.data=self.parseidxfile()
    def parseidxfile(self):
        lines=open(self.idxfile).readlines()
        return [line for line in lines if len(line)>5]




    def __getitem__(self, idx):
        data=self.data[idx].split('\t')
        x = read_image(str(self.datadir/data[0]),ImageReadMode.RGB)/255.0
        labels=[]
        boxes=[]
        for i in data[2:]:
            if len(i)<5: continue
            r=json.loads(i)
            labels.append(self.labelnames.index( r['value']))
            cords=r['coordinate']
            xyxy=cords[0][0],cords[0][1],cords[1][0],cords[1][1]
            boxes.append(xyxy)
        y = {
            'labels': torch.LongTensor(labels),
            'boxes': torch.tensor(boxes).long()
        }
        return x, y




    def __len__(self):
        return len(self.data)

以上代码对螺丝螺母数据集以BNDataset为类名进行封装，主要涉及的难点就是标签文件的解析，具体解析过程要结合上述代码和标签文件进行理解。在模型进行训练时，还需要使用把数据集进一步使用DataLoader封装：

def collate_fn(data):
    x = [i[0] for i in data]
    y = [i[1] for i in data]
    return x, y




train_loader = torch.utils.data.DataLoader(dataset=BNDataset(istrain=True), batch_size=4, shuffle=True, drop_last=True, collate_fn=collate_fn)
test_loader = torch.utils.data.DataLoader(dataset=BNDataset(istrain=False), batch_size=1, shuffle=True, drop_last=True, collate_fn=collate_fn)

在封装完成后，就可以使用上一节提到的可视化方法，进行样本和标签的可视化，以检查数据集构造的正确性，得到如图3所示的结果：

for i, (x, y) in enumerate(train_loader):
    labels=[loader.dataset.labelnames[i] for i in y[0]['labels']]
colors=[ ('red' if i=='nut' else 'blue') for i in labels]
image=draw_bounding_boxes(x[0], y[0]['boxes'],labels=labels,colors=colors,width=5,font_size=50,outtype='CHW')
vis.image(image)

#图3所示

以上完成了螺丝螺母数据集的构造，能够用于FCOS模型的训练。下面介绍FCOS模型在该数据集上的训练以及模型的评估。

数据集创作

由于torchvision对FCOS模型进行了很好的封装，在准备好数据集后，训练方法与分类和分割网络的训练模式并无太大差异：创建优化器，构造损失函数，对数据集进行多次循环并根据反向传播的梯度进行参数的修正。将训练过程封装为train()函数，调用train()函数进行模型的训练，代码如下：

def train():
    model.train()
    optimizer = torch.optim.SGD(model.parameters(), lr=0.0001,momentum=0.98)
    for epoch in range(5):
        for i, (x, y) in enumerate(train_loader):
            outs = model(x, y)
            loss = outs['classification']+ outs['bbox_ctrness']+outs['bbox_regression']
            loss.backward()
            optimizer.step()
            optimizer.zero_grad()
            if i % 10 == 0:
                print(epoch, i, loss.item())
        torch.save(model, f'./models/tvs{epoch}.model')


train()

#输出结果：

0 0 2.1866644620895386
...
...
4 100 0.9854792356491089

以上就是FCOS模型的训练代码，其中train()函数实现了模型的训练，在该函数中，将模型切换到训练模式，创建SGD优化器，总共训练5轮（可根据情况训练更多轮数），每10批打印损失值，经过4轮训练后，损失值从2.18降为了0.98，并且在每轮训练完成后都保存模型。

在模型训练完成后，就可以在测试集上查看和评估模型的检测效果。评估方法实质上与之前介绍的模型的使用方法是相同的，可以参考上一节的内容以便于理解。对模型在测试集上进行运行，并可视化结果，测试代码如下：

def test():
    model_load = torch.load('./models/tvs4.model')
    model_load.eval()
    loader_test = torch.utils.data.DataLoader(dataset=BNDataset(istrain=False), batch_size=1, shuffle=False, drop_last=True, collate_fn=collate_fn)




    for i, (x, y) in enumerate(loader_test):
        with torch.no_grad():
            outs = model_load(x)
            res=outs[0]
            boxes=res['boxes']
            scores=res['scores']
            labels=res['labels']
            #阈值过滤
            threhold=0.5   #保留类别概率大于0.5的检测结果
            mask=scores>threhold
            scores=scores[mask]
            labels=labels[mask]
            boxes=boxes[mask]
            labelnames=[loader_test.dataset.labelnames[i]+f'{scores[idx]:.2f}' for idx,i in enumerate(labels)]
            colors=[ ('red' if i==1 else 'blue') for i in labels]
            img=draw_bounding_boxes(x[0],boxes,labels=labelnames,colors=colors,width=3,font_size=50,outtype=’CHW’)
vis.image(img)

#使用visdom可视化，图4

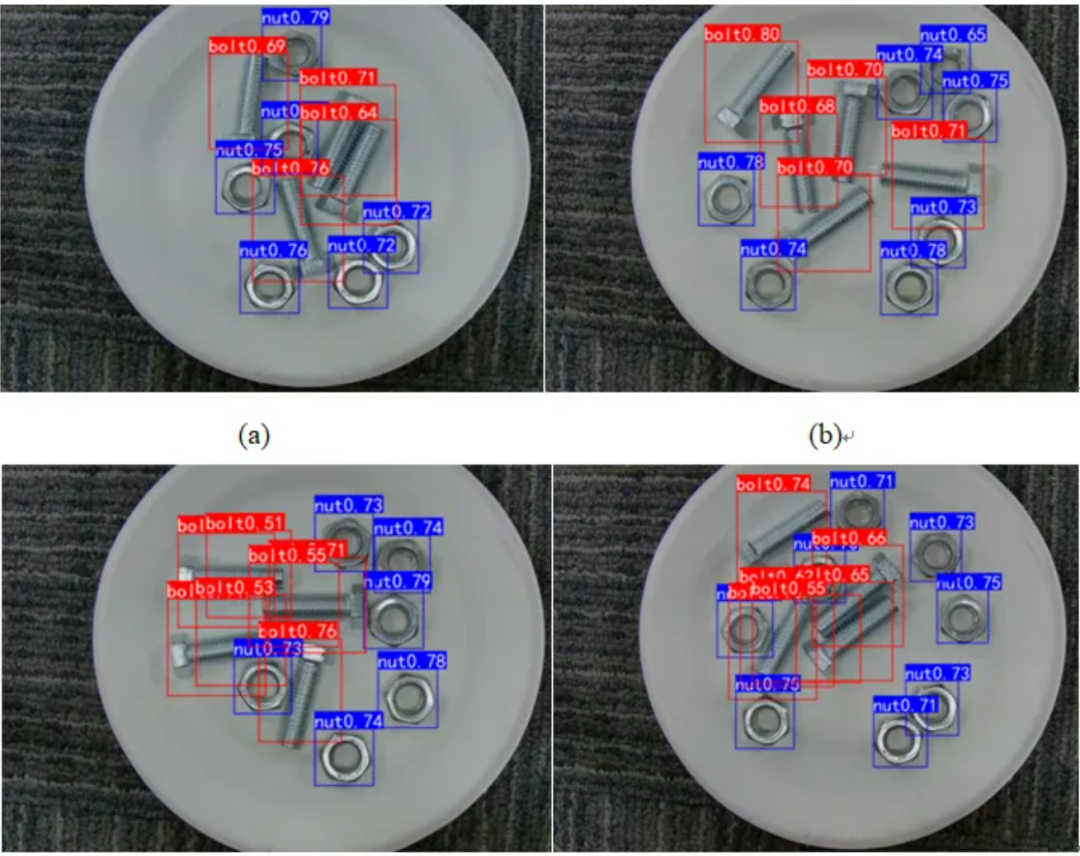

图4 模型的预测结果

图4显示了经过5轮的训练，FCOS模型在螺丝螺母数据集上的测试结果，其中（a），（b）中的螺丝和螺母均被正确的检出，特别是（a）中右侧两个螺母十分靠近也正确的得到检出，而（c），（d）中均有部分螺丝被错误检测。从结果可以看出，虽然仅仅进行了5轮的训练，但模型就已经能够较好地检出螺丝和螺母，可以预测经过更多轮数的训练能够取得更好的检测效果。

以上就是使用FCOS在螺丝螺母数据集上的训练和评估，对于torchvision中的其他模型的训练只需要修改模型，并在train()函数中根据模型的输出，修改计算损失各部分的构成和各部分损失的权重即可。

如何学习计算机视觉之Pytorch数字图像处理，实现FCOS模型的自定义数据从标注到训练部署，更多内容请参考《计算机视觉之Pytorch数字图像处理》一书。
