教你怎样看懂IIC时序图

这两天在看IIC通信的时序，由于没有找到一个很全面的IIC通信的时序说明，看了三天才基本上明白了IIC通信的时序，刚开始有几个不明白的地方，说来跟大家分享一下，也加深

其他刚入门的兄弟对IIC通信的理解；二话没说，上图，

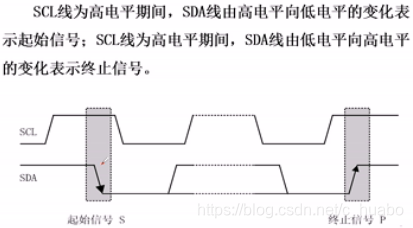

这个不难理解，实际的代码只是根据硬件时钟和各种不同的IIC器件的要求不同，在延时大小上有区别；



这个有段文件说明：

数据/地址传送：所有数据传送（包括地址）都发生在SCL为高电平的时候，除了以上两种情况外，SDA信号在SCL为高电平时不能改变。可能有的资料说明中没有说全，或好多资料是英文版的，不好理解，只有这句。我在另一个资料中看到，还有一个更重要的说明是：1、串行时钟(SCL):SCL的输入是在时钟的上升沿数据进入每个EEPROM设备和下降沿数据输出每个设备。刚开始没有理解的话，看不懂上图1后面的SDA为什么信号是个X，SDA数据是0呢？还是1？仔细看懂了，才反应过来，SCL为低电平时，SDA只是

用来改变数据电平的，要等SCL为高电平时，SDA才传送数据；
