I2C通信——时序图

已于 2022-07-22 08:56:03 修改
阅读量6.4k 收藏 29
点赞数 1
分类专栏： 通信协议 stm32f103vet6 文章标签： stm32
于 2022-07-21 21:15:12 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_43772611/article/details/125920962
版权
本文通过逻辑分析仪详细解析了I2C通信过程，包括起始信号、从机地址、写操作、读操作及数据传输的完整时序，以读取寄存器为例进行说明。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

前言

本文用逻辑分析仪抓取主机I2C通信的时序图，抓取的过程是读某个寄存器的值。

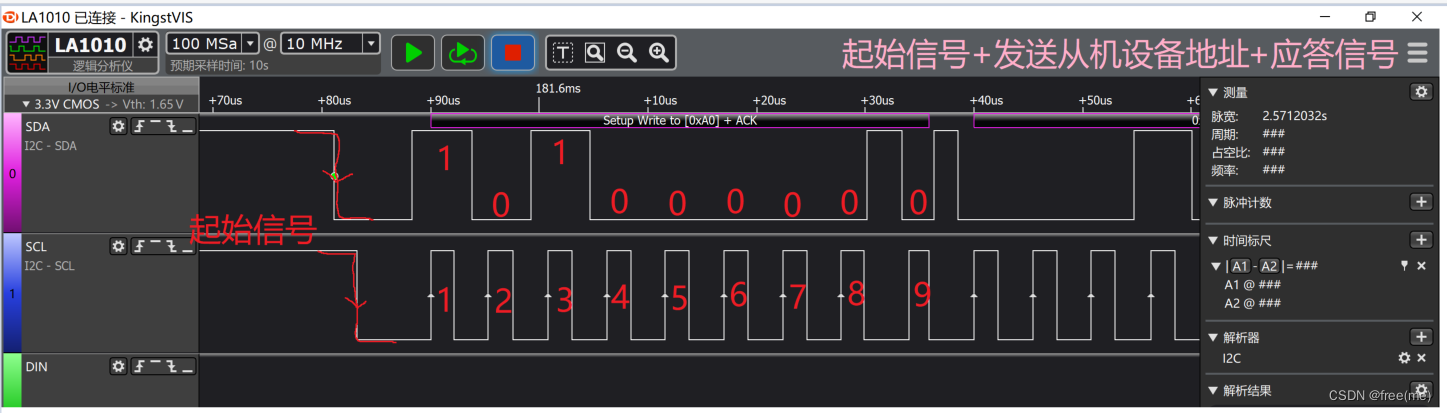

一、发送起始信号+从机设备地址+写方向+应答信号

在这里插入图片描述

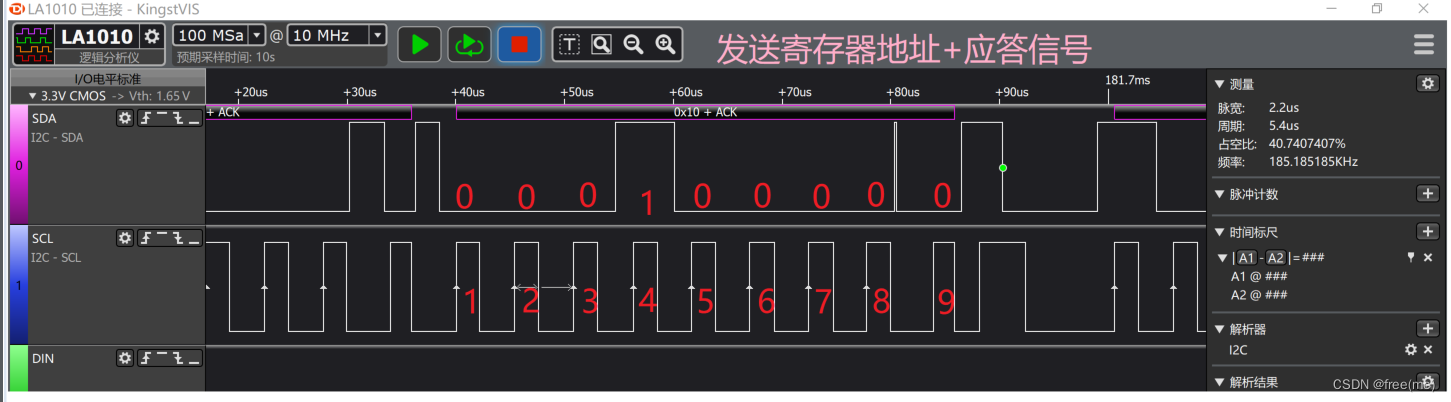

二、发送寄存器地址+应答信号

在这里插入图片描述

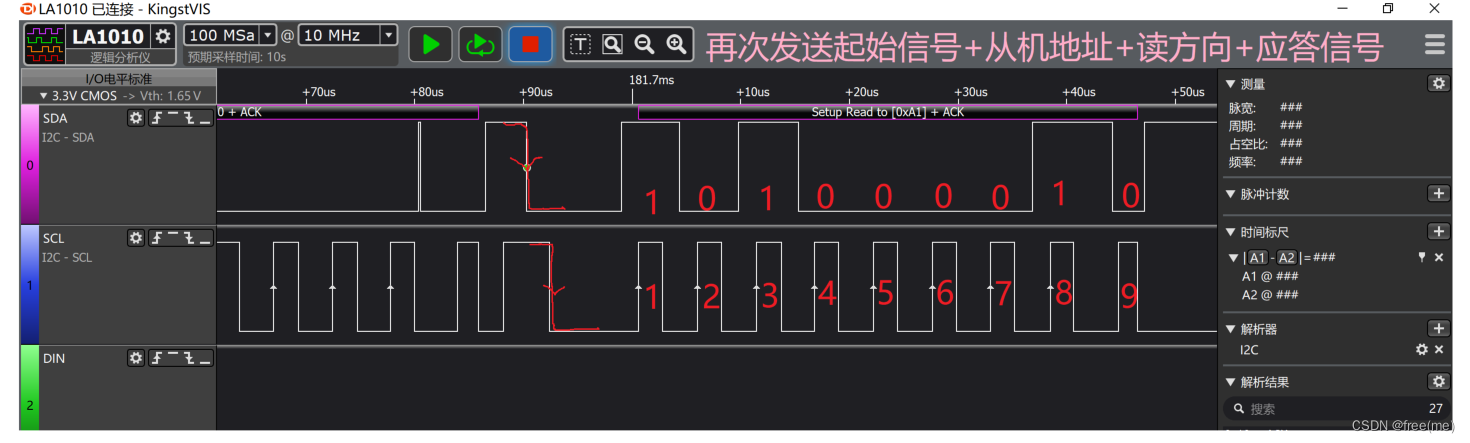

三、再次发送起始信号+从机地址+读方向+应答信号

在这里插入图片描述

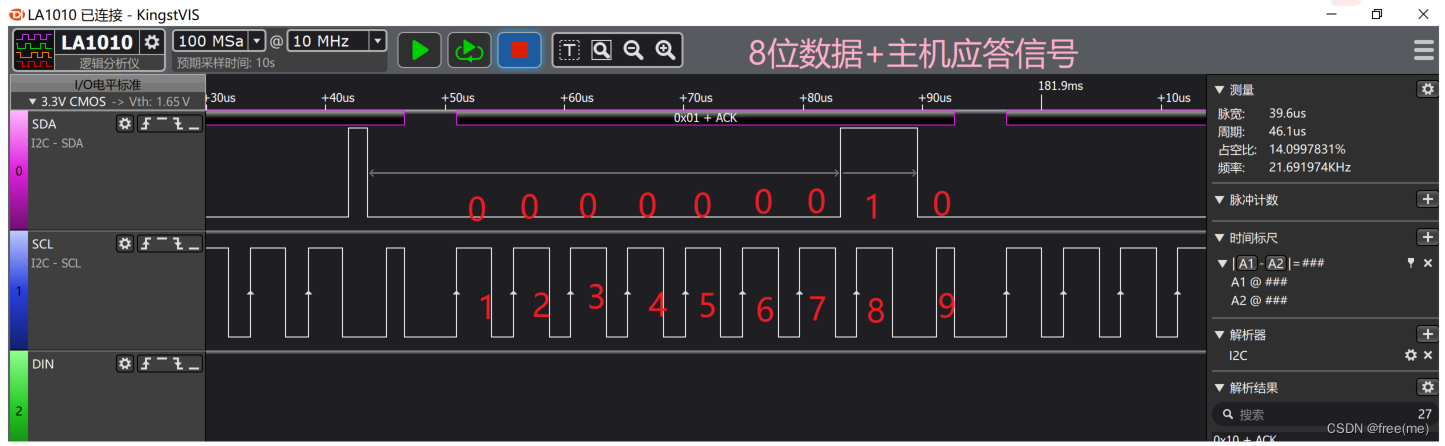

四、8位数据+主机应答信号

在这里插入图片描述
