XT1511-5050RGBLED—基于九齐NY8B062E

XT1511-5050RGBLED控制原理

1.产品概述:

        XT1511 是一个集控制电 与发光电 于一体的智能外控 LED 光源。其外型与一个
5050LED 灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁
存信号整形放大驱动电 ，电源稳压电路，内置恒流电路，高精度 RC 振荡器，输出驱动
采用专利 PWM 技术，有效保证了像素点内光的颜色高一致性。

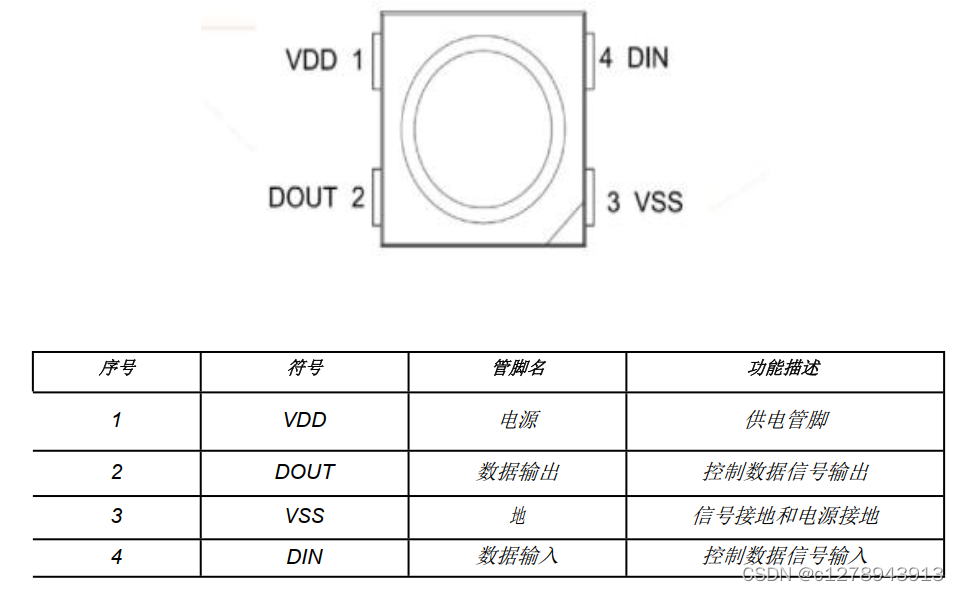

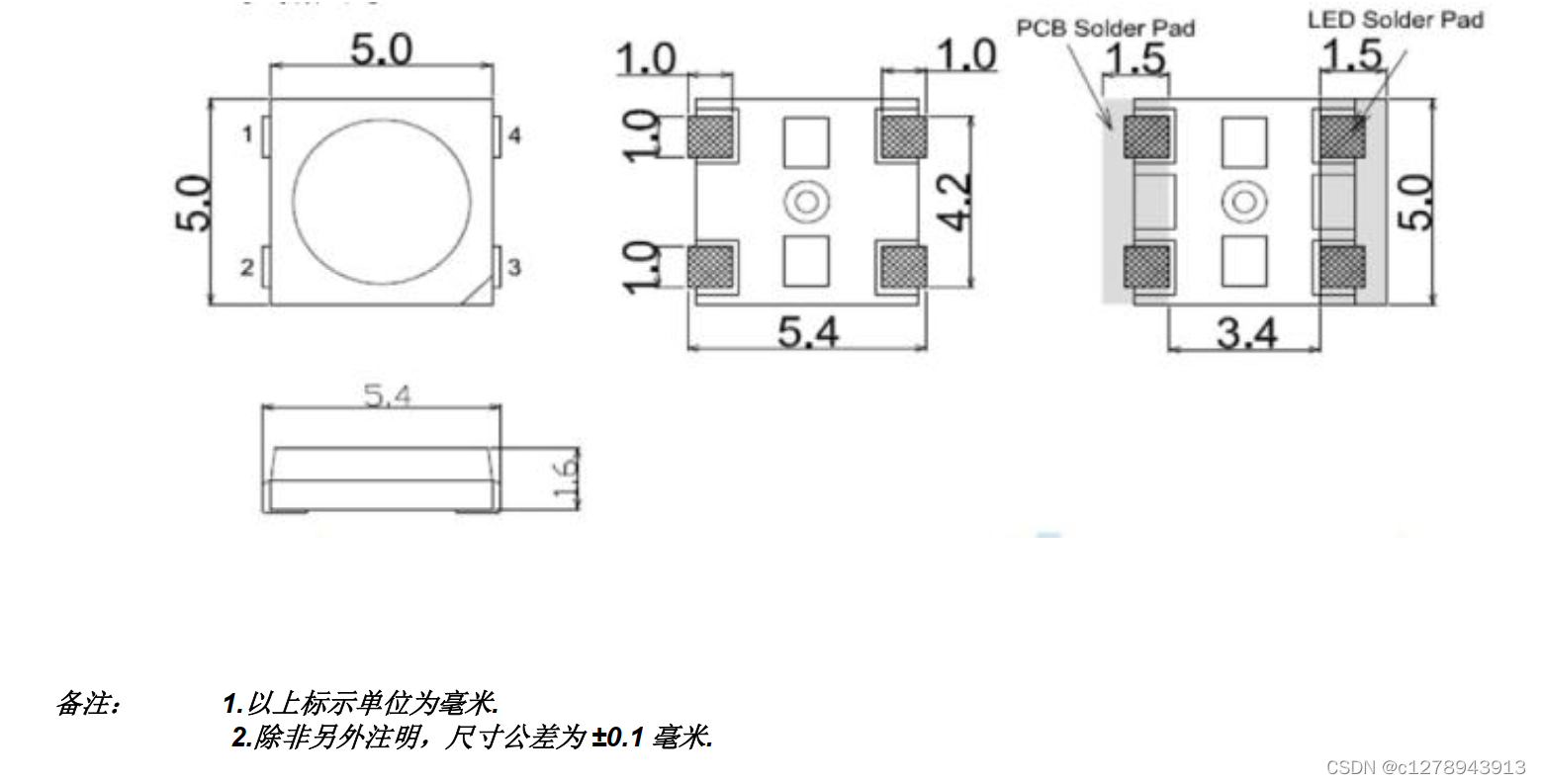

2.机械尺寸与引脚图

3.显示效果控制原理

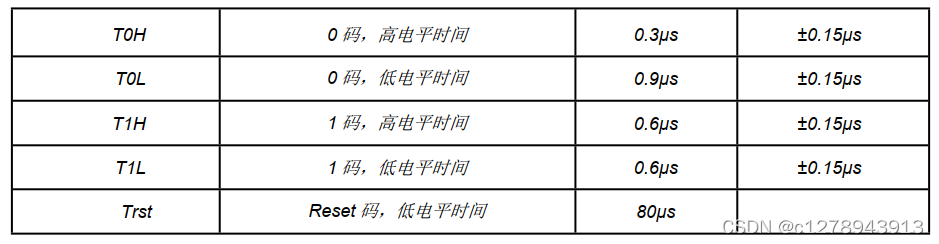

数据传输时间(TH+TL=1.25µs±600ns):

        数据协议采用单极性归 码的通讯方式，像素点在上电复位以后， DIN 端接受从控制器传
输过来的数据，首先送过来的 24bit 数据被第一个像素点提取后，送到像素点内部的数据
锁存器，剩余的数据经过内部整形处 电 整形放大后通过 DO 端口开始转发输出给下一个
级联的像素点，每经过一个像素点的传输，
