STM32 HAL SPI DMA驱动RGB灯（XL-5050RGBC-WS2812B）学习笔记

桂北研猛男

已于 2024-04-28 23:35:04 修改

阅读量1.1k

点赞数 9

分类专栏： STM32笔记文章标签： stm32 嵌入式硬件单片机

于 2024-04-28 22:33:59 首次发布

本文链接：https://blog.youkuaiyun.com/m0_62240287/article/details/138293489

版权

本文详细介绍了如何在STM32平台上通过硬件SPI和DMA接口，配合HAL库实现WS2812B灯珠的控制，包括配置、驱动代码以及色彩显示功能的实现。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

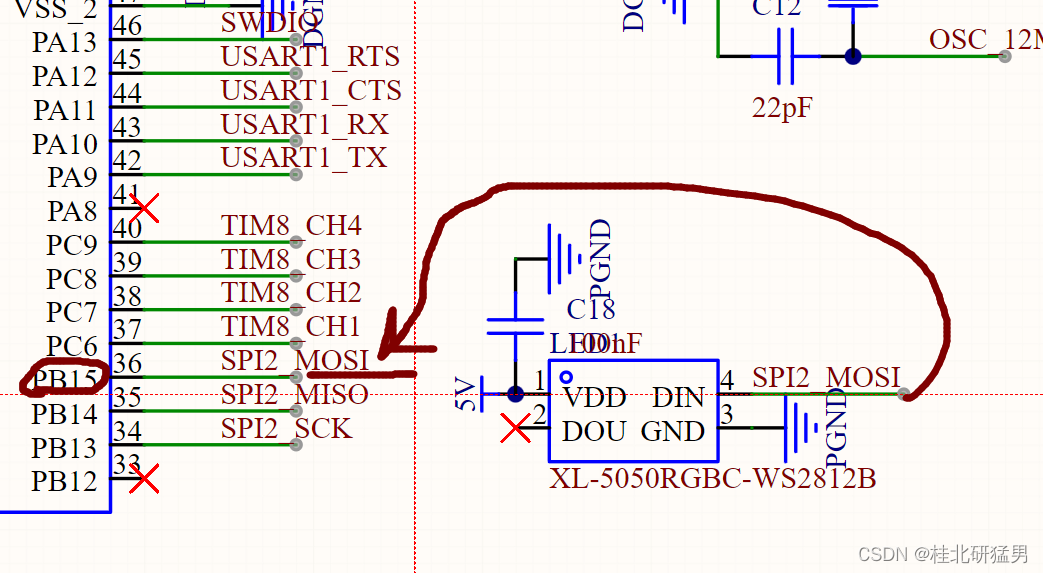

0、连接引脚

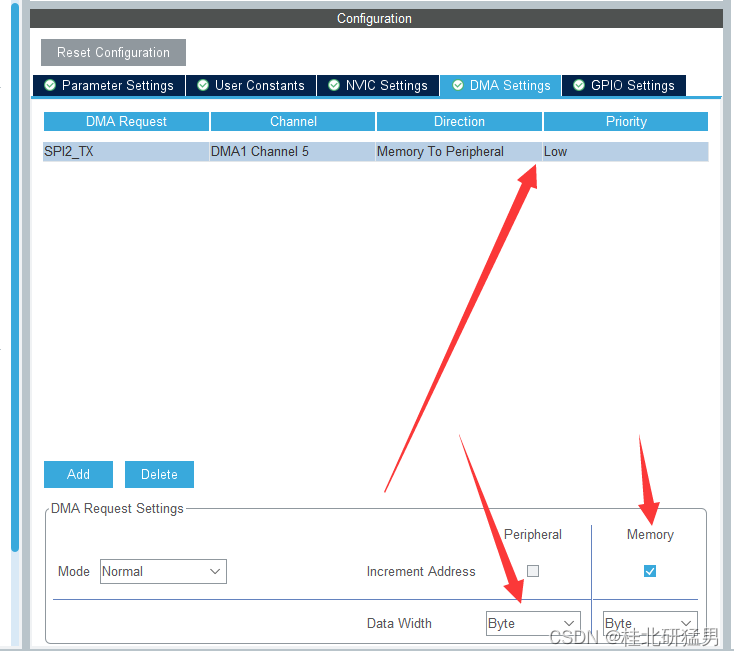

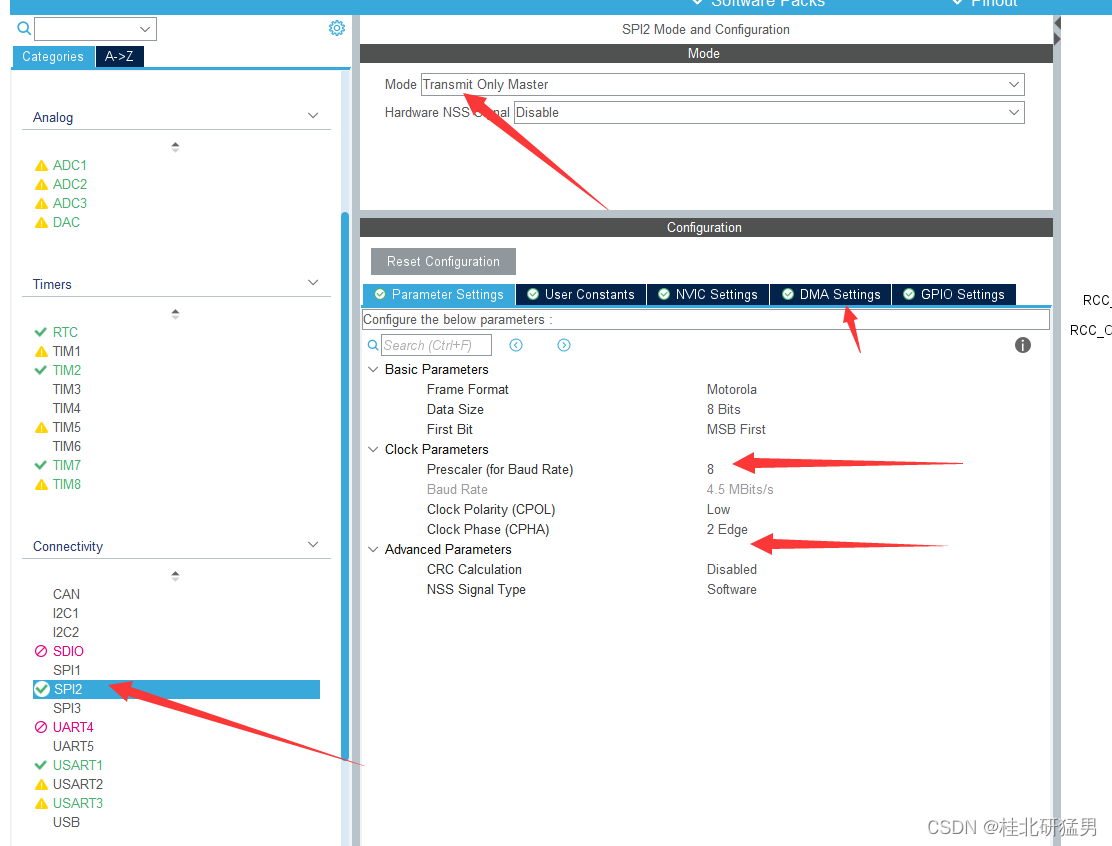

1、CubeMX配置

2、驱动代码

WS2812B.C


#include "RGB.h"

volatile uint8_t RGB_BIT_Buffer[RGB_BIT];
volatile uint8_t buffer[RGB_BIT * LED_NUMS];
volatile LEDType LED[LED_NUMS];


//搞一个数组轮流播放吧
uint32_t RGB_ST[14]=
{
    0xFF0000,
    0xFF7F00,
    0xFFFF00,
    0x7FFF00,
    0x00FF00,
    0x00FF7F,
    0x00FFFF,
    0x007FFF,
    0x0000FF,
    0x7F00FF,
    0xFF00FF,
    0xFF007F,
    0xFFFFFF,
    0x000000
};


/**
cook the whole buffer made by many(16 pieces) RGB_BIT_Buffers.
*/
//static void WS2812_MakeBuffer(void)
//
