AD_PCB设计基础

前言

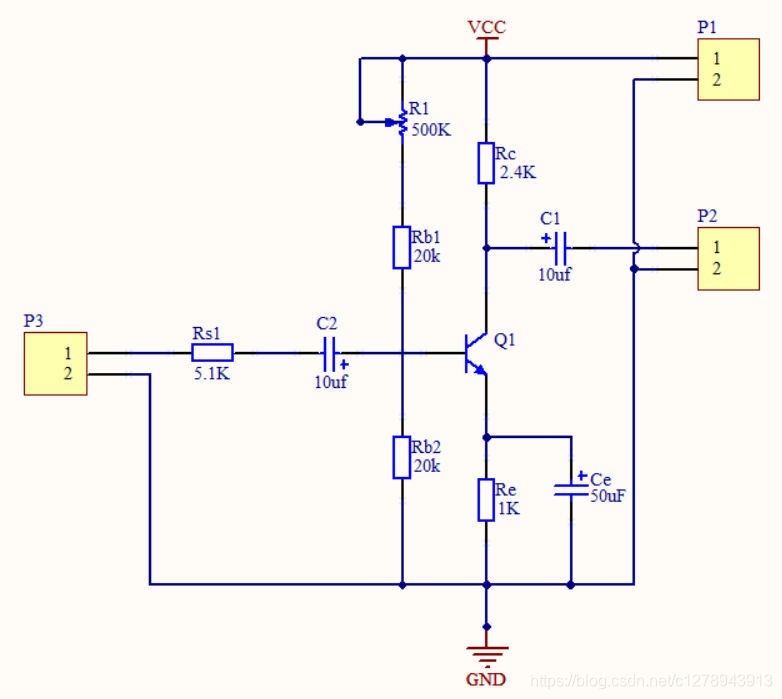

以三极管放大电路为例，绘制PCB。

元件名	元件库中名称	所在元件库
电阻	Res2	Miscellaneous Devices(通用元器件库)
电容	Cap	Miscellaneous Devices(通用元器件库)
三极管	NPN	Miscellaneous Devices(通用元器件库)
可调电阻	Rpot	Miscellaneous Devices(通用元器件库)
二芯插座	Header2	Miscellaneous Connectors(通用插接件库)

 修改电容封装

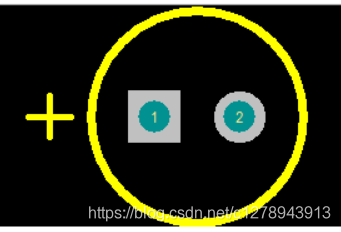

由于通常使用的电解电容是圆柱形的，所以将电解电容的默认封装改为常用的圆柱形电解电容的形状，CAPPR2-5X6.8表示焊盘间距为2mm，外壳直径为5mm的圆柱形电解电容，如下图所示。其他元件默认封装是适合的，不需要改变。

 更改封装

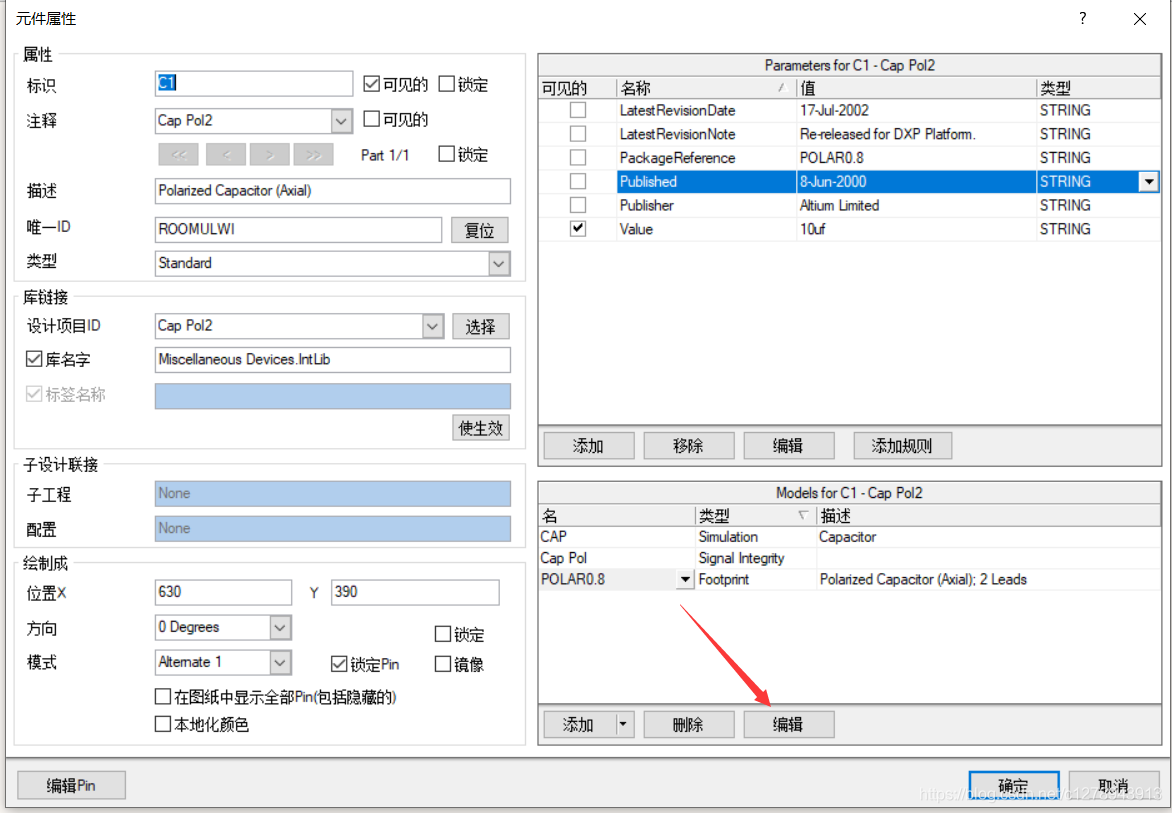

1.双击某一元件，如电解电容C1，弹出属性对话框。点击Edit(编辑)

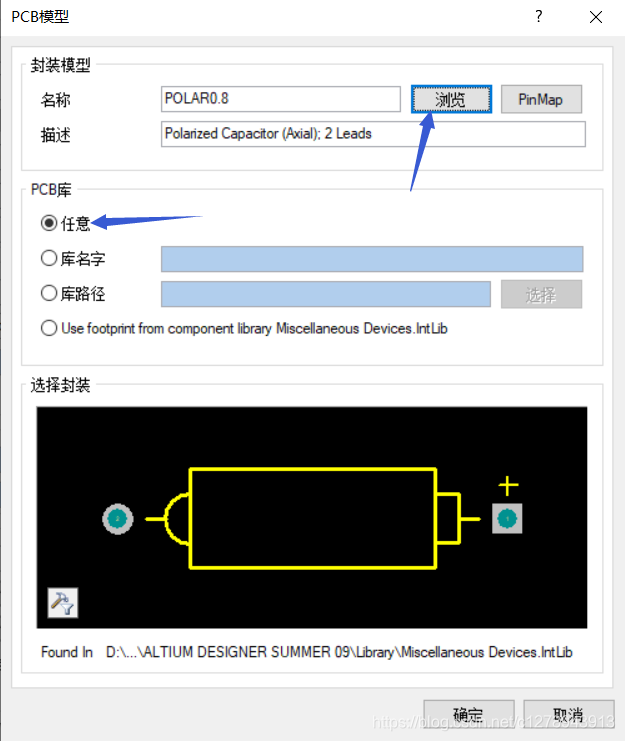

 2.在PCB Model(PCB模型)对话框，选中"PCB Library(PCB库)"中的“Any(任意)”选项，单击“Browse(浏览)”

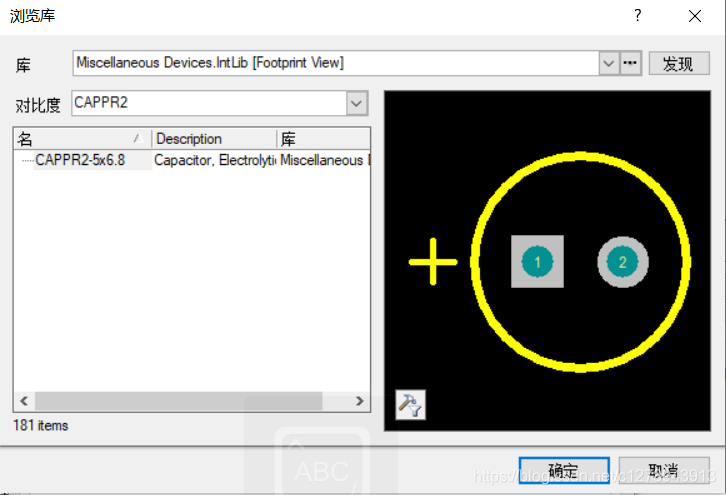

 3.在弹出的对话框中搜索CAPPR2-5X6.8。并确定

 创建PCB文件

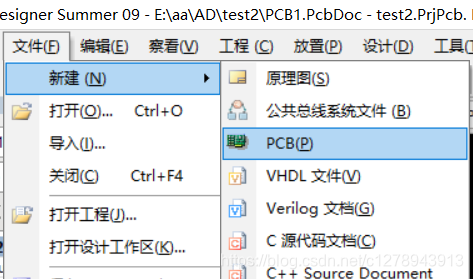

 执行菜单命令，“File(文件)”》》"New(新建)"》》"PCB"。保存到工程和原理图文件相同的文件夹内。



 原理图内容更新到PCB

Altium Designer 提供了将原理图中的内容更新到PCB图的设计功能，有两种更新方法。

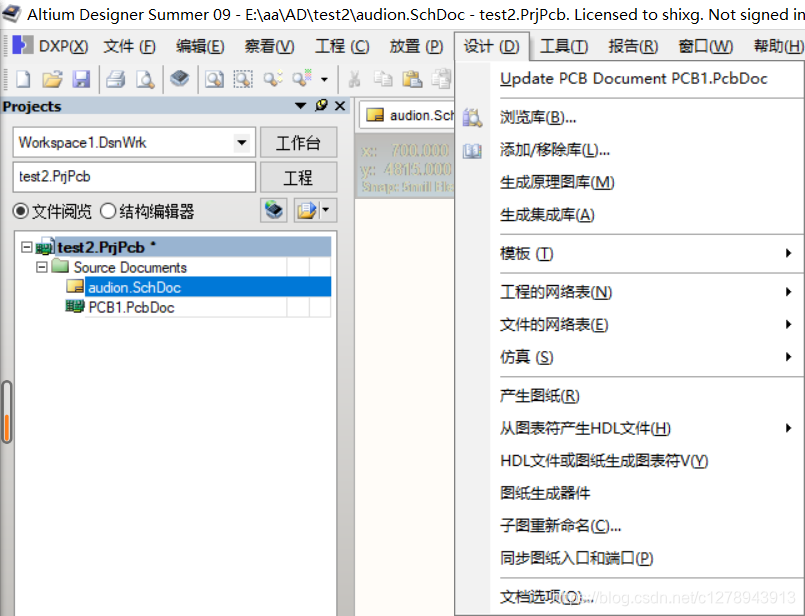

1）在原理图编辑环境下更新PCB：切换到原理图编辑界面，执行菜单命令“Design(设计)》》Update PCB Document(更新PCB文档)”

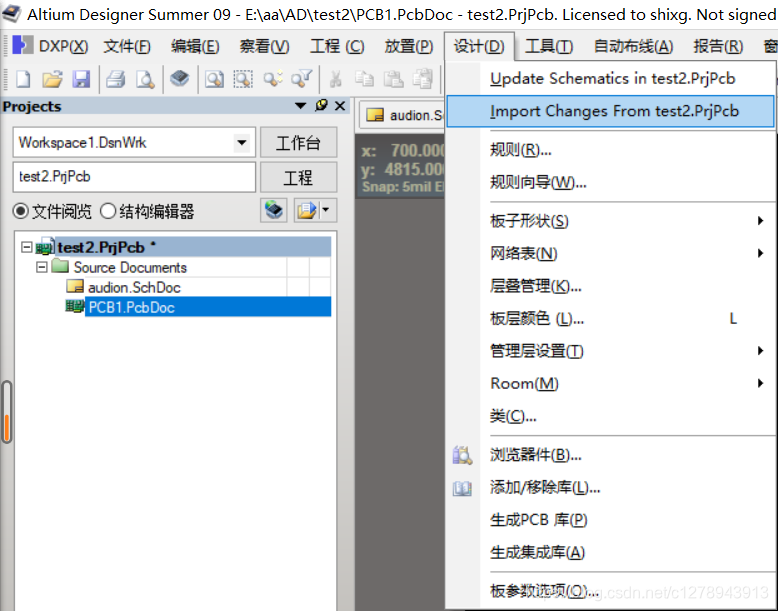

2）在PCB编辑环境下更新PCB：切换到PCB编辑界面，执行菜单命令“Design(设计)》》Import Changes From(引入原理图中的更改)”

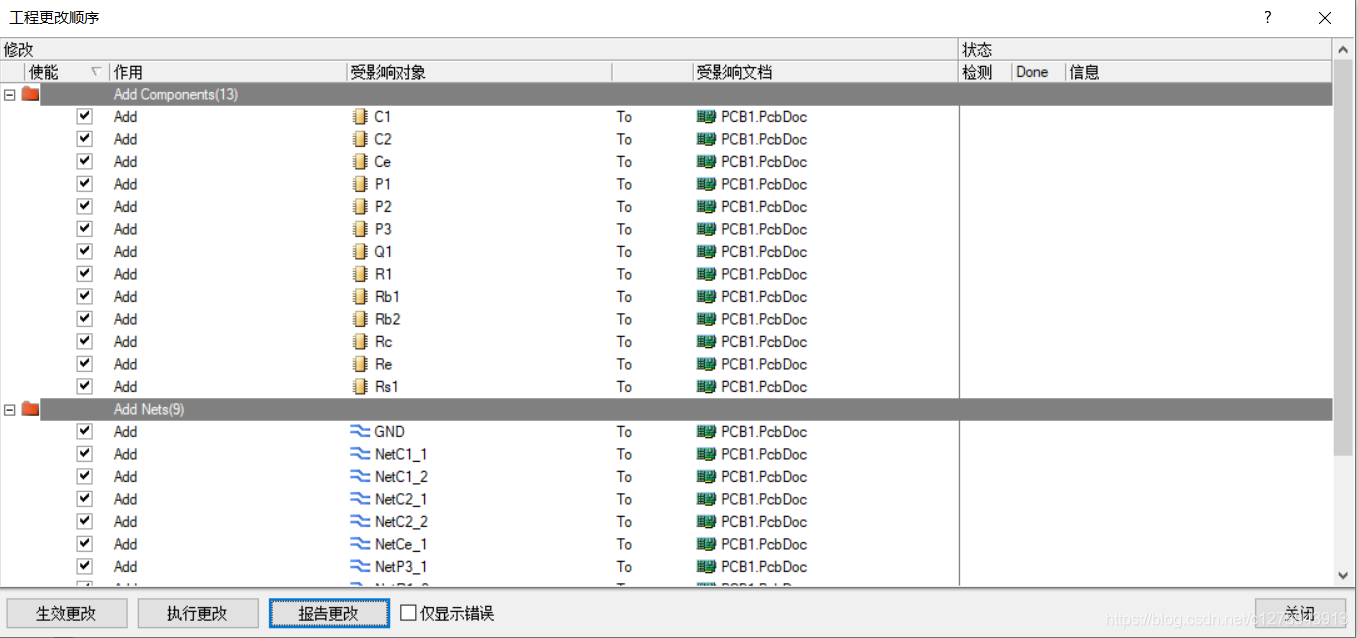

 执行以上二者之一的命令后，将弹出“Engineering Change Order(工程更改订单)”对话框

 工程更改命令对话框中显示出当前对PCB图进行的修改内容，左边为 Modifications(修改)列表，右边是对应修改的Status(状态)。主要修改的内容有Add Component(添加元件)，Add Nets(添加网络)，Add Rooms(添加元件框)等

单击“Validate Changes (生效更改)”按钮：系统将检查所以的更改是否正确有效，如果正确有效，则将在右边“Check(检查)”栏对应位置打勾，如果有错误，“Check(检查)”栏中将显示红色错误标识。

单击“Execute Changes(执行更改)”按钮：系统将执行所以的更改操作，如果执行成功，则将在右边“Done(完成)”栏对应位置打勾

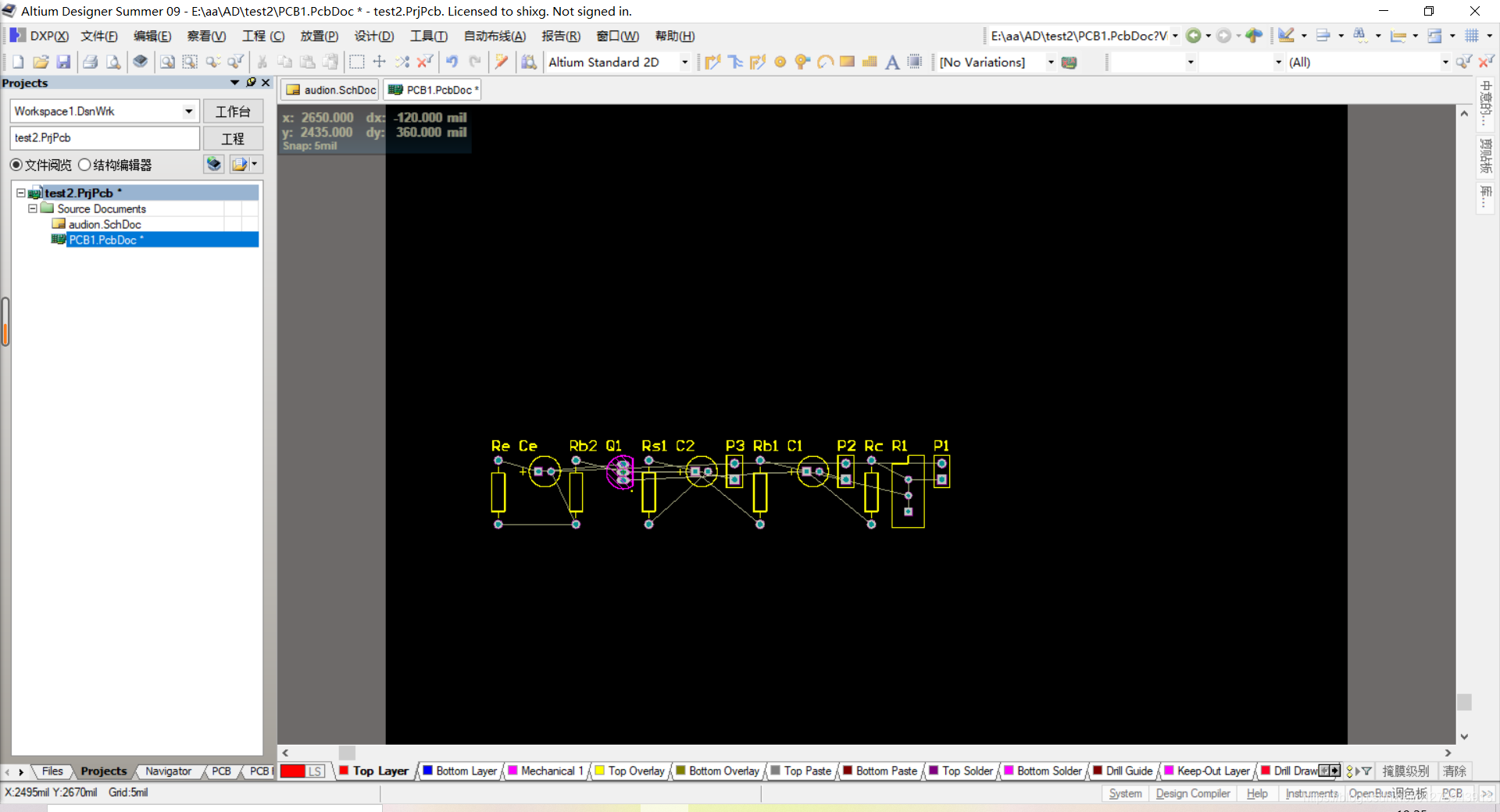

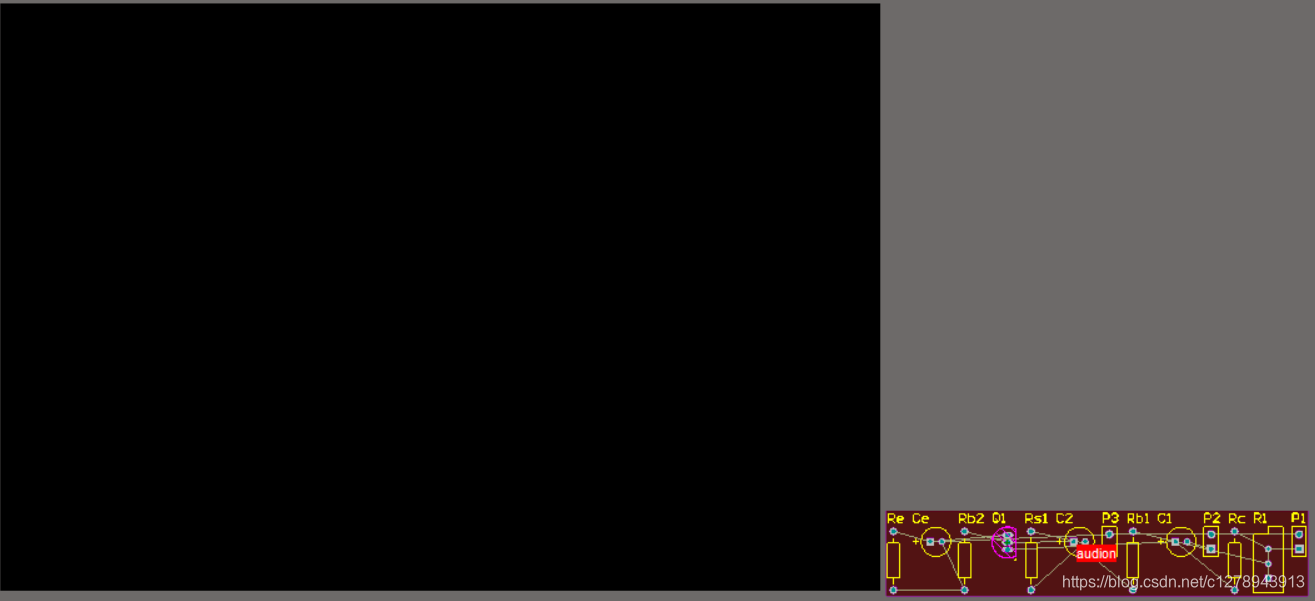

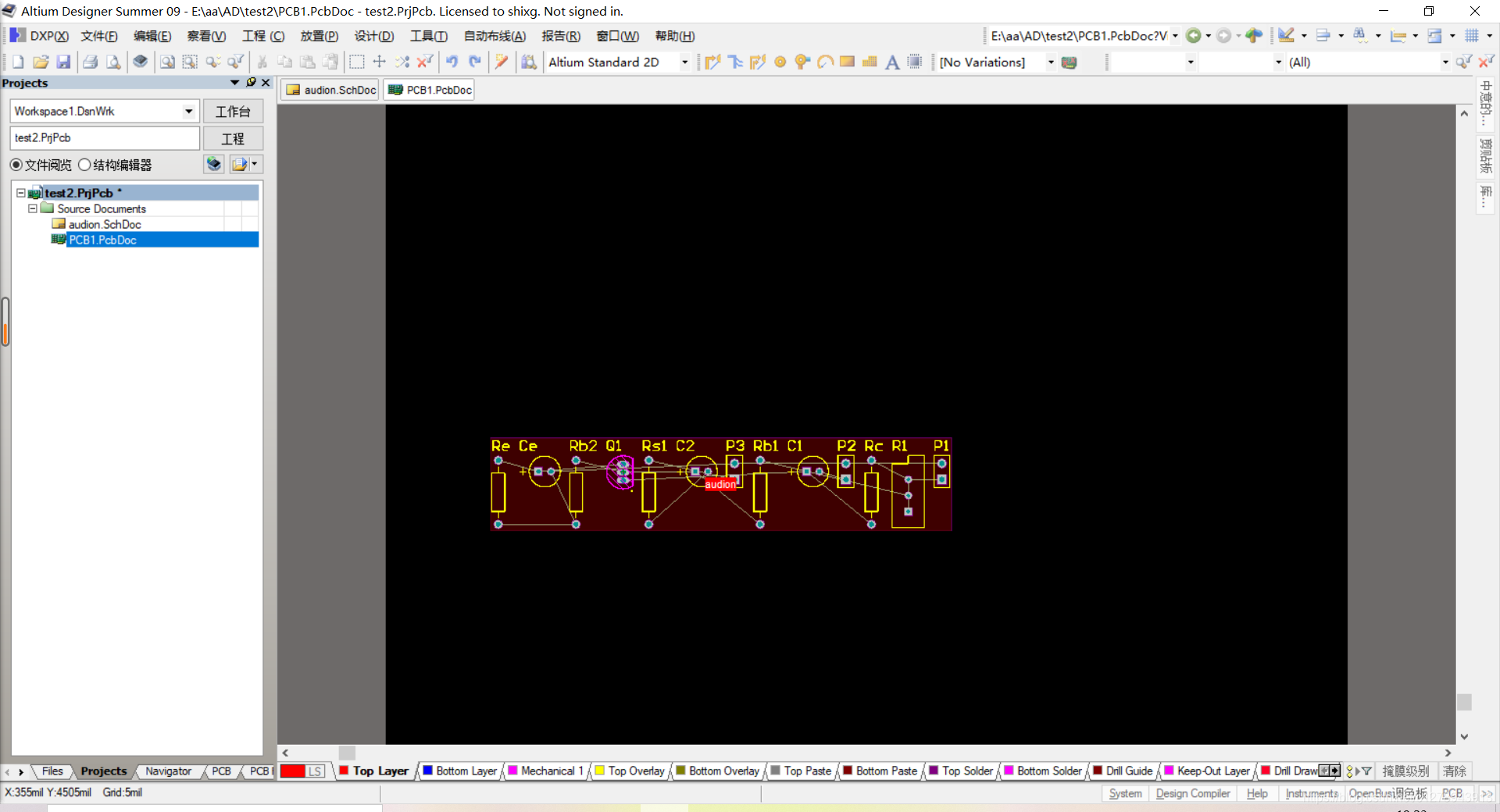

 单击红色框的空白处，将红色框及其在的内容拖入PCB中。执行菜单命令"View(察看)"》》“Fit Board(合适板子)”，显示整个PCB



 执行菜单命令“Edit(编辑)”》》“Delete(删除)”，删除红色元件空间框

 PCB元件手动布局

 在设计PCB中，手动调整元件位置的方法与原理图中使用的方法类似，即使用鼠标选中元件后拖动，拖动工程中元件之间的连接飞线不会断开。

在三极管放大电路中，核心元件是三极管。用鼠标左键按住三极管，拖动到PCB中心合适的位置，可以看到在拖动三极管的过程中，三个引脚的网络飞线是随着移动的。

参照原理图的元件位置，布局PCB上的元件。将五个电阻Rs，Re，Rb1，Rb2，Rc，三个电容Ce，C1，C2，一个电位器Rw，三个插座P1，P2，P3放在合适的位置。

在布局过程中，为了减少飞线的交叉，可以旋转元件。

旋转元件的方法是，单击并按住鼠标，同时按空格键，元件将旋转90°。

注意：在PCB上要慎用X键左右旋转和Y键上下翻转，因为这样会使元器件在PCB上管脚朝上或将元器件放在PCB低层。

元器件可以布局尽量紧凑些，但是不能出现绿色高亮。高亮是因为元器件距离太近，违反了元器件之间的最小距离规则，Alyium Designer软件会用高亮来提示错误。

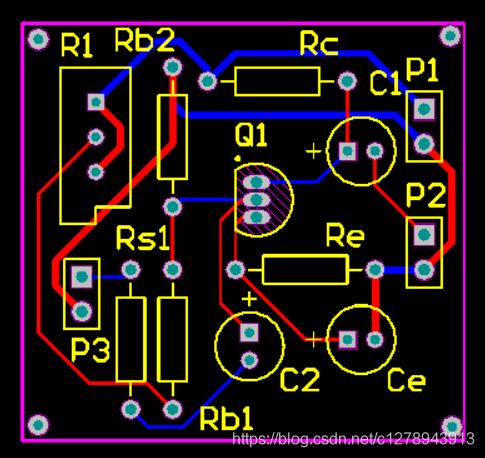

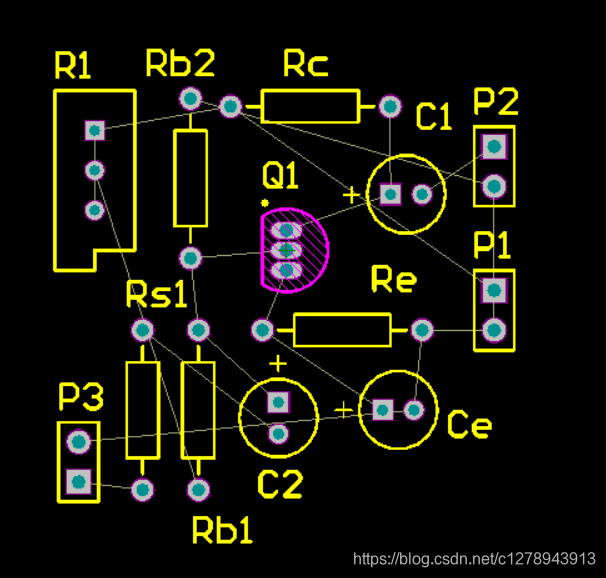

三极管放大电路PCB布局结果如下：

 设置禁止布线层

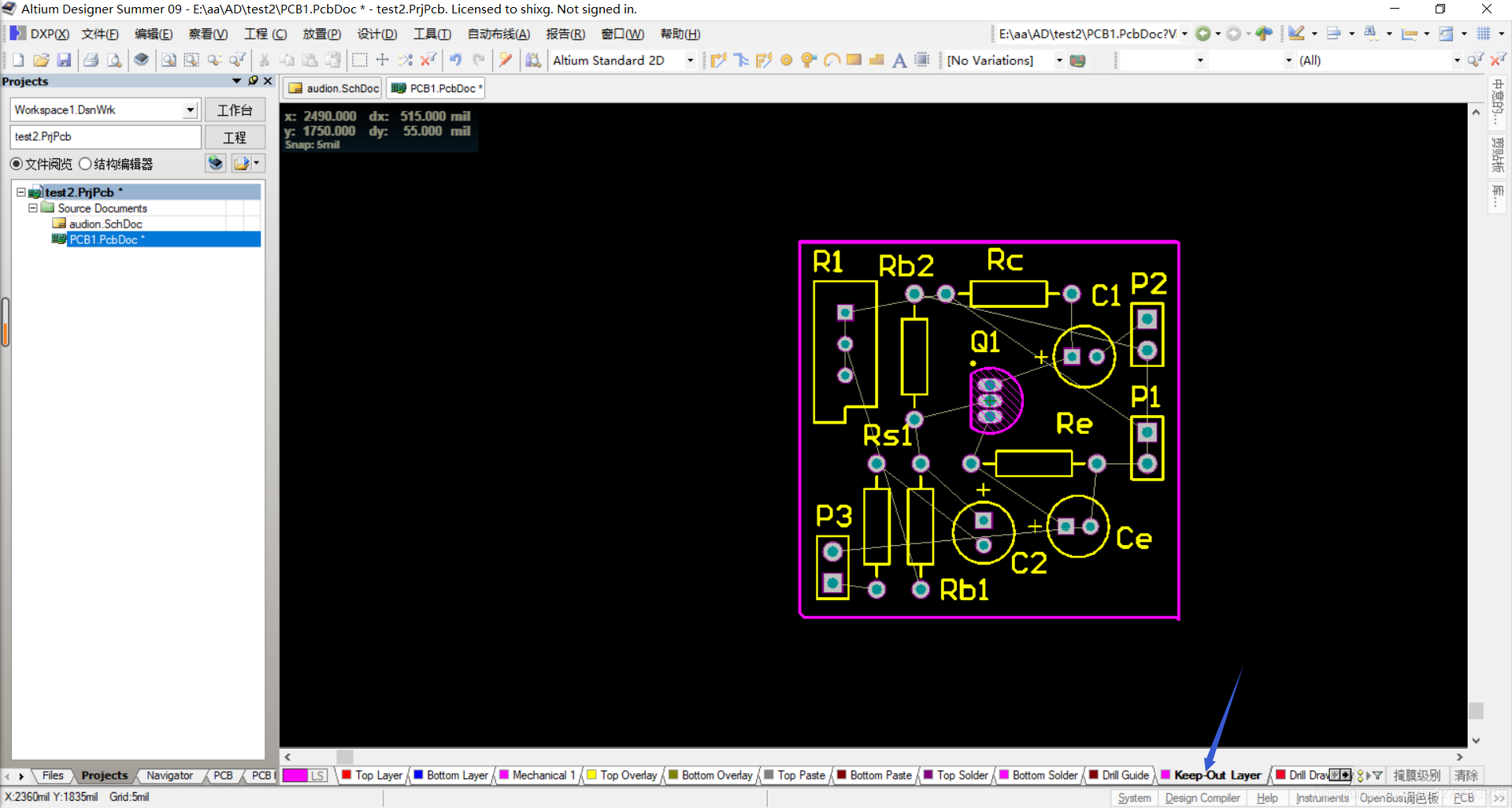

 将工作层切换到Keep Out Layer(禁止布线层)，执行菜单命令“Place(放置)”》》"Line(直线)"，在禁止布线层画出一个闭合的元件布局布线区，这是电路板的电气边际。

PCB布线

导线的布设应尽可能短；

同一元器件的各条地址线或数据线应尽可能保持一样长；
