1.新建工程

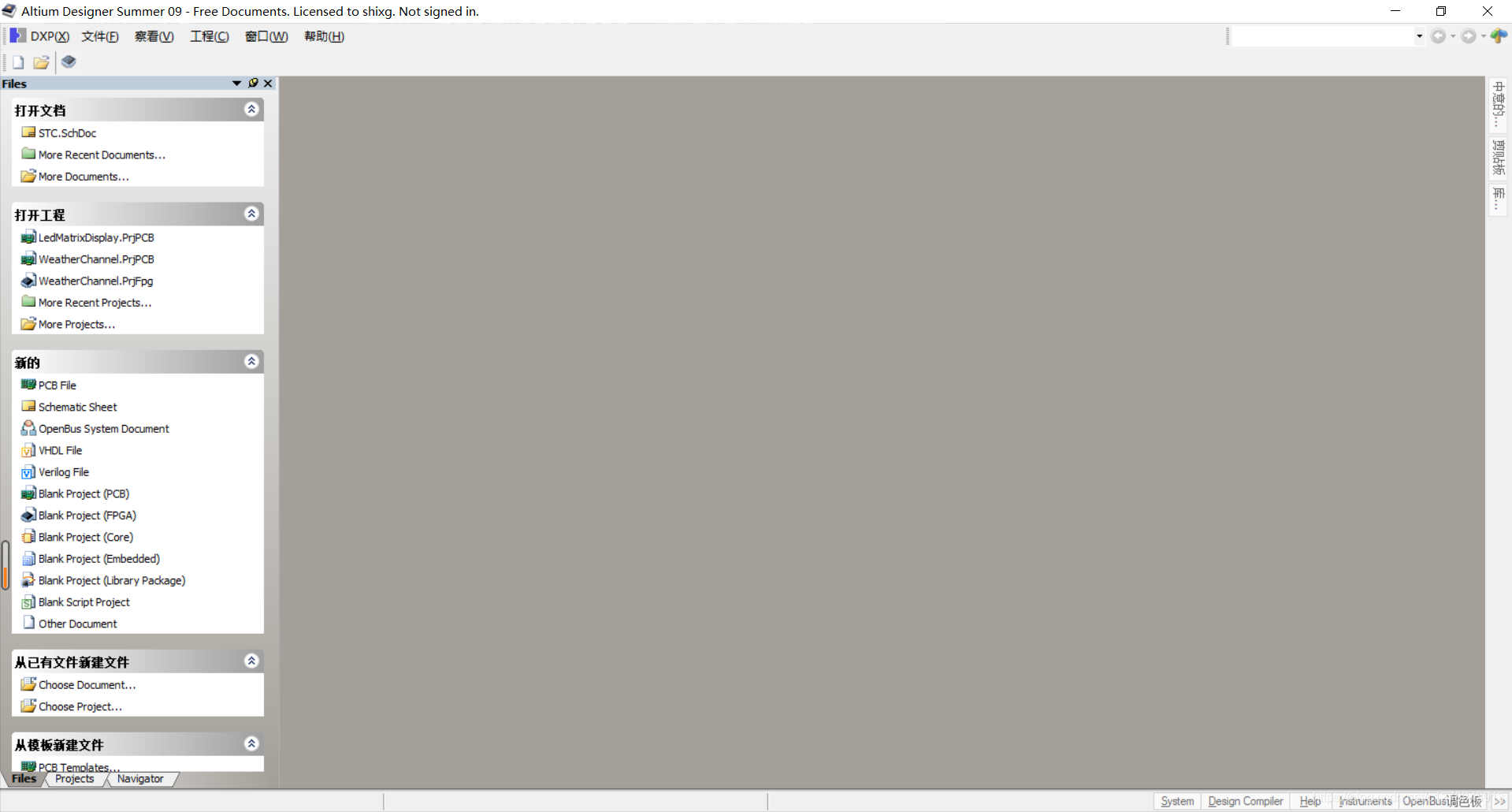

双击图标启动软件。Altium Designer工作界面主窗口如下图所示。

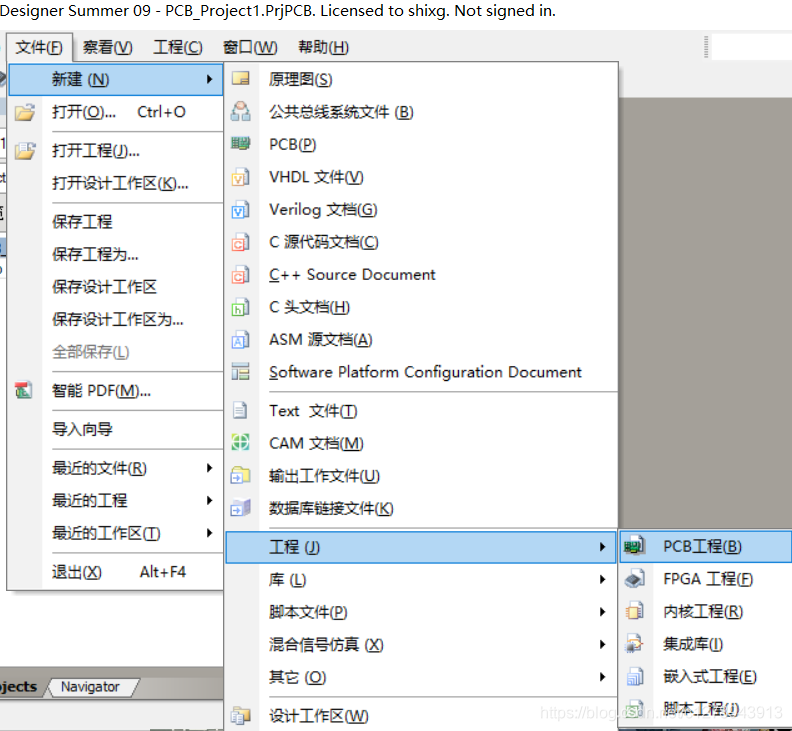

选择“File(文件)”》》"New(新建)"》》"Project(工程)"》》"PCB Project(PCB工程)"

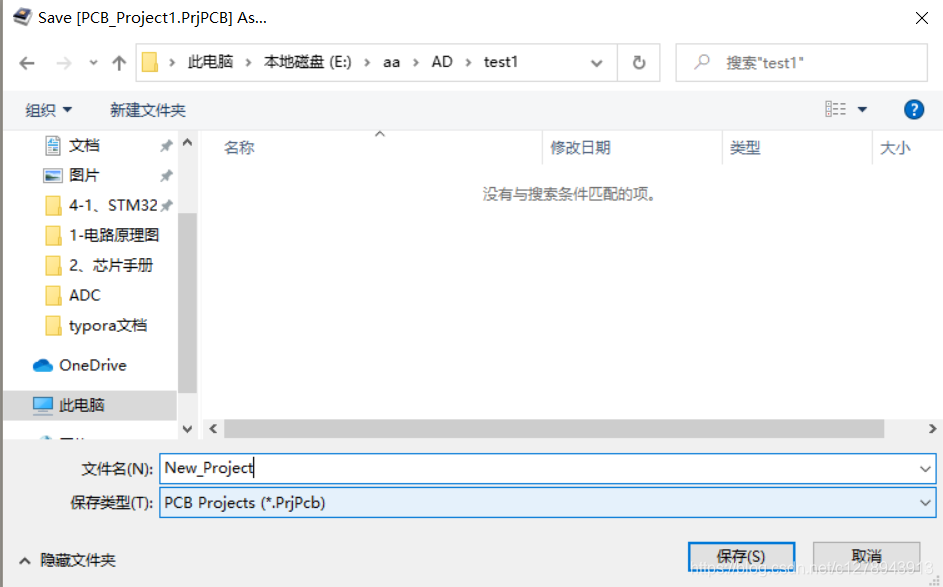

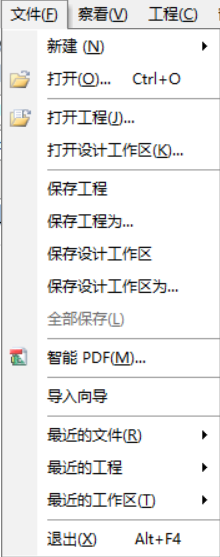

选择"File(文件)"》》"save Project(保存工程)"》》选择保存位置并命名

2.新建原理图文件

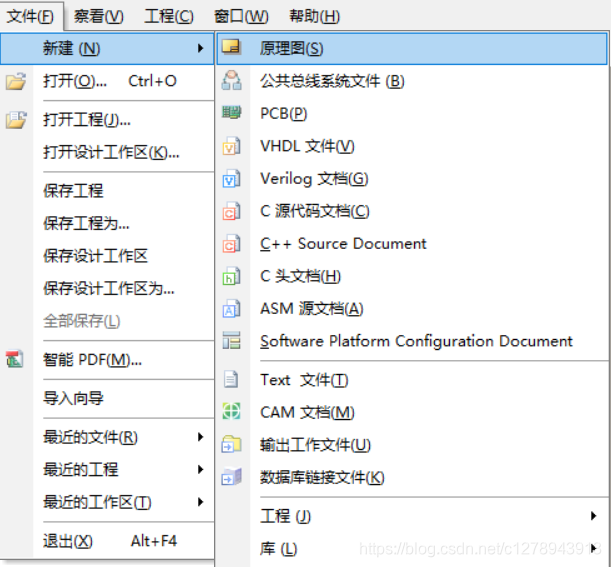

执行菜单命令“Fiel(文件)”》》“New(新建)”》》“Schematic(原理图)”

点击保存
