【Grasshopper基础1】怎样制作一个Grasshopper电池 / 二次开发基础

原创 已于 2023-07-13 10:44:13 修改 · 2.3w 阅读 · 176 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-NC-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#c# #rhino #Grasshopper

于 2020-12-15 17:42:05 首次发布

2022.10.15 更新注
2年时间不知不觉过去了，在此期间，Rhino也发布了第7个大版本（Rhino7），虽然Grasshopper2和Rhino8也传出了许多消息，但最终它将会成为什么样，目前作者也不清楚哈。

Rhino7的发布并未给Grasshopper带来大的变革，总体开发思路仍然与之前保持了一致。所以【Grasshopper基础】系列文章所有的概念仍然可以继续沿用（据说GH2会从底层有一些变革，那就到时候再肝啦）。不过有几处小的改动，比如.NET Framework版本从v4.7.2升到了v4.8，Visual Studio的插件版本略有变化等等。详细的就不罗列了，文章细节里会有标明
：）

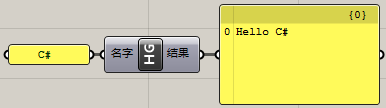

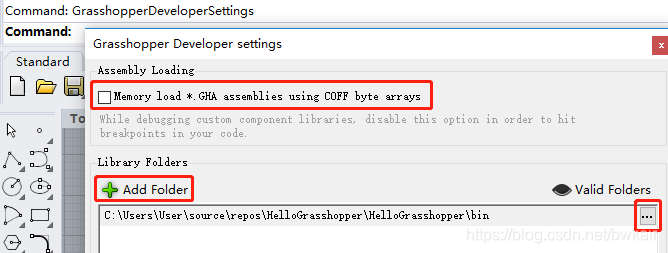

本文旨在介绍如何使用C#编写一个Grasshopper内的Hello World电池，包括如何使用和安装Grasshopper电池模板，如何配置Visual Studio来生成.gha电池，如何配置Grasshopper以识别编译的电池，如何Debug等。

后续章节会讲到如何配合多个电池、多个项目、多个Rhino/Grasshopper SDK。

以下Grasshopper简称GH。

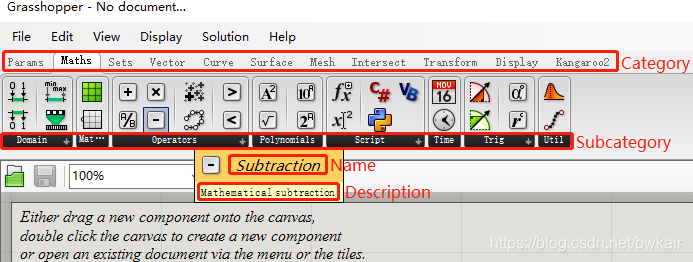

制作Grasshopper电池的主要步骤及准备工作

由于GH整个是以.NET为架构编写的，因此其原生支持的电池也是基于.NET架构。网络上许多流行的Python电池其实大部分是使用GH包含的IronPython电池再次包装而成的，可以通过右键解包看到源代码，其很多关于UI方面的拓展性并不强。

在Rhino 6版本之后，由于官方在Visual Studio的拓展商店中上架了GH电池的项目模板，很多配置文件均包含在了模板中，所以用C#或者VB来创建一个自定义的GH电池就变得简单了许多。我们在这里就选用Visual Studio来作为IDE。

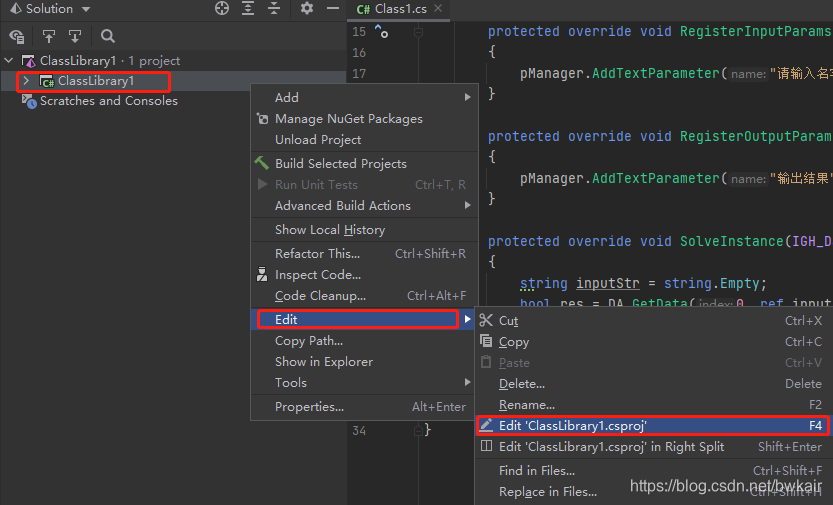

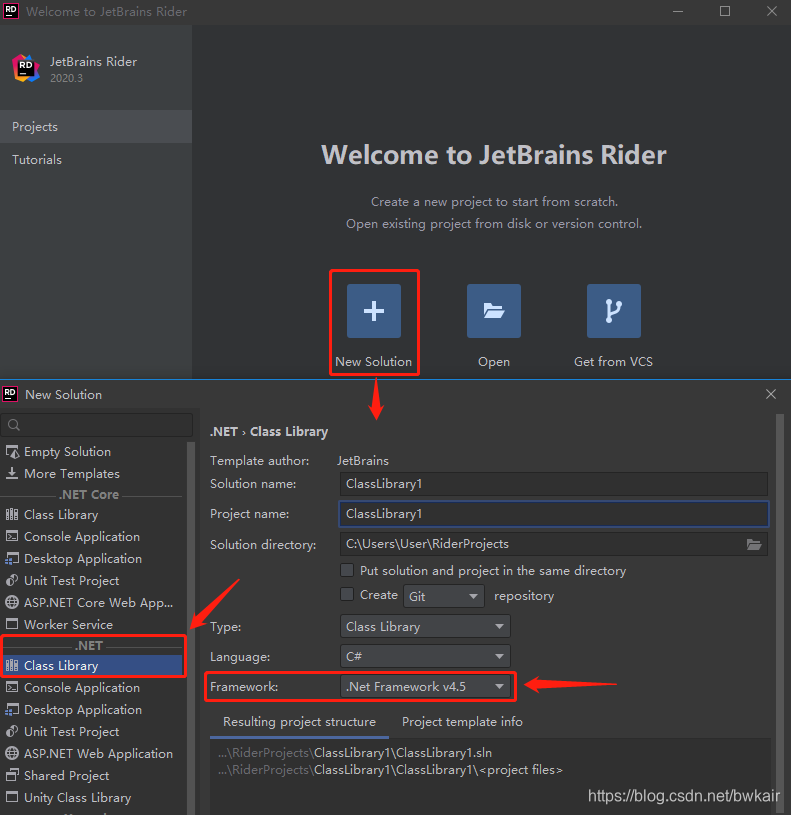

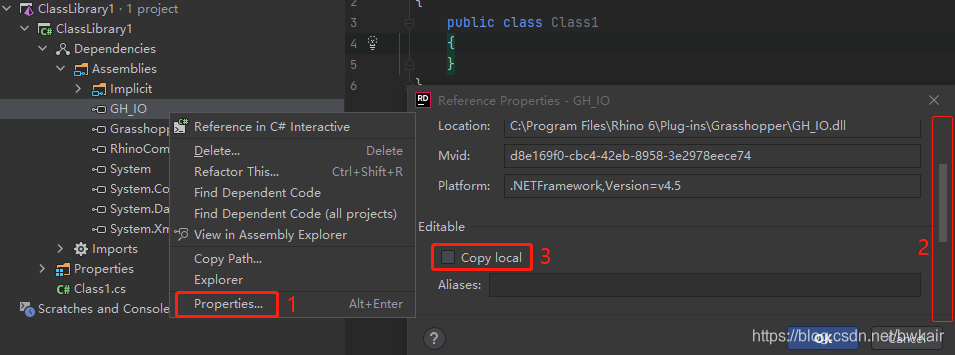

但是这并不是说不用模板就没法制作GH电池了，本文最后会提到如果是用非VS的IDE（比如VS Code等）如何构建一个GH电池。

需要用到的软件有：

  • Visual Studio 2017 、2019、2022, Community/Professional/Enterprise 均可
    • 如果是第一次使用Visual Studio那选用Community版本（社区版本）就可以，这三个版本中只有Community版本是可以免费使用的；
    • 确保在Visual Studio安装时，在“工作负载”选项卡下选择了“桌面应用和移动应用”下的“.NET桌面开发”组件包，其组件包描述中有.NET Framework这个词的出现，因为这个是GH电池的依赖框架；
    • 如果在之前安装Visual Studio时未选择安装上述组件包，随时可以使用Visual Studio Installer额外加装上述组件包。
  • Rhino 6/7

安装GH电池项目模板并创建一个GH项目

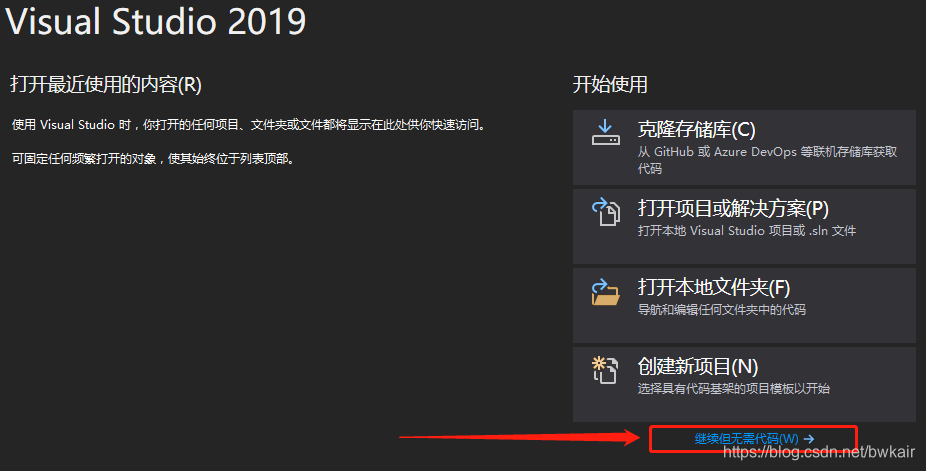

启动Visual Studio（本文中使用的是Visual Studio 2019 Community版），由于我们仅仅是需要安装一个电池模板，此时不需要创建任何项目，所以我们这里需要选择那个最不起眼的选项“继续但无需代码”。

在这里插入图片描述

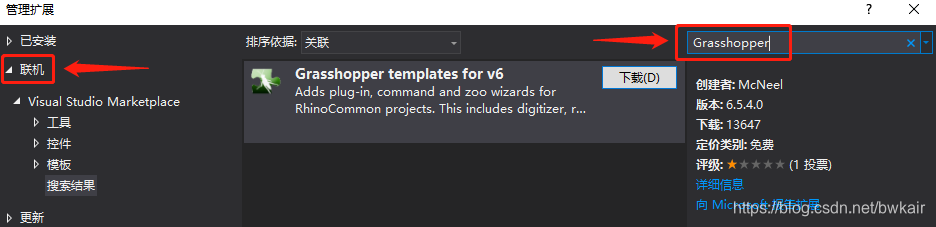

然后在窗口的最顶端的菜单栏中找到“扩展(X)”-“管理扩展(M)”，在选中左侧“联机”选项卡的前提下，找到右上角的搜索框，搜索Grasshopper。
在这里插入图片描述

现在，如果是使用 Visual Studio 2022 版本，对应 Rhino7 版本的二次开发，则可以直接点击下面的链接来下载最新版的插件：
RhinoCommon and Grasshopper templates for Rhino 7
同时，也考虑到下载速度的原因，可以在优快云的文件共享中下载：
https://download.youkuaiyun.com/download/bwkair/86763074

如果网络不是太差的话，应该就可以出现如上图所示的搜索结果，直接点击下载。

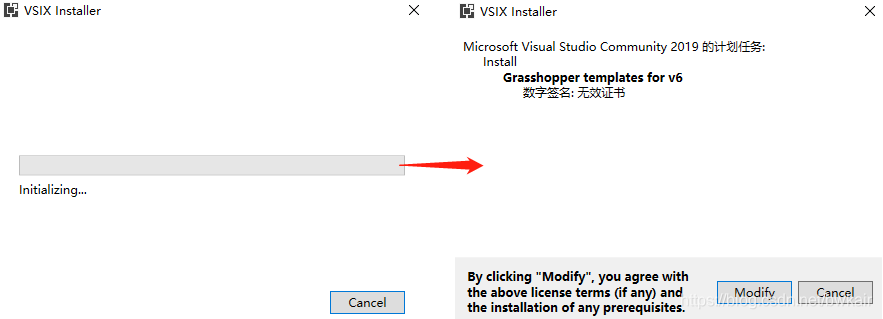

下载完成之后，Visual Studio会提示这个插件的安装已经被安排在了这次Visual Studio关闭之后，所以此时我们需要关闭Visual Studio。在关闭之后等待一小段时间，应该就会弹出插件的安装界面了，如下图所示。我们直接选择接受更改（Modify），并等待安装完成即可。

在这里插入图片描述

发现有的读者反映在Visual Studio中下载插件似乎一直提示失败，这可能是Visual Studio默认连接到的是国外服务器，下载速度十分慢。所以这里提供几个直接下载插件文件的地址，读者可以手动下载并安装插件。

  1. 下载连接 https://marketplace.visualstudio.com/items?itemName=McNeel.GrasshopperAssemblyforv6

  2. 笔者在youkuaiyun.com上的文件共享 点我下载

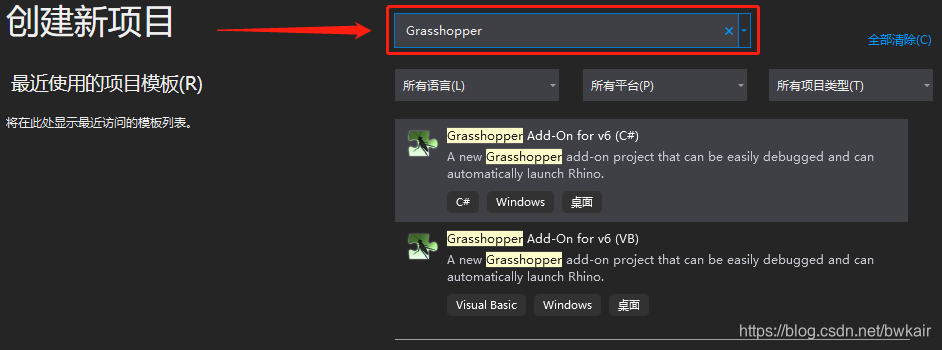

安装完成之后我们再次打开Visual Studio，此时我们选择创建新项目之后，在上方搜索模板处输入Grasshopper就可以看到刚刚安装好的GH电池模板扩展，这里我们就可以选择 Grasshopper Add-On for v6 (C#) 开始创建我们的新电池了！如下图所示。

在这里插入图片描述

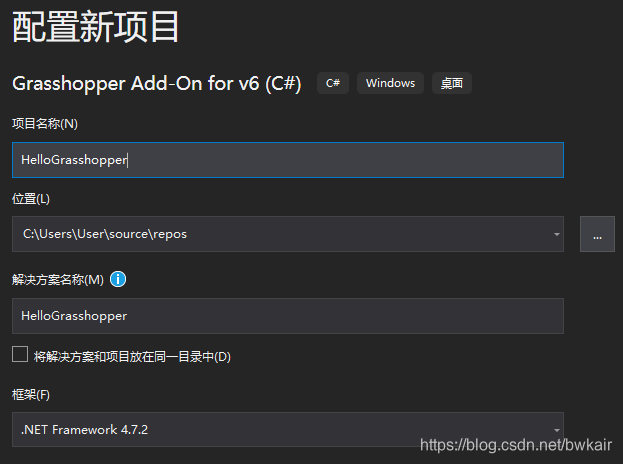

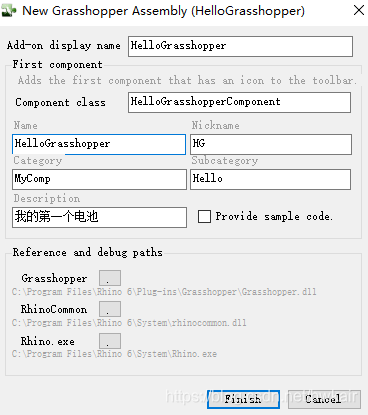

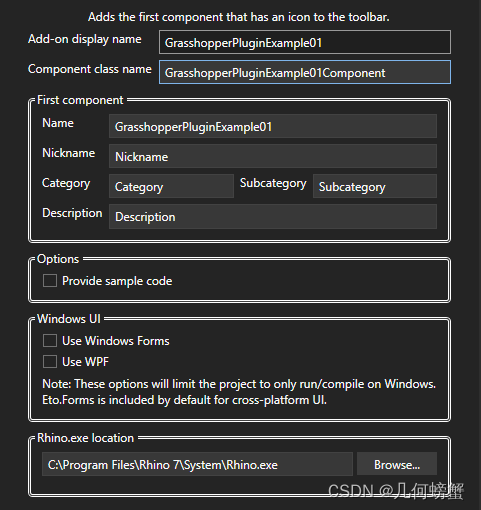

在接下来的配置新项目界面中：

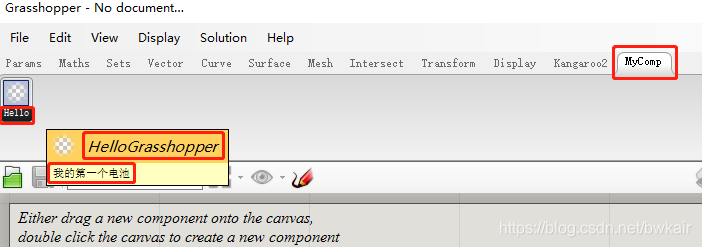

  • 项目名称可以取一个自己喜欢的，也可以参考笔者的HelloGrasshopper。
  • 在填入项目名称之后，解决方案名称也会同步地改变，此时我们可以不管它。“将解决方案和项目放在同一目录中”这个选项会决定各个文件的存放的相对路径，虽然不会影响程序的运行，但这里不推荐勾选，不勾选这个选
