PW8600A33 A50 HV SOT23-3封装 80V输入 0.2A LDO线性稳压器芯片

原创 已于 2023-12-08 10:39:37 修改 · 596 阅读 · 10 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#PW8600

于 2023-12-04 10:57:25 首次发布
这篇文章介绍了平芯微的PW8600系列高输入电压LDO线性稳压器，特别适合功率敏感应用，具有高压输入、低差压、低静态电流和多种保护功能，如短路保护和热关断，适用于电池供电设备、烟雾探测器和智能电表等。

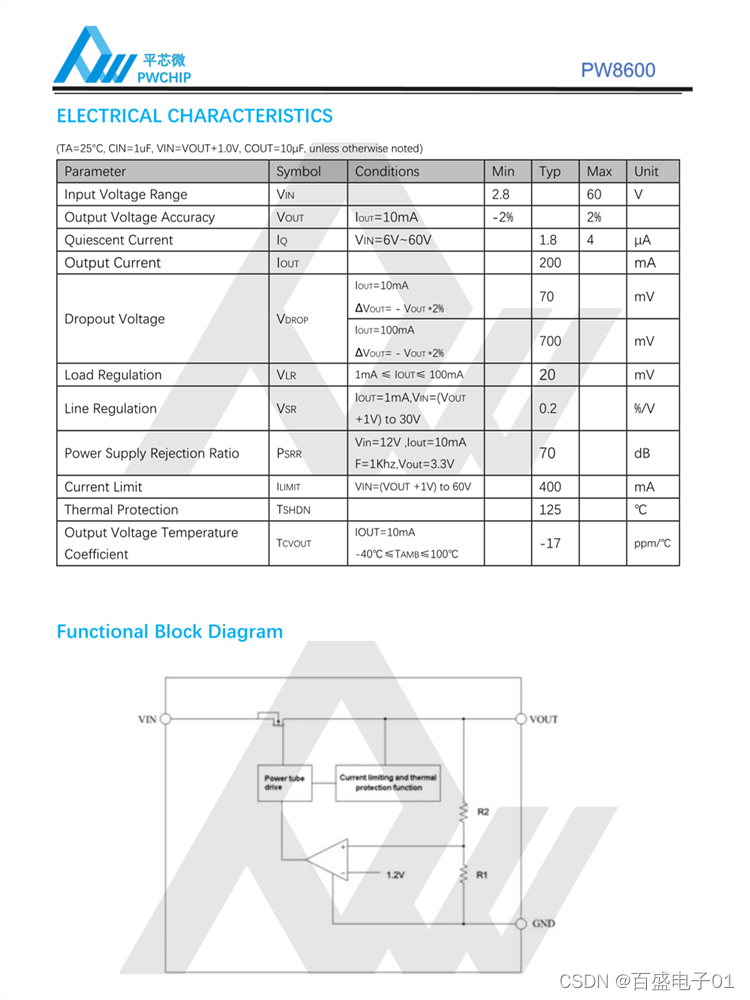

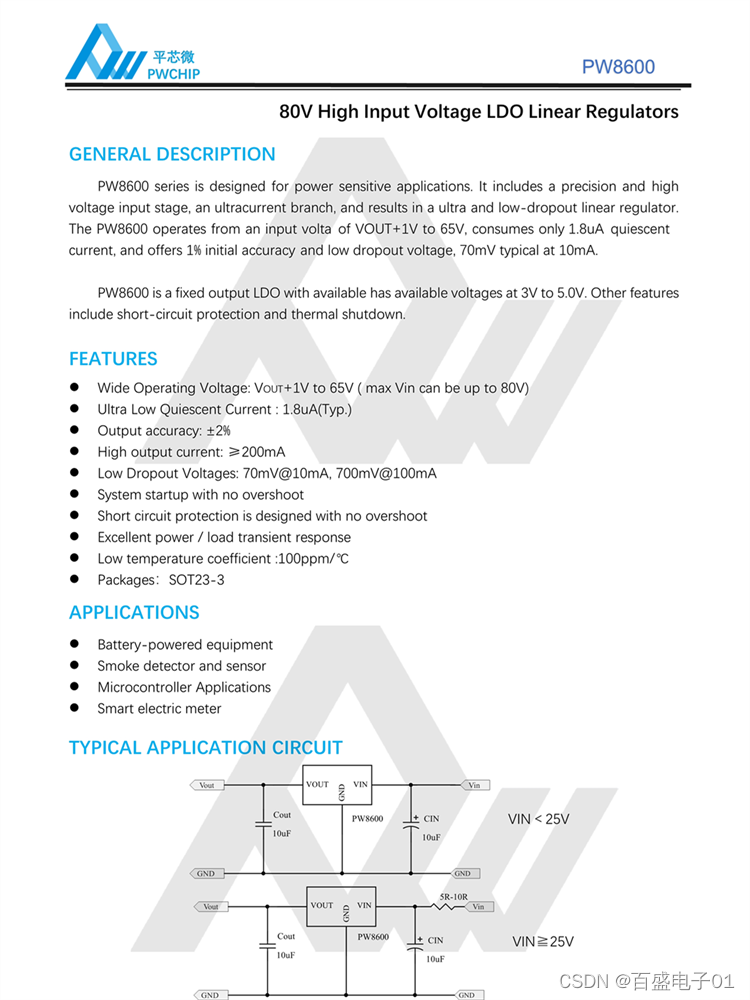

平芯微PWCHIPPW860080V高输入电压LDO线性稳压器概述PW8600系列专为功率敏感应用而设计。它包括一个精密高压输入级、一个超电流支路，并产生一个超低压差线性调节器。PW8600的输入电压为VOUT+1V至65V，仅消耗1.8UA静态电流，并提供1个初始精度和低压差，10MAPW8600通常为70mv。它是一个固定输出LDO，可提供3V至5.0V的可用电压。其他功能包括短路保护和热关断。8UA（典型输出精度高输出电流：=200A系统启动无过冲短路保护设计无过冲卓越的功率负载瞬态响应低温系数：100ppm/C包装：S0T23-3APPLICATIONSattery-powered equipment烟雾探测器和传感器智能电表
