PW5300A是一款专为小型低功耗应用设计的6引脚SOT23转换器，具备1.2MHz固定开关频率，提供2.2V至16V输入和高达20V的输出，内置保护功能如软启动、过流和过热保护。适用于各种电子设备如充电器和便携产品。

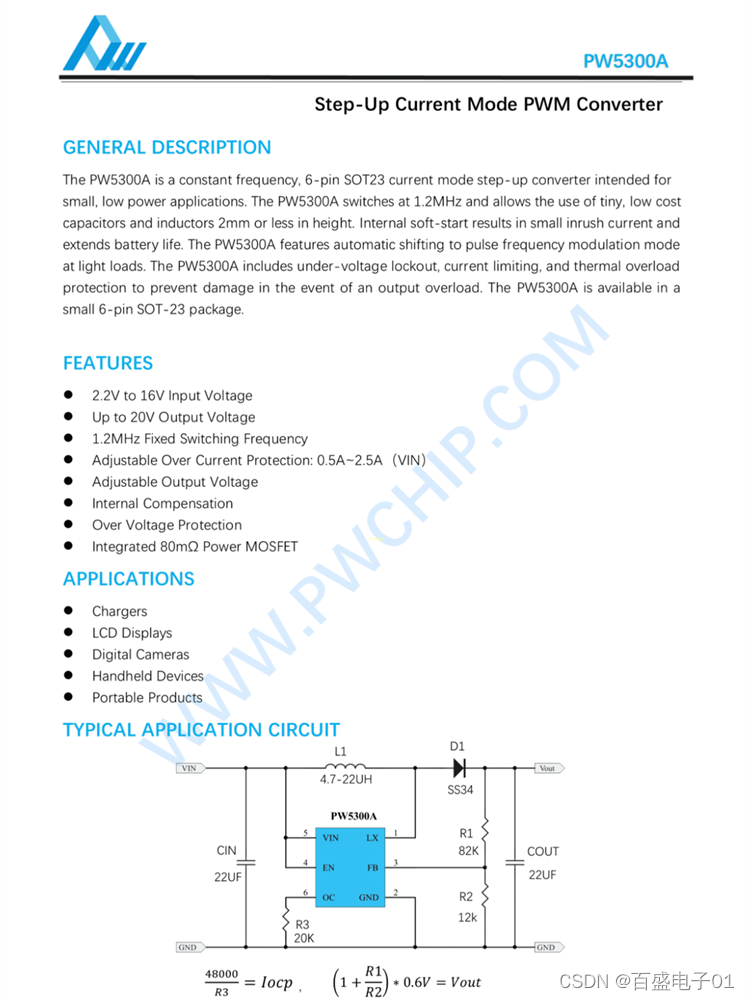

概述
PW5300A是一个恒定频率，6引脚SOT23电流模式升压转换器，用于
小型低功耗应用。PW5300A的开关频率为1.2MHz，使用体积小、成本低
电容器和电感器的高度不超过2mm。内部软启动会产生较小的涌入电流
延长电池寿命。PW5300A具有自动切换到脉冲频率调制模式的功能
轻载时。PW5300A包括欠压锁定、电流限制和热过载
在输出过载的情况下防止损坏的保护。PW5300A有
小型6引脚SOT-23封装。
功能
●
2.2V至16V输入电压
●
高达20V的输出电压
●
1.2MHz固定开关频率
●
可调过电流保护：0.5A~2.5A（VIN）
●
可调输出电压
内部薪酬
●过电压保护
集成80mQ功率MOSFET
应用程序
●充电器
●LCD显示器
●
数码相机
●
手持装置
●
便携式产品
