eclipse AmaterasUML 插件

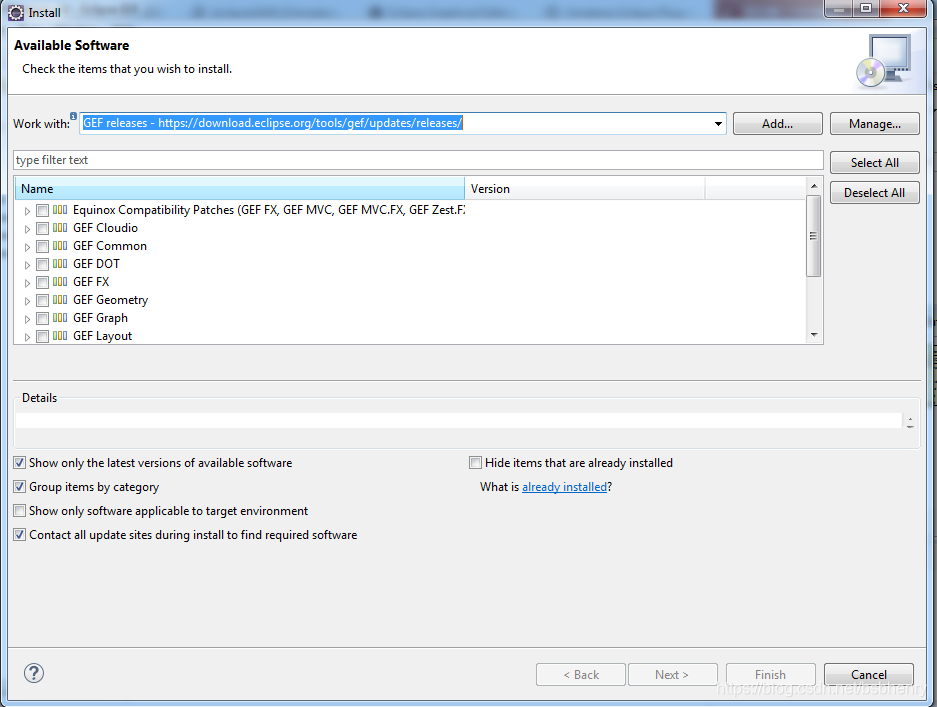

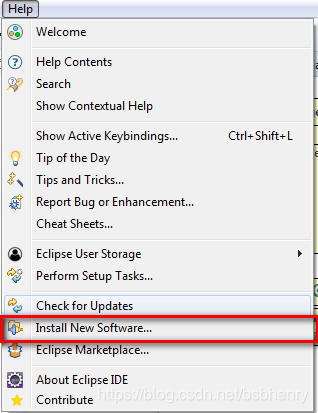

AmaterasUML是一个可以生成UML类图的插件，其依赖于GEF插件。这两个插件都可以通过eclipse进行在线安装，如下图

GEF

主页https://projects.eclipse.org/projects/tools.gef

update sites：http://download.eclipse.org/tools/gef/updates/releases

不清楚下面哪些是必须的，选择了全部安装

 AmaterasUML

原主页 http://amateras.osdn.jp/cgi-bin/fswiki_en/wiki.cgi?page=AmaterasUML

现已迁移到github https://github.com/takezoe/amateras-modeler  现在叫Amateras Modeler

update sites https://takezoe.github.io/amateras-update-site/，安装的时候只选Amateras Modeler即可

注意安装时候的进度在eclipse底部的状态栏，很隐蔽，安装完毕后会弹出对话框询问是否重启。

使用

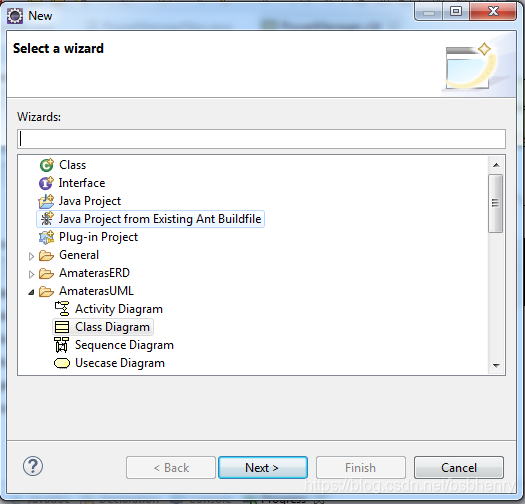

安装完毕重启后，在file-new-other里就有相应的UML文件选择。

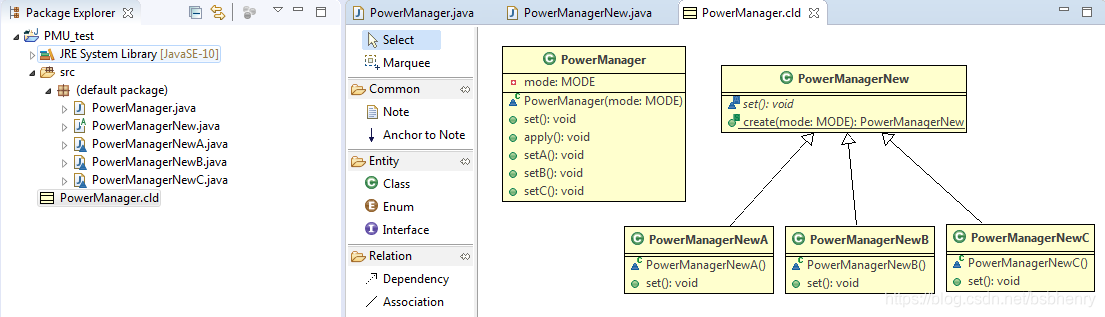

新建一个Class Diagram，拖动.Java文件到新建的Class Diagram视图中，如果2个不同的.java文件中有关系（如继承），就会自动显示出来。
