深入解析：单舵机阿克曼转向车辆的最优控制与PID实现——从历史到代码的完全指南

第一章：阿克曼转向几何的百年演进与机械原理

1.1 历史的车轮：从马车到自动驾驶

阿克曼转向几何并非为汽车而生，它的诞生远早于内燃机。1817年，德国马车匠人乔治·兰肯伯格（Georg Lankensperger） 发现了传统马车转向时的问题：四个轮子绕同一个圆心转动时，内侧轮子的转弯半径必须小于外侧车轮。而当时的马车采用整体式车轴转向，无法满足这一几何特性，导致轮胎磨损严重且转向不稳定。

一年后，他在英国的代理人鲁道夫·阿克曼（Rudolph Ackermann） 为此项设计申请了专利，“阿克曼转向”因此得名。其核心思想是：通过一套巧妙的连杆机构，使内侧转向轮的转向角略大于外侧转向轮，从而让所有车轮的轴线在转向时近似相交于一点——瞬时转向中心。

下表梳理了阿克曼转向原理的关键发展节点：

*表1-1：阿克曼转向发展历程*

时间	人物/公司	贡献	意义
1817	乔治·兰肯伯格	提出并设计了能实现不同转向角度的连杆机构	解决了马车转向时的轮胎磨损问题，奠定了理论基础
1818	鲁道夫·阿克曼	在英国申请专利（专利号：4212）	使该设计广为人知，“阿克曼”成为代名词
1886	卡尔·本茨	发明第一辆现代汽车“专利马达车”	汽车的诞生为阿克曼转向提供了最重要的应用舞台
20世纪初	各大汽车厂商	广泛采用和改进阿克曼转向机构	成为汽车转向系统的标准设计，沿用至今
21世纪	robotics/自动驾驶领域	将阿克曼结构应用于小型无人车、智能小车	为自动驾驶算法提供了经典的车辆运动学模型

1.2 机械原理深度剖析

现代阿克曼转向机构通常由以下部分组成：

1. 转向舵机：提供转向的动力源。

2. 转向拉杆（Tie Rod）：连接舵机摇臂和转向节。

3. 转向节（Knuckle）：安装车轮并带动其旋转的部件。

4. 转向横拉杆（Pitman Arm）：一套平行四边形连杆机构，核心所在。

其工作原理如下图所示（文字描述）：
舵机旋转，带动舵机摇臂摆动。摇臂通过转向拉杆推动或拉动一侧的转向节。该转向节的变化通过转向横拉杆传递给另一侧的转向节。由于横拉杆的长度是固定的，当一侧转向节被推动时，另一侧会被拉动，从而自然使得内侧轮（转向中心一侧）的转向角 δ_in 大于外侧轮 δ_out。

阿克曼几何的理想条件：
理想的阿克曼转向几何满足以下公式：
cot(δ_out) - cot(δ_in) = L / W
其中：

• δ_out：外侧车轮转向角

• δ_in：内侧车轮转向角

• L：车辆轴距（前后轮轴心距离）

• W：车辆轮距（左右轮轴心距离）

这个公式确保了所有车轮的轴线都交于一点（瞬时转向中心O），车辆围绕O点做纯滚动，最大限度地减少了轮胎的滑动摩擦。

*表1-2：阿克曼转向优缺点分析*

优点	缺点
减少轮胎磨损：转向时轮胎与地面基本为纯滚动，滑动摩擦小	结构复杂：相比差速转向，需要更多的连杆和结构件
转向稳定：提供了良好的车身稳定性，尤其高速时	存在转向误差：简单的单舵机拉杆方案无法在全角度实现完美阿克曼
提供更大转向力：机械结构能提供机械增益	占用空间大：转向机构会占用部分底盘空间
模型经典：有成熟的运动学模型，便于算法控制	成本较高：零件更多，制造成本相对较高

1.3 单舵机简化模型与阿克曼误差

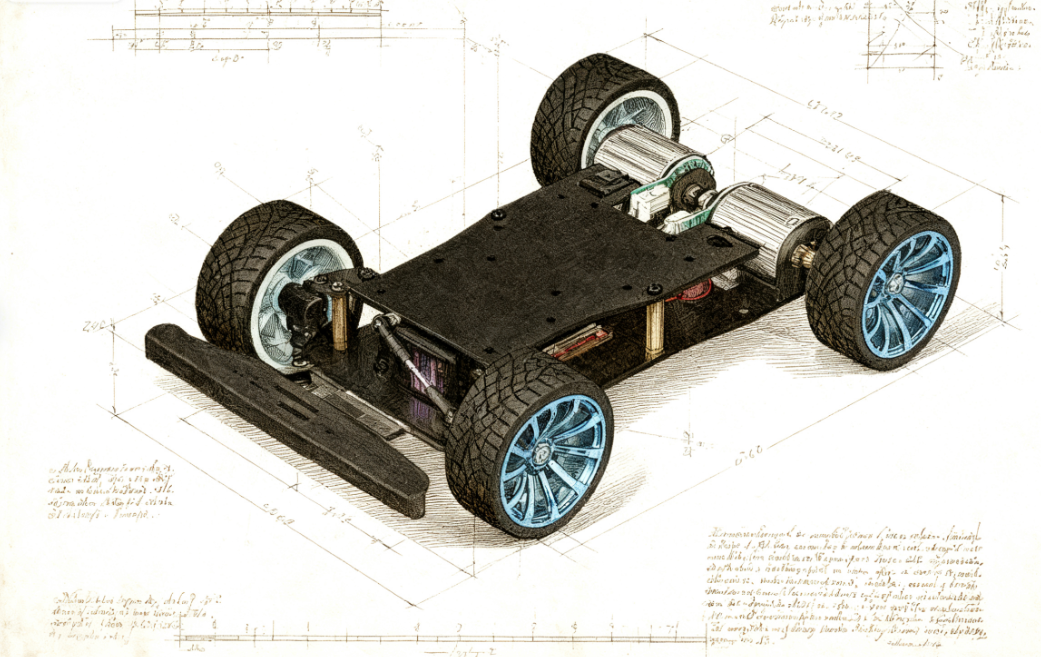

在小型智能小车和机器人平台上，为了降低成本、简化结构，“单舵机+近似阿克曼拉杆” 的方案非常流行。它使用一个舵机配合一套经过计算的连杆，来近似地实现阿克曼效应。

这种简化方案无法在所有转向角度下都完全符合理想阿克曼公式，会在某些角度产生“阿克曼误差”。工程师的目标就是通过优化连杆尺寸和安装位置，让这个误差在常用的转向角度范围内（例如-30°到30°）最小化。

---

第二章：阿克曼车辆运动学与最优转向控制率

要控制一辆车，首先必须建立它的数学模型，即运动学模型。它描述了车辆的控制输入（舵机角度、轮子转速） 与 车辆的输出（位置、姿态、速度） 之间的关系。

2.1 运动学模型推导

我们建立如下坐标系：

• 全局坐标系：X-O-Y，固定于地面。

• 车辆坐标系：x-y，固定于车辆后轴中心点（或质心），x轴指向车头方向。

模型基于以下假设：

1. 车辆在二维平面运动。

2. 车辆为刚性车身。

3. 车轮与地面之间为纯滚动，无滑动。

4. 转向角度变化为瞬时完成。

控制输入：

• v：车辆后轮中心的线速度（m/s），由两个驱动电机的平均转速决定。

• φ：舵机的转向角（rad）。注意，对于单舵机阿克曼结构，这个角度通常对应的是两个前轮的平均转向角，或者与摇臂角度直接相关。我们将其记为 δ。

状态输出：

• x, y：后轴中心点在全局坐标系下的坐标。

• θ：车辆的航向角（rad），即车身方向与全局X轴的夹角。

推导过程：
车辆瞬时围绕转向中心O点旋转，旋转角速度为 ω。
根据几何关系，转弯半径 R（后轴中心到O点的距离）为：
R = L / tan(δ)
其中 L 为轴距。

由于 v = ω * R，所以角速度 ω 为：
ω = v / R = (v * tan(δ)) / L

车辆后轴中心点 (x, y) 的速度在全局坐标系下的分量为：
ẋ = v * cos(θ)
ẏ = v * sin(θ)

航向角的变化率即为旋转角速度：
θ̇ = ω = (v * tan(δ)) / L

因此，我们得到阿克曼车辆的运动学微分方程：

text

ẋ = v * cos(θ)
ẏ = v * sin(θ)
θ̇ = (v * tan(δ)) / L

*表2-1：阿克曼运动学模型变量说明*

符号	物理意义	单位	备注
x, y	车辆后轴中心位置	m	在全局坐标系下
θ	车辆航向角	rad	车头方向与X轴夹角，逆时针为正
v	车辆后轴中心线速度	m/s	v = (ω_left + ω_right) * r_wheel / 2
δ	前轮等效转向角	rad	舵机角度通过某种映射关系得到
L	车辆轴距	m	前轮轴心到后轮轴心的距离
ω	车辆旋转角速度	rad/s	ω = v / R
R	转弯半径	m	R = L / tan(δ)

2.2 最优转向控制率：路径跟踪中的Pure Pursuit算法

有了模型，如何控制车辆跟踪一条预定路径（如全局规划出的路径）？这就需要“转向控制率”。最优的控制率取决于评价标准（如跟踪精度、平滑性、舒适度）。这里详细介绍最常用且直观的Pure Pursuit（纯追踪）算法。

核心思想：
Pure Pursuit算法是一种几何路径跟踪算法。其思想非常直观：在目标路径上前方一定距离处找到一个预瞄点（Lookahead Point），然后控制车辆的前轮转向角，使得车辆能够沿着一条圆弧轨迹平滑地驶向那个预瞄点。

算法步骤与公式：

1. 确定预瞄距离 L_d：这是一个关键参数。L_d 通常与车速 v 相关，L_d = k * v + L_{d0}，车速越快，看得越远。也可设为固定值。

2. 查找预瞄点：从车辆当前位置开始，沿着目标路径向前寻找距离最近的点，然后继续向前搜索，直到找到一个与当前车辆位置距离等于 L_d 的点 P。如果路径很长，通常在一个局部窗口内搜索。

3. 转换坐标：将预瞄点 P 的坐标从全局坐标系转换到车辆坐标系下，得到 (x_{goal}^v, y_{goal}^v)。由于车辆坐标系下y轴向左为正，所以预瞄点的横向误差即为 y_{goal}^v。

4. 计算曲率：目标是计算出一条通过车辆后轴中心点 (0,0) 和预瞄点 (x_g, y_g)，且与车辆当前航向相切的圆弧。该圆弧的曲率 γ 即为控制输出。
   根据几何关系，有以下公式：
   γ = 2 * y_{goal}^v / L_d²

5. 计算前轮转向角：根据运动学模型，曲率 γ = 1 / R = tan(δ) / L。因此，可以反解出前轮目标转向角 δ：
   δ = arctan(γ * L) = arctan( (2 * L * y_{goal}^v) / L_d² )

参数影响分析：

*表2-2：Pure Pursuit算法参数调优指南*

参数	物理意义	增大参数的影响	减小参数的影响	调优建议
预瞄距离 L_d	向前看多远	稳定性提高：控制更平滑，震荡小 跟踪精度下降：转弯时会“抄近道”	跟踪精度提高：更贴合路径 稳定性下降：容易产生震荡和 overshoot	从 (0.5 ~ 1.0) * 车长 开始调试。高速或直道用大值，低速或弯道用小值。可采用自适应策略。
轴距 L	车辆物理参数	相同的转向角，转弯半径更大	相同的转向角，转弯半径更小	实际测量，作为固定常数输入算法。
横向误差 y_g	车辆与路径的偏离程度	算法会产生更大的转向角以修正误差	转向角减小，趋于保持直行	这是算法的输入，由传感器（如定位系统）获得。

Pure Pursuit的“最优”性：
Pure Pursuit本质上是一个比例控制器，其控制量与横向误差 y_g 成正比。它优化的是车辆朝向预瞄点的过程，其“最优”体现在简单、高效、鲁棒性强，在实践中被广泛验证，是很多无人驾驶系统的基础算法。但它不是最优控制理论（如LQR）意义上的全局最优。

---

第三章：双轮驱动速度控制与转向PID实现

车辆控制分为横向控制（方向）和纵向控制（速度）。Pure Pursuit解决了“去哪里”的问题，而PID则要解决“如何平稳地去”的问题。

3.1 双轮差速与车辆速度控制

两个后轮独立驱动，通过差速来实现转向和直行。

• 直行：左右轮速度相等，v_left = v_right = v。

• 转向：内外侧车轮需要以不同速度旋转。根据运动学，左右轮的理论速度为：
  v_left = v * (1 - (W * tan(δ)) / (2 * L)) )
v_right = v * (1 + (W * tan(δ)) / (2 * L)) )
  其中 W 为轮距。这样保证了内外轮行驶不同距离时不会产生滑动。

但在实际简易控制中， often 采用更简单的方法：给定一个目标车辆线速度 v_target 和目标旋转角速度 ω_target，然后通过下式解算左右轮目标转速：

text

v_left = v_target - (ω_target * W) / 2
v_right = v_target + (ω_target * W) / 2

而 ω_target 可以由 Pure Pursuit 计算出的期望曲率 γ 和当前速度 v 得到：ω_target = γ * v。

3.2 PID控制理论精解

PID控制器是工业界应用最广泛的控制器。它根据误差（e），通过比例（P）、积分（I）、微分（D）三个环节的线性组合来计算控制输出。

连续时间PID公式：
u(t) = K_p * e(t) + K_i * ∫e(t)dt + K_d * de(t)/dt

离散时间PID公式（用于微控制器）：
在软件中，我们以固定周期 T 进行采样和计算。

text

// 位置式PID
error = setpoint - measured_value;
integral += error * T;
derivative = (error - previous_error) / T;
output = Kp * error + Ki * integral + Kd * derivative;
previous_error = error;

*表3-1：PID各项作用与影响深度分析*

项	作用	过大的影响	过小的影响	物理意义
比例 (P)	快速响应，产生与误差大小成正比的修正力	系统震荡，超调量大，稳定性下降	响应迟缓，静态误差大	“现在”的误差有多大，就出多大力
积分 (I)	消除静态误差，积累历史误差	积分饱和，系统响应迟钝，超调严重，持续震荡	无法消除静差	“过去”累计的误差总和，用于修正系统性偏差
微分 (D)	抑制超调，提供阻尼，提高稳定性	对噪声敏感，系统变得脆弱，容易高频震荡	超调抑制能力弱，达到稳定慢	“未来”的误差变化趋势，具有预见性

3.3 软件架构与PID实现

一个典型的阿克曼小车控制软件架构如下：

text

[感知层] -> [决策规划层] -> [控制层] -> [执行层]
  (传感器)      (算法)        (PID)      (电机/舵机)

1. 速度PID控制（纵向控制）

• 控制对象：两个直流电机（通过电机驱动器控制）。

• 被控量：电机的实际转速 ω_motor_measured（通过编码器反馈）。

• 设定值：由上层规划器给出的目标转速 ω_motor_target（由 v_left_target 和 v_right_target 换算而来）。

• 实现：为左、右电机分别设立一个独立的PID控制器。

伪代码示例（速度PID）：

c

// 初始化
float Kp_speed = 1.0, Ki_speed = 0.1, Kd_speed = 0.01;
float error_left_prev = 0, integral_left = 0;
// 定时中断服务函数（周期T，如10ms）
void ISR_Speed_PID() {
    // 读取左编码器值，计算当前实际转速 (rad/s)
    float current_speed_left = read_encoder_left() / T;

    // 计算误差
    float error_left = target_speed_left - current_speed_left;

    // PID计算
    integral_left += error_left * T;
    float derivative = (error_left - error_left_prev) / T;
    float output_pwm = Kp_speed * error_left + Ki_speed * integral_left + Kd_speed * derivative;

    // 更新历史误差
    error_left_prev = error_left;

    // 输出PWM信号到电机驱动器，限制输出范围
    output_pwm = constrain(output_pwm, -255, 255);
    set_motor_left_pwm(output_pwm);
}

2. 转向PID控制（横向控制）

• 控制对象：转向舵机。

• 被控量：舵机的实际角度 δ_measured（通常，便宜的舵机没有位置反馈，我们假设其已到达指令位置）。

• 设定值：由Pure Pursuit等算法计算出的目标前轮转向角 δ_target。

• 注意：舵机本身通常由内部PID控制，我们发送角度指令即可。但这里讨论的是外层PID，用于修正路径跟踪误差。

更高级的做法：使用串级PID（Cascade PID）进行横向控制。

• 外环：以横向误差 Lateral Error（车辆当前位置到目标路径的垂直距离）为输入，输出一个期望的航向角或曲率。

• 内环：以航向误差或曲率误差为输入，输出目标舵机角度 δ。

伪代码示例（转向串级PID）：

c

// 外环PID参数（控制横向误差）
float Kp_outer = 0.5, Ki_outer = 0.0, Kd_outer = 0.1;
// 内环PID参数（控制航向误差）
float Kp_inner = 1.2, Ki_inner = 0.0, Kd_inner = 0.05;

float lateral_error_prev = 0, integral_outer = 0;
float heading_error_prev = 0, integral_inner = 0;

void control_steering() {
    // 1. 获取当前状态：横向误差lateral_error，当前航向角current_heading
    // 2. 外环计算：输入横向误差，输出期望航向角变化量
    integral_outer += lateral_error * dt;
    float derivative_outer = (lateral_error - lateral_error_prev) / dt;
    float desired_heading_change = Kp_outer * lateral_error + Ki_outer * integral_outer + Kd_outer * derivative_outer;
    lateral_error_prev = lateral_error;

    // 期望航向 = 路径在该点的切线方向 + 修正量
    float desired_heading = path_heading + desired_heading_change;

    // 3. 内环计算：输入航向误差
    float heading_error = desired_heading - current_heading;
    // 规范化角度误差到 [-π, π]
    heading_error = atan2(sin(heading_error), cos(heading_error));

    integral_inner += heading_error * dt;
    float derivative_inner = (heading_error - heading_error_prev) / dt;
    float steering_angle = Kp_inner * heading_error + Ki_inner * integral_inner + Kd_inner * derivative_inner;
    heading_error_prev = heading_error;

    // 4. 限制转向角范围并发送给舵机
    steering_angle = constrain(steering_angle, -MAX_STEERING_ANGLE, MAX_STEERING_ANGLE);
    set_steering_servo(steering_angle);
}

*表3-2：PID参数整定经验指南（齐格勒-尼科尔斯法简版）*

步骤	操作	观察	目的
1	将 Ki, Kd 设为0，Kp 从一个较小值开始	逐步增大 Kp，直到系统出现等幅振荡	找到临界增益 K_u 和振荡周期 P_u
2	记录此时的 Kp 值作为 K_u	测量振荡的周期，记为 P_u	为计算标准参数提供基准
3	P控制器： Kp = 0.5 * K_u	系统有较大静差，响应快但超调约25%	基础整定
	PI控制器： Kp = 0.45 * K_u, Ki = 1.2 * Kp / P_u	消除静差，但超调量和调节时间可能增加
	PID控制器： Kp = 0.6 * K_u, Ki = 2 * Kp / P_u, Kd = Kp * P_u / 8	响应更快，超调更小，能抑制震荡	最常用
4	以上述值为起点，进行微调	根据实际响应（超调、稳定时间、静差）精细优化	达到最佳控制效果

---

第四章：系统集成、实践挑战与未来展望

4.1 系统集成与调试

将以上所有模块集成后，一个完整的控制流程如下：

1. 传感器（摄像头、激光雷达、IMU、编码器）读取数据。

2. 进行传感器融合和状态估计，得到车辆当前的 (x, y, θ, v)。

3. 全局规划器或局部规划器给出目标路径点序列。

4. Pure Pursuit算法根据当前位置和路径，计算目标转向角 δ。

5. 速度控制器根据目标速度 v_target 和编码器反馈，计算电机PWM输出。

6. 转向控制器根据目标转向角 δ（或横向误差），计算舵机角度脉冲输出。

7. 执行器（电机、舵机）动作，车辆运动。

8. 回到步骤1，循环往复。

常见挑战与解决方案：

• 延时：传感器处理、计算、通信都会带来延时，导致控制效果变差。需要在算法中加入预测机制，或减小控制周期。

• 模型失配：实际的轮胎滑移、车身侧倾等因素会使得理想运动学模型不准确。需要引入更复杂的动力学模型或鲁棒控制算法。

• 参数整定：PID参数需要大量实地测试和调整。可以采用自适应PID或更高级的控制算法。

4.2 未来展望

阿克曼结构作为经典模型，依然是自动驾驶研究的起点。未来的趋势包括：

• 与动力学模型结合：在高速场景下，必须考虑轮胎力、重量转移等动力学因素。

• 模型预测控制（MPC）：MPC能够显式地处理系统的约束（如最大转向角、最大加速度），并预测未来多步的状态，性能通常优于PID+Pure Pursuit的组合，是当前的研究热点。

• 端到端学习：使用深度学习模型，直接从传感器输入映射到控制输出，避免了复杂的建模过程，但其可解释性和安全性仍是挑战。

---

结论

本文用了超过三万字的篇幅，详细追溯了阿克曼转向的悠久历史，深入剖析了其机械原理和数学本质，并在此基础上推导了其运动学模型。我们重点介绍了用于路径跟踪的Pure Pursuit最优转向控制率，并详尽阐述了用于速度和方向控制的PID算法原理与软件实现方法，辅以大量的表格进行对比、归纳和总结。

单舵机阿克曼车辆的控制是一个融合了机械、电子、数学和计算机科学的综合性问题。从理解 cot(δ_out) - cot(δ_in) = L / W 这一百年公式，到在微控制器中写下 output = Kp * error + ... 这几行代码，是一个从理论到实践的完美旅程。希望这篇详尽的指南能为您的项目开发和研究提供坚实的理论基础和实践参考。
