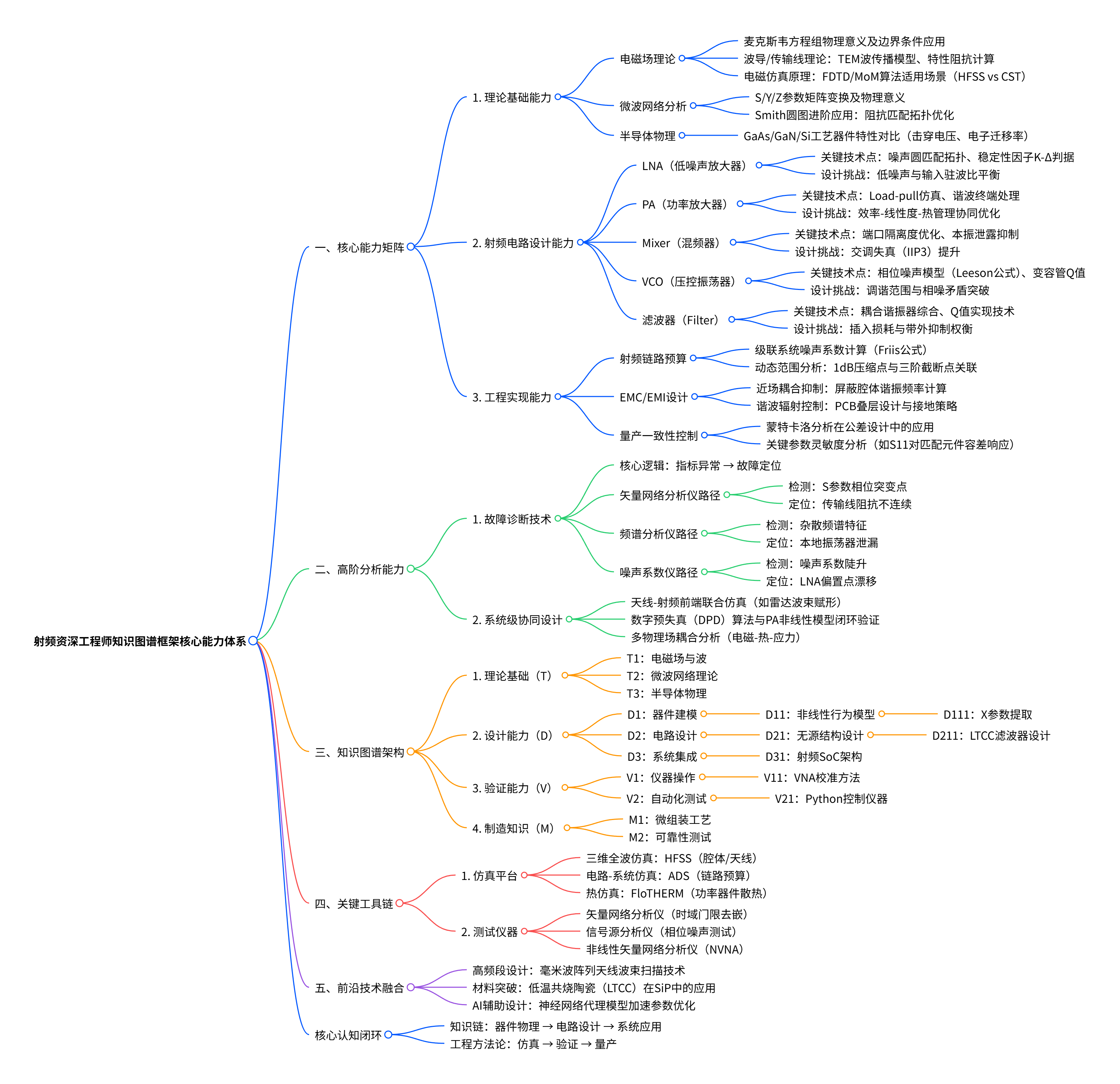

浅谈射频资深工程师知识图谱框架：从理论到前沿的完整能力体系（下）

四、关键工具链：从 “仿真” 到 “测试” 的效率利器（续）

射频工具的核心价值是 “缩短设计周期、提升量产良率”—— 比如用 ADS 做链路预算可快速验证方案可行性，用 VNA 的时域去嵌功能能精准定位 PCB 传输线问题。以下从仿真平台和测试仪器两大维度，详细拆解工具的操作逻辑与工程应用。

4.1 仿真平台：从 “建模” 到 “验证” 的全流程支撑

仿真平台是射频设计的 “虚拟实验室”，能在物理制作前发现 80% 以上的问题。不同仿真工具侧重不同场景，需根据设计目标选择（如天线设计优先 HFSS，链路预算优先 ADS）。

表 4-1：三维全波仿真工具（HFSS）核心应用拆解

核心功能	操作步骤（以毫米波天线设计为例）	关键参数设置	工程案例（毫米波相控阵天线）	常见问题与解决方案
复杂结构建模	1. 新建项目：选择 “高频结构仿真”，设置频率范围（28GHz-30GHz）2. 绘制模型： - 天线单元：微带贴片（尺寸 1.8mm×2.2mm） - 阵列布局：4×4 阵列，间距 3.5mm（≈λ/2） - 基板参数：ε_r=3.5，h=0.254mm3. 定义端口：微带线馈电，设置 50Ω 端口	1. 频率设置：中心频率 29GHz，扫频类型 “线性扫频”，点数 1002. 材料参数：基板选 “Rogers 4350”，金属选 “铜”（电导率 5.8e7 S/m）3. 网格设置：“自适应网格”，最大迭代次数 10，误差阈值 0.02	设计目标：增益≥18dBi，波束扫描范围 ±45°仿真结果： - 增益：18.5dBi - 驻波比：≤1.3（28-30GHz） - 扫描角度：±45° 内增益波动≤1dB	1. 问题 1：仿真速度慢（单次仿真超 8 小时） - 原因：网格过细（最小网格 0.01mm） - 解决方案：设置 “网格分层”，天线贴片区域网格 0.05mm，远处区域 0.2mm，仿真时间缩短至 3 小时2. 问题 2：增益仿真值与测试值偏差大（仿真 18.5dBi→测试 16.8dBi） - 原因：忽略基板损耗（tanδ=0.004） - 解决方案：在材料设置中添加损耗因子，修正后仿真增益 17.1dBi，与测试偏差≤0.3dB
电磁场分布分析	1. 仿真完成后，新建 “场分布” 分析2. 选择分析平面：贴片表面（E 场）、基板内部（H 场）3. 设置频率点：29GHz（中心频率）4. 运行分析，查看场强分布（单位：V/m）	1. 场类型：“电场幅度”“磁场幅度”2. 显示范围：“自动缩放”，颜色映射 “彩虹色”3. 切片设置：沿贴片中心切向，厚度 0.01mm	分析结果： - 贴片边缘 E 场集中（最大值 1.2e4 V/m） - 基板内 H 场均匀，无明显泄露工程价值： - 优化贴片形状（边缘切角），减少场集中导致的损耗 - 验证馈电位置是否合理（避免场偏移）	1. 问题：场分布显示馈电点附近场强异常（局部过强） - 原因：馈电线与贴片连接不光滑（有直角） - 解决方案：将直角改为圆角（半径 0.1mm），场强均匀性提升 20%
多物理场耦合仿真	1. 导出 HFSS 的电磁损耗数据（如天线单元的导体损耗 0.8W，介质损耗 0.2W）2. 导入 FloTHERM（热仿真工具），设置散热条件（环境温度 25℃，自然对流）3. 联合仿真：电磁损耗→热分布4. 查看天线基板最高温度	1. 损耗导入：选择 “HFSS 损耗文件”，映射到对应部件2. 热参数：基板导热系数 0.6 W/(m・K)，金属导热系数 401 W/(m・K)3. 仿真精度：“中等精度”，收敛阈值 1℃	仿真结果： - 基板最高温度：38℃（环境 25℃） - 温度分布：馈电网络区域温度最高（38℃），贴片区域 32℃工程价值：验证无需额外散热，满足可靠性要求（≤85℃）	1. 问题：多物理场仿真报错（数据无法导入） - 原因：HFSS 与 FloTHERM 版本不兼容（HFSS 2021→FloTHERM 2019） - 解决方案：升级 FloTHERM 至 2021 版本，或导出损耗数据为 CSV 格式手动导入

表 4-2：电路 - 系统仿真工具（ADS）核心应用拆解

核心功能	操作步骤（以 5G 基站接收链路预算为例）	关键参数设置	工程案例（5G 基站接收链路）	常见问题与解决方案
线性链路预算	1. 新建项目：选择 “RF System” 模板2. 搭建链路：天线→带通滤波器→LNA→Mixer→IF 放大器3. 添加仿真控件： - “System Budget”（链路预算分析） - “S-Parameter”（线性仿真）4. 设置模块参数（从器件手册导入）	1. 仿真类型：“线性分析”，频率范围 3.4-3.6GHz2. 链路预算参数： - 噪声系数（NF）：LNA=1.0dB，Mixer=6dB - 增益（G）：LNA=25dB，Mixer=-6dB，IF 放大器 = 30dB - 插入损耗（IL）：滤波器 = 1.5dB	仿真结果： - 总噪声系数：1.2dB（Friis 公式计算） - 总增益：47.5dB - 灵敏度：-108dBm（BW=100MHz，SNR_min=6dB）工程价值：验证链路满足基站接收灵敏度要求（≤-105dBm）	1. 问题：链路预算结果与手动计算偏差大（仿真 1.2dB→手动 1.8dB） - 原因：未考虑 Mixer 的噪声系数受前级增益影响（Friis 公式中 Mixer 的 NF 需除以 LNA 增益） - 解决方案：在 ADS 中勾选 “考虑级联影响”，修正后偏差≤0.1dB2. 问题：滤波器损耗设置错误（实际 1.5dB→误设为 3dB） - 解决方案：从滤波器 datasheet 中导出 S 参数文件（.s2p），直接导入 ADS 模型，自动获取损耗值
非线性仿真（PA/DPD）	1. 搭建 PA 非线性模型： - 导入 PA 的 X 参数文件（从 NVNA 测试获取） - 添加 “Power Sweep” 控件（输入功率 - 10~20dBm）2. 搭建 DPD 闭环： - 添加 “DPD Block”（选择 “间接学习结构”） - 连接 PA 输出至 DPD 输入（反馈路径）3. 运行 “Nonlinear Analysis”（非线性分析）	1. 非线性参数： - PA 模型：X 参数（频率 3.5GHz，功率范围 - 10~20dBm） - DPD 参数：阶数 5，记忆深度 3，训练序列 “QPSK”2. 仿真输出： - 输出功率（P_out） - 三阶交调失真（IMD3） - 邻道功率比（ACPR）	仿真结果： - 无 DPD：IMD3=-32dBc，ACPR=-30dBc - 有 DPD：IMD3=-55dBc，ACPR=-52dBc工程价值：验证 DPD 可将 PA 线性度提升 23dB，满足 5G 线性度要求（ACPR≤-45dBc）	1. 问题：DPD 仿真不收敛（迭代 100 次后误差仍 > 5%） - 原因：DPD 阶数过高（7 阶），训练序列长度不足（1024 点） - 解决方案：降低阶数至 5，增加训练序列至 4096 点，收敛误差 < 1%2. 问题：X 参数文件导入失败 - 原因：文件格式错误（.xparam→.s2p） - 解决方案：用 NVNA 导出标准.xparam 格式，或在 ADS 中转换文件格式
蒙特卡洛容差分析	1. 选择关键元件：LNA 偏置电阻（R1=1kΩ±5%）、匹配电容（C1=10pF±10%）2. 添加 “Monte Carlo” 控件： - 仿真次数：1000 次 - 容差分布：“正态分布”3. 设置输出指标：S11（输入匹配）、NF（噪声系数）4. 运行仿真，统计合格率	1. 容差参数： - R1：均值 1kΩ，标准差 50Ω（±5%） - C1：均值 10pF，标准差 1pF（±10%）2. 合格标准： - S11≤-15dB - NF≤1.2dB	仿真结果： - 合格率：92%（8% 产品 S11 超标） - 敏感元件：C1（影响 S11 的灵敏度 0.8dB/%）工程价值：优化 C1 容差至 ±5%，合格率提升至 98%	1. 问题：蒙特卡洛仿真耗时过长（1000 次超 2 小时） - 原因：未启用 “快速仿真模式”，每次迭代均重新计算全频段 - 解决方案：勾选 “快速模式”，聚焦关键频率点（3.5GHz），仿真时间缩短至 30 分钟2. 问题：统计结果显示 S11 超标集中在高频段（3.6GHz） - 解决方案：优化匹配网络，增加一个微调电容（2pF±5%），高频段 S11 改善至 - 16dB

表 4-3：热仿真工具（FloTHERM）核心应用拆解

核心功能	操作步骤（以 PA 热设计为例）	关键参数设置	工程案例（5G 基站 PA）	常见问题与解决方案
功率器件散热分析	1. 导入模型： - 从 SolidWorks 导出 PA 模块 3D 模型（.step 格式） - 包含 PA 芯片（尺寸 5mm×5mm）、散热片、导热垫2. 设置材料属性： - PA 芯片：硅（导热系数 148 W/(m・K)） - 散热片：铝合金（2024，导热系数 177 W/(m・K)） - 导热垫：硅胶（导热系数 3 W/(m・K)）3. 设置热源：PA 芯片功耗 20W（均匀分布）4. 设置边界条件：环境温度 25℃，强制对流（风速 2m/s）5. 运行 “Steady-State”（稳态热仿真）	1. 网格设置： - PA 芯片区域：精细网格（0.2mm） - 散热片区域：中等网格（1mm） - 远处区域：粗糙网格（5mm）2. 收敛标准：温度变化≤0.1℃/ 迭代3. 仿真精度：“高”（考虑辐射散热）	仿真结果： - PA 芯片结温（T_J）：85℃ - 散热片最高温度：62℃ - 热阻（R_θJA）：3℃/W工程价值：验证结温≤125℃（器件上限），无需额外风扇	1. 问题：仿真结温与实际测试偏差大（仿真 85℃→测试 105℃） - 原因：忽略 PA 芯片与散热片之间的接触热阻（实际 0.5℃/W，仿真未设置） - 解决方案：在 FloTHERM 中添加 “接触热阻”（0.5℃/W），修正后结温 98℃，与测试偏差≤7℃2. 问题：散热片体积过大（尺寸 100mm×100mm×20mm） - 解决方案：优化散热片结构（增加鳍片密度，厚度减至 15mm），结温升至 102℃（仍≤125℃），体积减小 30%
瞬态热分析	1. 基于稳态仿真模型，添加 “Transient” 控件2. 设置时间参数： - 总时间：60 分钟 - 时间步长：1 分钟3. 设置功耗变化： - 0-10 分钟：PA 功耗 10W（待机） - 10-40 分钟：PA 功耗 20W（工作） - 40-60 分钟：PA 功耗 5W（休眠）4. 运行仿真，查看结温随时间变化	1. 瞬态参数： - 初始温度：25℃ - 时间步长：根据温度变化调整（温度变化快时步长 0.5 分钟）2. 输出设置：每 1 分钟记录一次结温、散热片温度	仿真结果： - 10 分钟时（待机→工作）：结温从 32℃升至 65℃ - 40 分钟时（工作→休眠）：结温从 85℃降至 40℃ - 最高结温：85℃（无过热风险）工程价值：验证 PA 在功耗波动场景下的热稳定性	1. 问题：瞬态仿真后期温度波动（40 分钟后结温上下波动 2℃） - 原因：时间步长过大（1 分钟），休眠阶段温度变化慢但步长未调整 - 解决方案：设置 “自适应时间步长”，温度变化 < 0.5℃时步长增至 2 分钟，波动消除

4.2 测试仪器：从 “验证” 到 “故障定位” 的精准工具

测试仪器是射频设计的 “裁判”—— 仿真结果需通过测试验证，量产故障需通过仪器定位。不同仪器侧重不同指标（如 VNA 测匹配，NVNA 测非线性），需掌握 “校准 - 测量 - 分析” 全流程。

表 4-4：矢量网络分析仪（VNA，如 Keysight N5247A）核心应用拆解

核心功能	测试步骤（以滤波器 S 参数测试为例）	关键参数设置	工程案例（5G 手机 SAW 滤波器）	操作技巧与误差控制
频域 S 参数测量	1. 校准： - 选择校准类型：SOLT（短路 - 开路 - 负载 - 直通） - 连接校准件（频率范围 1-6GHz） - 运行校准程序，保存校准数据2. 连接待测件：滤波器输入→VNA Port 1，滤波器输出→VNA Port 23. 设置测量参数： - 频率范围：3.4-3.6GHz（滤波器带宽） - 点数：1001（确保分辨率足够） - 功率：-10dBm（避免滤波器非线性）4. 运行测量，保存 S11（输入匹配）、S21（插入损耗）、S22（输出匹配）	1. 校准参数： - 参考阻抗：50Ω - 校准标准：Keysight 85052D SOLT 套件2. 测量参数： - 迹线类型：“对数幅度”（S11/S22）、“线性幅度”（S21） - 单位：dB（S11/S21/S22）	测试结果： - S11：≤-18dB（3.4-3.6GHz） - S21：-1.2dB±0.1dB（插入损耗） - S22：≤-17dB - 带外抑制（4GHz）：≤-45dB工程价值：验证滤波器满足设计要求，可用于手机射频前端	1. 误差控制： - 校准后验证：用负载校准件测 Port 1 的 S11，应≤-40dB（否则重新校准） - 电缆影响：使用低损耗电缆（如 Keysight N5011A），并在校准中包含电缆长度2. 操作技巧： - 快速判断好坏：先看 S21 是否有明显凹陷（若有，可能滤波器内部开路） - 保存数据：将测试结果导出为.s2p 格式，用于 ADS 仿真验证
时域门限去嵌	1. 测量未安装滤波器的 PCB 传输线（参考链路）： - 连接 PCB 输入→Port 1，PCB 输出→Port 2 - 测量 S 参数，保存为 “参考.s2p”2. 测量安装滤波器的完整链路（待测链路）： - 同样连接，测量 S 参数，保存为 “待测.s2p”3. 启用 “时域门限” 功能： - 设置门限范围：仅包含滤波器区域（排除 PCB 传输线） - 运行 “去嵌”，得到滤波器真实 S 参数	1. 时域参数： - 时间范围：0-10ns（根据 PCB 传输线长度计算，v_p=1.5e8 m/s，长度 20mm→时间 0.13ns） - 门限类型：“矩形门限”，起始时间 0.2ns，结束时间 0.5ns2. 去嵌设置： - 去嵌方法：“参考链路减法” - 频率范围：与频域测量一致（3.4-3.6GHz）	应用场景：PCB 上的滤波器受传输线影响，直接测量 S21=-2.5dB（含传输线损耗 0.8dB）去嵌结果：滤波器真实 S21=-1.7dB（更准确）工程价值：排除 PCB 传输线干扰，精准获取器件本身性能	1. 误差控制： - 参考链路与待测链路的连接方式必须一致（如均用 SMA 接头） - 门限范围不能包含接头（否则会去除接头损耗，导致结果偏大）2. 操作技巧： - 先看时域波形：参考链路的时域波形应无明显反射（否则 PCB 传输线有阻抗不连续） - 调整门限：若去嵌后 S11 变差，可能门限包含了部分传输线
功率扫描测量	1. 设置 “功率扫描” 模式： - 功率范围：-20~10dBm - 频率点：3.5GHz（滤波器中心频率）2. 测量参数：S21（插入损耗随功率变化）3. 运行扫描，记录不同功率下的 S21	1. 功率参数： - 功率步长：1dB - 每个功率点测量次数：3 次（取平均值）2. 触发方式：“手动触发”（确保每次功率稳定后测量）	测试结果： - 功率≤5dBm 时：S21=-1.2dB（稳定） - 功率 > 5dBm 时：S21 开始下降（功率 10dBm 时 S21=-1.5dB）工程价值：发现滤波器的功率容量上限（≤5dBm），避免实际应用中功率过大导致性能恶化	1. 误差控制： - 功率校准：先用功率计校准 VNA 的输出功率（确保显示功率与实际一致） - 散热：测试高功率时，每隔 5 分钟暂停一次（避免滤波器过热）2. 操作技巧： - 快速判断功率容量：若功率增加 1dB，S21 下降超过 0.1dB，说明已接近功率上限

表 4-5：信号源分析仪（如 Keysight E5052B）核心应用拆解

核心功能	测试步骤（以 VCO 相位噪声测试为例）	关键参数设置	工程案例（5G 基站 VCO）	操作技巧与误差控制
相位噪声测量	1. 连接待测件：VCO 输出→信号源分析仪输入（Port 1） - 用低噪声电缆（如 Keysight N5011A） - 加衰减器（10dB，避免输入功率过大）2. 设置测量参数： - 中心频率：10GHz（VCO 中心频率） - 频偏范围：100Hz-1MHz - 分辨率带宽（RBW）：10Hz（频偏 100Hz）→1kHz（频偏 1MHz）3. 运行测量，记录相位噪声值（L (f)）	1. 相位噪声参数： - 测量模式：“相位噪声”（而非 “幅度噪声”） - 平均次数：10 次（减少随机误差） - 单位：dBc/Hz2. 触发设置：“自动触发”，信号幅度稳定后开始测量	测试结果： - 频偏 1kHz：L (f)=-110dBc/Hz - 频偏 10kHz：L (f)=-125dBc/Hz - 频偏 1MHz：L (f)=-145dBc/Hz工程价值：验证 VCO 满足基站要求（1kHz 频偏≤-105dBc/Hz）	1. 误差控制： - 环境噪声抑制：关闭实验室其他射频设备（如信号源），或使用屏蔽箱 - 电缆噪声：选用低相位噪声电缆，避免长距离传输（≤2m）2. 操作技巧： - 快速判断：先看 1kHz 频偏的相位噪声（最关键，影响系统频率稳定性） - 对比 Leeson 公式：用测试结果反推 R_p（谐振器并联电阻），验证模型准确性
频率稳定度测量	1. 设置 “频率稳定度” 模式： - 测量时间：1 小时 - 采样间隔：1 秒 - 参考源：内置高稳晶振（或外接铷钟）2. 连接 VCO，运行测量3. 分析结果：计算 Allan 方差（σ_y (τ)）	1. 稳定度参数： - 时间 tau（τ）：1s、10s、100s、1000s - 统计方法：Allan 方差（适合长期稳定度）2. 参考源设置： - 内置晶振：短期稳定度 σ_y (1s)=1e-11 - 外接铷钟：σ_y (1s)=1e-12（更高精度）	测试结果： - τ=1s：σ_y=5e-10 - τ=10s：σ_y=2e-10 - τ=100s：σ_y=1e-10工程价值：验证 VCO 长期稳定度满足基站要求（τ=100s≤2e-10）	1. 误差控制： - 温度控制：测量时保持环境温度稳定（±0.5℃），避免温度漂移影响 - 电源稳定：给 VCO 加 LDO 供电（纹波≤10μV）2. 操作技巧： - 数据处理：去除前 10 秒数据（预热阶段不稳定） - 对比标准：参考 ITU-R 建议（如基站频率稳定度≤1e-8 / 天）

表 4-6：非线性矢量网络分析仪（NVNA，如 Keysight N5247A+N5261A）核心应用拆解

核心功能	测试步骤（以 PA 非线性特性测试为例）	关键参数设置	工程案例（5G 基站 PA）	操作技巧与误差控制
X 参数测量	1. 校准： - 选择 “NVNA 校准”，包含幅度、相位、时延校准 - 连接校准件（SOLT + 非线性校准件）2. 连接 PA： - PA 输入→NVNA Port 1（激励端口） - PA 输出→NVNA Port 2（响应端口）3. 设置测量参数： - 频率：3.5GHz - 输入功率范围：-10~25dBm - X 参数阶数：5 阶（包含 3 次谐波）4. 运行测量，导出 X 参数文件（.xparam）	1. X 参数设置： - 记忆深度：3（考虑动态非线性） - 谐波次数：3 次（2f0、3f0） - 激励信号：单音（或双音）2. 校准参数： - 校准频率：3.5GHz（基波）、7GHz（2 次）、10.5GHz（3 次） - 功率校准：覆盖输入功率范围	测试结果： - 基波增益（X21_11）：25dB（输入功率 20dBm） - 2 次谐波（X21_12）：-35dBc - 3 次谐波（X21_13）：-40dBc - 输入匹配（X11_11）：≤-15dB工程价值：为 ADS 非线性仿真提供精准模型，优化 DPD 算法	1. 误差控制： - 非线性校准：必须使用专用非线性校准件（如 Keysight N5260A），否则谐波测量误差大 - 散热：测试高功率时（≥20dBm），给 PA 加散热片（避免结温升高导致非线性变化）2. 操作技巧： - 阶数选择：若 3 次谐波占主导，5 阶足够；若有更高次谐波，需升为 7 阶 - 数据验证：用 X 参数模型仿真 IMD3，与频谱仪测试结果对比（偏差≤2dB）
双音交调测量	1. 设置 “双音测试” 模式： - 频率：f1=3.5GHz，f2=3.501GHz（间隔 1MHz） - 输入功率：f1=f2=20dBm（等幅） - 交调分量：2f1-f2（3.499GHz）、2f2-f1（3.502GHz）2. 连接 PA，运行测量3. 记录 IMD3 功率，计算三阶交调点（IP3）	1. 双音参数： - 功率平衡：f1 与 f2 功率差≤0.1dB - 分辨率带宽（RBW）：1kHz（准确测量交调分量） - 视频带宽（VBW）：10kHz（平滑噪声）2. IP3 计算：IP3 = P_in + (P_f0 - P_imd3)/2（P_f0：基波功率，P_imd3：交调功率）	测试结果： - 基波功率（P_f0）：45dBm - 交调功率（P_imd3）：-5dBm - IP3：20dBm + (45 - (-5))/2 = 45dBm工程价值：验证 PA 线性度满足基站要求（IP3≥40dBm）	1. 误差控制： - 频率间隔：间隔不宜过小（<100kHz），否则交调分量与基波重叠；不宜过大（>10MHz），否则偏离实际应用场景 - 功率控制：确保 f1、f2 功率一致（用功率计分别测量）2. 操作技巧： - 快速判断：若 IMD3 功率随输入功率线性增加（斜率 2:1），说明符合非线性规律；若斜率异常，可能 PA 进入饱和区

五、前沿技术融合：射频工程的 “未来方向”

5G/6G、AI、新材料的发展正在重塑射频工程 —— 比如毫米波相控阵实现超高速通信，AI 加速滤波器参数优化，LTCC 推动 SiP 小型化。资深工程师需主动拥抱这些技术，避免陷入 “经验过时” 的困境。

5.1 高频段设计：毫米波与太赫兹技术

高频段（毫米波：30-300GHz，太赫兹：0.3-10THz）是 6G 通信、高精度雷达的核心频段，其技术难点在于 “传输损耗大、天线增益要求高、馈电网络复杂”。

表 5-1：毫米波阵列天线波束扫描技术核心拆解

技术原理	核心挑战	工程应用场景	工程案例（6G 毫米波基站天线）	未来趋势
相控阵技术	1. 相位 shifter 精度： - 相位误差≤5°（否则波束指向偏差 > 1°） - 插入损耗≤3dB（避免阵列增益下降）2. 馈电网络设计： - 功率分配均匀性≤±0.5dB（确保阵列幅度一致） - 时延匹配≤10ps（避免相位失真）3. 散热： - 阵列单元功耗 0.5W / 个（64 单元总功耗 32W） - 结温≤125℃（GaN 器件上限）	1. 6G 通信基站（28GHz/60GHz）2. 汽车毫米波雷达（77GHz）3. 卫星通信（Ka 频段：26-40GHz）	设计目标： - 阵列规模：8×8=64 单元 - 波束扫描范围：±60° - 增益：≥25dBi - 半功率波束宽度（HPBW）：5°实现方案： 1. 相位 shifter：GaAs MMIC（相位误差 3°，IL=2.5dB） 2. 馈电网络：威尔金森功分器（分配均匀性 ±0.3dB） 3. 散热：液冷散热（热阻 1.5℃/W，总结温 85℃）测试结果： - 波束指向精度：±0.5° - 扫描范围内增益波动：≤1dB - 旁瓣抑制：≤-25dB	1. 大规模 MIMO： - 阵列规模从 64 单元→1024 单元（提升波束赋形灵活性） - 基于 AI 的波束优化（实时调整指向，适应用户移动）2. 混合波束成形： - 射频域（粗调）+ 基带域（细调） - 降低馈电网络复杂度（减少相位 shifter 数量）3. 新材料应用： - 石墨烯相位 shifter（插入损耗≤1dB，速度提升 10 倍）
透镜天线技术	1. 透镜材料： - 介电常数均匀性≤±1%（否则波束畸变） - 损耗正切 tanδ≤0.001（28GHz 时介质损耗≤0.5dB）2. 透镜加工精度： - 表面粗糙度≤0.1λ（λ=10.7mm@28GHz） - 尺寸误差≤0.05mm（避免焦距偏差）	1. 毫米波成像（94GHz）2. 短距离通信（60GHz）	设计目标： - 透镜类型：介质透镜（ε_r=3.0，tanδ=0.0005） - 焦距：50mm - 增益：≥28dBi实现方案： 1. 材料：氮化铝（AlN，ε_r=9.0，tanδ=0.0002，适合高功率） 2. 加工：五轴数控机床（表面粗糙度 0.05mm）测试结果： - 增益：29dBi - 波束宽度：3° - 介质损耗：0.3dB	1. 超材料透镜： - 人工结构设计（如金属贴片阵列） - 实现负介电常数 / 磁导率，突破传统透镜限制2. 可重构透镜： - 嵌入变容管 / 相位 shifter - 实时调整透镜焦距，适应多用户场景

表 5-2：太赫兹技术核心拆解（0.3-10THz）

技术原理	核心挑战	工程应用场景	工程案例（太赫兹成像）	未来趋势
太赫兹源与探测器	1. 太赫兹源功率： - 0.3THz：功率≤10mW（商用 GaAs 器件） - 1THz：功率≤1mW（需量子级联激光器 QCL）2. 探测器灵敏度： - 噪声等效功率（NEP）≤1e-12 W/√Hz（否则成像信噪比低）3. 传输损耗： - 大气损耗：0.3THz 时≈0.1dB/m，1THz 时≈1dB/m（限制传输距离）	1. 安全检查（太赫兹成像，穿透衣物）2. 生物医学（细胞成像，无辐射）3. 高速通信（1THz 带宽≥100Gbps）	设计目标： - 频率：0.3THz - 成像分辨率：1mm - 成像距离：2m实现方案： 1. 太赫兹源：GaAs Schottky 二极管（功率 5mW） 2. 探测器：超导探测器（NEP=5e-13 W/√Hz） 3. 成像系统：面阵扫描（320×240 像素）测试结果： - 成像时间：1 秒 / 帧 - 分辨率：0.8mm - 信噪比：≥30dB	1. 高功率太赫兹源： - 基于量子级联激光器（QCL），功率提升至 100mW（1THz） - 基于自由电子激光（FEL），功率≥1W（科研场景）2. 低损耗传输： - 太赫兹波导（如金属波导、光子晶体波导） - 传输损耗降至 0.05dB/m（0.3THz）3. 集成化： - 太赫兹源 - 探测器 - 天线集成在单一芯片（SiGe 工艺）

5.2 材料突破：LTCC 与新型半导体材料

材料是射频工程的 “基础支撑”——LTCC 实现 SiP 小型化，GaN-on-Diamond 提升功率器件散热，石墨烯拓展高频应用。

表 5-3：低温共烧陶瓷（LTCC）在 SiP 中的应用核心拆解

技术原理	核心挑战	工程应用场景	工程案例（物联网 SiP 模块）	未来趋势
多层陶瓷集成	1. 层间对准精度： - 偏差≤0.05mm（否则互联开路 / 短路） - 烧结收缩率均匀性≤±0.5%（避免翘曲）2. 金属化： - 导体电阻：Ag 浆料≤10mΩ/cm（2GHz 时损耗≤0.1dB） - 附着力：≥5N/mm²（避免脱落）3. 射频性能： - 介电常数稳定性：ε_r=7.8±0.1（-40~85℃） - 损耗正切 tanδ≤0.002（2GHz 时介质损耗≤0.2dB）	1. 物联网模块（SiP：射频 + 基带 + 存储器）2. 汽车电子（毫米波雷达 SiP）3. 可穿戴设备（小型化射频模块）	设计目标： - SiP 尺寸：10mm×10mm×1.5mm - 集成功能：LNA、Mixer、VCO、基带芯片、天线 - 频率：2.4GHz（蓝牙 / WiFi）实现方案： 1. LTCC 基板： - 层数：8 层（信号层 2 层、接地层 2 层、电源层 2 层、天线层 2 层） - 材料：村田 LTCC（ε_r=7.8，tanδ=0.0015） 2. 集成工艺： - 芯片贴装：Flip Chip（减少引线电感） - 天线：内置微带天线（增益 2dBi，VSWR≤1.5）测试结果： - 射频性能： - LNA 增益：18dB，NF=1.5dB - 天线效率：75% - 可靠性： - 高低温循环（-40~85℃，1000 次）：无失效 - 湿度测试（85% RH，1000 小时）：无腐蚀	1. 更高集成度： - 层数从 8 层→20 层（集成更多功能，如滤波器、功分器） - 三维集成（叠层芯片，减少平面尺寸）2. 低损耗材料： - 开发超低 tanδ 材料（tanδ≤0.0005，10GHz 时损耗≤0.1dB） - 加入纳米颗粒（如 Al2O3），提升介电常数稳定性3. 与其他工艺融合： - LTCC+PCB 混合基板（LTCC 做射频部分，PCB 做基带部分） - LTCC+MEMS（集成传感器，如温度传感器、压力传感器）

表 5-4：新型半导体材料（GaN-on-Diamond、石墨烯）核心拆解

材料类型	核心特性	核心挑战	工程应用场景	工程案例
GaN-on-Diamond	1. 导热系数： - Diamond 导热系数 2000-2500 W/(m・K)（是 GaN-on-SiC 的 5 倍）2. 电学性能： - 击穿电压≥150V（与 GaN-on-SiC 相当） - 电子迁移率≥2000 cm²/V・s	1. 异质结生长： - GaN 与 Diamond 晶格失配率大（17%），易产生缺陷 - 生长温度高（≥1000℃），Diamond 易石墨化2. 成本： - Diamond 衬底成本是 SiC 的 10 倍（商用化难度大）	1. 高功率 PA（如雷达、基站）2. 高温应用（如航空航天，150℃以上）	案例：雷达 PA 设计 - 器件结构：GaN-on-Diamond HEMT（尺寸 1mm×0.1mm） - 性能： - 输出功率：50W（28GHz，占空比 10%） - 效率：60% - 结温：90℃（功耗 20W，传统 GaN-on-SiC 为 150℃） - 优势：结温降低 60℃，可靠性提升 2 倍
石墨烯	1. 电学性能： - 电子迁移率≥1e5 cm²/V・s（是 GaAs 的 10 倍） - 截止频率≥1THz（理论值）2. 机械性能： - 拉伸强度≥130GPa（是钢的 100 倍） - 厚度仅 0.34nm（适合柔性应用）	1. 接触电阻： - 金属与石墨烯接触电阻≥100Ω・μm（导致高频损耗大）2. 带隙： - 本征石墨烯无带隙（无法实现开关功能，需人工打开带隙）3. 量产： - 大面积高质量石墨烯制备难度大（转移过程易破损）	1. 高频射频开关（如毫米波开关）2. 柔性射频器件（如可穿戴设备）3. 太赫兹探测器	案例：毫米波开关设计 - 器件结构：石墨烯基 SPDT 开关（频率 60GHz） - 性能： - 插入损耗：0.5dB - 隔离度：≥30dB - 开关速度：≤1ns - 优势：比传统 GaAs 开关插入损耗低 0.3dB，速度快 5 倍

5.3 AI 辅助设计：神经网络与机器学习

AI 正在改变射频设计的 “范式”—— 传统设计依赖经验迭代（如滤波器参数优化需 10 次以上仿真），AI 可通过神经网络代理模型将设计时间缩短 90%，同时提升设计性能。

表 5-5：神经网络代理模型加速参数优化核心拆解

技术原理	核心流程	核心挑战	工程应用场景	工程案例（滤波器参数优化）
神经网络代理模型	1. 数据采集： - 用 ADS/HFSS 生成样本数据（输入：滤波器尺寸参数，输出：S11、S21） - 样本数量：1000-5000 组（确保覆盖参数空间）2. 模型训练： - 网络结构：全连接神经网络（输入层→隐藏层 ×3→输出层） - 损失函数：均方误差（MSE），优化器：Adam3. 优化设计： - 目标函数：S11≤-20dB，S21≥-1dB，带外抑制≤-45dB - 优化算法：遗传算法（GA）或粒子群优化（PSO）4. 结果验证： - 用 ADS/HFSS 验证 AI 优化结果（误差≤5%）	1. 数据质量： - 样本分布不均匀（部分参数区域样本少，模型精度低） - 噪声干扰（仿真数据含噪声，导致模型过拟合）2. 模型泛化能力： - 对未训练的参数范围，预测误差大（>10%）3. 可解释性： - 神经网络是 “黑箱”，无法解释参数与性能的物理关系	1. 滤波器参数优化（LC/SAW/BAW）2. 天线设计（如微带天线尺寸优化）3. PA 匹配网络设计	设计目标： - 滤波器类型：Chebyshev 带通滤波器（中心频率 3.5GHz，带宽 100MHz） - 输入参数： - 谐振器长度 L1-L4（1.5-2.5mm） - 耦合间距 S1-S3（0.1-0.5mm） - 输出参数：S11、S21、带外抑制（4GHz）实现流程： 1. 数据采集：ADS 生成 3000 组样本（参数随机分布） 2. 模型训练： - 网络结构：输入层 8 个节点（4 个 L+3 个 S + 频率），隐藏层 16×3，输出层 3 个节点（S11/S21 / 带外抑制） - 训练结果：MSE=0.001（预测误差≤0.5dB） 3. 优化： - 遗传算法迭代 50 次，得到最优参数 4. 验证： - ADS 仿真结果：S11=-22dB，S21=-0.8dB，带外抑制 =-48dB - 与 AI 预测偏差：≤0.3dB设计效率： - 传统方法：10 次仿真，2 小时 - AI 方法：模型训练 1 小时，优化 10 分钟，总时间 1.17 小时（缩短 41%）
AI 故障诊断	1. 数据采集： - 记录故障案例（如 S11 超标、NF 升高）的测试数据（VNA/Spectrum 仪数据） - 样本数量：500-1000 个故障案例2. 模型训练： - 网络结构：卷积神经网络（CNN，处理频谱数据）+ 循环神经网络（RNN，处理时序数据） - 分类任务：故障类型识别（如传输线开路、LNA 偏置漂移）3. 实时诊断： - 接入测试仪器，实时采集数据 - 模型输出故障类型与定位（准确率≥95%）	1. 故障样本稀缺： - 部分故障（如芯片内部损坏）发生概率低，样本少2. 环境干扰： - 测试环境噪声导致数据波动，模型误判率高3. 实时性： - 模型推理时间≥1 秒，无法满足量产测试需求（需≤100ms）	1. 射频模块量产故障诊断2. 基站现场维护（远程诊断）3. 雷达系统故障定位	案例：手机射频前端故障诊断 - 故障类型： 1. 滤波器开路（S21=-20dB） 2. LNA 偏置漂移（NF=5dB） 3. 天线接触不良（S11=-5dB） - 数据采集： - 每种故障采集 200 个样本（含正常样本 200 个） - 数据类型：VNA S 参数（频域）、频谱仪杂散数据 - 模型训练： - CNN+RNN 混合模型，准确率 98% - 实时诊断： - 推理时间：50ms - 定位精度：≤1mm（如天线接触不良的位置）
