引言：为什么要梳理射频工程师的知识图谱？

作为一名在射频领域摸爬滚打多年的工程师，从最初调试第一个 LNA 时的手足无措，到如今主导 5G 基站射频前端设计，深刻体会到 “体系化知识” 对工程师成长的重要性。射频工程横跨电磁场、半导体、电路设计、系统集成等多个领域，若没有清晰的知识框架，很容易陷入 “懂点但不精通” 的困境 —— 比如能熟练用 Smith 圆图做匹配，却不懂背后的微波网络理论；能完成 PA 仿真，却解决不了量产时的一致性问题。

这篇文章旨在搭建一套 “从基础到前沿、从理论到工程” 的射频资深工程师知识图谱，呈现核心内容，既适合初入行业的新人打基础，也能帮资深工程师查漏补缺。全文涵盖100 + 核心知识点，耐心读完，你会对射频工程师的能力边界有全新认知。

一、核心能力矩阵：射频工程师的 “基本功”

核心能力矩阵是射频工程师的 “立身之本”，涵盖理论基础、电路设计、工程实现三大维度。这部分内容看似基础，却是区分 “新手” 与 “资深” 的关键 —— 资深工程师能将理论灵活应用于工程实践，而不是死记公式。

1.1 理论基础能力：从 “公式” 到 “应用” 的跨越

理论基础不是 “背公式”，而是理解 “公式背后的物理意义” 以及 “在什么场景用什么理论”。比如同样是电磁仿真，HFSS 和 CST 的算法差异，本质是 FDTD 与 MoM 的适用场景不同。

表 1-1：电磁场理论核心知识点拆解

理论分支	核心内容	物理意义	边界条件应用场景	工程案例
麦克斯韦方程组	1. 高斯电场定律（∮E・dS = Q/ε₀）2. 高斯磁场定律（∮B・dS = 0）3. 法拉第电磁感应定律（∮E・dl = -dΦB/dt）4. 安培环路定律（∮B・dl = μ₀I + μ₀ε₀dΦE/dt）	1. 电场由电荷产生2. 磁场无孤立磁极3. 变化的磁场产生电场4. 电流和变化的电场产生磁场	1. 导体边界（E 切向 = 0，B 法向 = 0）2. 介质分界面（E 切向连续，D 法向连续）3. 辐射边界（吸收电磁波，无反射）	1. 射频 PCB 设计中，导体边缘的电场集中问题2. 天线罩设计中，介质分界面的反射抑制
波导 / 传输线理论	1. TEM 波传播模型（无纵向场分量）2. 特性阻抗 Z₀ = √(L/C)（L：单位长度电感，C：单位长度电容）3. 传输损耗（导体损耗 + 介质损耗）	1. 描述电磁波在有限空间的传播规律2. 特性阻抗决定信号反射程度3. 传输损耗限制信号传输距离	1. 同轴线（内外导体同轴，TEM 波）2. 微带线（介质基板上的导体带，准 TEM 波）3. 波导（金属空腔，TE/TM 波）	1. 5G 基站中，用微带线实现射频链路的小型化2. 卫星通信中，用波导降低高频信号的传输损耗
电磁仿真原理	1. FDTD（时域有限差分法）：时域离散求解，适合瞬态分析2. MoM（矩量法）：频域积分方程，适合辐射问题3. FEM（有限元法）：域分解，适合复杂结构	1. FDTD：能捕捉信号的时域波形（如脉冲信号）2. MoM：计算天线辐射方向图效率高3. FEM：处理不规则形状（如腔体滤波器）更灵活	1. FDTD：PCB 信号完整性仿真（时序分析）2. MoM：天线设计（方向图、增益计算）3. FEM：腔体滤波器设计（耦合系数计算）	1. 用 FDTD 仿真高速射频信号在 PCB 中的串扰2. 用 MoM 仿真 5G 毫米波天线的辐射性能3. 用 FEM 仿真汽车雷达的腔体滤波器
HFSS vs CST 对比	1. 算法核心：HFSS（FEM），CST（FDTD 为主）2. 仿真速度：CST 时域仿真快，HFSS 频域高精度场景快3. 适用场景：HFSS（复杂结构 + 高精度），CST（瞬态分析 + 系统级）	1. 算法差异导致适用场景不同2. 精度与速度的权衡	1. HFSS：天线罩、腔体滤波器、多物理场耦合2. CST：PCB 信号完整性、EMC 辐射测试、雷达系统级仿真	1. 用 HFSS 设计毫米波相控阵天线（高精度要求）2. 用 CST 仿真射频模块的 EMC 辐射（瞬态分析需求）

表 1-2：微波网络分析核心知识点拆解

分析内容	核心参数 / 工具	物理意义	变换关系	工程应用场景
S/Y/Z 参数矩阵	1. S 参数（散射参数）：描述端口间的功率传输与反射2. Y 参数（导纳参数）：描述端口电流与电压的关系3. Z 参数（阻抗参数）：描述端口电压与电流的关系	1. S11：输入反射系数（衡量匹配好坏）2. S21：正向传输系数（衡量增益 / 损耗）3. Y 参数：适合并联网络分析（如滤波器）4. Z 参数：适合串联网络分析（如传输线）	1. Z→Y：Y = Z⁻¹（矩阵求逆）2. S→Z：Z = (I + S)(I - S)⁻¹・Z₀（Z₀：参考阻抗）3. Y→S：S = (Y₀ - Y)(Y₀ + Y)⁻¹（Y₀ = 1/Z₀）	1. 用 S 参数测试射频模块的输入输出匹配（S11/S22）2. 用 Y 参数设计并联型滤波器（如 LC 低通）3. 用 Z 参数分析串联传输线的阻抗变化
Smith 圆图进阶应用	1. 阻抗匹配拓扑（串联电容 / 电感、并联电容 / 电感、L 型、π 型、T 型）2. 等噪声圆、等增益圆3. 失配损耗计算	1. 将复阻抗 / 导纳映射到平面图形，简化匹配设计2. 等噪声圆：找到最低噪声的匹配点3. 等增益圆：在匹配的同时保证增益	1. 串联匹配：将阻抗从 A 点沿等电阻圆移动到 B 点2. 并联匹配：将阻抗从 A 点沿等电导圆移动到 B 点3. L 型匹配：用两个元件实现任意阻抗到 Z₀的匹配	1. LNA 设计中，用等噪声圆找到 “低噪声 + 好匹配” 的平衡点2. PA 设计中，用等增益圆优化输出匹配，保证功率输出3. 滤波器与传输线的匹配，用 π 型拓扑降低插入损耗

表 1-3：半导体物理核心知识点拆解（GaAs/GaN/Si 工艺对比）

工艺类型	击穿电压（典型值）	电子迁移率（典型值，cm²/V・s）	最大工作频率（典型值）	功率密度（典型值，W/mm）	成本	适用场景	优缺点
GaAs	30-50V	8000-10000	40-60GHz	1-2	中高	1. 低噪声放大器（LNA）2. 中小功率 PA（如手机射频前端）3. 卫星通信接收机	优点：低噪声、高频率、线性度好缺点：击穿电压低、功率密度小、成本高
GaN	60-150V	2000-4000	30-100GHz	5-10	高	1. 大功率 PA（如基站、雷达）2. 高温环境应用（如航空航天）3. 毫米波功率器件	优点：高击穿电压、高功率密度、耐高温、宽频带缺点：噪声系数比 GaAs 高、成本高、工艺复杂度高
Si	10-30V	1500-2000	1-10GHz	0.5-1	低	1. 低成本射频前端（如物联网模块）2. 低频段 PA（如 FM 收音机）3. 射频开关	优点：成本低、工艺成熟、集成度高缺点：频率低、功率密度小、高频损耗大

1.2 射频电路设计能力：从 “模块” 到 “系统” 的整合

射频电路设计不是 “孤立设计单个模块”，而是 “让每个模块在系统中协同工作”。比如 LNA 的噪声性能会影响整个接收链路的灵敏度，PA 的线性度会影响信号的失真程度，必须结合系统需求设计。

表 1-4：射频核心模块设计拆解（LNA/PA/Mixer/VCO/ 滤波器）

模块名称	核心功能	关键技术点（详细拆解）	设计挑战（问题 + 解决方案）	性能指标（定义 + 测试方法）	工程案例（参数 + 效果）
LNA（低噪声放大器）	放大微弱射频信号，抑制噪声	1. 噪声圆匹配拓扑： - 噪声圆：描述不同阻抗下的噪声系数，圆心为（Γ_opt，0），半径为 r_n - 拓扑选择：L 型（2 元件，简单）、π 型（3 元件，匹配范围宽）2. 稳定性因子 K-Δ 判据： - K = (1 -	S11	² -	S22
PA（功率放大器）	放大射频信号功率，驱动负载	1. Load-pull 仿真： - 目的：找到最优负载阻抗（Z_L_opt），使 PA 输出功率最大、效率最高 - 方法：固定输入功率，扫描负载阻抗，记录 P_out、效率、线性度2. 谐波终端处理： - 目的：抑制 2 次 / 3 次谐波（如 2 次谐波≤-40dBc） - 方法：在输出端加谐波陷波电路（如串联 LC 回路）3. 热设计： - 热阻计算：R_θJA = (T_J - T_A)/P_D（T_J：结温，T_A：环境温度） - 散热方式：散热片、导热垫、风扇	1. 挑战 1：效率 - 线性度 - 热管理协同优化 - 问题：高效率（如 Doherty 架构）可能导致线性度差，高线性度（如 A 类）效率低 - 解决方案：用 Doherty PA + 数字预失真（DPD），效率提升至 45%，三阶交调失真（IMD3）≤-50dBc2. 挑战 2：热失控 - 问题：PA 功耗大（如 20W），结温过高（T_J>150℃）导致器件烧毁 - 解决方案： - 选用低热阻封装（如 TO-254） - 设计散热片（R_θJA≤5℃/W） - 加温度保护电路（T_J>120℃时降功率）3. 挑战 3：宽频带覆盖 - 问题：5G 需要覆盖 3.3-3.8GHz，传统 PA 带宽窄 - 解决方案：用宽带匹配网络（如传输线变压器），带宽扩展至 500MHz	1. 输出功率（P_out）： - 定义：PA 输出端的最大平均功率（典型值 10-100W） - 测试方法：功率计（如 Agilent N1921A），连接 PA 输出，测饱和功率2. 效率（η）： - 定义：输出功率 / 输入功耗（典型值 30-60%） - 测试方法：功率计测 P_out，电源测输入电流 / 电压，η=P_out/(V_in*I_in))3. 三阶交调点（IP3）： - 定义：描述线性度，IP3 越高越好（典型值 30-50dBm） - 测试方法：信号源输出两个邻近频率（f1、f2），频谱仪测 2f1-f2/2f2-f1 的功率，计算 IP3	案例：5G 基站 PA 设计 - 参数：频率 3.3-3.8GHz，P_out=50W，η=48%，IP3=45dBm，2 次谐波≤-45dBc - 效果：覆盖半径提升 15%，能耗降低 20%
Mixer（混频器）	实现频率变换（上变频 / 下变频）	1. 端口隔离度优化： - 本振（LO）- 射频（RF）隔离：抑制 LO 信号泄漏到 RF 端 - 本振（LO）- 中频（IF）隔离：抑制 LO 信号泄漏到 IF 端 - 方法：加隔离电阻、屏蔽腔体、滤波网络2. 本振泄露抑制： - 目的：LO 泄露会干扰后级电路（如 IF 放大器） - 方法：在 IF 端加低通滤波器，在 LO 端加匹配网络3. 非线性抑制： - 目的：减少交调失真（IIP3） - 方法：选用高线性度器件（如 GaAs 开关管）、优化偏置电压	1. 挑战 1：交调失真（IIP3）提升 - 问题：Mixer 的非线性会产生多个交调分量，影响信号质量 - 解决方案： - 选用 IIP3 高的器件（如 IIP3≥25dBm） - 优化 LO 功率（避免过大导致非线性） - 加预失真电路补偿非线性2. 挑战 2：端口隔离度不足 - 问题：LO-RF 隔离差（如 < 20dB），导致 LO 信号进入 RF 端，干扰接收 - 解决方案： - 在 RF 端加带通滤波器（抑制 LO 频率） - 用屏蔽腔体分隔 RF/LO/IF 端口 - 设计隔离电阻网络（提升隔离度 10-15dB）3. 挑战 3：变频损耗大 - 问题：Mixer 的变频损耗（如 6-10dB）会降低链路灵敏度 - 解决方案： - 选用低损耗器件 - 在 IF 端加低噪声放大器（补偿损耗）	1. 变频损耗（L_conv）： - 定义：RF 输入功率 / IF 输出功率（典型值 5-10dB） - 测试方法：VNA 测 RF 到 IF 的传输系数2. 端口隔离度（Isolation）： - 定义：LO 输入功率 / RF 泄露功率（典型值 20-40dB） - 测试方法：信号源加 LO 功率，频谱仪测 RF 端的泄露功率3. 二阶交调点（IIP2）/ 三阶交调点（IIP3）： - 定义：描述线性度，IIP2≥40dBm，IIP3≥25dBm - 测试方法：双音信号测试，测交调分量功率	案例：5G 手机混频器设计 - 参数：频率 RF=3.5GHz，LO=3GHz，IF=500MHz，L_conv=7dB，LO-RF 隔离 = 35dB，IIP3=28dBm - 效果：IF 端 LO 泄露≤-50dBm，满足手机射频前端干扰要求
VCO（压控振荡器）	输出频率随控制电压变化的射频信号	1. 相位噪声模型（Leeson 公式）： - L (f) = 10lg [(2kT/R_p)/(4π²f₀²C_t²Δf) + (f_c/f)³ + (f_c/f)²]（k：玻尔兹曼常数，T：温度，R_p：谐振器并联电阻，f₀：中心频率，C_t：总电容，Δf：频偏，f_c： corner 频率）2. 变容管 Q 值： - Q = 1/(ωR_s C_j)（R_s：变容管串联电阻，C_j：结电容） - Q 值越高，相位噪声越好3. 调谐范围设计： - 调谐范围 = (f_max - f_min)/f_center × 100% - 方法：选用宽调谐变容管、优化谐振网络	1. 挑战 1：调谐范围与相噪矛盾 - 问题：宽调谐范围需要变容管电容变化大，但会导致 Q 值降低，相噪恶化 - 解决方案： - 用分段调谐（多组变容管 + 开关，分频段优化） - 选用高 Q 值宽调谐变容管（如 Skyworks SMV1405）2. 挑战 2：电源噪声抑制 - 问题：电源电压波动会导致频率漂移（如 1mV 波动→1kHz 频率偏移） - 解决方案： - 加电源滤波网络（如 π 型 RC 滤波） - 用低压差稳压器（LDO）供电（纹波≤10μV）3. 挑战 3：温度稳定性 - 问题：温度变化导致谐振器参数变化（如陶瓷谐振器温度系数 20ppm/℃） - 解决方案： - 选用低温度系数谐振器（如 SAW 谐振器，温度系数≤5ppm/℃） - 加温度补偿电路（如负温度系数电阻）	1. 相位噪声（L (f)）： - 定义：偏离中心频率 f 处的噪声功率与载波功率的比值（典型值：1kHz 频偏≤-100dBc/Hz） - 测试方法：信号源分析仪（如 Agilent E5052B）2. 调谐范围： - 定义：控制电压变化时，输出频率的变化范围（典型值 10-20%） - 测试方法：扫频仪测不同控制电压下的输出频率3. 频率稳定度： - 定义：温度 / 电源变化时，频率的变化程度（典型值≤10ppm/℃） - 测试方法：高低温箱 + 频率计，测不同温度下的频率	案例：5G 基站 VCO 设计 - 参数：中心频率 10GHz，调谐范围 9.5-10.5GHz（10%），1kHz 频偏相位噪声≤-110dBc/Hz，温度稳定度≤5ppm/℃ - 效果：满足基站频率合成器的频率精度要求
滤波器（Filter）	允许特定频率信号通过，抑制其他频率信号	1. 耦合谐振器综合： - 谐振器类型：LC 谐振器、陶瓷谐振器、SAW 谐振器、BAW 谐振器 - 耦合方式：电磁耦合、电场耦合、磁场耦合 - 综合方法：低通原型变换（如 Chebyshev、Butterworth）2. Q 值实现技术： - 高 Q 方法：选用低损耗材料（如蓝宝石基板）、优化谐振器结构（如悬浮式）3. 带外抑制设计： - 方法：增加谐振器数量、加陷波电路、优化耦合结构	1. 挑战 1：插入损耗与带外抑制权衡 - 问题：高带外抑制需要多谐振器，但会增加插入损耗（如 5 个谐振器→插入损耗 2dB，10 个→4dB） - 解决方案： - 选用高 Q 谐振器（如 BAW 谐振器，Q>5000） - 优化耦合结构（减少谐振器间的损耗）2. 挑战 2：小型化与性能平衡 - 问题：手机等小型设备需要小尺寸滤波器，但尺寸减小会导致 Q 值降低 - 解决方案： - 用 SAW/BAW 谐振器（尺寸比 LC 小 10 倍） - 多层设计（如 LTCC 工艺，立体布局）3. 挑战 3：温度稳定性 - 问题：温度变化导致谐振频率偏移，带外抑制恶化 - 解决方案： - 选用温度补偿型谐振器（如 TC-SAW） - 加温度补偿电路（如热敏电阻）	1. 插入损耗（IL）： - 定义：通过滤波器的信号功率损耗（典型值 0.5-3dB） - 测试方法：VNA 测滤波器的 S21 参数2. 带外抑制（OOB）： - 定义：带外特定频率的抑制程度（典型值：2 倍中心频率处≤-40dB） - 测试方法：VNA 扫频，测带外频率的 S213. 带内波纹（Ripple）： - 定义：带内频率响应的波动（典型值≤0.5dB） - 测试方法：VNA 测带内 S21 的波动	案例：5G 手机 SAW 滤波器设计 - 参数：中心频率 3.5GHz，带宽 100MHz，IL=1.2dB，带外抑制（4GHz 处）≤-45dB，带内波纹≤0.3dB - 效果：抑制邻道干扰，提升通话质量

1.3 工程实现能力：从 “仿真” 到 “量产” 的落地

很多工程师能做好仿真，但一到量产就出问题 —— 比如仿真时 S11 很好，量产时却有 20% 的产品 VSWR 超标。工程实现能力就是解决 “仿真与量产差距” 的关键，涵盖链路预算、EMC/EMI 设计、量产一致性控制。

表 1-5：射频链路预算核心知识点拆解

链路类型	核心公式 / 参数	计算步骤	工程应用场景	常见问题与解决方案
接收链路预算	1. Friis 公式（噪声系数）：NF_total = NF1 + (NF2 - 1)/G1 + (NF3 - 1)/(G1G2) + ...（NF1：第一级噪声系数，G1：第一级增益）2. 灵敏度（Sensitivity）：S = -174dBm/Hz + 10lg (BW) + NF_total + SNR_min（BW：带宽，SNR_min：最小信噪比）3. 动态范围（DR）：DR = (P1dB - S)（P1dB：1dB 压缩点功率，S：灵敏度）	1. 确定链路结构（如：天线→滤波器→LNA→Mixer→IF 放大器）2. 收集各模块参数（NF、G、P1dB）3. 用 Friis 公式算总噪声系数4. 计算灵敏度（根据系统要求的 SNR_min，如 6dB）5. 计算动态范围（确保能接收强弱信号）	1. 基站接收链路设计2. 卫星通信接收机设计3. 雷达接收系统设计	1. 问题 1：灵敏度不足 - 原因：第一级 LNA 的 NF 太高（如 2dB） - 解决方案：换用低 NF 的 LNA（如 1dB）2. 问题 2：动态范围小 - 原因：LNA 的 P1dB 太低（如 - 10dBm） - 解决方案：选用高 P1dB 的 LNA（如 - 5dBm），或加衰减器（牺牲灵敏度，提升动态范围）
发射链路预算	1. 输出功率预算：P_out_total = P_source + G_total - L_total（P_source：信号源功率，G_total：总增益，L_total：总损耗）2. 三阶交调失真（IMD3）：IMD3 = 2P_in - IP3（P_in：输入功率，IP3：三阶交调点）3. 谐波抑制：Harmonic_suppression = P_carrier - P_harmonic（典型值≤-40dBc）	1. 确定发射链路结构（如：信号源→调制器→PA→滤波器→天线）2. 收集各模块参数（G、L、IP3、谐波）3. 计算总输出功率（确保满足覆盖需求）4. 计算 IMD3（确保≤系统要求，如 - 50dBc）5. 计算谐波抑制（确保≤-40dBc）	1. 手机发射链路设计2. 基站发射链路设计3. 物联网模块发射设计	1. 问题 1：输出功率不足 - 原因：PA 增益不够（如 20dB）或滤波器损耗太大（如 3dB） - 解决方案：换用高增益 PA（如 25dB）或低损耗滤波器（如 1dB）2. 问题 2：IMD3 超标 - 原因：PA 的 IP3 太低（如 30dBm） - 解决方案：加 DPD 电路，提升 IP3 10dB

表 1-6：EMC/EMI 设计核心知识点拆解

EMC/EMI 类型	核心技术 / 方法	计算 / 设计步骤	工程应用场景	测试标准与合格要求
近场耦合抑制	1. 屏蔽腔体设计： - 谐振频率计算：f_c = c/(2a√(ε_r))（c：光速，a：腔体最大尺寸，ε_r：介质常数） - 屏蔽效能（SE）：SE = 20lg (E_in/E_out)（典型值≥60dB）2. 接地设计： - 单点接地（低频 < 1MHz） - 多点接地（高频 > 10MHz） - 混合接地（1-10MHz）	1. 确定干扰源（如 LO 信号、时钟信号）2. 计算屏蔽腔体的谐振频率（避免与干扰源频率重叠）3. 设计屏蔽结构（如金属腔体，缝隙≤λ/20，λ：干扰信号波长）4. 设计接地网络（高频模块多点接地，低频模块单点接地）	1. 射频模块屏蔽设计2. 基站设备 EMC 设计3. 汽车电子射频模块设计	1. 测试标准：CISPR 22（信息技术设备）2. 合格要求： - 辐射骚扰：30-1000MHz≤54dBμV/m（3m 法） - 传导骚扰：150kHz-30MHz≤40dBμV（电源端）
谐波辐射控制	1. PCB 叠层设计： - 层数：4 层（信号层 + 接地层 + 电源层 + 信号层） - 阻抗控制：微带线阻抗 50Ω，差分线阻抗 100Ω - 间距：射频线与地线间距≥3W（W：线宽）2. 滤波设计： - 电源滤波：π 型 RC 滤波（截止频率 f_c = 1/(2π√(RC))） - 信号滤波：带通滤波器（抑制谐波）	1. 分析谐波频率（如 PA 的 2 次谐波 7GHz）2. 设计 PCB 叠层（确保射频线有完整接地参考）3. 优化射频线布局（避免长距离平行走线，减少耦合）4. 在谐波频率处加滤波电路（如 7GHz 带阻滤波器）	1. 手机 PCB 设计2. 物联网模块 PCB 设计3. 雷达设备 PCB 设计	1. 测试标准：ETSI EN 301 489（无线设备 EMC）2. 合格要求： - 2 次谐波≤-30dBc - 3 次谐波≤-40dBc

表 1-7：量产一致性控制核心知识点拆解

控制类型	核心方法 / 工具	实施步骤	工程应用场景	效果验证与优化
蒙特卡洛分析	1. 原理：随机生成元件参数（基于容差，如电阻 ±5%），仿真关键指标（如 S11）2. 工具：ADS、HFSS、AWR3. 判定标准：95% 以上的仿真结果满足指标要求	1. 确定关键元件（如匹配电阻、电容、电感）2. 设置元件容差（如电容 ±10%，电感 ±5%）3. 设定仿真次数（如 1000 次）4. 运行蒙特卡洛仿真，统计指标合格率5. 若合格率 < 95%，优化元件容差（如换 ±5% 电容）	1. 射频模块量产设计2. 滤波器量产设计3. LNA 量产设计	1. 效果验证： - 仿真合格率：优化前 80%→优化后 98% - 实际量产合格率：97%（与仿真接近）2. 优化方向： - 对敏感元件（如影响 S11 的电容）选用高精度容差 - 对不敏感元件（如偏置电阻）选用低成本容差
关键参数灵敏度分析	1. 原理：改变单个元件参数，观察关键指标的变化幅度（如电容变化 10%，S11 变化多少）2. 工具：ADS（灵敏度分析模块）、Excel（数据统计）3. 敏感元件判定：指标变化幅度 > 5% 的元件为敏感元件	1. 确定关键指标（如 S11、NF、P_out）2. 选择待分析元件（如 R1、C1、L1）3. 逐个改变元件参数（如 ±10%），记录指标变化4. 计算灵敏度：Δ 指标 /Δ 元件参数5. 标记敏感元件（灵敏度 > 0.5dB/%）	1. PA 输出匹配设计2. VCO 调谐电路设计3. 滤波器耦合结构设计	1. 效果验证： - 识别敏感元件：C1（S11 灵敏度 0.8dB/%） - 优化后：换用 ±5% C1，S11 波动从 ±1.5dB→±0.8dB2. 优化方向： - 敏感元件选用高精度 - 设计补偿电路（如用可变电容补偿敏感电容的容差）

二、高阶分析能力：从 “解决问题” 到 “预判问题”

资深工程师与普通工程师的区别在于：普通工程师能 “解决已发生的问题”，资深工程师能 “预判并避免问题”。高阶分析能力涵盖故障诊断（解决已发生问题）和系统级协同设计（预判潜在问题）。

2.1 故障诊断技术：快速定位问题的 “方法论”

射频系统故障排查很容易 “瞎猜”—— 比如 S11 超标，就换匹配电容，换了十几个还没解决。资深工程师会用 “工具 + 逻辑” 定位问题，比如用 VNA 的时域功能找传输线阻抗不连续点。

表 2-1：射频故障诊断核心知识点拆解（工具 + 逻辑 + 案例）

故障类型	诊断工具	检测指标	故障定位逻辑	排查步骤	解决方案	实际案例（问题 + 排查 + 解决）
输入 / 输出匹配故障（S11/S22 超标）	矢量网络分析仪（VNA）	1. S11 参数（频域）：反射系数大小、相位2. 时域反射（TDR）：阻抗不连续点位置3. 史密斯圆图：阻抗偏离 50Ω 的程度	1. 若 S11 在全频段超标→匹配网络整体错误2. 若 S11 在特定频段超标→某元件参数错误（如电容值不对）3. 若 TDR 显示某位置阻抗突变→传输线断裂 / 短路 / 虚焊	1. 用 VNA 测 S11（频域），记录超标频段（如 2.4-2.5GHz）2. 切换到 TDR 模式，测阻抗不连续点位置（如距离端口 5mm 处）3. 检查该位置元件（如 C2，位于 5mm 处）4. 用万用表测 C2 容值（发现标注 10pF，实际 20pF）	1. 更换正确容值的电容（10pF）2. 重新焊接虚焊元件3. 修复断裂的传输线	案例：WiFi 模块 S11 超标（2.4GHz 处 S11=-8dB，要求≤-10dB） - 排查：TDR 显示 5mm 处阻抗突变，检查发现 C2（10pF）实际为 20pF - 解决：换 10pF C2，S11=-12dB（合格）
杂散信号干扰（频谱中有多余信号）	频谱分析仪（SA）	1. 杂散频率、功率2. 杂散与载波的关系（如 2 倍频、3 倍频）3. 杂散随输入功率的变化（线性 / 非线性）	1. 若杂散为载波的整数倍→谐波干扰（如 PA 的 2 次谐波）2. 若杂散为两个信号的和 / 差→交调干扰（如 f1+f2）3. 若杂散频率固定→本振泄漏（如 LO 信号）	1. 用 SA 测输出频谱，记录杂散频率（如 4.8GHz）和功率（-30dBm）2. 分析杂散与载波的关系（载波 2.4GHz，4.8GHz=2×2.4GHz→2 次谐波）3. 检查产生谐波的模块（PA）4. 测 PA 的谐波抑制（发现 2 次谐波抑制仅 - 30dBc，要求≤-40dBc）	1. 在 PA 输出端加谐波陷波电路（如串联 LC 回路，谐振频率 4.8GHz）2. 优化 PA 的负载匹配（提升谐波抑制）3. 加屏蔽腔体（抑制外部杂散耦合）	案例：蓝牙模块输出频谱有 4.8GHz 杂散（-30dBm，要求≤-40dBm） - 排查：4.8GHz=2×2.4GHz（载波），PA 谐波抑制不足 - 解决：加 4.8GHz 陷波电路，杂散降至 - 45dBm（合格）
噪声系数恶化（NF 升高）	噪声系数仪（如 Agilent N8975A）、VNA	1. 噪声系数（NF）：整机 NF、各模块 NF2. 增益（G）：各模块增益3. 偏置电压 / 电流：LNA、PA 的偏置	1. 若整机 NF 升高，且第一级 LNA 增益降低→LNA 故障（如偏置漂移、器件损坏）2. 若整机 NF 升高，且各模块增益正常→匹配网络故障（如反射增大）3. 若 NF 随温度升高而恶化→LNA 温度漂移（如偏置电路无温度补偿）	1. 用噪声系数仪测整机 NF（发现从 1.2dB 升至 2.5dB）2. 分段测试各模块 NF： - LNA：NF 从 1.0dB 升至 2.0dB，增益从 20dB 降至 18dB - 后续模块：NF 正常3. 检查 LNA 偏置（发现 Vcc 从 3.3V 降至 2.8V，原因是 LDO 损坏）	1. 更换 LDO（恢复 Vcc=3.3V）2. 加偏置电压监控电路（避免再次损坏）3. 对 LNA 加温度补偿电路（抑制温度漂移）	案例：基站接收链路 NF 从 1.2dB 升至 2.5dB - 排查：分段测试发现 LNA NF 升高，偏置 Vcc 降低 - 解决：换 LDO，NF 恢复 1.1dB
功率输出不足（P_out 降低）	功率计（如 Agilent N1921A）、频谱仪、VNA	1. 输出功率（P_out）：饱和功率、线性功率2. 增益（G）：PA 增益3. 谐波 / 交调：IMD3、谐波功率4. 负载阻抗（Z_L）：用 VNA 测 PA 输出负载	1. 若 P_out 降低且增益降低→PA 器件损坏 / 偏置错误2. 若 P_out 降低且谐波升高→PA 线性区压缩（如输入功率过大）3. 若 P_out 降低且 Z_L 偏离最优值→负载匹配故障（如滤波器损坏）	1. 用功率计测 PA 输出功率（从 50W 降至 30W）2. 用 VNA 测 PA 增益（从 25dB 降至 20dB）3. 检查 PA 偏置（发现 I_d 从 1.5A 降至 0.8A，原因是偏置电阻烧毁）4. 测 PA 输出负载（Z_L=55Ω，接近最优值 50Ω，无问题）	1. 更换偏置电阻（恢复 I_d=1.5A）2. 加过流保护电路（避免电阻烧毁）3. 定期检查偏置电路（预防性维护）	案例：基站 PA 输出功率从 50W 降至 30W - 排查：PA 增益降低，偏置电流减小，偏置电阻烧毁 - 解决：换电阻，P_out 恢复 51W

2.2 系统级协同设计：避免 “模块最优，系统最差” 的陷阱

很多工程师设计单个模块时指标很好（如 LNA NF=0.8dB，PA P_out=60W），但系统集成后却不达标（如整机灵敏度不足）—— 原因是忽略了模块间的协同。系统级协同设计就是 “从系统需求出发，优化模块间的交互”。

表 2-2：系统级协同设计核心知识点拆解

协同设计类型	核心目标	关键技术（详细拆解）	工具与方法	工程应用场景	协同效果（模块 vs 系统）
天线 - 射频前端联合仿真	1. 提升天线与前端的匹配（S11≤-15dB）2. 减少天线对前端的干扰（如 LO 泄露）3. 优化波束赋形效果（如雷达）	1. 天线建模： - 3D 建模工具：HFSS、CST、FEKO - 关键参数：增益、方向图、阻抗、极化2. 射频前端建模： - 电路建模工具：ADS、AWR - 关键参数：S 参数、NF、P_out3. 联合仿真方法： - 端口级联合：将天线 S 参数导入前端电路仿真 - 场路联合：将天线近场数据导入前端电磁仿真	1. 工具： - 3D 电磁仿真：HFSS（天线） - 电路仿真：ADS（前端） - 联合仿真接口：HFSS-ADS 协同模块2. 方法： - 第一步：单独仿真天线（S11=-18dB，增益 = 15dBi） - 第二步：单独仿真前端（NF=1.2dB，G=30dB） - 第三步：联合仿真（将天线 S11 导入前端，测整机 S11=-16dB，灵敏度 =-105dBm）	1. 5G 基站天线 - 前端设计2. 汽车雷达天线 - 前端设计3. 卫星通信天线 - 前端设计	1. 模块效果： - 天线 S11=-18dB，前端 S11=-17dB2. 系统效果（联合后）： - 整机 S11=-16dB（匹配良好） - 灵敏度 =-105dBm（比单独模块仿真低 2dB，符合预期）
数字预失真（DPD）与 PA 非线性模型闭环验证	1. 提升 PA 线性度（IMD3≤-50dBc）2. 保证 DPD 算法的有效性（补偿后线性度提升 10-20dB）3. 避免 DPD 与 PA 不匹配（如算法不适合 PA 模型）	1. PA 非线性模型： - 模型类型：记忆多项式模型（MPM）、Volterra 模型、X 参数模型 - 建模方法：用 NVNA 采集 PA 输入输出数据，拟合模型参数2. DPD 算法： - 算法类型：间接学习结构、直接学习结构 - 关键参数：阶数（如 5 阶、7 阶）、记忆深度（如 3、5）3. 闭环验证流程： - 第一步：建立 PA 非线性模型 - 第二步：设计 DPD 算法（基于 PA 模型） - 第三步：将 DPD 与 PA 级联，测试线性度 - 第四步：若 IMD3 不达标，优化 DPD 阶数 / 记忆深度	1. 工具： - PA 建模：NVNA（如 Agilent N5247A）、MATLAB（模型拟合） - DPD 设计：MATLAB（算法实现）、FPGA（硬件实现） - 测试：频谱仪（如 Agilent N9030A）、功率计2. 方法： - 采集 PA 数据：输入双音信号（f1=3.5GHz，f2=3.501GHz），测输出 IMD3 - 拟合 MPM 模型：阶数 5，记忆深度 3 - 设计 DPD：间接学习结构，5 阶 - 闭环测试：DPD+PA 级联，IMD3 从 - 30dBc→-52dBc	1. 5G 基站 PA 设计2. 卫星通信 PA 设计3. 广播电视发射机 PA 设计	1. 模块效果（PA 单独）： - P_out=50W，IMD3=-30dBc2. 系统效果（DPD+PA）： - P_out=49W（损耗 1W），IMD3=-52dBc - 满足系统线性度要求（≤-50dBc）
多物理场耦合分析（电磁 - 热 - 应力）	1. 避免电磁辐射导致的热问题（如 PA 电磁损耗→温度升高）2. 避免温度升高导致的电磁性能恶化（如滤波器温度漂移→S11 超标）3. 避免应力导致的结构损坏（如高温→基板变形）	1. 电磁 - 热耦合： - 电磁损耗计算：用 HFSS/CST 计算模块的功率损耗（如 PA 的导体损耗、介质损耗） - 热仿真：将电磁损耗作为热源，用 FloTHERM/ANSYS Icepak 仿真温度分布2. 热 - 电磁耦合： - 温度对电磁参数的影响：如介电常数 ε_r 随温度变化（ε_r = ε_0 (1 + αΔT)，α：温度系数） - 电磁仿真：在不同温度下（如 - 40℃、85℃）仿真 S 参数、NF3. 热 - 应力耦合： - 应力计算：用 ANSYS Mechanical 仿真高温下的基板应力（如 FR4 基板在 85℃的应力） - 结构优化：避免应力集中（如增加散热孔、优化基板厚度）	1. 工具： - 电磁仿真：HFSS、CST - 热仿真：FloTHERM、ANSYS Icepak - 应力仿真：ANSYS Mechanical、ABAQUS - 多物理场协同：ANSYS Workbench（电磁 - 热 - 应力协同接口）2. 方法： - 第一步：电磁仿真 PA 的功率损耗（5W） - 第二步：热仿真 PA 温度分布（T_J=120℃） - 第三步：应力仿真 PA 基板应力（20MPa，小于 FR4 的断裂应力 50MPa） - 第四步：在 85℃下仿真 PA 的 S11（从 - 18dB→-16dB，仍合格）	1. 高功率 PA 设计2. 毫米波相控阵天线设计3. 航空航天射频模块设计	1. 单物理场效果（仅电磁）： - PA S11=-18dB，P_out=50W2. 多物理场效果（电磁 - 热 - 应力）： - 温度：T_J=120℃（≤150℃，安全） - 电磁：85℃下 S11=-16dB（合格） - 应力：20MPa（安全） - 避免了 “只看电磁，忽略热应力” 导致的损坏

三、知识图谱架构：搭建 “系统化” 的知识网络

很多工程师学了很多知识点，但 “零散不成体系”—— 比如懂 HFSS 仿真，却不懂背后的电磁场理论；懂 PA 设计，却不懂量产工艺。知识图谱架构就是将 “零散知识点” 串联成 “系统化知识网络”，涵盖理论基础、设计能力、验证能力、制造知识四大维度。

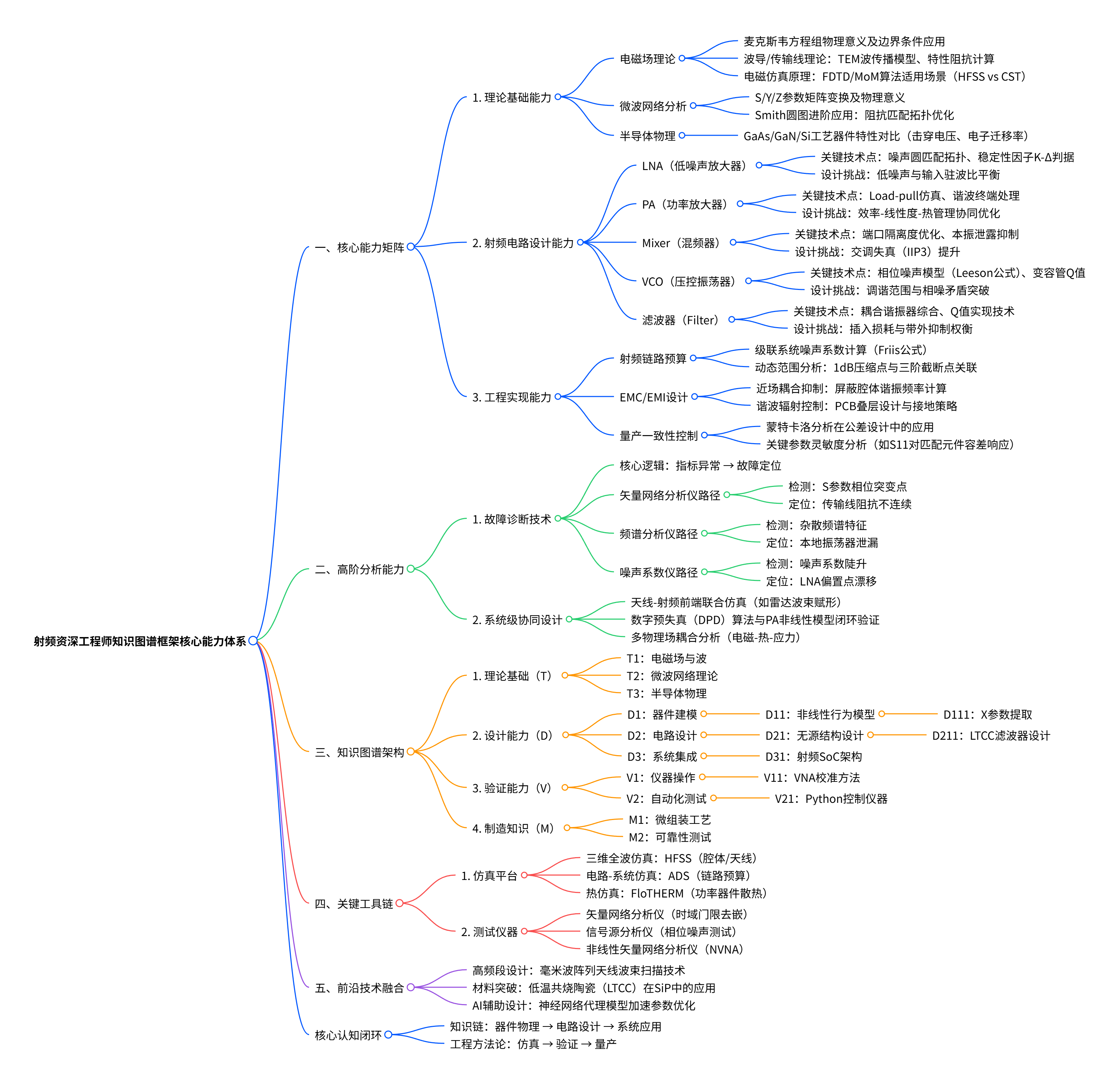

表 3-1：射频工程知识图谱架构拆解（四级结构：领域→子领域→知识点→核心技能）

一级领域（领域）	二级领域（子领域）	三级领域（知识点）	四级领域（核心技能）	学习资源（书籍 / 课程 / 工具）	考核标准（会做什么 = 掌握）
理论基础（T）	T1：电磁场与波	T11：麦克斯韦方程组	1. 能解释四个方程的物理意义2. 能应用边界条件分析实际问题（如导体边缘电场）3. 能计算简单结构的电磁场分布（如平行板电容器）	1. 书籍：《电磁场与电磁波》（谢处方）、《Microwave Engineering》（David Pozar）2. 课程：MIT 6.013 Electromagnetics3. 工具：COMSOL Multiphysics（电磁场仿真）	1. 能推导麦克斯韦方程组的积分形式与微分形式2. 能计算同轴线的电场分布3. 能分析介质分界面的反射与折射
		T12：波导 / 传输线理论	1. 能区分 TEM/TE/TM 波的特点2. 能计算微带线的特性阻抗3. 能分析传输线的损耗（导体 / 介质）	1. 书籍：《传输线理论》（Harrington）、《Microstrip Lines and Slotlines》（Balanis）2. 课程：Coursera “Microwave Engineering”3. 工具：ADS（传输线仿真）	1. 能计算 50Ω 微带线的线宽（给定基板参数：ε_r=4.4，h=0.8mm）2. 能分析同轴线的传输损耗（给定频率 10GHz）3. 能设计 1/4 波长阻抗变换器
		T13：电磁仿真原理	1. 能区分 FDTD/MoM/FEM 的适用场景2. 能设置仿真参数（如网格划分、边界条件）3. 能验证仿真结果的正确性	1. 书籍：《Computational Electromagnetics》（Taflove）2. 课程：HFSS/CST 官方培训课程3. 工具：HFSS、CST、FEKO	1. 能选择合适的算法仿真天线（MoM）和腔体滤波器（FEM）2. 能设置 HFSS 的网格划分（如 λ/20）3. 能通过测试验证仿真结果（如天线增益仿真 15dBi→测试 14.8dBi）
	T2：微波网络理论	T21：S/Y/Z 参数	1. 能解释 S/Y/Z 参数的物理意义2. 能进行参数变换（如 S→Z）3. 能通过 S 参数分析网络性能（如匹配、增益）	1. 书籍：《Microwave Network Analysis and Synthesis》（Matthaei）2. 课程：Agilent VNA 培训课程3. 工具：VNA、ADS（参数仿真）	1. 能根据 S11 计算 VSWR2. 能将 S 参数矩阵变换为 Z 参数矩阵3. 能通过 S21 分析放大器的增益平坦度
		T22：Smith 圆图	1. 能在 Smith 圆图上标注复阻抗2. 能设计 L 型 /π 型 / T 型匹配网络3. 能利用等噪声圆 / 等增益圆优化设计	1. 书籍：《Smith Chart for Engineers》（Carter）2. 课程：《射频电路设计》（David Pozar）配套课程3. 工具：Smith 圆图软件（如 Smith V3.0）	1. 能将 Z=75+j50Ω 标注在 Smith 圆图上，并找到匹配到 50Ω 的 L 型网络2. 能利用等噪声圆设计 LNA 的输入匹配（NF≤1.2dB）3. 能计算匹配网络的插入损耗
	T3：半导体物理	T31：器件特性	1. 能对比 GaAs/GaN/Si 的电学特性2. 能分析器件的温度特性（如迁移率随温度变化）3. 能选择适合场景的器件	1. 书籍：《半导体物理学》（刘恩科）、《GaN Devices and Circuits》（Palacios）2. 课程：Coursera “Semiconductor Physics”3. 工具：器件仿真软件（如 Silvaco、Sentaurus）	1. 能根据应用场景选择器件（如基站 PA 选 GaN，手机 LNA 选 GaAs）2. 能分析 GaN 器件的击穿电压随温度的变化3. 能解释电子迁移率对器件频率的影响
设计能力（D）	D1：器件建模	D11：非线性行为模型	1. 能区分记忆多项式 / Volterra/X 参数模型2. 能采集器件数据（如用 NVNA）3. 能拟合模型参数并验证	1. 书籍：《Nonlinear Microwave and RF Circuits》（Mittal）2. 课程：Agilent NVNA 培训课程3. 工具：NVNA、MATLAB（模型拟合）	1. 能建立 PA 的记忆多项式模型（阶数 5，记忆深度 3）2. 能通过测试验证模型精度（仿真与测试 IMD3 误差≤2dB）3. 能根据模型预测 PA 的非线性性能
		D111：X 参数提取	1. 能解释 X 参数的物理意义（如 X11、X21）2. 能操作 NVNA 提取 X 参数3. 能利用 X 参数仿真电路性能	1. 书籍：《X-Parameters: Characterization, Modeling, and Design》（Roblin）2. 课程：AWR X 参数培训课程3. 工具：NVNA、AWR（X 参数仿真）	1. 能提取 PA 的 X 参数（频率 3.5GHz，功率范围 0-20dBm）2. 能利用 X 参数仿真 PA 的输出功率和线性度3. 能对比 X 参数模型与传统 S 参数模型的精度
	D2：电路设计	D21：无源结构设计	1. 能设计滤波器（LC/SAW/BAW/LTCC）2. 能设计匹配网络（L 型 /π 型 / T 型）3. 能设计功分器 / 耦合器	1. 书籍：《Filter Design for RF/Microwave Applications》（Zverev）2. 课程：《射频滤波器设计》（陈会）3. 工具：ADS、HFSS、AWR	1. 能设计 3.5GHz Chebyshev 低通滤波器（IL≤1dB，带外抑制≤-40dB）2. 能设计 PA 的输出匹配网络（P_out≥50W，η≥45%）3. 能设计 2 路功分器（隔离度≥20dB，IL≤0.5dB）
		D211：LTCC 滤波器设计	1. 能理解 LTCC 工艺的特点（多层、小型化）2. 能设计 LTCC 滤波器的多层结构3. 能解决 LTCC 工艺带来的问题（如层间对准）	1. 书籍：《LTCC Technology for RF/Microwave Applications》（Li）2. 课程：村田 LTCC 培训课程3. 工具：HFSS（3D 建模）、LTCC 设计软件（如 Zuken）	1. 能设计 3 层 LTCC 带通滤波器（中心频率 2.4GHz，尺寸 4×2×0.8mm）2. 能分析层间对准误差对滤波器性能的影响（如偏移 0.1mm，S11 变化 0.5dB）3. 能优化 LTCC 滤波器的插入损耗（从 1.5dB→1.0dB）
	D3：系统集成	D31：射频 SoC 架构	1. 能理解射频 SoC 的组成（RF 前端 + 基带 + 存储器）2. 能设计射频 SoC 的接口（如 RF - 基带接口）3. 能优化射频 SoC 的功耗与面积	1. 书籍：《RF System-on-Chip Design》（Razavi）2. 课程：Coursera “RF IC Design”3. 工具：Cadence Virtuoso（IC 设计）、ADS（系统仿真）	1. 能绘制射频 SoC 的架构图（包含 LNA、Mixer、VCO、基带处理器）2. 能设计 RF - 基带接口的信号完整性（如时序匹配、噪声抑制）3. 能优化射频 SoC 的功耗（从 100mW→80mW）
验证能力（V）	V1：仪器操作	V11：VNA 校准方法	1. 能区分校准类型（如 SOLT、TRL、SOLR）2. 能操作 VNA 完成校准（如 SOLT 校准）3. 能验证校准精度（如用校准件测试）	1. 书籍：《Vector Network Analyzer Basics》（Agilent）2. 课程：Keysight VNA 校准培训3. 工具：VNA（如 Keysight N5247A）、校准件（如 SOLT 套件）	1. 能根据测试需求选择校准类型（如高频用 TRL，低频用 SOLT）2. 能完成 SOLT 校准（频率 100MHz-20GHz），校准后 S11 测量误差≤0.1dB3. 能诊断校准失败的原因（如校准件连接松动）
	V2：自动化测试	V21：Python 控制仪器	1. 能理解 SCPI 命令（仪器控制命令）2. 能用 Python 编写测试脚本（如控制 VNA 测 S 参数）3. 能处理测试数据（如存储、分析）	1. 书籍：《Python for Instrumentation and Control》（Langton）2. 课程：Python 自动化测试实战（B 站）3. 工具：Python（PyVISA 库）、VNA、功率计	1. 能编写 Python 脚本控制 VNA 测量 S11/S21，并存储到 Excel2. 能编写脚本自动判断测试结果是否合格（如 S11≤-15dB 为合格）3. 能生成测试报告（包含数据、图表、合格率）
制造知识（M）	M1：微组装工艺	M11：工艺类型	1. 能区分微组装工艺（如 SMT、COB、Flip Chip）2. 能理解工艺参数（如焊接温度、压力）3. 能解决工艺问题（如虚焊、翘曲）	1. 书籍：《Microelectronic Packaging Handbook》（Rao）2. 课程：SEMI 微组装培训课程3. 工具：贴片机、回流焊炉、显微镜	1. 能根据器件类型选择工艺（如 QFP 器件选 SMT，裸片选 COB）2. 能设置回流焊温度曲线（如峰值温度 250℃，保温时间 30s）3. 能解决 SMT 工艺中的虚焊问题（如调整焊膏量）
	M2：可靠性测试	M21：测试项目	1. 能区分可靠性测试（如高低温循环、湿热、振动）2. 能理解测试标准（如 MIL-STD-883、IEC 60068）3. 能分析测试结果（如失效原因）	1. 书籍：《Reliability Engineering Handbook》（O’Connor）2. 课程：ISTA 可靠性测试培训3. 工具：高低温箱、湿热箱、振动台	1. 能制定射频模块的可靠性测试计划（高低温循环：-40℃~85℃，100 循环）2. 能按照 MIL-STD-883 完成测试3. 能分析测试后的失效原因（如高温导致焊点开裂）
