WS2812嵌入式开发终极指南：从原理到无人机高难度二次开发

现代无人机灯光系统已从装饰升级为关键人机交互接口——通过色彩编码传递飞行状态、故障诊断甚至空域标识信息

第一部分：WS2812核心技术解析

主要特点 ● IC控制电路与LED点光源共用一个电源。 ● 控制电路与RGB芯片集成在一个2020封装的元器件中，构成一个完整的外控像素点。● 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。● 内置上电复位和掉电复位电路。 ● 每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示。● 端口扫描频率2KHz。 ● 串行级联接口，能通过一根信号线完成数据的接收与解码。 ● 当刷新速率30帧/秒时，级联数不小于1024点。 ● 数据发送速度可达800Kbps。 ● 光的颜色高度一致，性价比高。

1.1 物理层工作原理

// WS2812数据时序示意图 (单位：ns)
#define T0H  350  // 0码高电平时间
#define T1H  700  // 1码高电平时间
#define T0L  800  // 0码低电平时间
#define T1L  600  // 1码低电平时间
#define RES 50000 // 复位时间

关键特性：

24bit色彩深度（8bit/色）
800Kbps单线归零码
级联无刷新延迟

1.2 电气特性与无人机适配

参数	典型值	无人机环境要求	应对方案
工作电压	5V±10%	4.2-5.2V波动	增加LDO稳压
单灯峰值电流	60mA	限制总功耗	PWM占空比控制
响应速度	400ns	抗电磁干扰	双绞线+磁环
工作温度	-25~+80℃	-40~+65℃	硅胶灌封+热设计

1.3 协议逆向工程

使用逻辑分析仪捕获的信号解码：

[帧结构]

GRB顺序 | 绿灯(8bit) | 红灯(8bit) | 蓝灯(8bit)

[时序容差]

T0H: 350ns ±150ns

T1H: 700ns ±150ns

第二部分：嵌入式软件工程实践

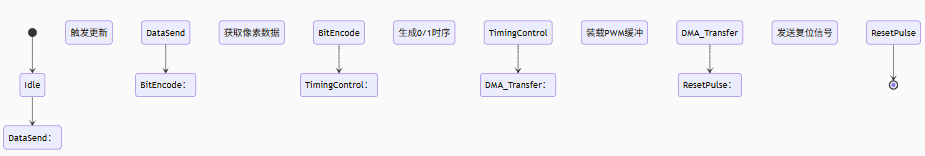

2.1 状态机设计（State Machine）

2.2 UML类图设计

class WS2812_Controller {
  - buffer: uint32_t[]
  - length: uint16_t
  + init(GPIO_TypeDef*, uint16_t)
  + setPixel(uint16_t, uint8_t, uint8_t, uint8_t)
  + show()
  - generateWaveform()
}

class FlightSystem {
  - flightMode: uint8_t
  + updateStatus()
}

class LED_Behavior {
  <<interface>>
  + onArming()
  + onError()
  + onGPSFix()
}

WS2812_Controller "1" *-- "1" LED_Driver
FlightSystem "1" -- "1" LED_Behavior

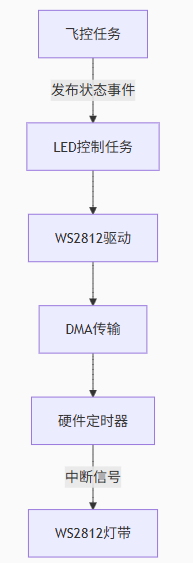

2.3 多任务协同泳道图

2.4 基于STM32H7的完整驱动

// ws2812_driver.h
#pragma once
#include "stm32h7xx_hal.h"

#define WS2812_NUM  24    // 无人机桨叶灯数量
#define WS2812_BPP  24    // 每像素位数
#define WS2812_RESET_DELAY 50 // 复位时间(us)

typedef struct {
  TIM_HandleTypeDef *htim;
  uint32_t channel;
  DMA_HandleTypeDef *hdma;
  uint32_t buffer[WS2812_NUM * WS2812_BPP + 50]; // 带安全余量
} WS2812_HandleTypeDef;

void WS2812_Init(WS2812_HandleTypeDef *hdev, TIM_HandleTypeDef *htim, uint32_t channel);
void WS2812_SetRGB(WS2812_HandleTypeDef *hdev, uint16_t index, uint8_t r, uint8_t g, uint8_t b);
void WS2812_Update(WS2812_HandleTypeDef *hdev);

// ws2812_driver.c
#include "ws2812_driver.h"

// PWM占空比映射：0码30% | 1码70%
#define WS2812_PWM_0 (htim->Init.Period * 0.3)
#define WS2812_PWM_1 (htim->Init.Period * 0.7)

void WS2812_Init(WS2812_HandleTypeDef *hdev, TIM_HandleTypeDef *htim, uint32_t channel) {
  hdev->htim = htim;
  hdev->channel = channel;
  memset(hdev->buffer, 0, sizeof(hdev->buffer));

  // 配置DMA到TIM的CCR寄存器
  HAL_TIM_PWM_Start_DMA(hdev->htim, hdev->channel, (uint32_t*)hdev->buffer,
                       WS2812_NUM * WS2812_BPP);
}

void WS2812_SetRGB(WS2812_HandleTypeDef *hdev, uint16_t index, uint8_t r, uint8_t g, uint8_t b) {
  uint32_t color = (g << 16) | (r << 8) | b; // WS2812 GRB顺序
  uint32_t *buf = &hdev->buffer[index * WS2812_BPP];

  for(int i=0; i<24; i++) {
    *buf++ = (color & (1 << (23 - i))) ? WS2812_PWM_1 : WS2812_PWM_0;
  }
}

void WS2812_Update(WS2812_HandleTypeDef *hdev) {
  // 复位信号：50us低电平
  uint32_t *buf = &hdev->buffer[WS2812_NUM * WS2812_BPP];
  for(int i=0; i<50; i++) {
    buf[i] = 0;
  }

  // 重启DMA传输
  HAL_TIM_PWM_Stop_DMA(hdev->htim, hdev->channel);
  HAL_TIM_PWM_Start_DMA(hdev->htim, hdev->channel, (uint32_t*)hdev->buffer,
                       WS2812_NUM * WS2812_BPP + 50);
}

第三部分：无人机整合关键技术

3.1 电磁兼容设计规范

干扰源	影响机制	解决方案
无刷电机	高频PWM噪声注入	独立电源隔离 + π型滤波器
2.4GHz图传	谐波干扰数据时序	双绞屏蔽线 + 铁氧体磁环
GPS模块	接收灵敏度下降	LED刷新避让1.575GHz频段

3.2 热管理策略

// 温度自适应亮度控制算法
float temp_compensation_factor = 1.0f;

void update_brightness(float temp) {
  if(temp > 60.0f) {
    temp_compensation_factor = 0.3f;  // 高温降亮度
  }
  else if(temp < -10.0f) {
    temp_compensation_factor = 1.5f;  // 低温升亮度
  }
  else {
    temp_compensation_factor = 1.0f;
  }
}

3.3 飞行状态编码系统

typedef enum {
  LED_MODE_BOOT = 0,
  LED_MODE_ARMED,
  LED_MODE_FLIGHT_NORMAL,
  LED_MODE_LOW_BATTERY,
  LED_MODE_CRITICAL_ERROR
} FlightMode;

void update_led_pattern(FlightMode mode) {
  switch(mode) {
    case LED_MODE_ARMED:
      // 桨叶流光效果
      for(int i=0; i<WS2812_NUM; i++) {
        WS2812_SetRGB(&dev, i, 0, temp_compensation_factor*255, 0); // 绿色
      }
      break;

    case LED_MODE_LOW_BATTERY:
      // 呼吸红灯警报
      float pulse = (sin(HAL_GetTick()/200.0f) + 1) * 0.5f;
      for(int i=0; i<WS2812_NUM; i++) {
        WS2812_SetRGB(&dev, i, temp_compensation_factor*pulse*255, 0, 0);
      }
      break;

    // 其他模式实现...
  }
  WS2812_Update(&dev);
}

第四部分：高难度二次开发

4.1 基于RTOS的灯光动画引擎

// FreeRTOS任务设计
void led_animation_task(void *arg) {
  WS2812_HandleTypeDef *dev = (WS2812_HandleTypeDef*)arg;

  while(1) {
    switch(current_animation) {
      case ANIM_RAINBOW:
        rainbow_effect(dev);
        break;

      case ANIM_RADAR:
        radar_scan_effect(dev);
        break;

      case ANIM_BATTERY_INDICATOR:
        battery_indicator(dev);
        break;
    }
    vTaskDelay(pdMS_TO_TICKS(33)); // 30fps刷新
  }
}

// 雷达扫描特效实现
void radar_scan_effect(WS2812_HandleTypeDef *dev) {
  static float angle = 0.0f;
  angle += 0.1f;

  for(int i=0; i<WS2812_NUM; i++) {
    float pos_angle = 2*M_PI * i / WS2812_NUM;
    float diff = fabs(angle - pos_angle);
    if(diff > M_PI) diff = 2*M_PI - diff;

    float intensity = (diff < 0.5f) ? (0.5f - diff) : 0;
    WS2812_SetRGB(dev, i, 0, 0, intensity*255);
  }
  WS2812_Update(dev);
}

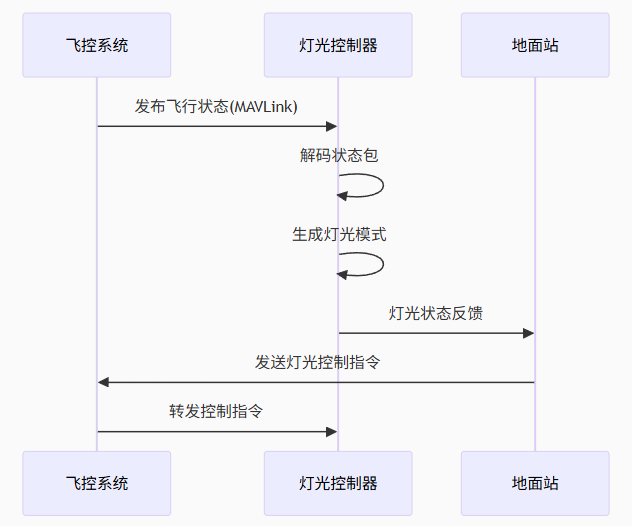

4.2 灯光-飞行数据联动系统

4.3 视觉辅助定位系统

python

# OpenCV灯光定位示例(Python伪代码)
def detect_drone(frame):
    hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)

    # 根据无人机预设颜色阈值检测
    mask = cv2.inRange(hsv, (60, 100, 100), (80, 255, 255))  # 绿色灯光

    contours, _ = cv2.findContours(mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

    for cnt in contours:
        x,y,w,h = cv2.boundingRect(cnt)
        if w*h > MIN_AREA:  # 过滤噪声
            cv2.rectangle(frame, (x,y), (x+w,y+h), (0,255,0), 2)
            return (x+w/2, y+h/2)  # 返回中心坐标

    return None

第五部分：工程化部署规范

5.1 线缆敷设标准

参数	工业级标准	消费级标准
线径	AWG26屏蔽双绞线	AWG28非屏蔽线
连接器	JST-GH耐振动	普通排针
弯曲半径	>15倍线径	>10倍线径
固定间距	每50mm扎带固定	仅端点固定

5.2 环境耐久性测试

// 振动测试剖面 (符合MIL-STD-810G)
const VibrationProfile drone_vibe_test = {
  .axes = XYZ三轴,
  .sweep_rate = 1.0,     // 扫频速率(oct/min)
  .frequency_range = {10, 2000}, // 频率范围(Hz)
  .psd_level = 0.04      // 功率谱密度(g²/Hz)
};

// 温度循环测试
const TempCycle test_cycles[] = {
  {-40, 2},    // -40℃保温2h
  {+25, 0.5},  // 25℃过渡0.5h
  {+85, 2},    // 85℃保温2h
  {+25, 0.5}   // 回常温
};

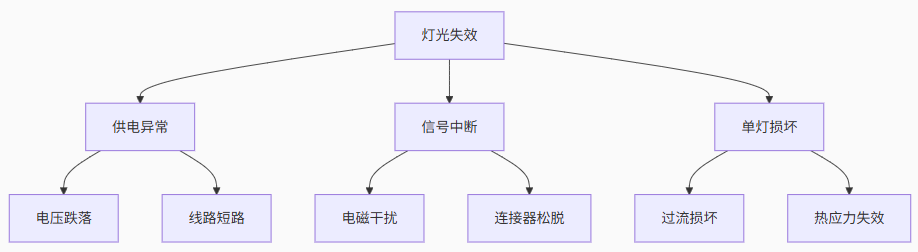

5.3 故障树分析(FTA)

第六部分：未来扩展方向

6.1 激光通信辅助系统

// 基于WS2812的可见光通信调制
void vlhc_send_byte(uint8_t data) {
  for(int bit=0; bit<8; bit++) {
    bool bit_val = data & (1 << (7-bit));

    // 用全白/全黑表示比特
    if(bit_val) {
      fill_all(255,255,255);  // 白
    } else {
      fill_all(0,0,0);        // 黑
    }
    WS2812_Update(&dev);
    delay_us(100);  // 100μs/bit => 10kbps
  }
}

6.2 自组织灯光网络

python

# 分布式灯光协调算法
class DroneLEDNetwork:
    def __init__(self, drones):
        self.drones = drones

    def synchronize_pattern(self):
        # 选举主节点
        master = min(self.drones, key=lambda d: d.id)

        # 广播模式参数
        master.broadcast({
            'pattern': 'pulse_wave',
            'color': [0,0,255],
            'frequency': 1.0
        })

    def update(self):
        for drone in self.drones:
            drone.render_pattern()

附录：关键问题速查表

故障现象	根本原因	解决措施
末端灯珠颜色异常	信号反射	末端并联330Ω电阻
全灯带随机闪烁	电源地线回路	单点接地+星型拓扑
高温下颜色失真	半导体温漂	启用温度补偿算法
电机启动时失控	电压跌落	增加大容量钽电容(1000μF)
远距离控制失效	阻抗不匹配	信号线串联100Ω电阻
