邪修版——MDK 工程结构菜鸟快速入门实战指南(下)

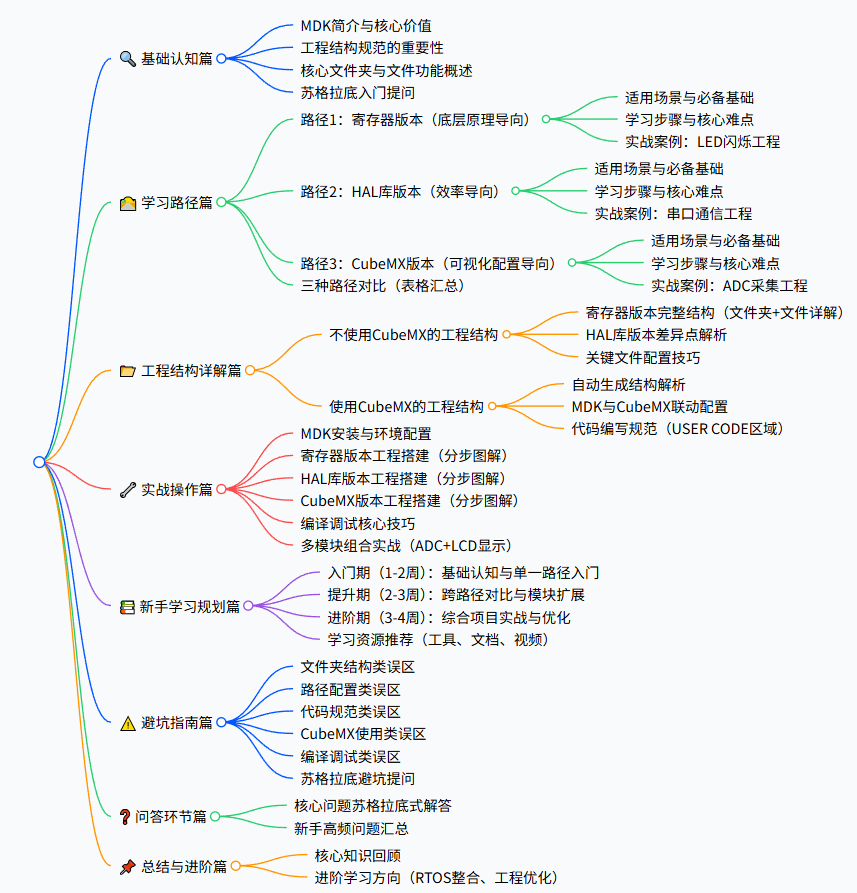

3.4.3 CubeMX 生成的工程结构详解

CubeMX 生成的工程结构基于 HAL 库版本工程优化而来，核心优势是 “结构标准化、配置可视化”，无需手动搭建文件夹层级，所有核心文件夹由工具自动生成。以下是完整的工程结构拆解：

文件夹 / 文件	类型	核心功能	包含文件 / 子文件夹	关键说明
Drivers	文件夹	底层驱动集中存放	CMSIS、STM32xx_HAL_Driver 子文件夹	与 HAL 库版本工程的 Drivers 文件夹功能一致，包含芯片核心驱动与 HAL 库文件
Inc	文件夹	用户头文件统一管理	main.h、stm32xx_hal_conf.h、stm32xx_it.h、FreeRTOSConfig.h（配置中间件时新增）	替代 HAL 库版本中分散在各文件夹的头文件，集中存放便于引用与修改
Src	文件夹	用户源码集中管理	main.c、stm32xx_hal_msp.c、stm32xx_it.c、system_stm32xx.c、freertos.c（配置中间件时新增）	所有用户编写与自动生成的源码均在此文件夹，按功能分类命名
MDK-ARM	文件夹	MDK 工程文件存放	RTE 子文件夹、startup_stm32xx.s（启动文件）、template.uvprojx（工程文件）、template.uvoptx（环境配置文件）	启动文件从 CMSIS 文件夹迁移至此，工程文件命名由 CubeMX 配置决定
Middlewares	文件夹	中间件存放	FreeRTOS、FATFS 等子文件夹（根据 CubeMX 配置自动生成）	仅包含在 CubeMX 中勾选的中间件，无需手动创建
.mxproject	配置文件	CubeMX 工程配置记录	无子文件	记录 CubeMX 的配置历史，不可手动修改
template.ioc	CubeMX 工程文件	可视化配置入口	无子文件	双击可打开 CubeMX 修改配置，修改后可重新生成工程

苏格拉底提问：

• Inc 和 Src 文件夹的集中管理模式，相比 HAL 库版本的分散存放，有哪些优势？
• 如果需要新增一个外设驱动，你会将头文件和源码分别放在哪个文件夹？为什么？
• .mxproject 和 template.ioc 文件的核心区别是什么？如果误删其中一个，会导致什么问题？

3.4.3.1 关键文件夹深度解析

（1）MDK-ARM 文件夹

该文件夹是 CubeMX 工程与 MDK 联动的核心，包含工程运行必需的启动文件与配置文件：

子文件 / 文件夹	核心功能	能否手动修改	注意事项
RTE	运行时环境配置	否	由 MDK 自动生成，存放仿真调试相关配置
startup_stm32xx.s	芯片启动文件	否	与芯片型号严格对应，CubeMX 根据选择的芯片自动匹配
template.uvprojx	MDK 工程文件	是（通过 MDK 界面）	工程核心文件，记录文件分组、编译选项等配置
template.uvoptx	MDK 环境配置文件	是（通过 MDK 界面）	记录界面布局、断点配置等个性化设置，可删除重建

（2）Src 文件夹核心文件说明

Src 文件夹中的文件分为 “CubeMX 自动生成文件” 和 “用户编写文件”，其中自动生成文件的非 USER CODE 区域不可修改：

文件名	类型	核心功能	可修改区域
main.c	源码文件	主函数入口，包含应用逻辑	仅 USER CODE 区域
stm32xx_hal_msp.c	源码文件	硬件相关配置（GPIO、时钟、中断初始化）	仅 USER CODE 区域
stm32xx_it.c	源码文件	中断服务函数实现	仅 USER CODE 区域
system_stm32xx.c	源码文件	系统时钟配置	仅 USER CODE 区域（建议通过 CubeMX 修改，而非手动编辑）
freertos.c（若配置）	源码文件	实时操作系统相关配置与任务定义	仅 USER CODE 区域

（3）USER CODE 区域规范

CubeMX 生成的代码中，所有允许用户修改的部分都被/* USER CODE BEGIN X */和/* USER CODE END X */包裹，这是工程的 “安全编辑区”：

区域标识	常见位置	用途	违规后果
USER CODE BEGIN 0	main.c 顶部	声明全局变量、自定义函数	超出区域的代码会被 CubeMX 重新生成时清除
USER CODE BEGIN 1	main 函数之前	实现自定义工具函数	同上
USER CODE BEGIN 2	main 函数内部	编写应用逻辑代码	同上
USER CODE BEGIN 3	main.c 底部	实现主函数外部的自定义函数	同上
USER CODE BEGIN 4	中断服务函数内部	编写中断处理逻辑	同上

关键规则：

1. 不可删除或移动 USER CODE 区域的注释标记
2. 不可在标记之外的区域编写代码，否则重新生成工程时会被覆盖
3. 若需新增大量自定义代码，建议在 Src 文件夹下新建.c/.h 文件，而非挤在自动生成文件的 USER CODE 区域

苏格拉底提问：

• 为什么 CubeMX 要设置 USER CODE 区域？如果直接在自动生成的代码中修改，会带来什么问题？
• 若需要新增一个自定义的延时函数，你会放在哪个 USER CODE 区域？或者有更优的方式吗？
• 如果不小心删除了 USER CODE 标记，如何恢复？

3.4.4 实战案例：CubeMX 版本 ADC 采集工程

3.4.4.1 工程生成步骤（CubeMX+MDK）

步骤	操作工具	操作内容	关键配置	注意事项
步骤 1：新建 CubeMX 工程	STM32CubeMX	1. 打开 CubeMX，点击 “File”→“New Project”2. 在芯片选择界面搜索 “STM32H750VB”，选中后点击 “Start Project”	确保芯片型号与实际使用一致	若未找到芯片，需在 CubeMX 中安装对应型号的固件库（通过 “Help”→“Manage Embedded Software Packages” 下载）
步骤 2：配置引脚	STM32CubeMX	1. 点击 “Pinout & Configuration”→“Configuration”2. 选择 ADC1 的通道 0（假设连接电位器），设置引脚为 “ADC1_IN0”（如 PA0）3. 配置 USART1 引脚：PA9（TX）、PA10（RX），功能设为 “USART1_TX”“USART1_RX”	引脚功能需与硬件接线匹配	若不确定引脚功能，可参考芯片数据手册的引脚定义表
步骤 3：配置外设	STM32CubeMX	1. 点击 “Configuration”→“ADC1”，设置：- Mode：Independent ADC- Data Alignment：Right alignment- Scan Conversion Mode：Disabled- Continuous Conversion Mode：Enabled2. 点击 “USART1”，设置 Mode 为 “Asynchronous”，波特率 115200	ADC 配置为连续采集模式，便于实时获取数据	连续采集模式会持续占用 ADC 资源，低功耗场景可改为触发采集
步骤 4：配置时钟树	STM32CubeMX	1. 点击 “Clock Configuration”2. 选择 HSE 为时钟源（8MHz）3. 配置 PLL 参数：PLLN=50，PLLP=2，PLLM=2，系统时钟设为 400MHz4. 配置 AHB 分频 = 1，APB1 分频 = 2，APB2 分频 = 2	确保 ADC 时钟频率不超过芯片规定的最大值（H7 系列 ADC 最大时钟 160MHz）	时钟配置错误会导致 ADC 采集精度下降或外设无法工作
步骤 5：生成工程设置	STM32CubeMX	1. 点击 “Project Manager”→“Project”2. 设置工程名称 “mcu_adc_cubemx”，工程路径选择自定义目录（避免中文路径）3. 工具链 / IDE 选择 “MDK-ARM”，版本选择 “5.29”4. 点击 “Code Generator”，勾选 “Generate peripheral initialization as a pair of .c/.h files per peripheral”	工程路径不可包含中文，否则 MDK 无法正常打开	勾选 “Peripheral initialization as pair of .c/.h files” 可使代码结构更清晰
步骤 6：生成 MDK 工程	STM32CubeMX	点击 “Generate Code”，生成完成后点击 “Open Project”，自动用 MDK 打开工程	生成过程中若提示错误，需检查配置（如引脚功能冲突、时钟参数错误）	生成的工程已包含完整的文件夹结构和初始化代码，无需手动添加文件
步骤 7：MDK 工程配置	MDK5	1. 点击 “魔术棒”→“Output”，确认输出路径为工程根目录（CubeMX 默认配置），勾选 “Create HEX File”2. 点击 “C/C++”，确认 Define 中已包含 “STM32H750VBxx”“USE_HAL_DRIVER” 等宏定义	无需手动添加头文件路径，CubeMX 已自动配置	若编译报错 “找不到头文件”，可检查 Include Paths 是否包含所有必要路径

3.4.4.2 核心代码实现（仅 USER CODE 区域）

（1）main.c（主函数逻辑）

c

运行

#include "main.h"
#include "adc.h"
#include "usart.h"
#include "gpio.h"

/* USER CODE BEGIN 0 */
uint32_t adc_value = 0; // ADC采集值缓存
float adc_voltage = 0.0f; // 转换后的电压值（3.3V参考电压）
/* USER CODE END 0 */

void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_ADC1_Init(void);
static void MX_USART1_UART_Init(void);

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_ADC1_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */
  HAL_ADC_Start(&hadc1); // 启动ADC采集
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
    adc_value = HAL_ADC_GetValue(&hadc1); // 获取ADC采集值（12位精度，范围0-4095）
    adc_voltage = (adc_value * 3.3f) / 4095.0f; // 转换为电压值

    // 通过串口发送采集结果
    char send_buf[50];
    sprintf(send_buf, "ADC采集值：%d，电压值：%.2fV\r\n", adc_value, adc_voltage);
    HAL_UART_Transmit(&huart1, (uint8_t*)send_buf, strlen(send_buf), HAL_MAX_DELAY);

    HAL_Delay(1000); // 每隔1秒采集一次
  }
  /* USER CODE END 3 */
}

（2）adc.c（ADC 初始化补充，USER CODE 区域）

c

运行

#include "adc.h"

ADC_HandleTypeDef hadc1;

/* ADC1 init function */
void MX_ADC1_Init(void)
{
  /* USER CODE BEGIN ADC1_Init 0 */

  /* USER CODE END ADC1_Init 0 */

  ADC_MultiModeTypeDef multimode = {0};
  ADC_ChannelConfTypeDef sConfig = {0};

  /* USER CODE BEGIN ADC1_Init 1 */

  /* USER CODE END ADC1_Init 1 */

  /** Common config
  */
  hadc1.Instance = ADC1;
  hadc1.Init.ClockPrescaler = ADC_CLOCK_ASYNC_DIV1;
  hadc1.Init.Resolution = ADC_RESOLUTION_12B;
  hadc1.Init.ScanConvMode = ADC_SCAN_DISABLE;
  hadc1.Init.ContinuousConvMode = ENABLE;
  hadc1.Init.DiscontinuousConvMode = DISABLE;
  hadc1.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;
  hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START;
  hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
  hadc1.Init.NbrOfConversion = 1;
  hadc1.Init.DMAContinuousRequests = DISABLE;
  hadc1.Init.EOCSelection = ADC_EOC_SINGLE_CONV;
  hadc1.Init.LowPowerAutoWait = DISABLE;
  hadc1.Init.Overrun = ADC_OVR_DATA_OVERWRITTEN;
  if (HAL_ADC_Init(&hadc1) != HAL_OK)
  {
    Error_Handler();
  }

  /** Configure the ADC multi-mode
  */
  multimode.Mode = ADC_MODE_INDEPENDENT;
  if (HAL_ADCEx_MultiModeConfigChannel(&hadc1, &multimode) != HAL_OK)
  {
    Error_Handler();
  }

  /** Configure Regular Channel
  */
  sConfig.Channel = ADC_CHANNEL_0;
  sConfig.Rank = ADC_REGULAR_RANK_1;
  sConfig.SingleDiff = ADC_SINGLE_ENDED;
  sConfig.SamplingTime = ADC_SAMPLETIME_2CYCLES_5;
  sConfig.OffsetNumber = ADC_OFFSET_NONE;
  sConfig.Offset = 0;
  if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN ADC1_Init 2 */
  // 新增：校准ADC，提高采集精度
  HAL_ADCEx_Calibration_Start(&hadc1, ADC_SINGLE_ENDED);
  /* USER CODE END ADC1_Init 2 */

}

void HAL_ADC_MspInit(ADC_HandleTypeDef* adcHandle)
{
  GPIO_InitTypeDef GPIO_InitStruct = {0};
  if(adcHandle->Instance==ADC1)
  {
  /* USER CODE BEGIN ADC1_MspInit 0 */

  /* USER CODE END ADC1_MspInit 0 */
    /* ADC1 clock enable */
    __HAL_RCC_ADC12_CLK_ENABLE();

    __HAL_RCC_GPIOA_CLK_ENABLE();
    /**ADC1 GPIO Configuration
    PA0     ------> ADC1_IN0
    */
    GPIO_InitStruct.Pin = GPIO_PIN_0;
    GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

  /* USER CODE BEGIN ADC1_MspInit 1 */

  /* USER CODE END ADC1_MspInit 1 */
  }
}

void HAL_ADC_MspDeInit(ADC_HandleTypeDef* adcHandle)
{
  if(adcHandle->Instance==ADC1)
  {
  /* USER CODE BEGIN ADC1_MspDeInit 0 */

  /* USER CODE END ADC1_MspDeInit 0 */
    /* Peripheral clock disable */
    __HAL_RCC_ADC12_CLK_DISABLE();

    /**ADC1 GPIO Configuration
    PA0     ------> ADC1_IN0
    */
    HAL_GPIO_DeInit(GPIOA, GPIO_PIN_0);

  /* USER CODE BEGIN ADC1_MspDeInit 1 */

  /* USER CODE END ADC1_MspDeInit 1 */
  }
}

3.4.4.3 常见问题排查

问题现象	可能原因	排查步骤	解决方案
编译报错 “未定义的符号 huart1”	CubeMX 未配置 USART1 外设	1. 打开 CubeMX 工程（.ioc 文件）2. 检查 “Pinout & Configuration” 中 USART1 是否启用	在 CubeMX 中启用 USART1，重新生成工程
ADC 采集值始终为 0	1. 引脚配置错误（未设为模拟模式）2. ADC 未启动3. 硬件接线错误	1. 检查 adc.c 中 HAL_ADC_MspInit 函数，GPIO 模式是否为 GPIO_MODE_ANALOG2. 检查 main 函数中是否调用 HAL_ADC_Start (&hadc1)3. 用万用表测量电位器是否输出电压	1. 确保 GPIO 配置为模拟模式2. 调用 HAL_ADC_Start 启动 ADC3. 修正硬件接线，确保电位器连接 PA0 与 3.3V、GND
电压值计算错误（如实际 3.3V 时显示 1.65V）	1. ADC 分辨率配置错误2. 参考电压设置错误	1. 检查 adc.c 中 hadc1.Init.Resolution 是否为 ADC_RESOLUTION_12B2. 确认代码中参考电压为 3.3V（与硬件一致）	1. 配置 ADC 分辨率为 12 位2. 若硬件使用 5V 参考电压，修改计算公式为 (adc_value * 5.0f) / 4095.0f
串口发送乱码	1. 时钟配置错误导致 USART1 波特率偏差2. 串口助手波特率与代码不一致	1. 检查 CubeMX 的时钟树配置，确保 APB2 时钟频率正确（USART1 挂载在 APB2）2. 确认串口助手波特率为 115200	1. 重新配置时钟树，确保 USART1 时钟频率准确2. 调整串口助手波特率与代码一致
重新生成工程后用户代码丢失	代码写在 USER CODE 区域之外	1. 检查丢失的代码是否在/* USER CODE BEGIN X */和/* USER CODE END X */之间2. 查看 CubeMX 生成的代码，确认用户代码是否被覆盖	将所有自定义代码移至 USER CODE 区域，重新生成工程

苏格拉底提问：

• 如果需要将 ADC 采集模式改为 “触发采集”（由定时器触发），你需要在 CubeMX 中修改哪些配置？
• 若要实现 ADC DMA 采集（不占用 CPU），代码需要做哪些调整？CubeMX 中需新增哪些配置？
• 串口发送时使用 sprintf 函数可能导致缓冲区溢出，有什么优化方法？

3.5 三种学习路径对比总结

对比维度	寄存器版本路径	HAL 库版本路径	CubeMX 版本路径
核心逻辑	直接操作寄存器，底层原理清晰	调用 HAL 库 API，屏蔽底层细节	图形化配置 + HAL 库，自动生成工程
学习难度	高（需记忆寄存器地址与配置位）	中（需熟悉 API 用法与参数）	低（配置为主，代码编写为辅）
开发效率	低（需手动配置所有外设）	中（API 调用，配置简单）	高（配置生成工程，仅需编写应用逻辑）
代码量	少（仅保留核心逻辑）	中（API 封装，代码简洁）	少（自动生成初始化代码，用户仅需编写业务逻辑）
可移植性	低（与芯片型号强相关）	高（HAL 库统一 API，跨型号适配）	高（CubeMX 支持多芯片，HAL 库跨型号）
调试难度	高（问题多在寄存器配置）	中（问题多在 API 调用）	低（配置错误可通过 CubeMX 排查）
适用场景	1. 深入理解硬件原理2. 资源受限的极简项目3. 对代码效率要求极高的场景	1. 中大型项目开发2. 快速迭代的产品3. 团队协作项目	1. 新手入门2. 多外设复杂配置项目3. 快速原型验证4. 物联网终端开发
就业适配	适合需要底层开发能力的岗位（如芯片驱动工程师）	主流企业开发岗位首选（如嵌入式软件工程师）	适合快速开发类岗位（如物联网开发工程师）
学习周期	1-2 个月（掌握核心外设）	2-3 周（掌握核心 API）	1-2 周（掌握配置与应用编写）

苏格拉底提问：

• 如果你需要开发一个 “智能手环”（包含心率采集、蓝牙通信、LCD 显示），会选择哪种路径？为什么？
• 三种路径中，哪种路径的学习成本最低但就业竞争力最强？如何平衡学习成本与竞争力？
• 若你已经掌握了 CubeMX 路径，想提升底层能力，应该如何过渡到寄存器路径？

四、新手学习路径规划

4.1 分阶段学习规划（共 8-10 周）

4.1.1 入门期（1-2 周）：基础认知与单一路径入门

周次	核心目标	每日学习任务	实践项目	验收标准
第 1 周	1. 掌握 MDK 安装与环境配置2. 理解工程结构核心文件夹功能3. 入门 CubeMX 路径（最易上手）	1-2 天：安装 MDK5.29、CubeMX、对应芯片固件库3-4 天：学习 CubeMX 基础操作（芯片选择、引脚配置、时钟树配置）5-7 天：生成第一个工程（LED 闪烁），编译、烧录、调试	CubeMX 版本 LED 闪烁工程	1. 能独立完成 MDK 与 CubeMX 环境配置2. 能通过 CubeMX 生成工程，实现 LED 按 1 秒频率闪烁3. 能排查简单编译错误（如头文件路径错误）
第 2 周	1. 熟练 CubeMX 外设配置（GPIO、USART）2. 掌握 USER CODE 区域规范3. 能编写简单应用逻辑	1-3 天：学习 USART 外设配置，实现串口通信（发送字符串、接收数据）4-5 天：学习定时器配置，实现定时器中断控制 LED 闪烁6-7 天：整合 GPIO、USART、定时器，实现 “定时发送 LED 状态到串口”	串口通信 + 定时器中断工程	1. 能通过串口助手接收 MCU 发送的信息2. 能通过定时器中断精准控制 LED 闪烁频率（如 500ms 亮、500ms 灭）3. 代码全部写在 USER CODE 区域，重新生成工程不丢失

4.1.2 提升期（2-3 周）：跨路径对比与模块扩展

周次	核心目标	每日学习任务	实践项目	验收标准
第 3-4 周	1. 入门 HAL 库路径，对比 CubeMX 路径差异2. 掌握 ADC、IIC 等常用外设的 HAL 库 API3. 学习中间件使用（如 FATFS 文件系统）	1-4 天：手动搭建 HAL 库工程，实现 LED 闪烁与串口通信5-8 天：学习 ADC 采集与 IIC 通信（驱动 OLED 屏幕）9-14 天：配置 FATFS 文件系统，实现将 ADC 采集数据存储到 SD 卡	ADC 采集 + OLED 显示 + SD 卡存储工程	1. 能手动搭建规范的 HAL 库工程2. OLED 屏幕能显示 ADC 采集的电压值3. SD 卡中能生成.txt 文件，记录采集数据
第 5 周	1. 入门寄存器路径，理解底层原理2. 对比三种路径的核心差异3. 掌握寄存器与 HAL 库的对应关系	1-3 天：学习 STM32 寄存器映射，编写寄存器地址宏定义4-7 天：手动搭建寄存器工程，实现 LED 闪烁	寄存器版本 LED 闪烁工程	1. 能理解 GPIO 寄存器（MODER、ODR、IDR）的配置逻辑2. 能通过操作寄存器实现 LED 闪烁3. 能说出寄存器路径与 HAL 库路径的核心区别

4.1.3 进阶期（3-4 周）：综合项目实战与优化

周次	核心目标	每日学习任务	实践项目	验收标准
第 6-7 周	1. 掌握多外设协同工作（如 ADC+DMA+USART）2. 学习工程优化技巧（代码精简、低功耗）3. 入门 RTOS（如 FreeRTOS）	1-5 天：实现 ADC DMA 采集，通过串口 DMA 发送数据6-10 天：配置 FreeRTOS，实现多任务（LED 闪烁任务、ADC 采集任务、串口接收任务）	FreeRTOS 多任务工程	1. ADC DMA 采集无 CPU 占用，数据传输稳定2. 三个任务并行运行，无冲突3. 能通过串口控制 LED 闪烁频率
第 8-10 周	1. 完成综合项目开发2. 排查复杂问题，提升调试能力3. 整理工程文档，规范代码	1-14 天：开发 “智能环境监测终端”（功能：温湿度采集（DHT11）、光照强度采集（ADC）、OLED 显示、串口上报、SD 卡存储）15-21 天：优化代码、排查 bug、编写 readme 文档	智能环境监测终端	1. 所有功能正常运行，稳定无崩溃2. 工程结构规范，代码注释清晰3. 能独立排查运行中的复杂问题（如传感器数据异常、SD 卡写入失败）

4.2 新手必备学习资源

资源类型	推荐资源	适用阶段	核心价值
工具类	1. MDK5.29（含 Pack Installer）2. STM32CubeMX（最新版本）3. STM32Cube_FW_H7（固件库）4. 串口助手（SecureCRT、SSCOM）5. 万用表（硬件调试必备）	全阶段	提供开发、编译、调试的完整工具链
文档类	1. 《STM32H7xx 参考手册》（寄存器配置）2. 《STM32CubeHAL 用户手册》（API 用法）3. 《STM32CubeMX 快速入门指南》4. 《FreeRTOS 官方文档》	提升期 - 进阶期	深入理解硬件原理与软件用法
视频类	1. ST 官方 CubeMX 教程（YouTube）2. 嵌入式开发实战教程（重点学习工程结构与外设配置）	入门期 - 提升期	直观学习操作步骤，避免踩坑
代码类	1. STM32Cube_FW_H7 示例代码2. 规范的 MDK 工程模板（本文提供的三种路径工程）	全阶段	参考规范代码，学习文件组织与编码风格

五、常见思维误区与避坑指南

5.1 文件夹结构类误区

误区 1：随意创建文件夹，文件存放混乱

• 表现：将驱动代码、应用代码、中间件混放在一个文件夹，或文件夹命名不规范（如 “驱动”“代码” 等中文命名）
• 危害：后期无法快速定位文件，模块复用困难，团队协作效率低
• 避坑方案：
  1. 严格遵循本文规范的文件夹结构（Drivers、User、Middlewares 等）
  2. 文件夹命名使用英文，且含义明确（如 BSP 对应板级驱动，SYSTEM 对应系统基础驱动）
  3. 每个模块单独放在一个子文件夹（如 LED 驱动放在 Drivers/BSP/LED）

苏格拉底提问：

• 如果你在一个混乱的工程中需要修改 LCD 驱动代码，预计需要多久才能找到对应的文件？规范的文件夹结构能节省多少时间？

误区 2：删除预留文件夹（如 Middlewares）

• 表现：认为工程中未使用中间件，就删除 Middlewares 文件夹
• 危害：破坏工程结构统一性，后续添加中间件时需重新创建文件夹，增加工作量
• 避坑方案：即使未使用中间件，也保留 Middlewares 文件夹，保持结构与其他工程一致

5.2 路径配置类误区

误区 1：使用绝对路径引用头文件

• 表现：在代码中使用#include "C:\Project\Drivers\BSP\LED\led.h"这类绝对路径
• 危害：工程移动到其他电脑或目录后，头文件路径失效，编译报错
• 避坑方案：
  1. 优先使用相对路径（如#include "./Drivers/BSP/LED/led.h"）
  2. 在 MDK 中配置 Include Paths 时，同样使用相对路径（如..\Drivers\BSP\LED）

误区 2：头文件路径配置不全

• 表现：编译报错 “找不到头文件”，但文件实际存在
• 危害：无法正常编译，影响开发进度
• 避坑方案：
  1. 确保每个头文件所在的文件夹都添加到 MDK 的 Include Paths 中
  2. 检查路径拼写是否正确（区分大小写，如 “CMSIS” 不可写为 “cmsis”）

苏格拉底提问：

• 相对路径中的 “.” 和 “..” 分别表示什么？如果头文件在上级目录的子文件夹中，如何编写相对路径？

5.3 代码规范类误区

误区 1：在 CubeMX 自动生成的代码区域外编写代码

• 表现：在/* USER CODE BEGIN X */和/* USER CODE END X */之外的区域编写自定义代码
• 危害：重新生成工程时，自定义代码会被清除
• 避坑方案：
  1. 所有自定义代码必须写在 USER CODE 区域内
  2. 若代码量较大，在 Src 文件夹下新建自定义文件（如my_func.c），在其中编写代码，再在 main.c 中引用

误区 2：使用 TAB 键缩进，导致代码对齐混乱

• 表现：用 TAB 键缩进代码，不同编辑器打开时对齐方式不一致
• 危害：代码可读性差，团队协作时格式混乱
• 避坑方案：
  1. 在 MDK 中配置 TAB 键为空格替代（Tab size=4）
  2. 勾选 “Show Line Numbers” 和 “Show White Space”，便于检查缩进

误区 3：注释风格不统一，或缺少注释

• 表现：部分代码用//注释，部分用/* ... */注释，或关键函数、宏定义无注释
• 危害：代码可读性差，后期维护或他人接手时难以理解
• 避坑方案：
  1. 统一使用/* ... */注释风格（遵循 MDK 工程规范）
  2. 关键函数需添加注释（功能、参数、返回值），宏定义需说明含义

5.4 CubeMX 使用类误区

误区 1：修改工程名称或路径后，重新生成工程失败

• 表现：CubeMX 工程移动到其他目录或修改名称后，无法重新生成 MDK 工程
• 危害：无法更新配置，影响功能扩展
• 避坑方案：
  1. CubeMX 工程建立后，尽量不修改工程名称和存放路径
  2. 若必须修改，打开 CubeMX 后，通过 “Project Manager”→“Project” 重新设置工程路径，再生成代码

误区 2：配置外设时忽略引脚冲突

• 表现：同一引脚被配置为多个功能（如 PA0 同时设为 GPIO 和 ADC）
• 危害：外设无法正常工作，编译可能无报错但运行异常
• 避坑方案：
  1. 配置引脚前，查看芯片数据手册，确认引脚的可用功能
  2. 在 CubeMX 的 “Pinout” 界面，注意引脚颜色（红色表示冲突），及时排查

苏格拉底提问：

• 如果你发现 CubeMX 中某个引脚显示为红色，可能是什么原因？如何解决？

5.5 编译调试类误区

误区 1：编译报错后，盲目修改代码

• 表现：看到编译报错信息，不分析原因直接修改代码
• 危害：可能引入新的错误，或无法解决根本问题
• 避坑方案：
  1. 仔细阅读报错信息，定位错误位置（如 “未定义的符号” 通常是文件未添加到工程或函数未声明）
  2. 按报错类型分类排查（语法错误、路径错误、符号未定义错误等）

误区 2：烧录成功后，程序无法运行

• 表现：编译无报错，烧录成功，但芯片无预期行为（如 LED 不闪烁）
• 危害：无法验证功能，影响开发进度
• 避坑方案：
  1. 检查启动文件是否与芯片型号匹配（如 STM32H750VB 对应startup_stm32h750vb.s）
  2. 检查系统时钟配置是否正确（时钟频率过高或过低都会导致程序异常）
  3. 用万用表测量芯片供电是否正常（3.3V、GND 是否接对）

六、核心问题苏格拉底式解答

6.1 基础认知类

1. 问题：为什么 MDK 工程需要规范的结构？

   • 提问引导：如果一个工程有 100 个文件，没有规范结构，你要找串口驱动代码需要多久？如果团队协作，每个人的文件组织方式不同，会出现什么问题？
   • 解答：规范的工程结构能提高文件定位效率、支持模块复用、降低团队协作成本。就像图书馆的书籍分类存放，能让读者快速找到需要的书，工程结构规范也是同理。

2. 问题：三种学习路径中，新手应该优先选择哪种？

   • 提问引导：新手的核心需求是 “快速上手、建立信心”，哪种路径能最快实现简单功能（如 LED 闪烁）？哪种路径的学习曲线最平缓？
   • 解答：新手应优先选择 CubeMX 路径。该路径通过图形化配置生成工程，无需手动搭建结构和编写初始化代码，能快速实现功能，建立学习信心。掌握 CubeMX 后，再学习 HAL 库和寄存器路径，循序渐进。

6.2 实践操作类

1. 问题：工程编译报错 “未定义的符号”，可能有哪些原因？

   • 提问引导：“未定义的符号” 意味着编译器找不到某个函数或变量的定义，可能是函数没实现？还是文件没添加到工程？或者头文件没声明？
   • 解答：常见原因有三种：① 函数仅声明未实现；② 包含函数的.c 文件未添加到 MDK 工程分组；③ 头文件中未声明函数。排查时可按 “检查函数实现→检查文件是否添加→检查头文件声明” 的顺序。

2. 问题：CubeMX 重新生成工程后，自定义代码丢失了怎么办？

   • 提问引导：代码丢失大概率是写在了错误的区域，CubeMX 只保留哪个区域的代码？如何避免下次丢失？
   • 解答：代码丢失是因为写在了 USER CODE 区域之外。解决方案：① 若代码未备份，需重新编写并移至 USER CODE 区域；② 后续所有自定义代码必须放在 USER CODE 区域内，或新建自定义文件编写代码。

6.3 进阶提升类

1. 问题：寄存器路径和 HAL 库路径的核心区别是什么？

   • 提问引导：寄存器路径直接操作硬件，HAL 库路径调用 API，哪种更接近硬件本质？哪种开发效率更高？
   • 解答：核心区别在于 “是否屏蔽底层细节”。寄存器路径直接操作寄存器，能深入理解硬件原理，但开发效率低；HAL 库路径通过 API 屏蔽寄存器操作，开发效率高，可移植性强。前者适合学习底层原理，后者适合实际项目开发。

2. 问题：如何将 CubeMX 工程迁移到其他电脑？

   • 提问引导：工程迁移需要哪些文件？绝对路径会导致什么问题？如何确保迁移后能正常编译？
   • 解答：迁移时需复制完整的工程文件夹（包含 Drivers、Src、Inc、MDK-ARM、.ioc 文件等）。关键是确保所有路径都使用相对路径，且目标电脑安装了对应的 MDK 版本、芯片固件库和 CubeMX。迁移后打开 MDK 工程，若有路径错误，重新配置 Include Paths 即可。

七、总结与进阶

7.1 核心知识回顾

本文围绕 MDK 工程结构的 “菜鸟快速入门” 展开，核心内容可总结为：

1. 工程结构规范是嵌入式开发的基础，核心文件夹（Drivers、User、Middlewares 等）各有明确功能，需严格按规范组织文件。
2. 三种学习路径各有适用场景：CubeMX 路径适合新手入门，HAL 库路径适合实际项目，寄存器路径适合深入理解底层原理。
3. 新手学习需分阶段进行，从基础认知到综合项目，循序渐进，同时避开文件夹结构、路径配置、代码规范等常见误区。
4. 苏格拉底提问是高效的学习方法，带着问题思考能加深对知识的理解，而非被动接收。

7.2 进阶学习方向

掌握 MDK 工程结构后，可向以下方向进阶：

1. RTOS 深度应用：学习 FreeRTOS、RT-Thread 等实时操作系统的任务管理、内存管理、进程间通信，实现复杂多任务项目。
2. 工程优化：学习代码精简、低功耗配置、内存优化等技巧，提升项目的稳定性与性能。
3. 高级外设开发：深入学习 USB、以太网、CAN 总线等高级外设的配置与应用，拓展项目功能。
4. 工具链扩展：学习使用 Git 进行版本管理、J-Link 进行高级调试、VS Code 配合 MDK 进行代码编写，提升开发效率。

7.3 结尾寄语

MDK 工程结构是嵌入式开发的 “地基”，规范的结构与清晰的学习路径能让你少走很多弯路。新手不必急于求成，先扎实掌握一种路径，再逐步拓展其他路径，同时注重实践与思考，才能真正将知识转化为能力。

嵌入式开发是一个 “实践出真知” 的领域，只有多动手搭建工程、多排查问题、多做综合项目，才能不断提升。
