无人机 5.8G 模拟图传电路设计方案及性能分析

一、什么是 5.8G 模拟图传？

简单说，5.8G 模拟图传就是无人机的 “千里眼”，能把天上拍的画面实时传到地面。你在遥控器上看到的无人机视角，全靠它来实现。

为啥是 5.8G？因为这个频段干扰少，就像高速路上车少，信号跑起来更顺畅。而且模拟信号传输快，延迟低，特别适合 FPV 竞速这种需要快速反应的场景 —— 总不能无人机都撞墙了，你才在屏幕上看到障碍物吧？

二、工作原理：信号的 “旅行记”

2.1 信号采集：无人机的 “眼睛”

无人机上的摄像头就像手机相机，能把看到的景象变成电信号。但这时候的信号很弱，还带着 “杂音”，就像说话含着口水，听不清。

这时候会经过两步处理：

• 过滤杂音：用低通滤波器 “过滤” 掉高频噪音，就像用滤网把水里的沙子去掉。

• 信号放大：放大器把信号变强，就像对着麦克风说话，声音变大才听得清。

2.2 信号调制：给信号 “打包”

处理好的视频信号要交给 “打包机”—— 图传芯片（比如 RTC6705）。它的作用是把视频信号 “绑” 在 5.8G 的无线电波上，就像把快递绑在无人机上才能空运。

调制方式有三种：

• 调幅（AM）：像调整收音机音量，信号强就大声，弱就小声。

• 调频（FM）：像调整电台频率，信号变化体现为频率变化。

• 调相（PM）：通过信号相位变化传递信息，抗干扰更好。

现在主流用调频，平衡了画质和抗干扰能力。

2.3 功率放大：给信号 “加燃料”

调制后的信号功率太弱，传不远，这时候需要 “加油站”—— 功放芯片（比如 RTC6659E）。它能把信号功率从 “自行车” 变成 “汽车”，传输距离一下子就上去了。

功放功率一般分几档：

• 25mW：适合室内飞，像玩具车，跑不远但安全。

• 200mW：最常用，空旷地方能传 1-2 公里，像电动车，平衡了距离和耗电。

• 1000mW 以上：适合远距离，像越野车，但耗电快，还可能违反法规。

2.4 天线发射：信号 “飞” 向地面

放大后的信号通过天线发射出去。天线就像喇叭，形状不同效果也不同：

• 鞭状天线：全向发射，像喊话器，周围都能收到，但传不远。

• 平板天线：定向发射，像望远镜，对准一个方向能传很远。

2.5 地面接收：把信号 “还原” 成画面

地面接收端的天线收到信号后，先经过低噪声放大器放大，再交给接收芯片（比如 RTC6715）“解包”，把 5.8G 信号变回视频信号，最后通过屏幕显示出来。

整个过程快得很，一般延迟在 50 毫秒以内 —— 比你眨眼睛还快！

三、详细电路设计方案

3.1 核心元件选择

模块	作用	推荐型号	价格（单个）
主控芯片	信号调制 / 控制	RTC6705	30-50 元
功放芯片	信号放大	RTC6659E	20-30 元
摄像头	画面采集	600TVL 模拟摄像头	50-80 元
天线	信号收发	5.8G 全向鞭状天线	10-20 元
电源模块	供电	5V/12V 稳压模块	15-25 元
滤波器	降噪	5.8G 带通滤波器	8-15 元

3.2 电路连接图（文字版）

1. 摄像头→主控芯片：摄像头的视频线（黄色）接 RTC6705 的视频输入脚，电源线（红 + 5V，黑 GND）接主控芯片的供电脚。

1. 主控芯片→功放芯片：RTC6705 的射频输出脚接 RTC6659E 的输入脚，两者共用地线（GND）。

1. 功放芯片→天线：RTC6659E 的输出脚接带通滤波器，再连接天线（别直接接，会有杂音）。

1. 电源模块：分别给摄像头（5V）、主控芯片（3.3V）、功放芯片（5V/12V，看型号）供电，电源线上要加电容滤波。

3.3 关键参数设置

• 发射频率：5.8G 频段分多个信道（比如 40 个），就像收音机的不同频道，选没人用的频道干扰少。

• 发射功率：新手建议 200mW 以内，既能飞几百米，又不容易违规。

• 电压匹配：功放芯片别接错电压！比如 RTC6659E 接 12V 会烧坏，接 5V 才安全。

四、布局布线：电路 “住得舒服” 才能好好干活

4.1 电源部分：给电路 “喝干净水”

• 电容要近：滤波电容（比如 0.1μF 陶瓷电容）要紧紧贴在芯片的电源脚旁边，就像水杯放在嘴边，随时喝到干净水。

• 线要够粗：电源走线像水管，越粗水流越大。功放芯片的电源线至少 1mm 宽（大概铅笔芯粗细），不然供电不足会 “罢工”。

• 分开供电：摄像头和功放的电源要分开走，别共用一根线，不然摄像头会 “吵到” 功放，画面有条纹。

4.2 射频部分：信号 “跑高速” 不堵车

• 线要短直：射频线（连接主控、功放、天线的线）要像直线跑道，别拐弯抹角，越长信号越弱。

• 阻抗匹配：射频线的阻抗必须是 50Ω，就像高速路限速 120，不超速才顺畅。怎么看？PCB 板上的射频线宽度要按公式算（比如 1.6mm 厚的板，50Ω 线宽约 1.2mm）。

• 加屏蔽罩：射频部分要用金属罩罩起来，就像给高速路加隔音墙，别让信号 “吵到” 其他电路，也别让外界信号 “闯进来”。

4.3 其他注意事项

• 接地要稳：整个电路的地线要连在一起，形成一个 “大操场”，用大面积铜箔铺地，就像地基越稳房子越牢。

• 散热要好：功放芯片工作时会发热，就像电脑 CPU，要给它铺 “散热铜箔”（至少 10cm²），或者加小散热片，不然会热到 “罢工”。

• 别交叉：视频线和射频线别交叉，就像人行道和车行道分开，不然会 “撞车”（信号干扰）。

五、性能分析：好不好用，数据说话

5.1 传输距离：能飞多远还能看见？

发射功率	开阔地（无遮挡）	城市 / 树林（有遮挡）	举例场景
25mW	100-300 米	50-100 米	室内穿越机、阳台试飞
200mW	800-1500 米	300-800 米	公园飞、农田巡检
1000mW	2000-3000 米	500-1500 米	郊区航拍、长距离侦察

注意：实际距离受天线影响！用平板定向天线比鞭状天线远 50% 以上，就像望远镜比肉眼看得远。

5.2 延迟：画面 “反应快” 才安全

• 模拟图传优势：延迟一般 20-80 毫秒（1 秒 = 1000 毫秒），比数字图传（通常 50-200 毫秒）快。FPV 竞速时，差 10 毫秒就可能撞墙！

• 测试数据：化骨龙 HGLRC Zeus VTX 延迟约 30 毫秒，RushFPV Tank 约 40 毫秒，足够应对高速飞行。

5.3 抗干扰：信号 “不娇气” 才靠谱

• 频率干扰：5.8G 频段虽然干净，但附近有 WiFi、微波炉（部分用 5.8G）会干扰。解决办法：选跳频功能的图传（比如化骨龙），自动换频道躲干扰。

• 遮挡干扰：钢筋水泥房、大树会挡住信号，就像乌云挡太阳。解决办法：飞高点，让天线和无人机之间没有障碍物；用分集接收（两个天线，哪个信号好就用哪个）。

5.4 画质：看得清就行，别太挑剔

模拟图传的画质是标清（比如 720x576），就像老式电视，比不上数字图传的高清，但够用了。毕竟飞无人机看的是 “有没有障碍物”，不是 “树叶有没有锯齿”。

画面好坏主要看摄像头：600TVL 的摄像头比 400TVL 清晰，就像手机摄像头 500 万像素比 200 万清楚。

六、主流产品对比：哪款适合你？

品牌型号	主控芯片	功放型号	发射功率	传输距离（开阔地）	延迟	价格	适用场景
化骨龙 HGLRC Zeus VTX	RTC6705	RTC6659E	25-800mW 可调	2 公里	30ms	150 元	FPV 竞速、中距离飞行
RushFPV Tank	RTC6705	AFG2311	25-600mW 可调	1.5 公里	40ms	120 元	新手练习、短距离航拍
TBS Unify Pro32	定制芯片	定制功放	25-500mW 可调	1.8 公里	25ms	200 元	专业竞速、抗干扰需求高
熊猫 RC Nano25	RT9193	集成功放	25mW 固定	300 米	50ms	50 元	室内穿越机、儿童无人机
ImmersionRC Tramp	RTC6705	RTC6659	100-1000mW	3 公里	35ms	180 元	长距离侦察、户外探险

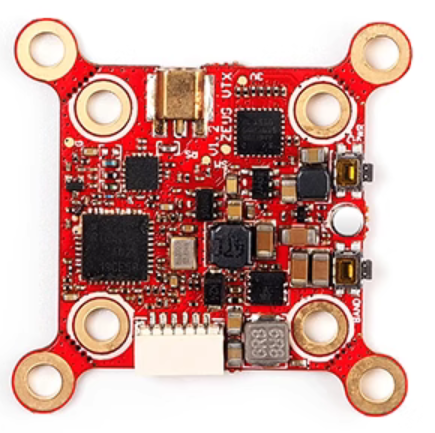

6.1 化骨龙 HGLRC Zeus VTX：网红款为啥火？

• 优点：功率可调（25-800mW），适合不同场景；带 OLED 屏幕，能直接看当前频率和功率，不用瞎猜；抗干扰强，多人一起飞也不容易 “撞频道”。

• 缺点：价格比入门款贵，新手可能觉得没必要；体积稍大，太小的无人机装不下。

6.2 新手选哪款？

预算有限选熊猫 RC Nano25（50 元），能飞 300 米，够练手；想进阶选RushFPV Tank（120 元），功率可调，性价比高；专业飞手直接上化骨龙或 TBS，延迟低、抗干扰强。

七、成本评估：自己做一个要多少钱？

7.1 DIY 成本（单个）

元件	价格	备注
主控芯片（RTC6705）	40 元	买 10 个以上能便宜到 30 元
功放芯片（RTC6659E）	25 元
摄像头（600TVL）	60 元
天线 + 滤波器	20 元
PCB 板 + 其他元件（电容、电阻等）	30 元
总计	175 元	比买现成的贵（现成 150 元），但能自定义功能

7.2 量产成本（1000 个以上）

批量生产时，芯片和 PCB 板能砍价，总成本能降到 80-100 元 / 个，所以厂家卖 150 元能赚钱。

7.3 为啥有的贵有的便宜？

• 定制芯片贵：比如 TBS 用定制芯片，性能好但研发成本高，所以卖得贵。

• 功能多贵：带屏幕、功率可调的比固定功率的贵，就像手机带人脸识别比不带的贵。

• 品牌溢价：大牌（比如 TBS、化骨龙）比小牌子贵，就像耐克比杂牌鞋贵。

八、常见问题：新手常踩的坑

8.1 画面有条纹 / 雪花？

• 原因 1：电源没滤波，摄像头和功放抢电。解决：加滤波电容，分开供电。

• 原因 2：天线没接好，接触不良。解决：检查天线接口，拧紧点（别用蛮力，会拧坏）。

• 原因 3：附近有干扰（比如 WiFi、微波炉）。解决：换个频道，或者远离干扰源。

8.2 传不远，飞 100 米就断信号？

• 天线装反了：有些天线有方向，比如平板天线要对着无人机，别背对它。

• 功率设太低：比如不小心设成 25mW，换 800mW 试试（注意：别在禁飞区用高功率）。

• 射频线没做好：阻抗不对或太长，重新布线，按 50Ω 标准做。

8.3 图传发热厉害，甚至烫手？

• 功率开太大：800mW 比 25mW 热得多，不用时调低功率。

• 散热没做好：没加散热片或屏蔽罩太严，热量散不出去。解决：加个小散热片（网上 5 元一片），屏蔽罩上开小孔散热。

九、法规注意：别让图传 “闯祸”

• 功率限制：中国规定 5.8G 图传最大发射功率不能超过 200mW（23dBm），超过要申请许可，不然可能被罚款。

• 禁飞区：机场、军事基地附近不能飞，不管图传多好都不行，会干扰飞机雷达！

• 频率合规：只能用 5.8G 频段里的 ISM 频段（5.725-5.850GHz），别用其他频段，不然可能干扰卫星或雷达。

十、实际应用案例

10.1 FPV 竞速比赛

专业选手几乎都用化骨龙或 TBS 的图传，因为延迟低（25-30ms），抗干扰强。比如一场比赛 20 架无人机同时飞，用普通图传会互相干扰，画面卡顿，用化骨龙就能稳定传输，保证公平竞争。

10.2 农田巡检

农民用 200mW 图传的无人机，飞 1 公里左右看庄稼长势。不用高清，能看清哪片地缺水、生虫就行，模拟图传足够用，还比数字图传便宜一半。

10.3 室内穿越机

小朋友玩的室内无人机，用 25mW 图传（比如熊猫 RC），飞 300 米足够在客厅或体育馆里玩，还不会干扰家里的 WiFi。

十一、总结：模拟图传，够用就好

5.8G 模拟图传不是最先进的，但胜在便宜、延迟低、够稳定，特别适合 FPV 竞速、新手练习、中短距离飞行。

选的时候别盲目追求贵的，按需求来：室内飞选 25mW，户外玩选 200-800mW 可调；新手选简单款，专业飞手选抗干扰强的。

自己 DIY 的话，注意布局布线，尤其是射频部分和电源部分，做好了性能不输成品！
