1、流程设计器

1.1、Eclipse Designer

参考：https://tkjohn.github.io/flowable-userguide/#flowableDesigner

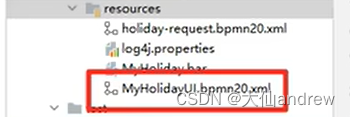

创建完流程之后，可以打包成bar文件，进行部署。

1.2、Flowable UI应用

Flowable提供了几个web应用，用于演示及介绍Flowable项目提供的功能：

Flowable IDM: 身份管理应用。为所有Flowable UI应用提供单点登录认证功能，并且为拥有IDM管理员权限的用户提供了管理用户、组与权限的功能。

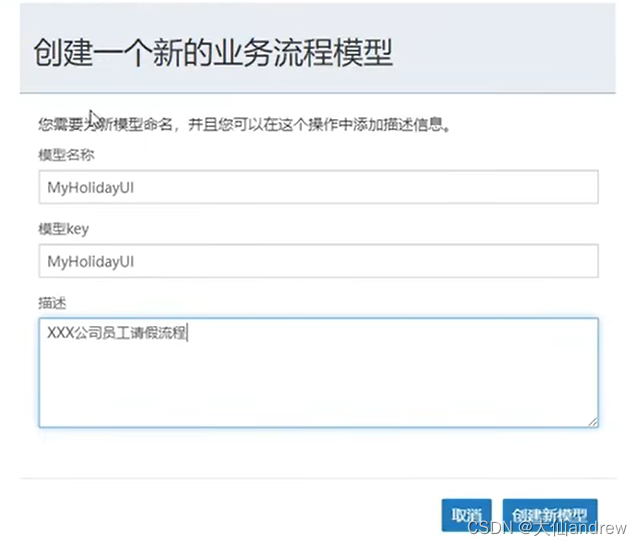

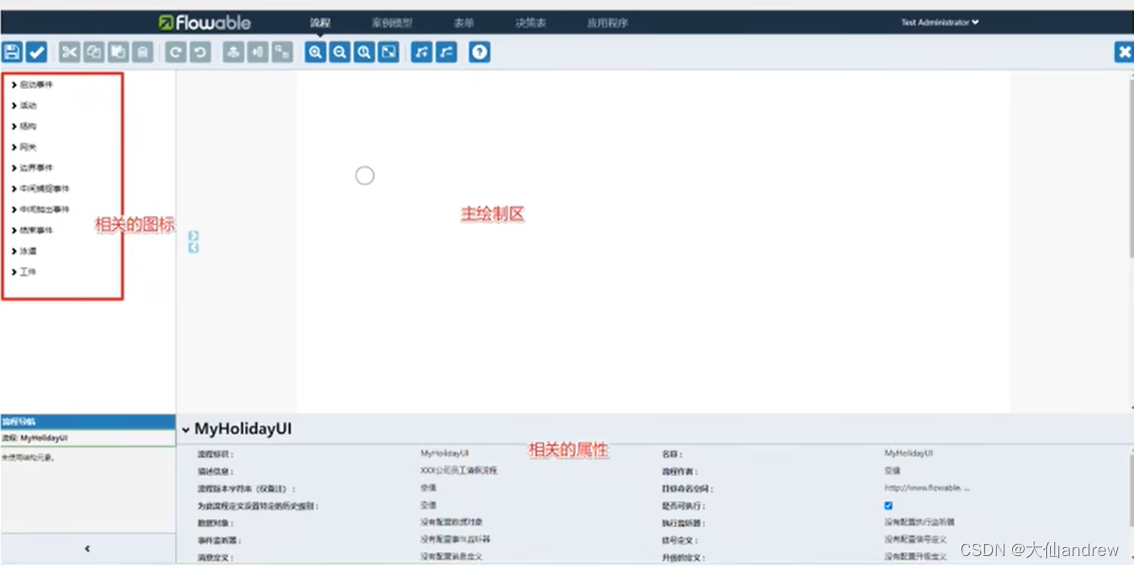

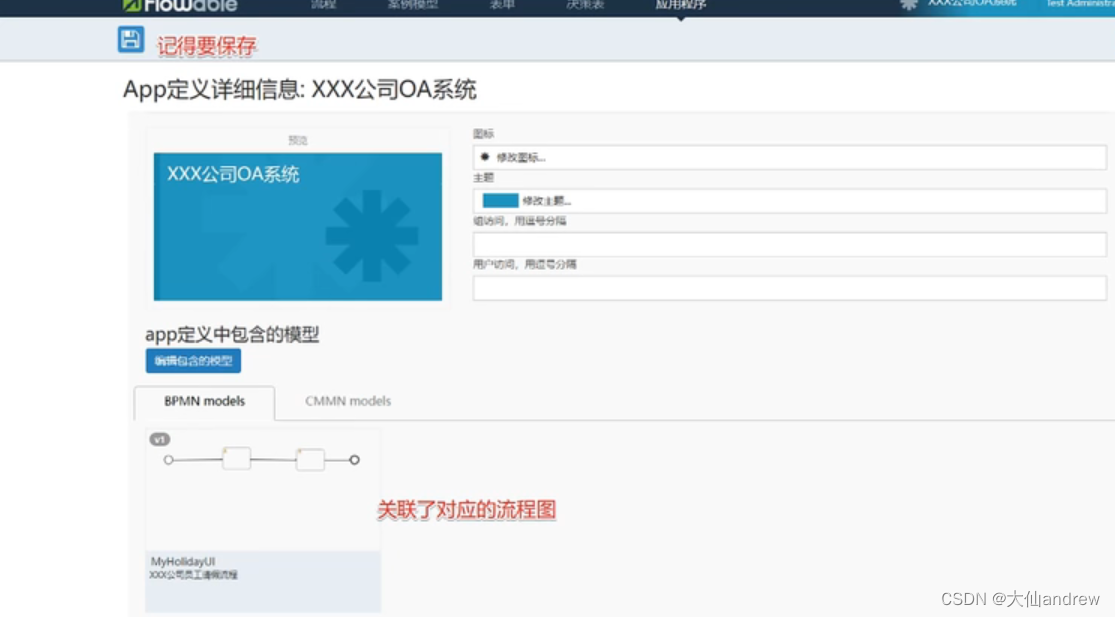

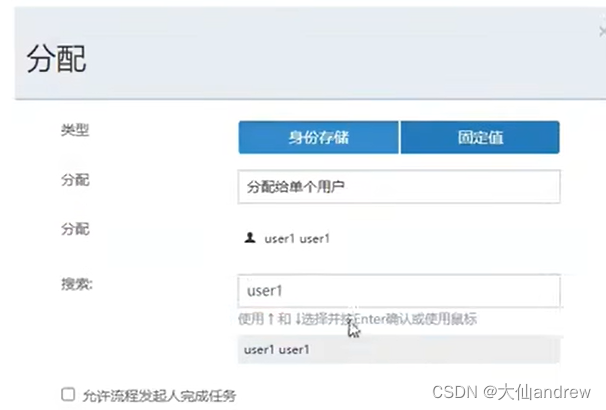

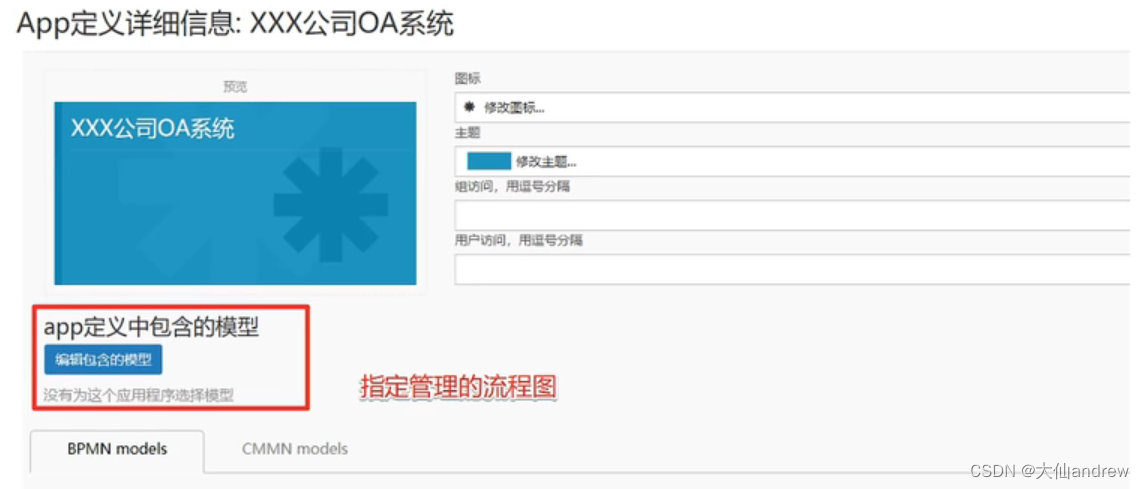

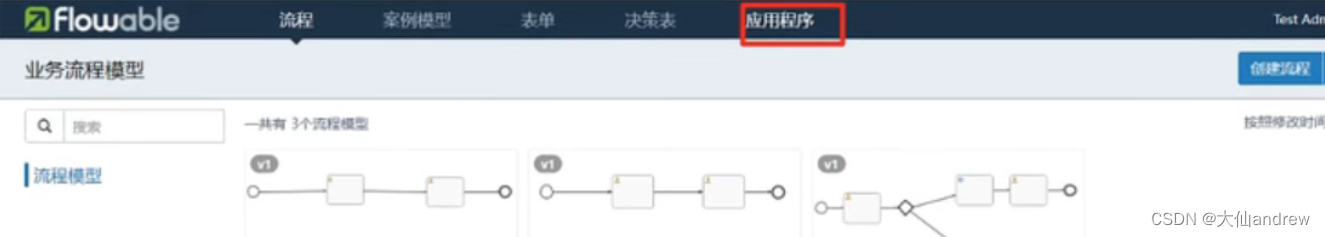

Flowable Modeler: 让具有建模权限的用户可以创建流程模型、表单、选择表与应用定义。

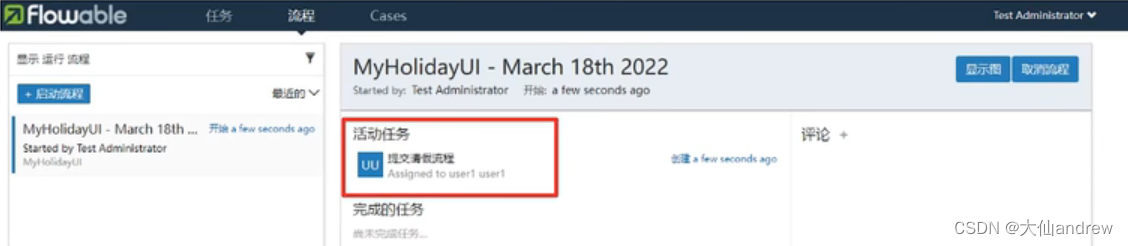

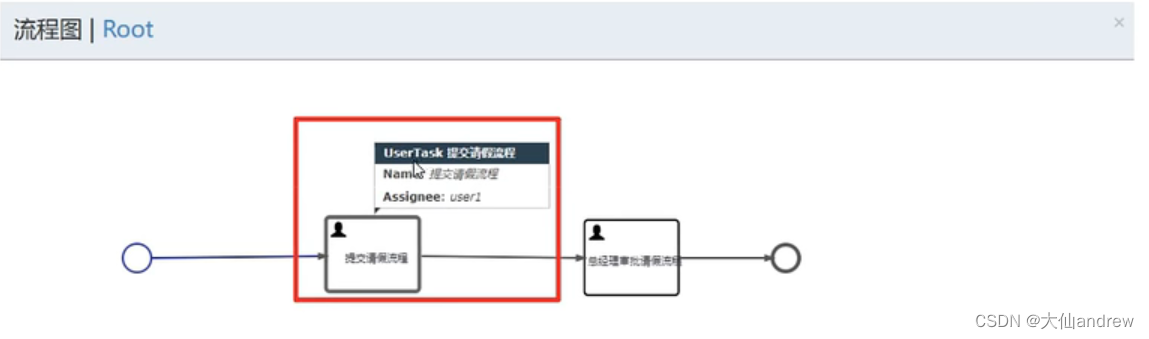

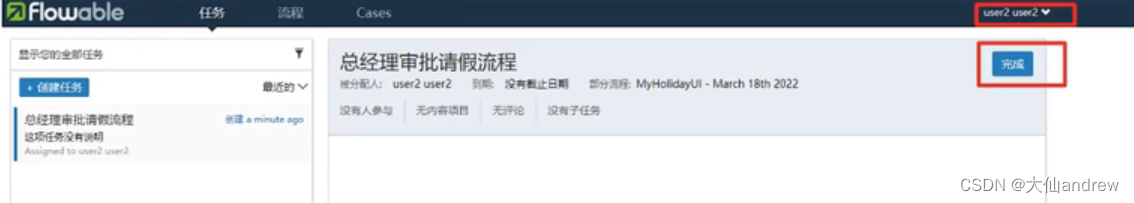

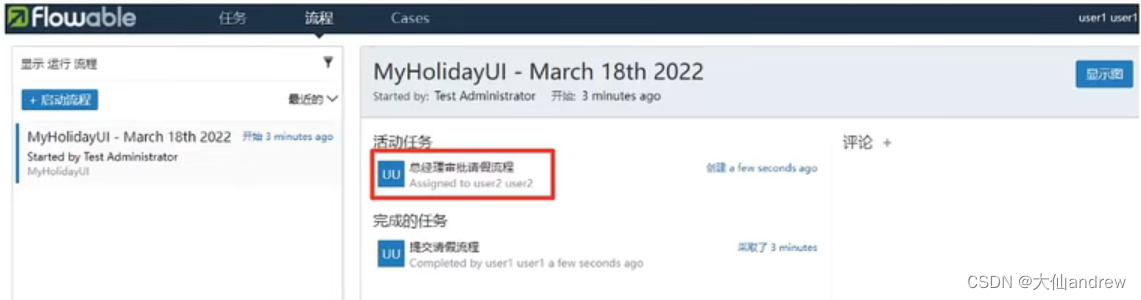

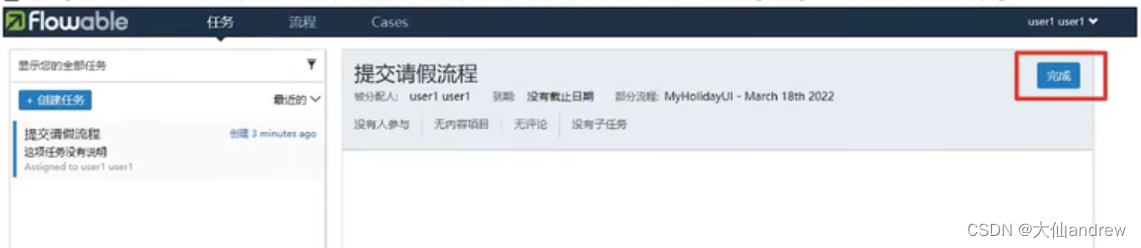

Flowable Task: 运行时任务应用。提供了启动流程实例、编辑任务表单、完成任务，以及查询流程实例与任务的功能。
Flowable Admin: 管理应用。让具有管理员权限的用户可以查询BPMN、DMN、Form及Content引擎，并提供了许多选项用于修改流程实例、任务、作业等。管理应用通过REST API连接至引擎，并与Flowable Task应用及Flowable REST应用一同部署。

所有其他的应用都需要Flowable IDM提供认证。每个应用的WAR文件可以部署在相同的servlet容器（如Apache Tomcat）中，也可以部署在不同的容器中。由于每个应用使用相同的cookie进行认证，因此应用需要运行在相同的域名下。

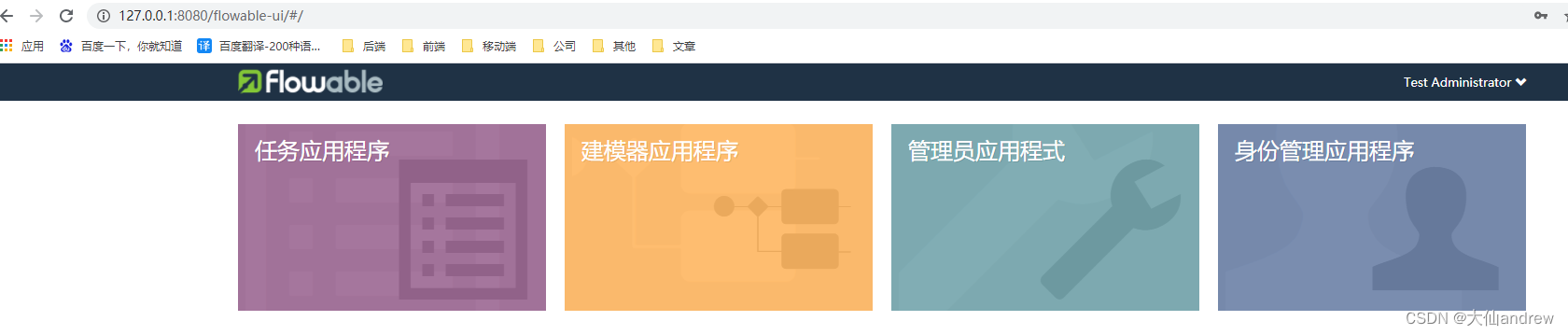

在Flowable6.6之后把FlowableUI中提供的四个功能合并到了一起。

安装部署

从官网下载 flowable-6.7.0 : https://flowable.com/open-source/downloads/

下载完，解压后，打开目录 wars

找个干净的 tomcat8

把 wars 文件目录里面的

flowable-rest.war、flowable-ui.war

共 2 个 war包放到tomact的 webapps 目录

然后找到 tomcat / bin / startup.bat 启动 tomcat

会等待一段时间，所有war包都解压后

找到每个项目中的

比如：\webapps\flowable-ui\WEB-INF\classes flowable-default.properties 这样的配置文件

修改：改成自己的数据库链接地址，数据库名flowable67 自己创建，从flowable-6.7.0.zip里面database下面的creat/all 下的sql 脚本执行去建表 79张表

spring.datasource.driver-class-name=com.mysql.jdbc.Driver
spring.datasource.url=jdbc:mysql://192.168.27.114:3306/flowable67?useUnicode=true&characterEncoding=UTF-8&serverTimezone=UTC&useSSL=false
spring.datasource.username=root
spring.datasource.password=123456
