flowable工作流- 基础-03 流程部署

maven工程添加依赖

<dependency>
    <groupId>org.flowable</groupId>
    <artifactId>flowable-engine</artifactId>
    <version>6.3.0</version>
</dependency>
<dependency>
    <groupId>mysql</groupId>
    <artifactId>mysql-connector-java</artifactId>
    <version>8.0.21</version>
</dependency>

然后应用运行没有问题，但也没有在控制台提供有用的信息，只有一条消息提示日志没有正确配置。Flowable使用SLF4J作为内部日志框架。在这个例子中，我们使用log4j作为SLF4J的实现。因此在pom.xml文件中添加下列依赖：

<dependency>
    <groupId>org.slf4j</groupId>
    <artifactId>slf4j-api</artifactId>
    <version>1.7.21</version>
</dependency>
<dependency>
    <groupId>org.slf4j</groupId>
    <artifactId>slf4j-log4j12</artifactId>
    <version>1.7.21</version>
</dependency>

Log4j需要一个配置文件。在src/main/resources文件夹下添加log4j.properties文件，并写入下列内容：

log4j.rootLogger=DEBUG, CA

log4j.appender.CA=org.apache.log4j.ConsoleAppender
log4j.appender.CA.layout=org.apache.log4j.PatternLayout
log4j.appender.CA.layout.ConversionPattern= %d{hh:mm:ss,SSS} [%t] %-5p %c %x - %m%n

然后创建一个普通的Java类，添加对应的main方法，首先要做的是初始化ProcessEngine流程引擎实例。这是一个线程安全的对象，因此通常只需要在一个应用中初始化一次。 ProcessEngine由ProcessEngineConfiguration实例创建。该实例可以配置与调整流程引擎的设置。 通常使用一个配置XML文件创建ProcessEngineConfiguration，但是（像在这里做的一样）也可以编程方式创建它。 ProcessEngineConfiguration所需的最小配置，是数据库JDBC连接：

public static void main(String[] args) {
    ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
        .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn?serverTimezone=UTC")
        .setJdbcUsername("root")
        .setJdbcPassword("123456")
        .setJdbcDriver("com.mysql.cj.jdbc.Driver")
        .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
    ProcessEngine processEngine = cfg.buildProcessEngine();
}

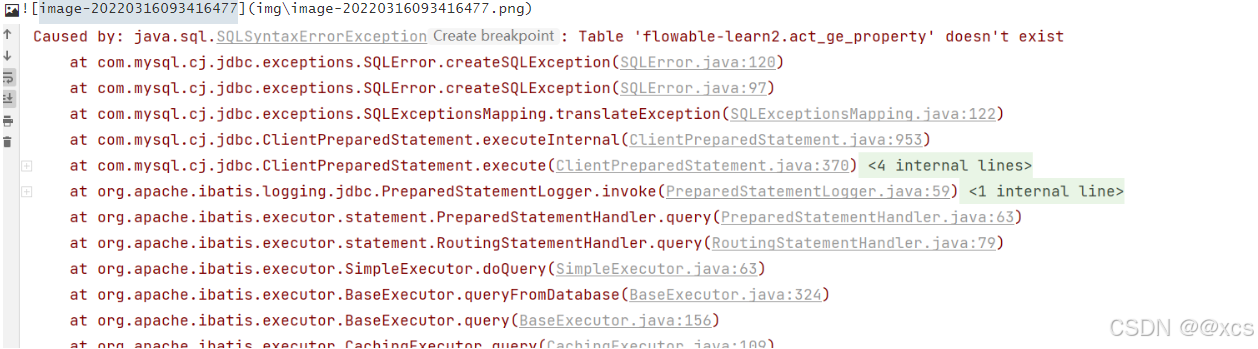

注意在mysql8.0中执行可能出现如下的错误

出现这种情况只需要在mysql的连接字符串中添加上nullCatalogMeansCurrent=true，设置为只查当前连接的schema库即可。

 public static void main(String[] args) {
        ProcessEngineConfiguration cfg = new StandaloneProcessEngineConfiguration()
                .setJdbcUrl("jdbc:mysql://localhost:3306/flowable-learn1?serverTimezone=UTC&nullCatalogMeansCurrent=true")
                .setJdbcUsername("root")
                .setJdbcPassword("123456")
                .setJdbcDriver("com.mysql.cj.jdbc.Driver")
                .setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
        ProcessEngine processEngine = cfg.buildProcessEngine();
    }

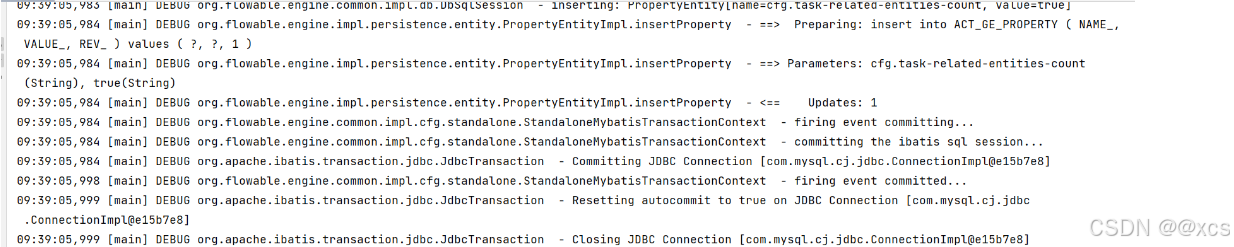

重新运行应用。应该可以看到关于引擎启动与创建数据库表结构的提示日志：

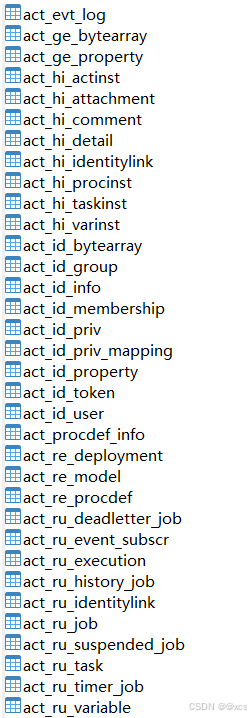

同时可以看到创建了相关的表结构在数据库中,不同的flowable版本声场的表有些许差异

这样就得到了一个启动可用的流程引擎。接下来为它提供一个流程！

2.部署流程定义

  接下来我们构建一个非常简单的请假流程，Flowable引擎需要流程定义为BPMN 2.0格式，这是一个业界广泛接受的XML标准。 在Flowable术语中，我们将其称为一个流程定义(process definition)。一个流程定义可以启动多个流程实例(process instance)。流程定义可以看做是重复执行流程的蓝图。 在这个例子中，流程定义定义了请假的各个步骤，而一个流程实例对应某个雇员提出的一个请假申请。

  BPMN 2.0存储为XML，并包含可视化的部分：使用标准方式定义了每个步骤类型（人工任务，自动服务调用，等等）如何呈现，以及如何互相连接。这样BPMN 2.0标准使技术人员与业务人员能用双方都能理解的方式交流业务流程。

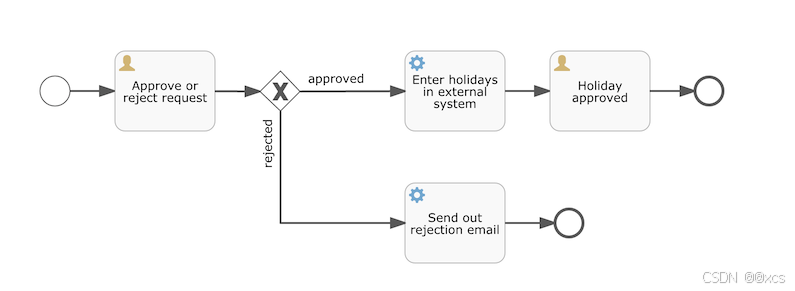

  我们要使用的流程定义为：

  流程定义说明：

• 我们假定启动流程需要提供一些信息，例如雇员名字、请假时长以及说明。当然，这些可以单独建模为流程中的第一步。 但是如果将它们作为流程的“输入信息”，就能保证只有在实际请求时才会建立一个流程实例。否则（将提交作为流程的第一步）
