一、实验目的
通过S1P0_1控制P1_0、P1_1、P1_4来开关LED灯

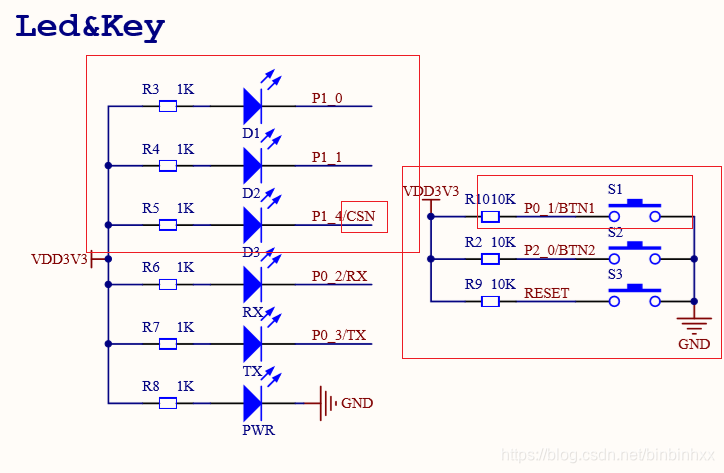

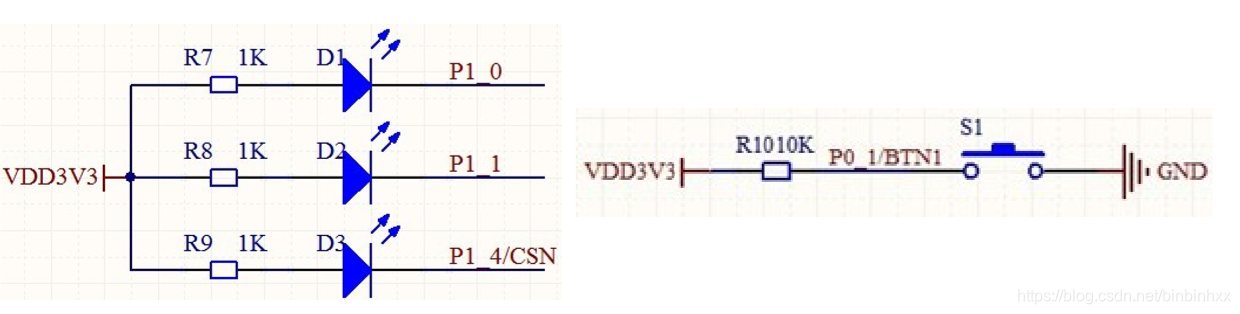

二、实现相关电路图

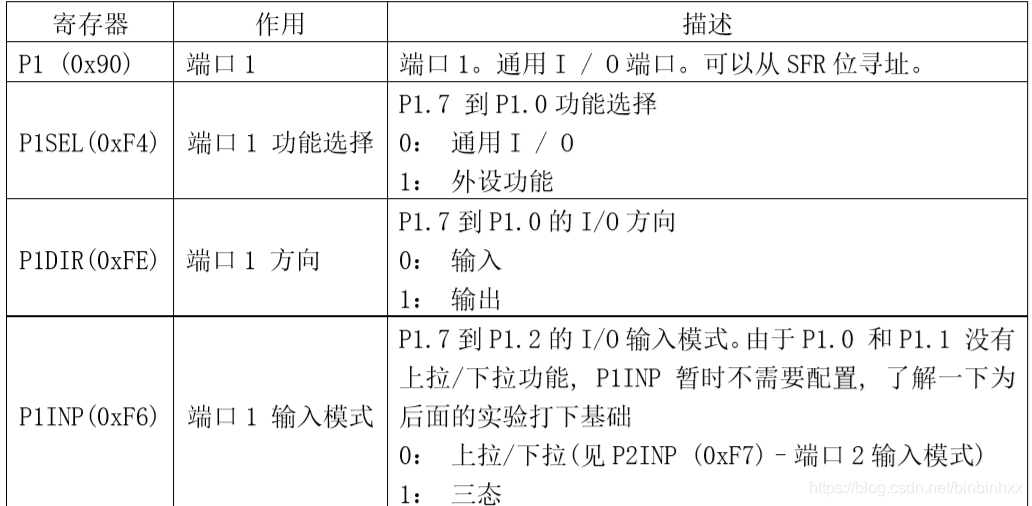

三、配置相关寄存器

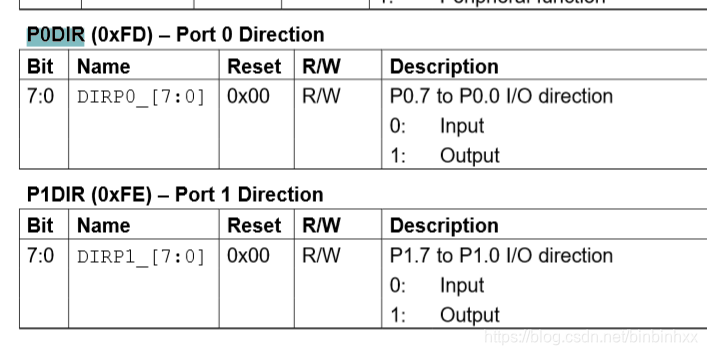

P1DIR |= 0x13;将P0DIR(P0端口的方向寄存器)上P1_0、P1_1、P1_4设置为高电平即方向设置为输出可以输出0V或者3.3V。

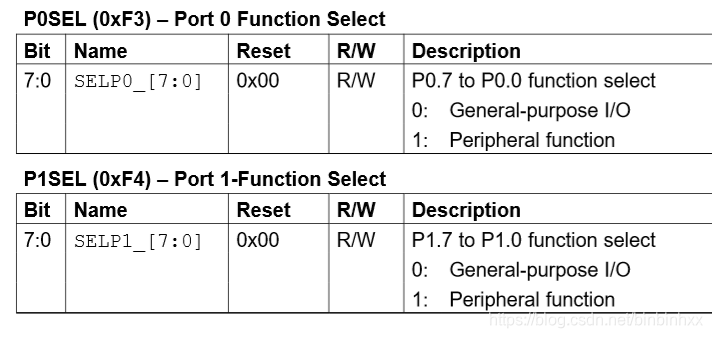

P0SEL &= ~0x02; 将P0SEL(P0端口的功能选择寄存器)上的P0_1设为低电平即设置为通用的I/O;
P0DIR &= ~0x02;将P0DIR(P0端口的方向寄存器)上的P0_1设置为低电平即方向设置为输入;

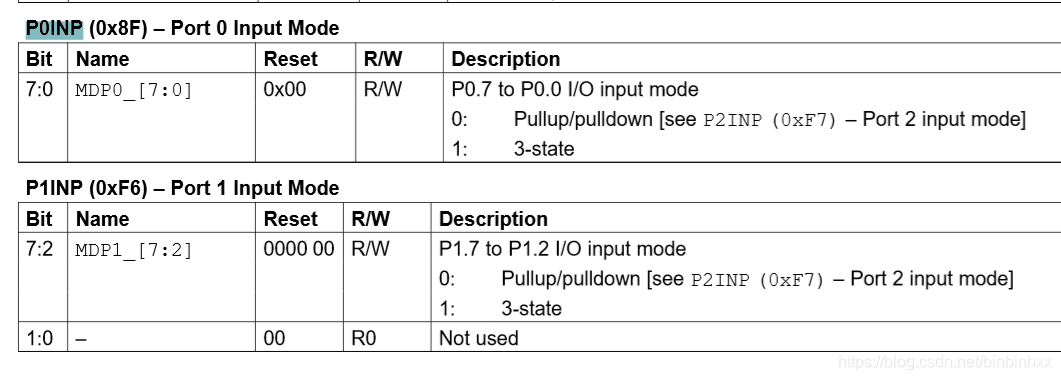

P0INP &= ~0x02;将P0INP(P0端口的输入模式)上P0_1设置为低电平;打开P0上拉电阻。
P0口是集电极开路输出,也就是OC门,这种结构没有输出高电平的能力
就相当于一个一端接地的开关 按下去就输出低电平0V,断开就没有电压,是悬空状态.
至于用不用上拉电阻,取决于外部电路,如果要输出高电平控制一个器件,而这个器件本身又没有内置上拉(),就必须自己接一个上拉电阻,如果要用低电平控制一个器件,则可以不用加上拉.
一般来讲,做板子时都会在P0口放一个排阻,10KΩ就可以了.
四、实验代码
****************************************************************************/
#include <ioCC2530.h>
typedef unsigned char uchar;
typedef unsigned int uint;
#define LED1 P1_0 // 定义P1.0口为LED1控制端
#define LED2 P1_1 // 定义P1.1口为LED2控制端
#define LED3 P1_4 // 定义P1.4口为LED3控制端
#define KEY1 P0_1 // 定义P0.1口为S1控制端
#define ON 0
#define OFF 1
/****************************************************************************
-
名 称: DelayMS()
-
功 能: 以毫秒为单位延时,系统时钟不配置时默认为16M(用示波器测量相当精确)
-
入口参数: msec 延时参数,值越大,延时越久
-
出口参数: 无
****************************************************************************/
void DelayMS(uint msec)
{
uint i,j;for (i=0; i<msec; i++)
for (j=0; j<535; j++);
}
/****************************************************************************
- 名 称: LedOnOrOff()
- 功 能: 点亮或熄灭所有LED灯
- 入口参数: mode为0时LED灯亮 mode为1时LED灯灭
- 出口参数: 无
****************************************************************************/
void LedOnOrOff(uchar mode)
{
LED1 = mode;
LED2 = mode;
LED3 = mode; //由于P1.4与仿真器共用,必须拔掉仿真器的插头才能看到LED3的变化
}
/****************************************************************************

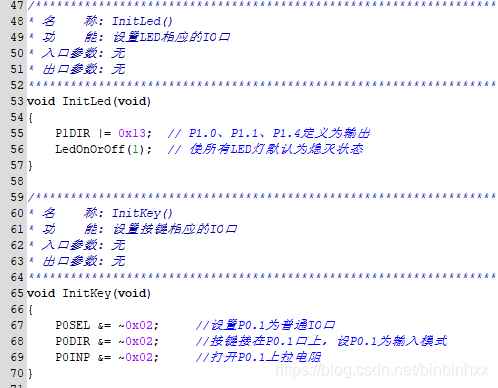

- 名 称: InitLed()
- 功 能: 设置LED相应的IO口
- 入口参数: 无
- 出口参数: 无
****************************************************************************/
void InitLed(void)
{
P1DIR |= 0x13; // P1.0、P1.1、P1.4定义为输出
LedOnOrOff(1); // 使所有LED灯默认为熄灭状态
}
/****************************************************************************
- 名 称: InitKey()
- 功 能: 设置按键相应的IO口
- 入口参数: 无
- 出口参数: 无
****************************************************************************/
void InitKey(void)
{
P0SEL &= ~0x02; //设置P0.1为普通IO口
P0DIR &= ~0x02; //按键接在P0.1口上,设P0.1为输入模式
P0INP &= ~0x02; //打开P0.1上拉电阻
}
/****************************************************************************
-

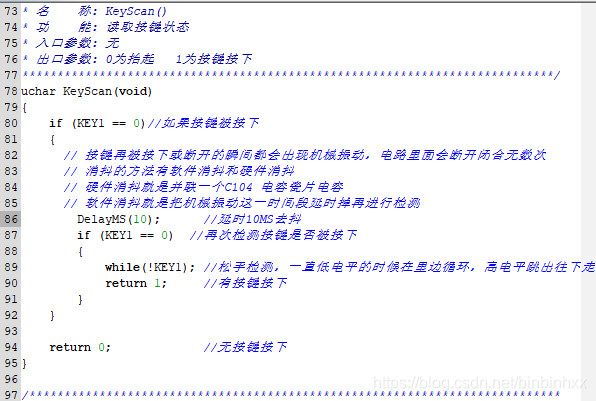

名 称: KeyScan()
-
功 能: 读取按键状态
-
入口参数: 无
-
出口参数: 0为抬起 1为按键按下
****************************************************************************/
uchar KeyScan(void)
{
if (KEY1 == 0)//如果按键被按下
{
// 按键再被按下或断开的瞬间都会出现机械振动,电路里面会断开闭合无数次
// 消抖的方法有软件消抖和硬件消抖
// 硬件消抖就是并联一个C104 电容瓷片电容
// 软件消抖就是把机械振动这一时间段延时掉再进行检测
DelayMS(10); //延时10MS去抖
if (KEY1 == 0) //再次检测按键是否被按下
{
while(!KEY1); //松手检测,一直低电平的时候在里边循环,高电平跳出往下走
return 1; //有按键按下
}
}return 0; //无按键按下
}
/****************************************************************************
-

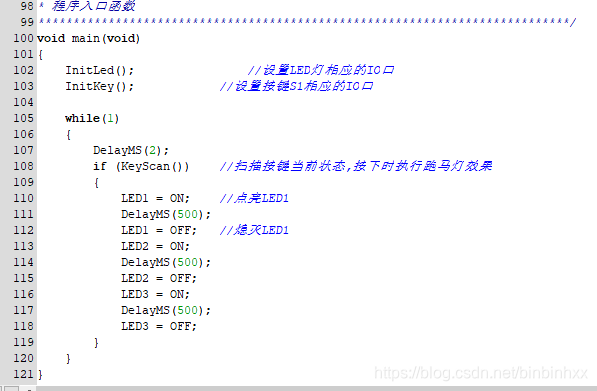

程序入口函数
****************************************************************************/
void main(void)
{
InitLed(); //设置LED灯相应的IO口
InitKey(); //设置按键S1相应的IO口while(1)
{
DelayMS(2);
if (KeyScan()) //扫描按键当前状态,按下时执行跑马灯效果
{
LED1 = ON; //点亮LED1
DelayMS(500);
LED1 = OFF; //熄灭LED1
LED2 = ON;
DelayMS(500);
LED2 = OFF;
LED3 = ON;
DelayMS(500);
LED3 = OFF;
}
}
}
LedOnOrOff()函数点亮或熄灭LED灯,传一个参数进来它将传给3个IO口进行赋值,当传入0时Led灯被点亮,闯入1时候LED灯被熄灭

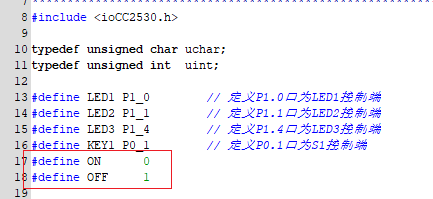

用宏定义的方法定义LED低电平亮 ,高电平灭。
检测到按键按下三个LED依次亮灭,按键按一次跑马灯一次

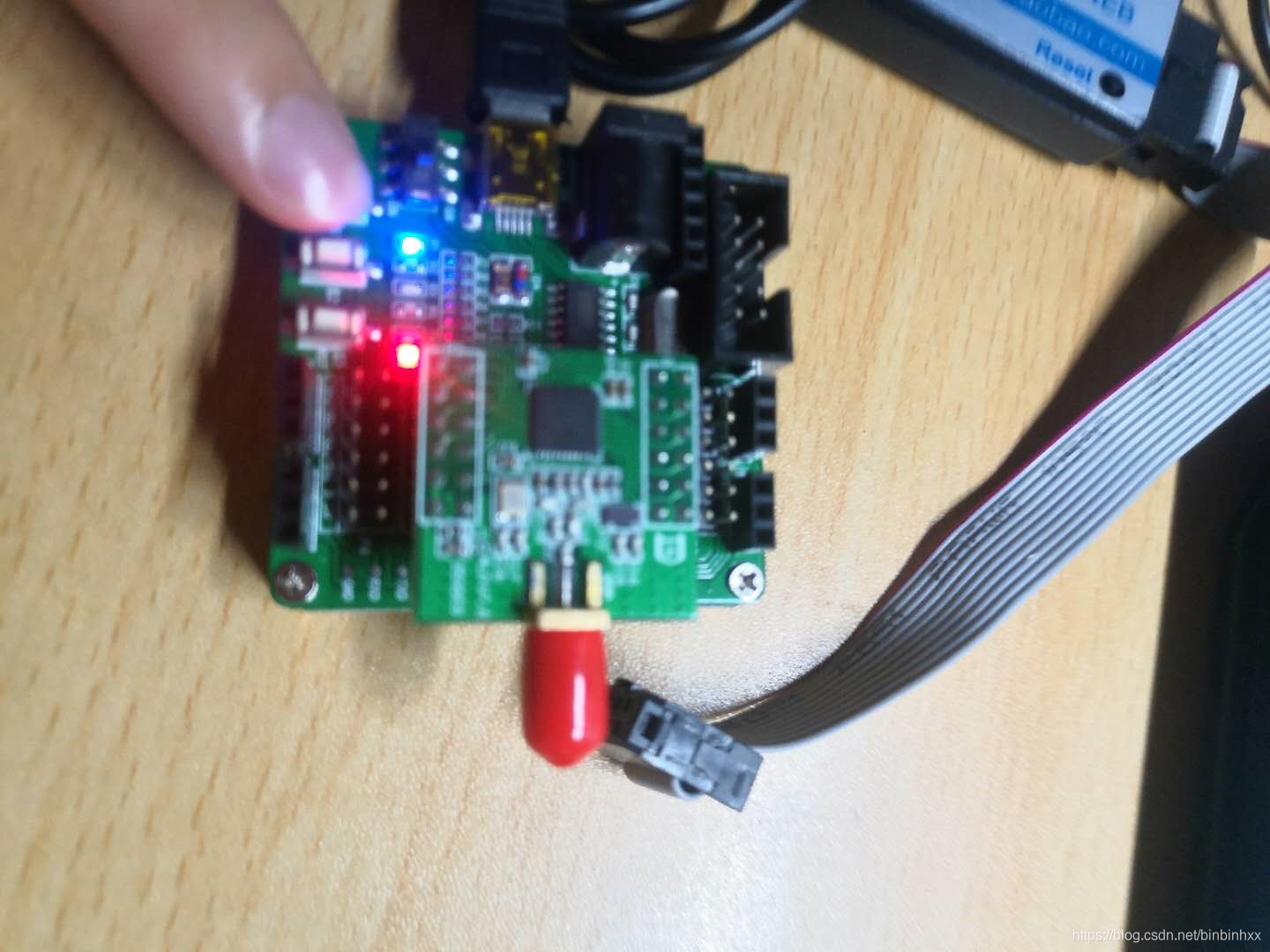

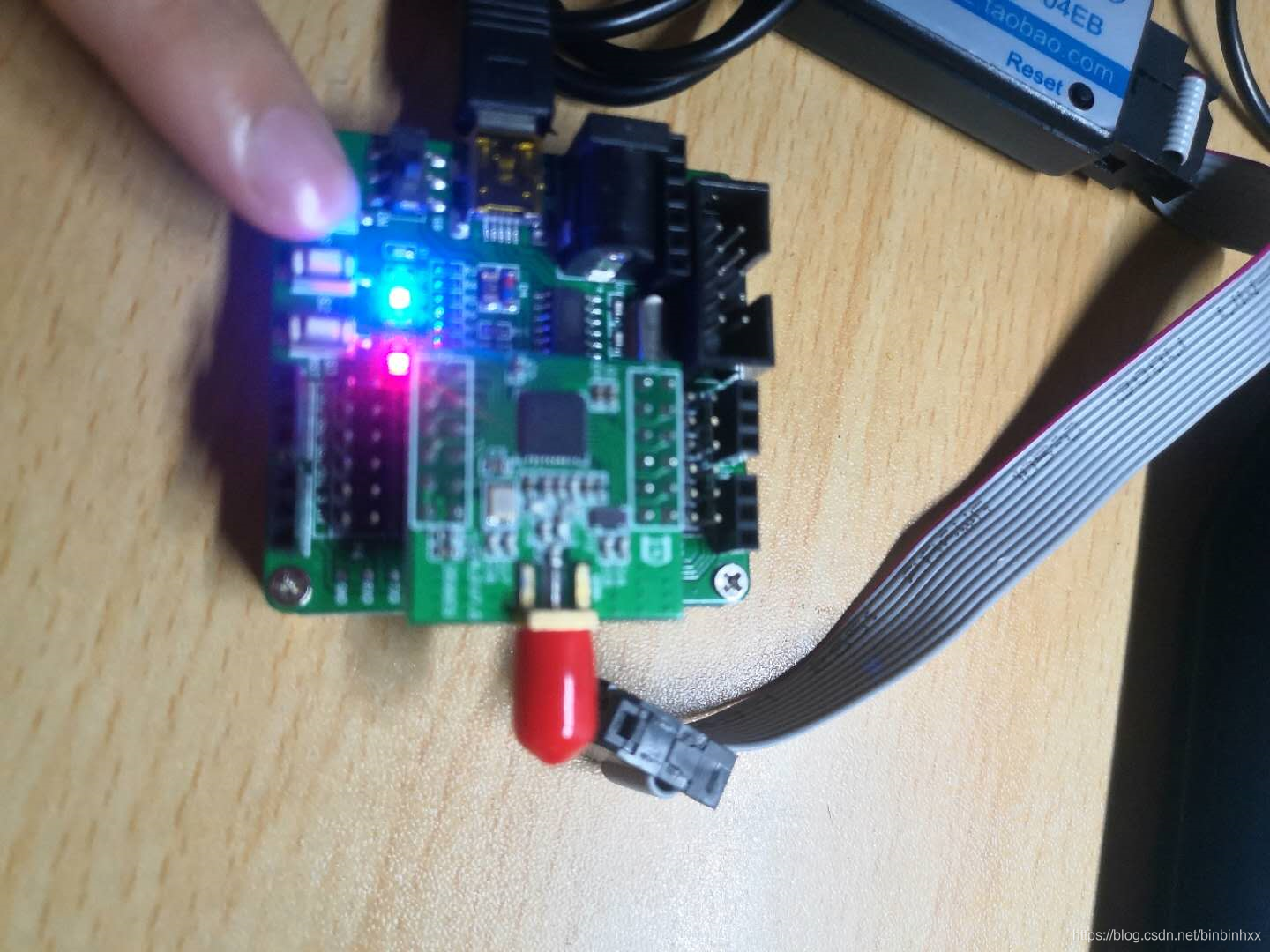

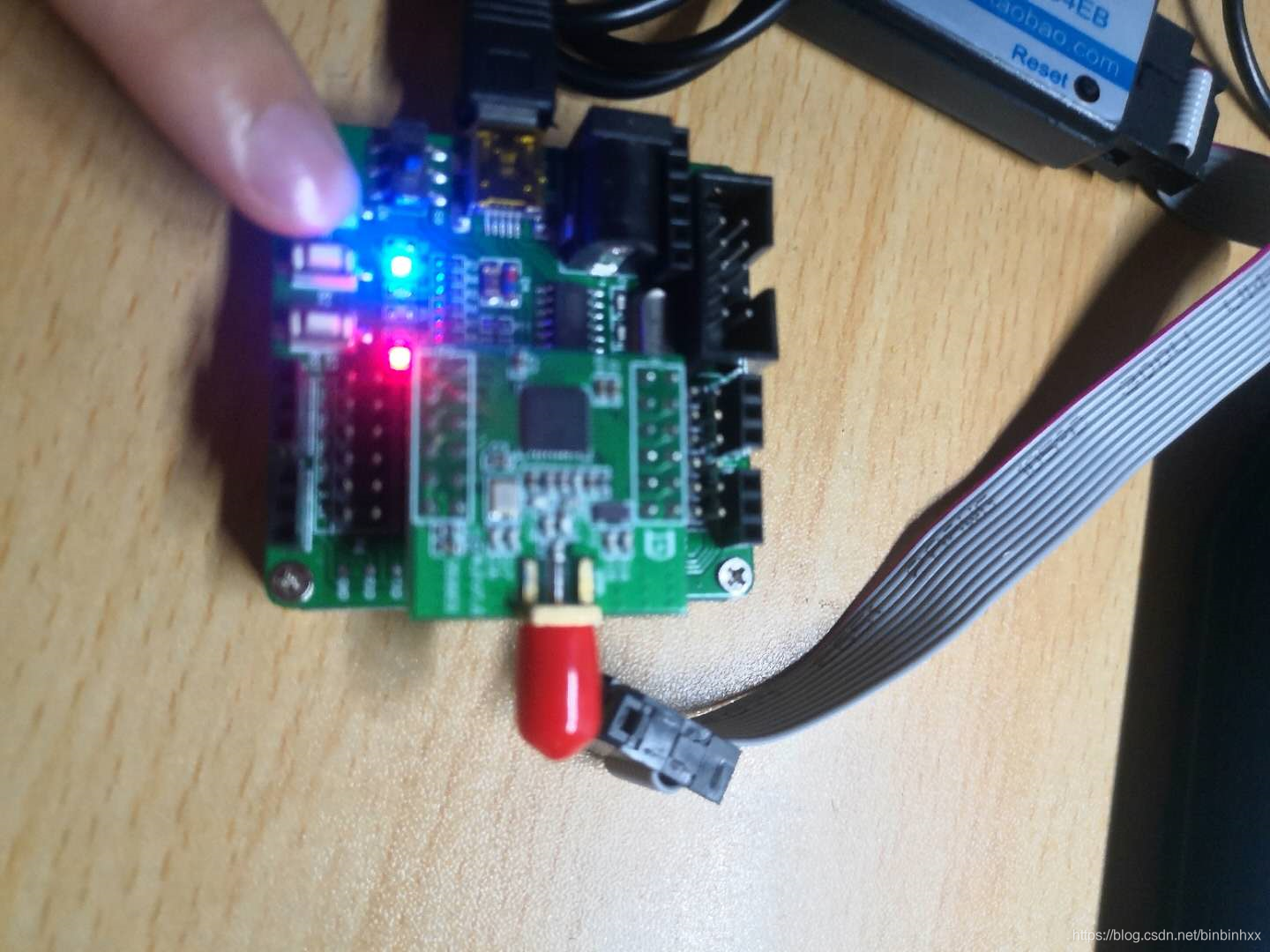

五、实验现象
