蓝桥杯单片机学习（二）：LED跑马灯

LED灯的基础控制

单片机资源数据包
链接: https://pan.baidu.com/s/1aRCjuMmO0bMI3DFqKo290Q
提取码: mqg5

读图：控制LED灯
LED灯的控制引脚不是直接接到单片机的P0接口上，中间有一个HC573锁存器
也就是，单片机不能直接控制P0口来控制LED灯，需要控制锁存器
什么时候P0可以控制锁存器呢？—收到138译码器的控制
138译码器收到P25 P26 P27的控制
单片机的开发模式：

• IO扩展的开发模式：让J13的W/R引脚直接接地
• 存储器映射扩展的开发模式：J13的W/R引脚是74HC02或非门的一个输入端，把或非门的输入端选择（连接）12引脚
  在开发板上，若选择IO的开发模式，要把帽子盖到上面两个

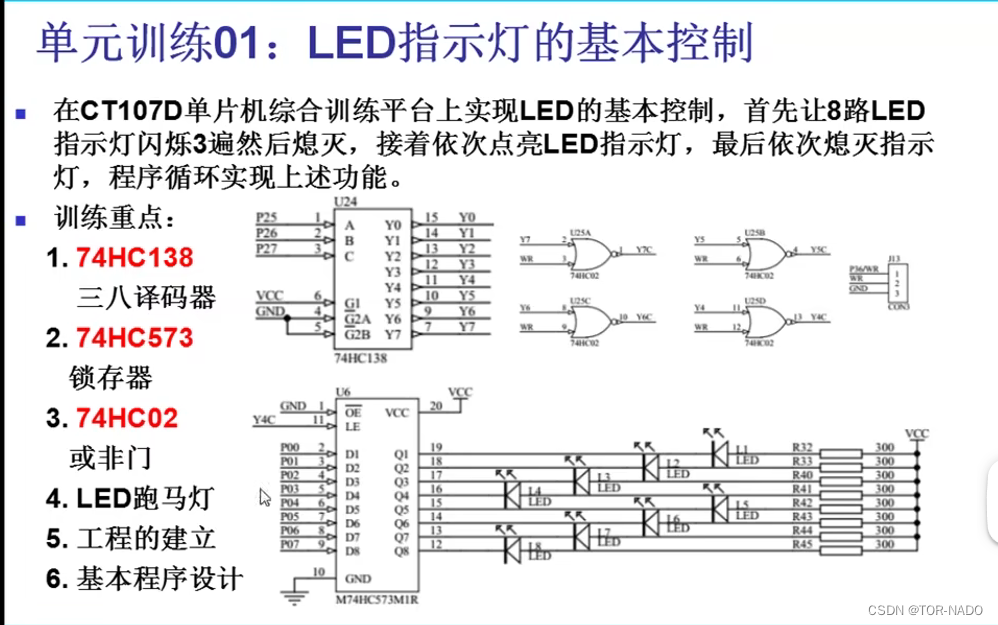

  训练重点：
• 74HC138译码器
• 74HC573锁存器
• 74HC02或非门
• LED跑马灯
• 工程建立
• 基本程序设计

理解基础部件

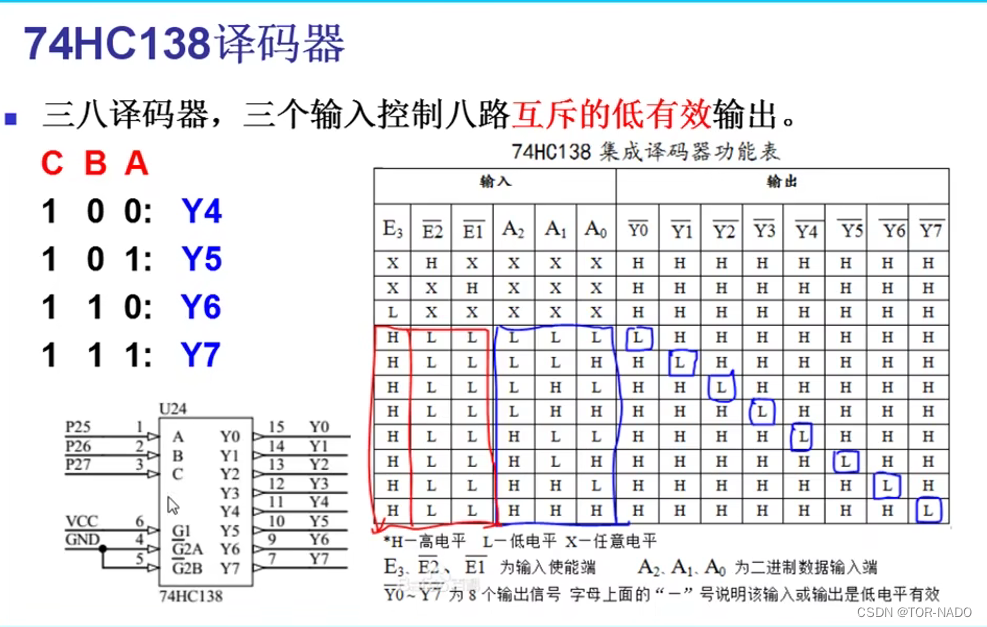

1、74HC138译码器

重点：如何通过P25 P26 P27三路输入来控制右面的8路输出----二进制

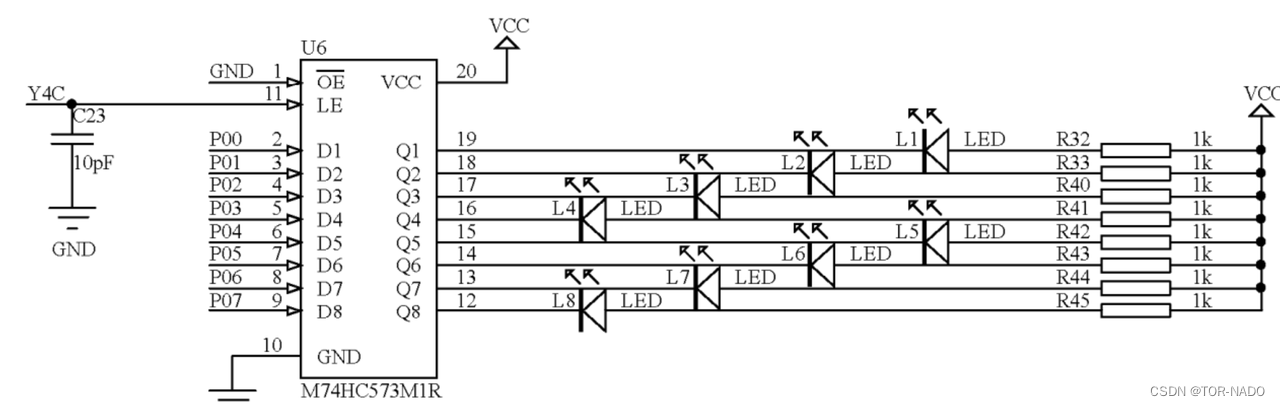

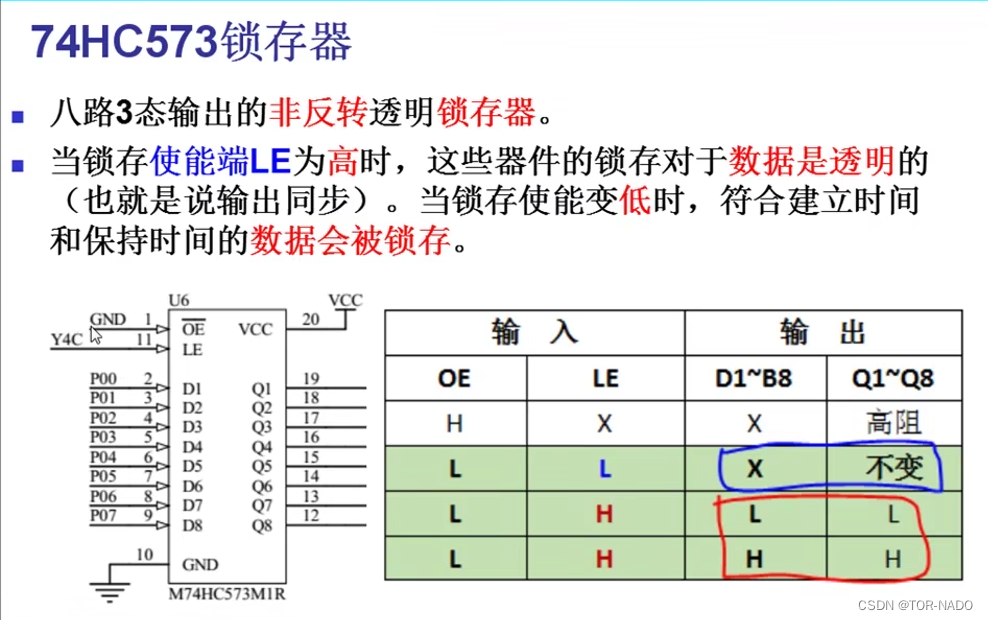

2、74HC573锁存器

• GND是片选信号，在电路设计里面接地了，所以一通电，这个锁存器就会被选中
• LE控制引脚：
  • 锁存（LE为低电平）：把输出端的信号锁存起来，输入端不能控制输出端
  • 打通（LE为高电平）：D端和Q端连起来了
• 8路输入，8路输出
  3、LED指示灯电路原理

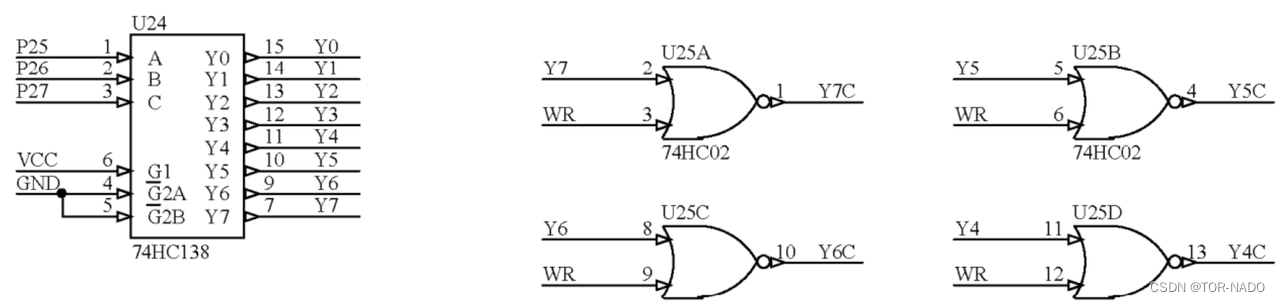

若要P0接口能控制LED灯—>D和Q要打通—>锁存器为打通状态，LE为高电平—>LE收到Y4C控制—>Y4C受74HC02或非门控制---->受Y4控制—>Y4受74HC138译码器的三个输入端口控制
Y4为0—>Y4C为1—>LE为高电平—>打通

代码实现

1、建立一个工程

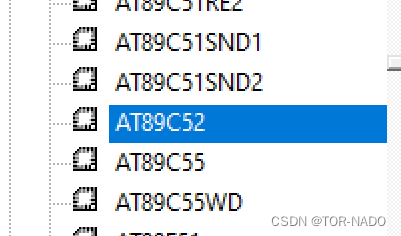

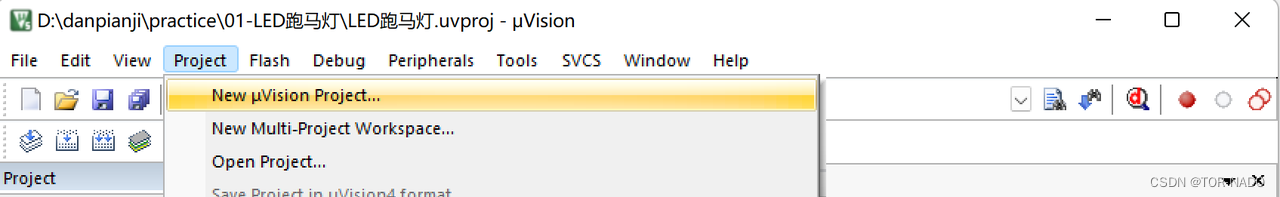

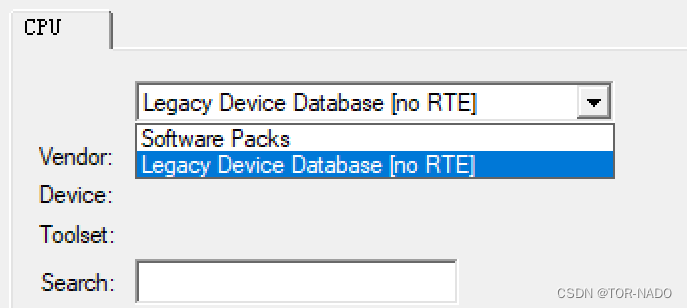

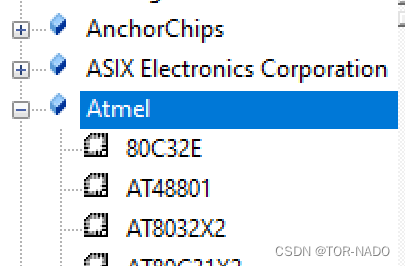

1. 新建一个工程：

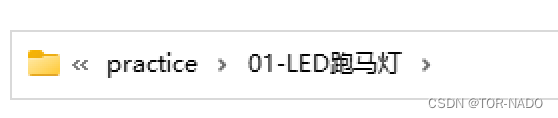

选择一个空的文件夹

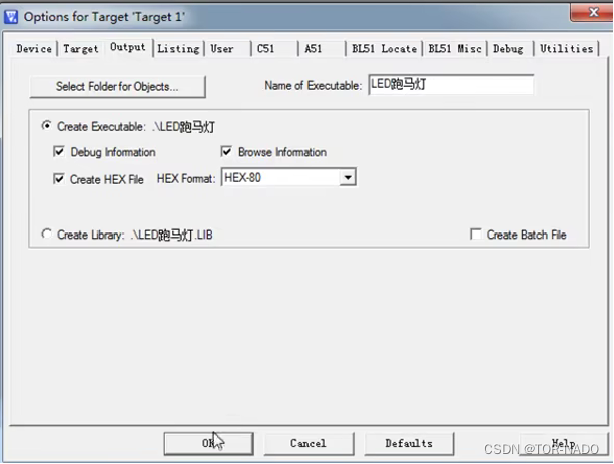

2. 配置输出：第三行蓝色的像魔法棒的图标—>Output—>输出一个16进制的代码文件（勾选第二个框框）

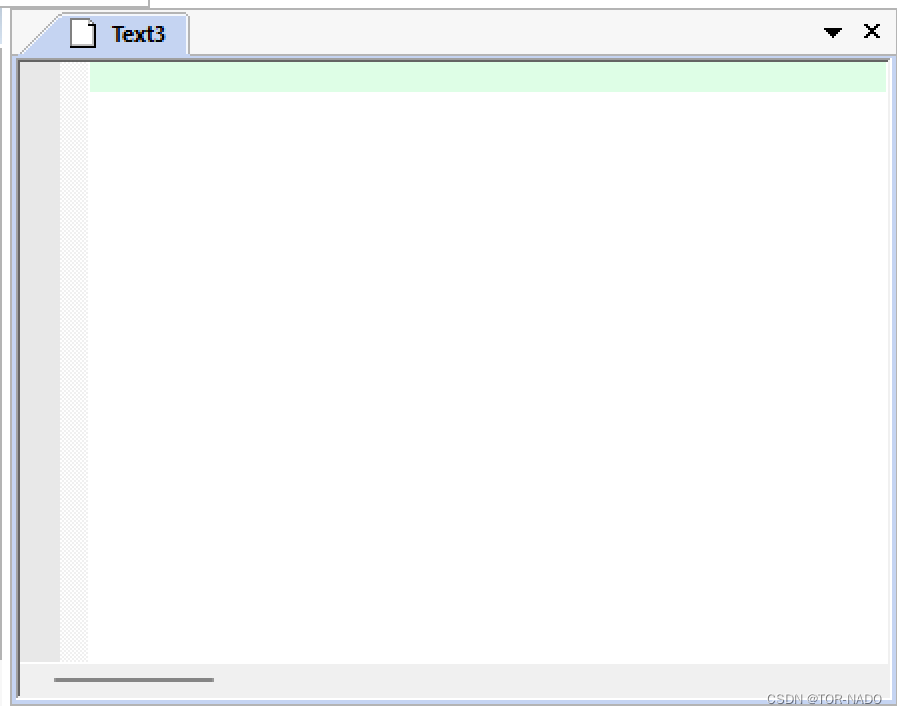

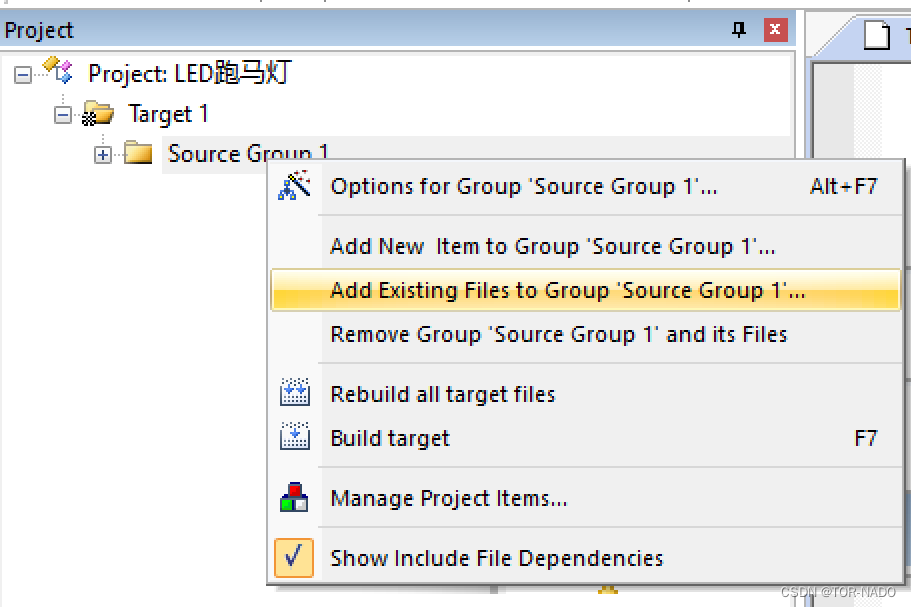

3. 新建一个代码文件（白色的纸）—>名字.c—>点击左侧的文件夹，右键add exisiting files to group …

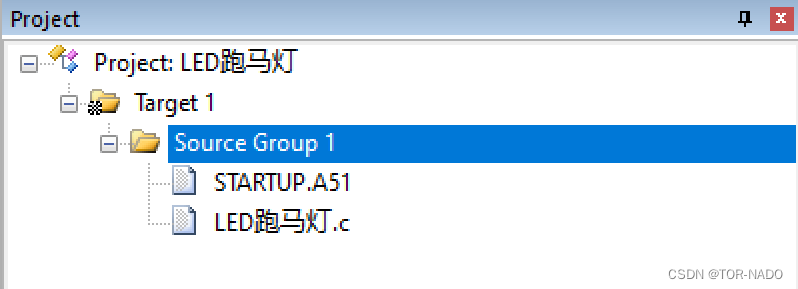

最终效果：

2、具体代码

（1）让锁存器打通（让p0端可以控制LED灯）
