GPIO输出控制实验-Led闪烁_流水灯（CC2530）

1.实验目的
（1）通过实验掌握CC2530 芯片GPIO配置方法
（2）掌握Led驱动电路及开关Led的原理
（3）操作IO口控制3盏LED灯的全亮全灭、闪烁、流水的

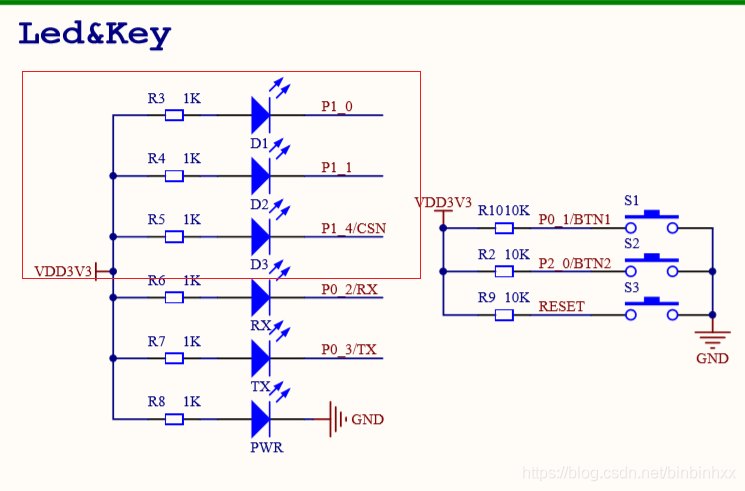

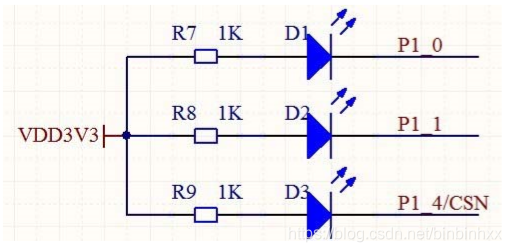

2.实验相关电路图：


由于发光二极管的单向导电性，只有在正向电压（二极管正极接正，负极接负）下才能导通发光二极管。

三、配置相关寄存器

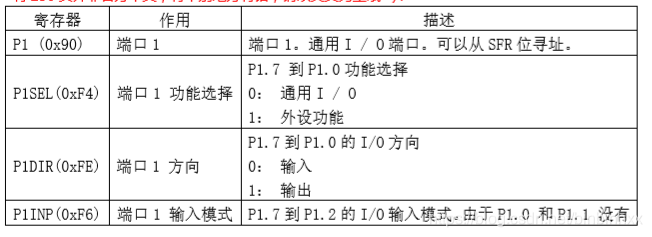

按照表格寄存器的内容，对P1_0、P1_1、P1_4进行配置，当IO口输出为低电平时LED被点亮，相关配置如下：
P1SEL &= ~0x13；// 配置P1_0、P1_1、P1_4为通用IO口；
P1DIR |= 0x13；// 配置P1_0、P1_1、P1_4为输出

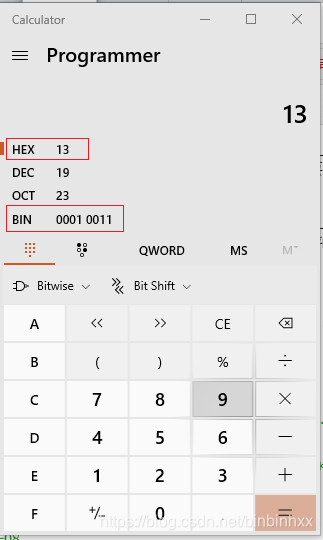

P1SEL &= ~0x13就是将P1SEL(P1
功能选择器)上P1_0、P1_1、P1_4这三位的值置为0即将P1SEL的第0、1、4位功能设置为通用I/O.

P1DIR |= 0x13；就是将P1DIR（P1方向寄存器）上P1_0、P1_1、P1_4这三位的值置为1即把P1DIR的第0、1、4 位的方向设为输出。
