STM32CubeMX生成STM32H7 工程-自动生成代码浅析及配置小窍门（七）

本次更新内容为STM32CubeMX生成STM32H7 工程项目应用中自动生成代码浅析、配置小窍门部分说明，文中Tips是比较易出错的点，多多关注。欢迎关注本公众“硬件开发不完全攻略”，上传可能中可能有些图片可能分辨率有降低，后台回复“STM32”，获取源文档。

配置主界面

1Pinout&Configuration

1.1System Core

1.2Analog

1.3Timers

1.4Connectivity

1.5Computing

1.6Middleware

1.7Trace and Debug

1.8Power and Thermal

2Clock Configuration

3Project Manager

4Configuration Tips(配置小窍门)

4.1模块配置顺序

由于GPIO很多都可以复用为不同的功能，例如我配置UART1时，CubeMx默认使用的是PA.5/PA.6，但是我们设计用的实际上是PB.5/PB.6，我们就需要在“Pinout View”中，手动指定PB.5/PB.6的功能为UART，造成配置效率低下。

为了尽可能提高配置的效率，建议配置各个模块时，按照如下顺序：

ØSTEP1：GPIO(做为普通输入输出功能的管脚，例如：DI、DO、KEY、LED、各外设的硬复位管脚、液晶背光等)；

ØSTEP2：ADC、VREF

ØSTEP3：ETH、USB

ØSTEP4：FDCAN、SPI、I2C、UART

ØSTEP5：QSPI

注：STEP1、STEP2一定要先做，后面几步可根据需要依次进行配置。

4.2不同选型产品管脚功能复用冲突解决方法

在iRelay 60X、PMC-751X、PMC-550M-S的实践中，已经碰到过如下几种冲突情况：

ØETH管脚与ADC管脚冲突（ETH没有使用MDIO，但是CubeMX默认使能MDIO，并且不能修改，实际上我们不需要MDIO，对应的MDIO管脚要做为ADC）

ØUART与FDCAN共用相同的管脚，但是CubeMX配置时只能选择其中一个

当前的解决方案是：对于有冲突的部分，再新建一个CubeMX工程，单独配置ETH、FDCAN，再将自动生成的代码添加到工程中。同时，对于ETH，还需要手动修改自动生成的INIT函数，将MDIO的管脚配置删除。

5自动生成代码浅析

5.1工程代码结构

自动生成的工程结构如下图所示，主要有三个文件夹：

Core：各模块配置后，自动生成的代码及头文件，包括main.c；

Drivers：STM32H7XX的HAL、LL驱动库文件，以及与CPU核相关的CMSIS文件；

MDK-ARM：KEIL工程文件

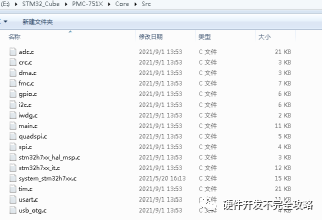

Core包括Src、Inc两个文件夹，分别存放.c .h文件

Drivers也包含两个文件夹

MDK-ARM：

5.2各模块自动生成代码分析

Tips1：各模块自动生成的代码，只有Init、Deinit函数，没有基本的功能函数。基本的功能函数，还必须要通过HAL实现。这是其不太友好、不太便利的地方；

Tips2：为了便于对比自动生成的代码，尤其是在开发过程中，可能会频繁修改CUBEMX的配置，我们自己重新建立工程时，建议最小化改动Core文件夹中的文件内容。

Tips2：HAL库中的函数都支持多任务、多线程，内部都设计了类似于锁的机制，在操作系统上也可以使用。
