STM32CubeMX生成STM32H7工程-Pinout&Configuration-Timer Connectivity(四)

最新推荐文章于 2025-08-25 14:58:56 发布

原创

最新推荐文章于 2025-08-25 14:58:56 发布 · 1.4k 阅读

7 ·

CC 4.0 BY-SA版权

文章标签：

#stm32

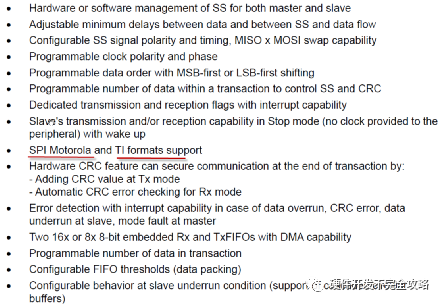

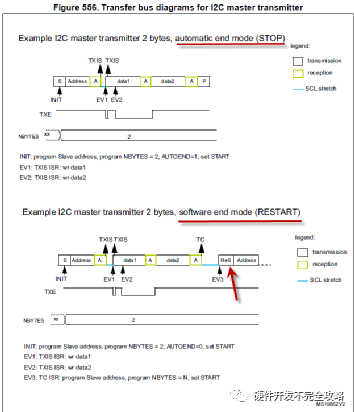

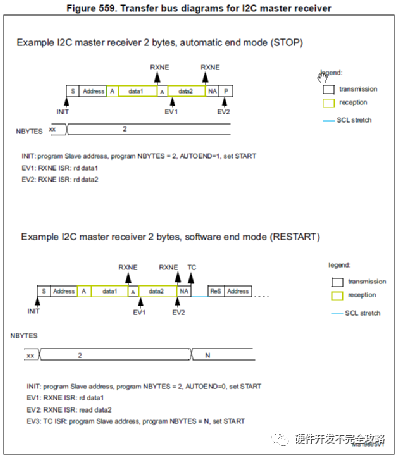

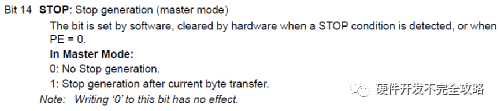

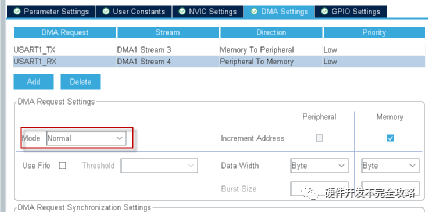

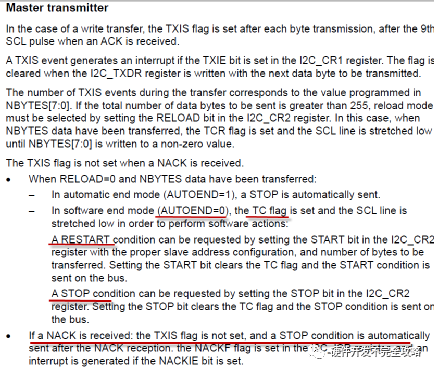

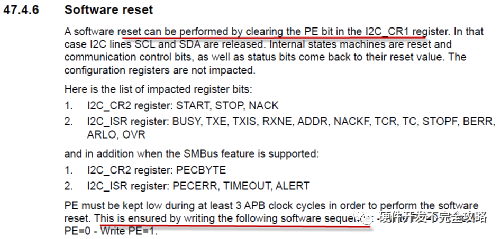

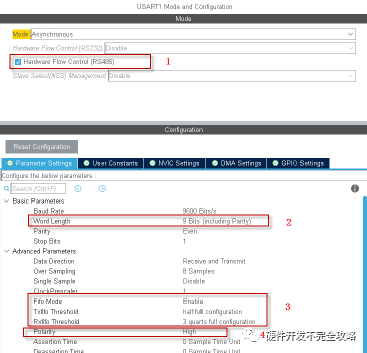

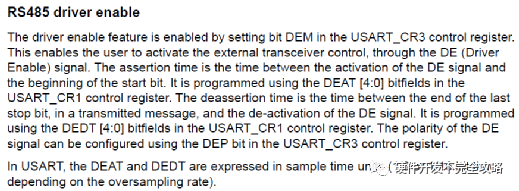

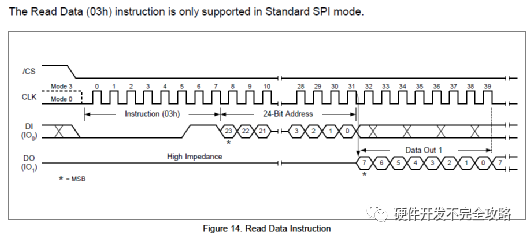

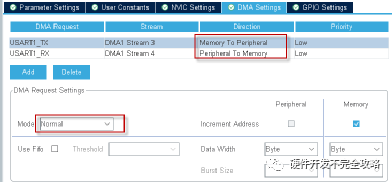

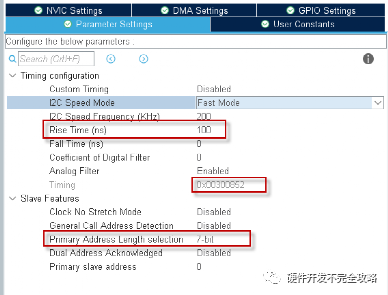

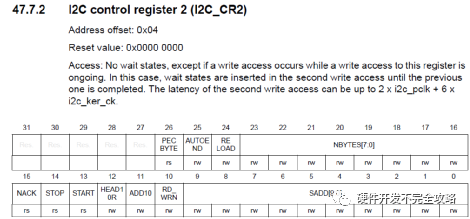

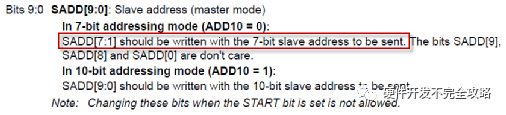

本文详细介绍了STM32H7在STM32CubeMX中的配置，重点讲解了Timer和Connectivity部分。内容涵盖RTC、TIM（包括高级控制定时器和通用定时器）的功能要点，如影子寄存器、捕获/比较模式、PWM配置等。此外，还讨论了I2C、SPI和UART的配置注意事项，如定时器设置、信号电平比例、帧格式和硬件流控等。文章提供了多个实用Tips，帮助开发者避免常见错误。

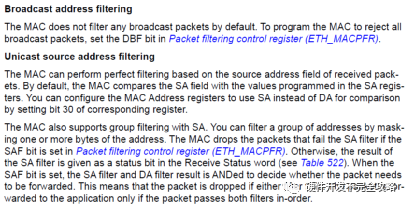

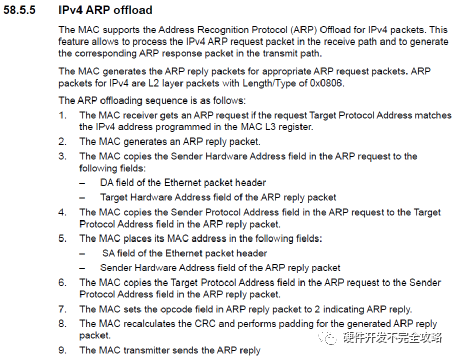

本次更新内容为STM32CubeMX生成STM32H7 工程项目应用中Pinout&Configuration关于Timer 和Connectivity部分说明，文中Tips是比较易出错的点，多多关注。欢迎关注本公众“硬件开发不完全攻略”，上传可能中可能有些图片可能分辨率有降低，后台回复“STM32”，获取源文档。

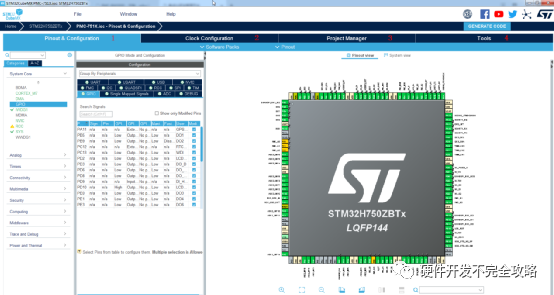

配置主界面

1Pinout&Configuration

1.1System Core

1.2Analog

1.3Timers

1.3.1RTC

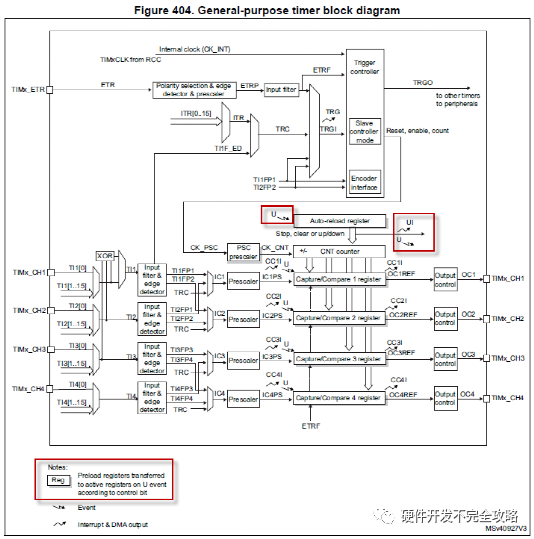

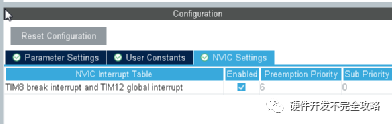

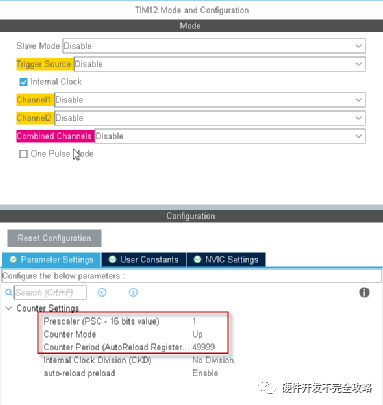

1.3.2TIM

1.3.2.1功能要点

1)OVERVIEW

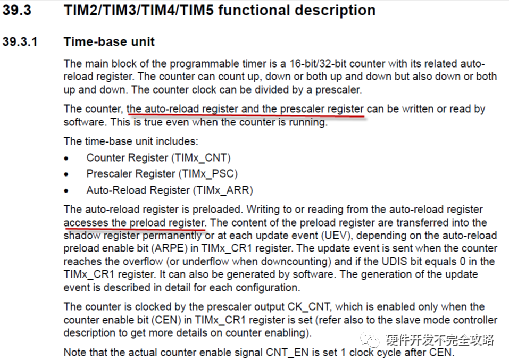

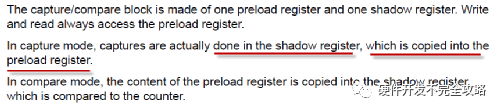

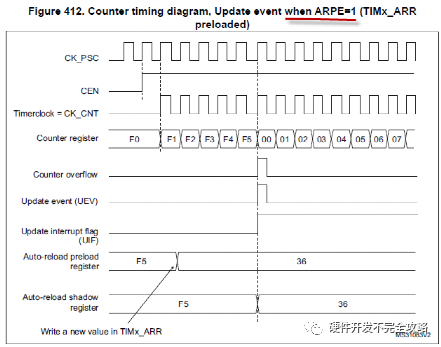

有shadow register

2)Conter modes

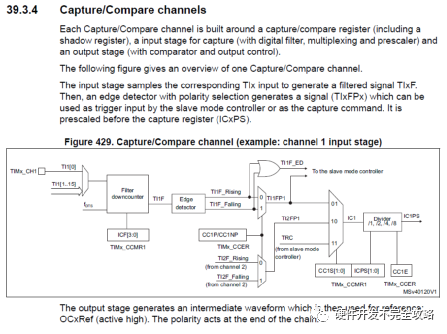

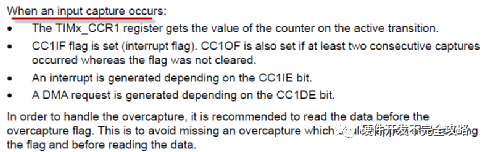

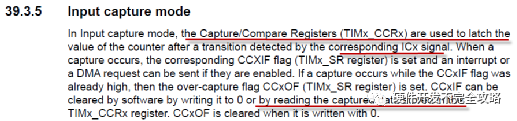

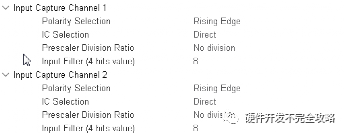

3)Capture/compare

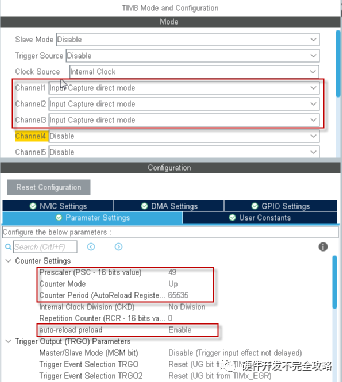

此功能可用于硬件测频，可以使程序简化一些，避免GPIO中断中记录TIMER值。应该也可以避免将此中断优先级设置的比较高。

1.3.2.2各定时器功能特点列表及应用功能分配

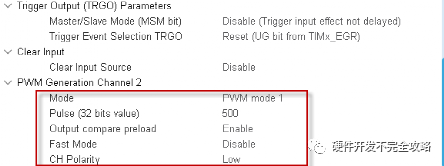

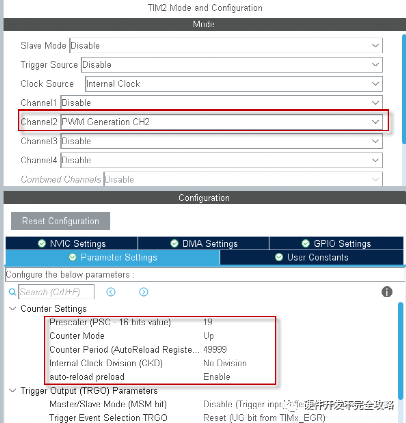

以PMC-751X装置应用为例，介绍各个定时器的应用功能分配。PMC-751X一共用了8个定时器（不包括sysTick），其中有AD采样起动定时器、MS/5MS/20MS定时器、捕捉功能定时器（用于硬件测频）、PWM功能定时器（AO功能），比较有代表性。

		功能	是否支持触发AD
sysTick				CubeMX默认配置的是1000Hz(1ms/TICK)
High-Resolution Timer	HRTIM	6 * 16	是

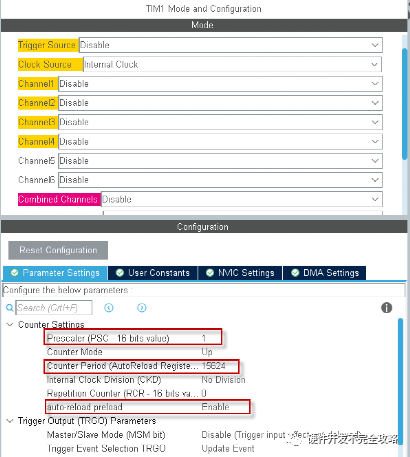

Advanced-control timers	TIM1	16-bit auto-reload Measuring the pulse lengths of input signals(input copture) Output waveforms(PWM)	是	触发AD 亚微秒级定时以50HZ为例： 64点采样 312.5US 128点采样 156.25US 256点采样 78.125US
