调试器是怎么让代码停下来的

我，子牙老师，一个手写过操作系统、编程语言、Java虚拟机、docker、Ubuntu系统，玩透Windows内核、Linux内核的…硬核男人

前两天写了篇文章《从零手写gdb调试器》，就有小伙伴在后台留言

估计有很多小伙伴都有这样的疑惑吧，那就写篇文章细细聊聊

以下，enjoy

程序断下来的秘密

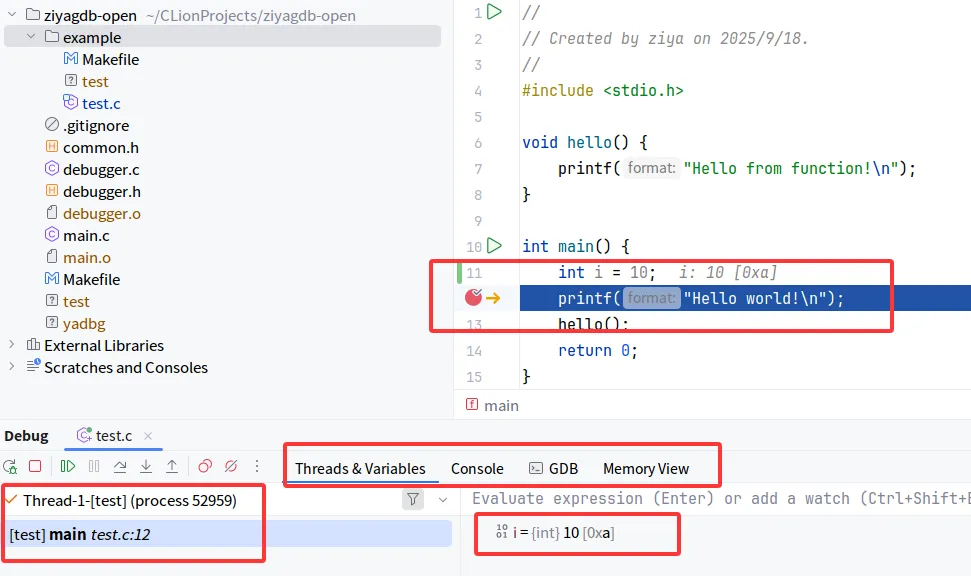

当我们点亮代码前面的红圈，本质是下断点，当CPU运行到那行代码对应的指令，程序就会断下来。感官上就是程序停下来了，有点像Java世界的STW，那一刻，世界仿佛按下了暂停键

有好奇的小伙伴心中就生出了疑问：为什么？奈何调试器相关的资料奇少，所以这个疑问就一直存在着，找不到答案

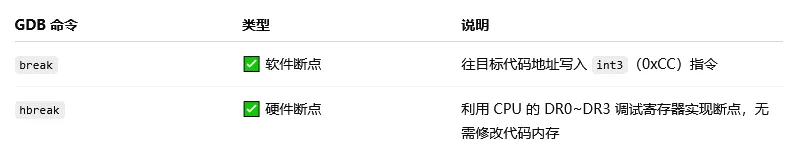

从gdb的角度，让程序断下来的两个方式：软件断点、硬件断点

软件断点的本质就是将那块内存的一字节位置改为0xCC，0xCC对应的汇编指令是int 3，即3号中断，是一个CPU软中断。是不是没概念，别急，文章后面证明给你看

硬件断点是基于CPU中的8个调试寄存器DR0-DR7实现的。其中DR4、DR5是保留的。DR6为调试状态寄存器，标识哪个断点触发了中断。DR7可以看成是调试寄存器中的控制寄存器，比如开关硬件断点。所以算下来，硬件断点最多只能下四个，即DR0-DR3。是不是没概念，别急，文章后面证明给你看

硬件断点从CPU的角度来说，是一种硬中断，2号中断

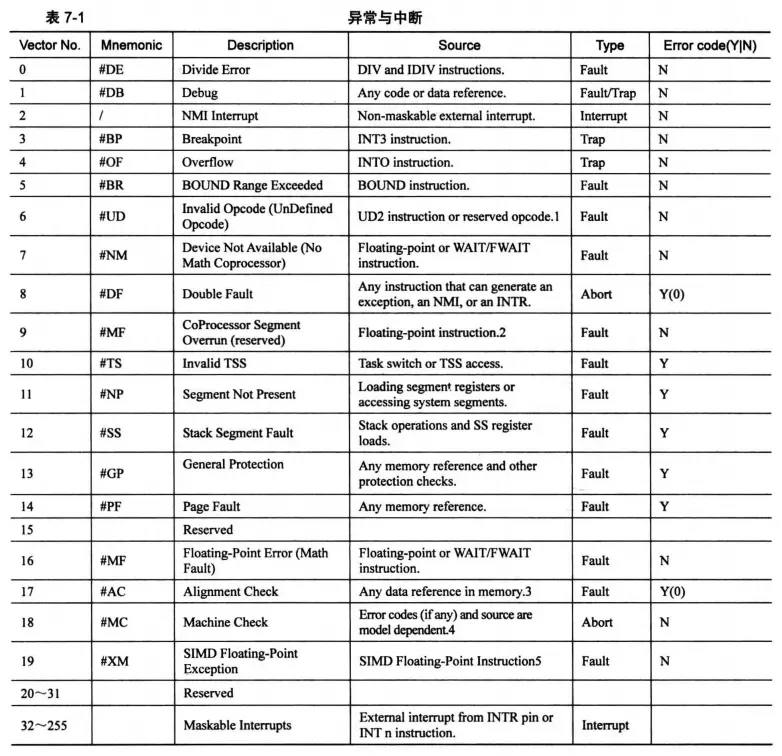

学过我的课程《手写操作系统》的都知道这张图。当我们自己写操作系统的时候，我们需要从BIOS手中接管CPU中断异常处理，就需要定义中断向量表。其中0-19是CPU固定死的，需要按这个图来配置

比如除零异常，对应的就是0号异常，这是CPU内部写死的，你如果不把中断向量表中index=0的位置定义成除零异常处理例程，你写的操作系统就乱套了

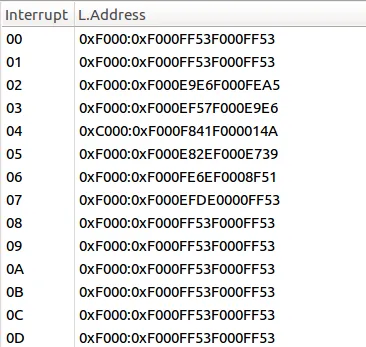

你是不是想知道操作系统中的中断向量表长啥样，其实没啥神奇的就是一个数组，如图

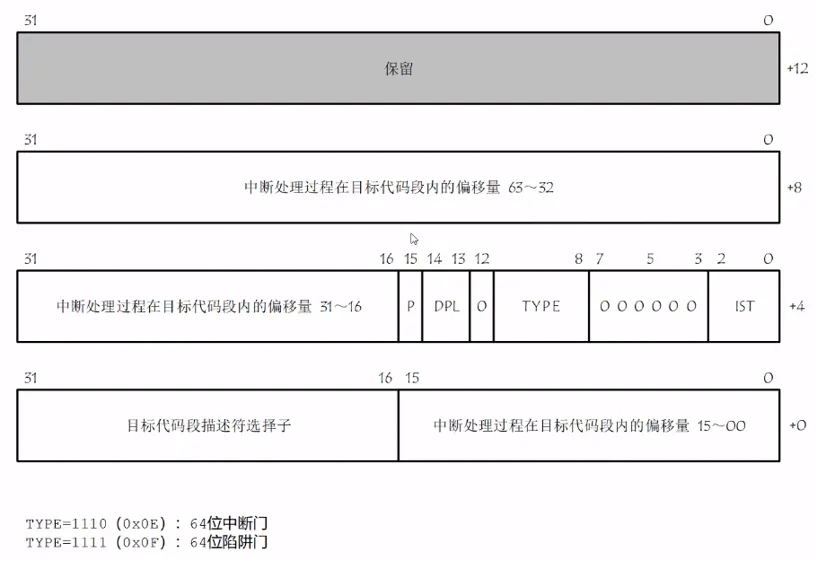

但是这里面每个value有点复杂，是一个中断门描述符。你说这东西没人教怎么学得会？我是觉得操作系统没人教是真的学不会，我自己也是跟老师学才学会的。有人教学起来还算简单，没人教根本无从学起

CPU触发中断与异常，怎么抛给操作系统，又怎么抛给应用程序，说白了就是这些是怎么串起来的，值得深究。如果你想对CPU的中断与异常了解得更多，想自己亲身实践出来，欢迎看我的【个人简介】，了解我的课程《手写操作系统》

断点与调试器是如何关联的

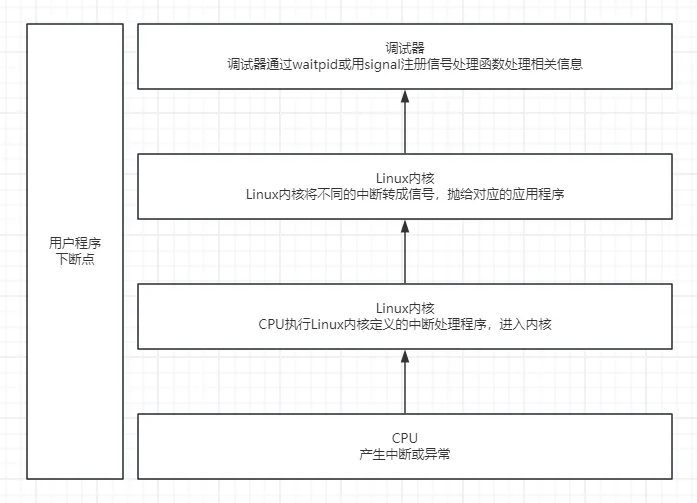

以Linux系统为例，不同的OS可能不一样哦。如图

以软件断点为例吧：

1. CPU高兴地执行着指令，执行到0xCC，CPU马上就兴奋了，这不是3号中断吗，要去执行中断处理程序了
2. CPU拿出中断向量表的地址并拿到3号中断的处理程序idt_addr[3]
3. CPU开始执行3号中断处理例程，核心逻辑就是给调试进程发送SIGTRAP信号，即5号信号
4. 调试进程通过waitpid拿到SIGTRAP信号，开始进行相关处理：将0xCC还原成下断点前的指令，程序寄存器rip-1（为什么要这样？一两句话讲不清）
5. 调试进程放出命令行给用户操作

这就是断点与调试器，在CPU层面、Linux内核层面、应用程序层面、调试器层面关联的秘密！也是所有调试器得以实现的基石！

论证软件断点

接下来开始论证

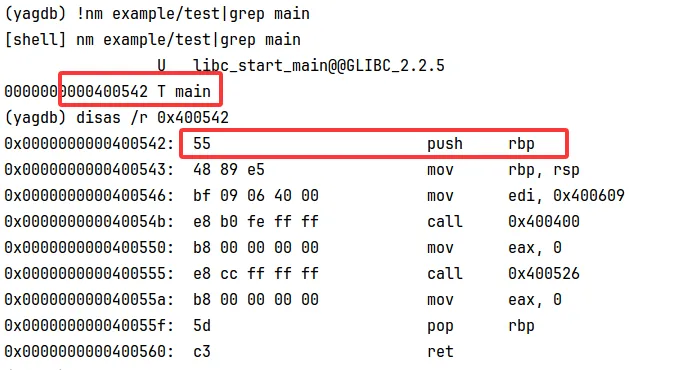

1、查看main函数的内存地址：0x400542，未下断点之前，这个位置的值是0x55，对应的汇编指令是push rbp

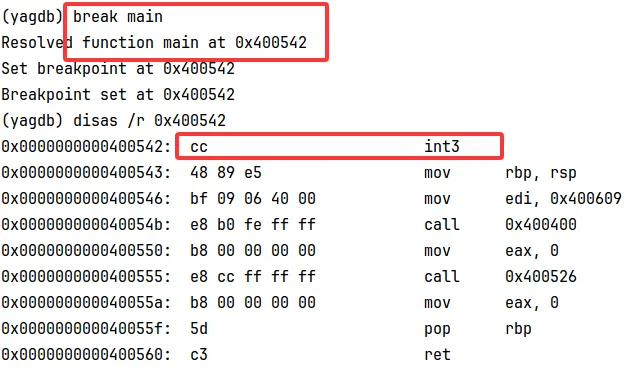

2、下断点，0x55变成了0xCC，对应的汇编指令是int3

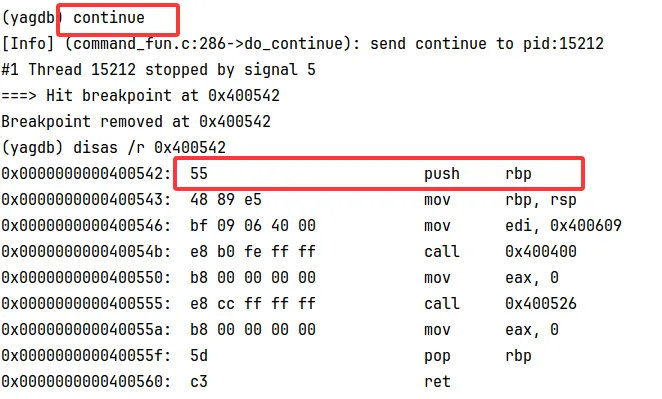

3、执行continue，程序在断点处停下来了，0xCC又还原成0x55了

软件断点就是这么玩的！怎么样，写一个调试器玩底层方便吧！快来吧！

论证硬件断点

接下来论证硬件断点

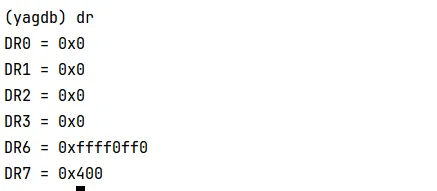

1、先查看DR寄存器

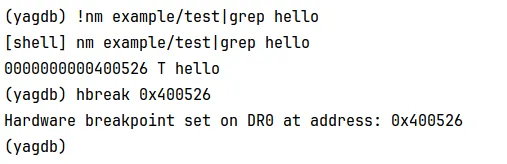

2、查看函数hello的内存地址，并下硬件断点

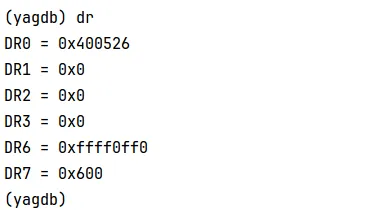

3、查看DR寄存器是否被修改了，确实修改了

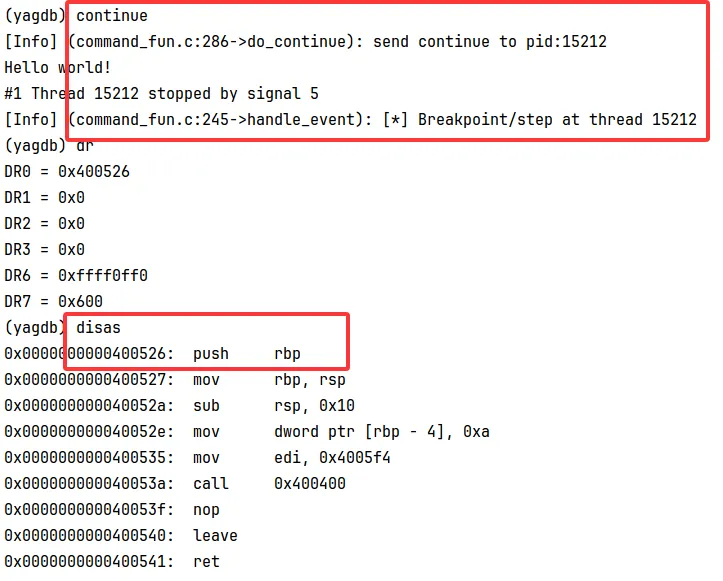

4、执行continue，确实停在硬件断点处了

这就是硬件断点的全部展示
