gdb调试器底层实现原理

我，子牙老师，一个手写过操作系统、编程语言、Java虚拟机、docker、Ubuntu系统，玩透Windows内核、Linux内核的…硬核男人

前几天写了两篇调试器相关的文章《从零手写gdb调试器》《调试器是如何让代码断下来的》，在多个学员群里引发了大家的讨论。没想到大家对调试器这么有热情！今天再来把大家讨论比较多的话题写成文章分享：gdb调试器的底层实现原理

gdb的底层实现，一半是基于函数ptrace实现的，一半是调试器本身的业务实现。比如下断点，是基于ptrace函数实现的，但是支持多断点、条件断点，是调试器自身业务实现。这句话如果你不太理解，看上面列出的两篇文章打个底

搞明白gdb的底层实现，其实就是搞明白ptrace函数的底层实现，更准确的说，是ptrace在Linux内核中干了些什么

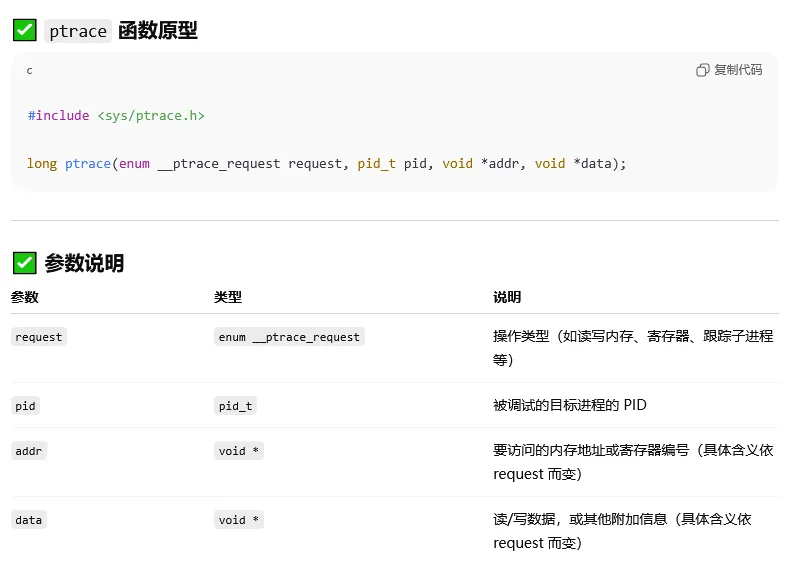

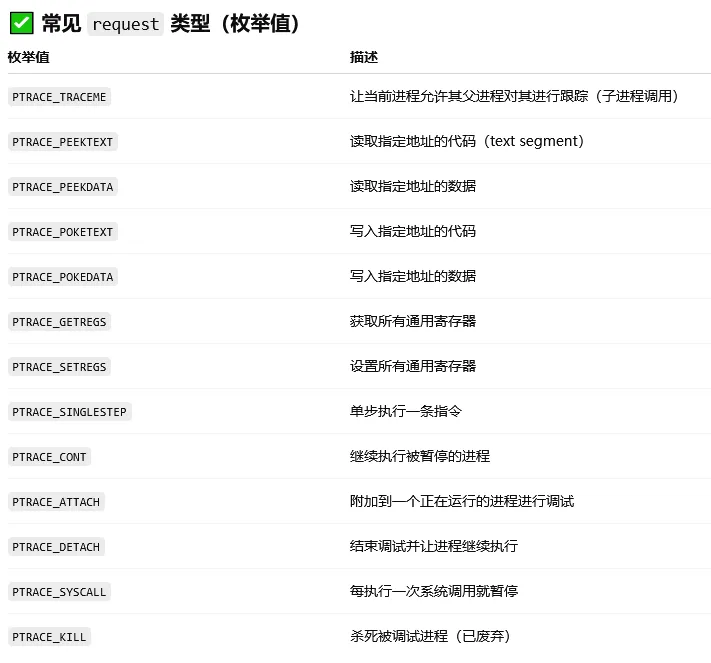

通过看前面的文章，大家应该知道，ptrace具体要做什么，是靠第一个参数request控制的

本篇文章就分析前五个request吧，其他的，后面再写文章分享。关注公众号【硬核子牙】，看Linux内核、调试器、编程语言、docker等底层硬核文章

以下，enjoy

变身可调试进程

Linux平台的任何调试器，如果是基于ptrace实现，一定是fork+exec+waitpid结构。看代码

通过fork创建子进程，子进程调用ptrace，request=PTRACE_TRACEME，变成可调试进程，就是让Linux内核允许调试器调试自己。这里的调试器就是父进程

我们要研究的第一个点就是：ptrace进入内核后做了什么让进程变成了可调试进程呢？父进程作为调试进程，与child被调试进程是如何建立联系的呢？

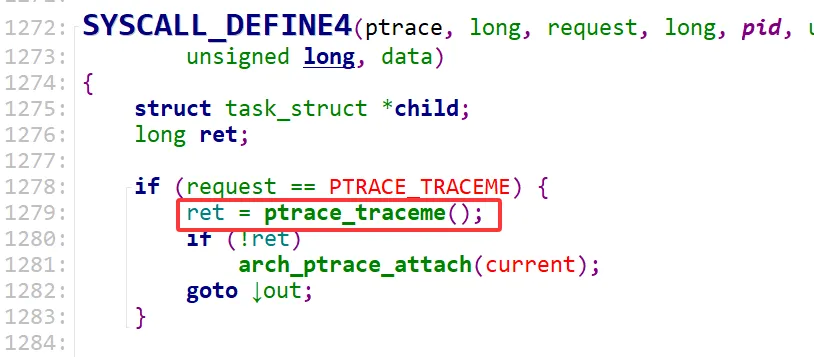

来，看ptrace进入内核后对应的系统调用sys_ptrace代码

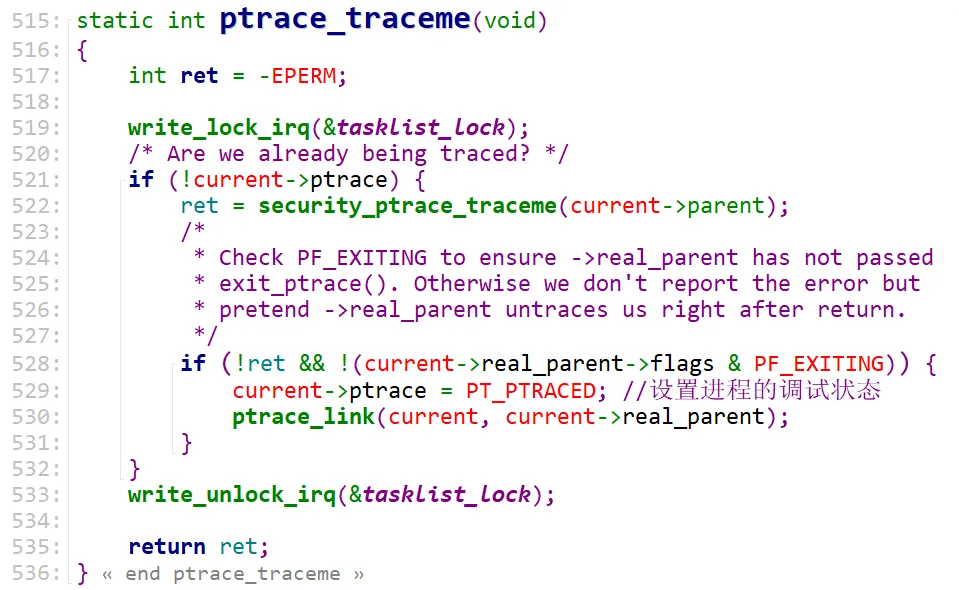

核心逻辑在ptrace_traceme中，看代码

529行，给调试进程的task_struct.ptrace赋值PT_PTRACED

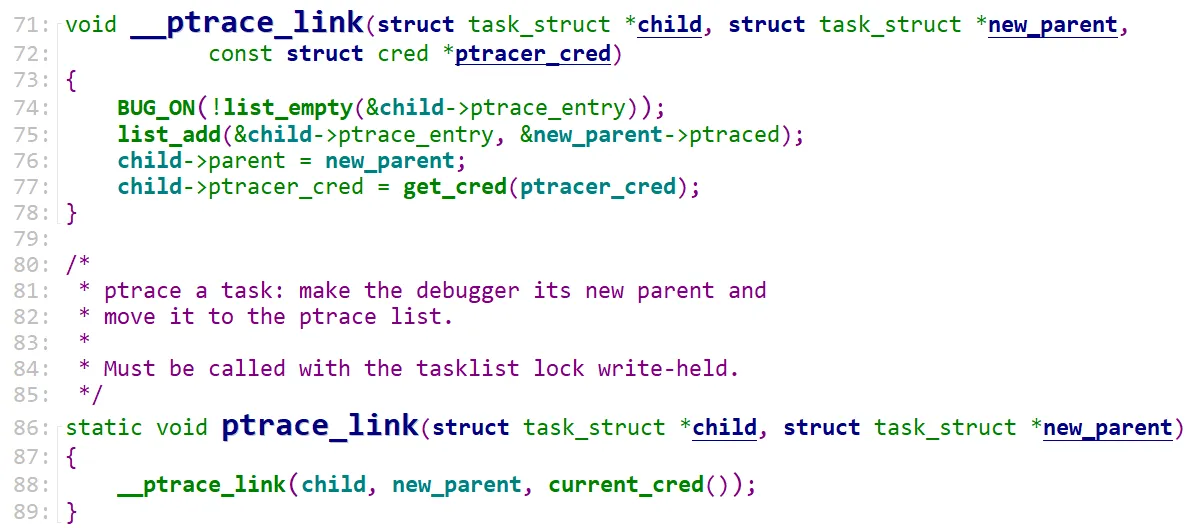

530行，调用ptrace_link。这个函数干了什么呢？看代码

75行，将child（调试进程）的task_struct.ptrace_entry与parent（调试进程）的task_struct.ptraced关联。

这里注意一下，调试进程与被调试进程是一对多的关系，即一个调试器可以调试多个进程，但是一个进程只能被一个调试器调试

76行，将child（调试进程）的task_struct.parent赋值为new_parent，即调试器进程

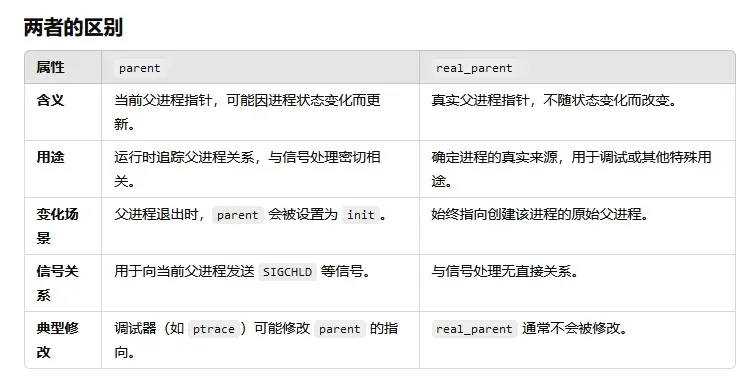

BTW，进程结构体task_struct中有两个parent，它们之间的区别如图

77行，配置调试证书，用于后面调试器操作的权限验证，比如是否有权限读写内存、读写寄存器等

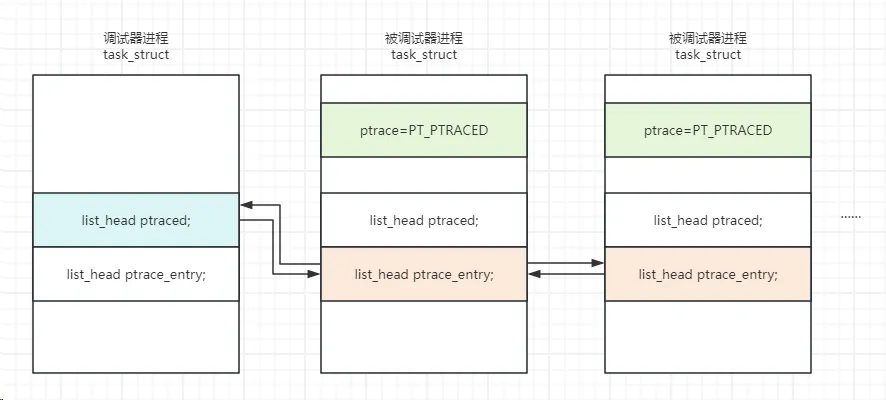

来张总结图吧

大师，你悟了吗？

下断点

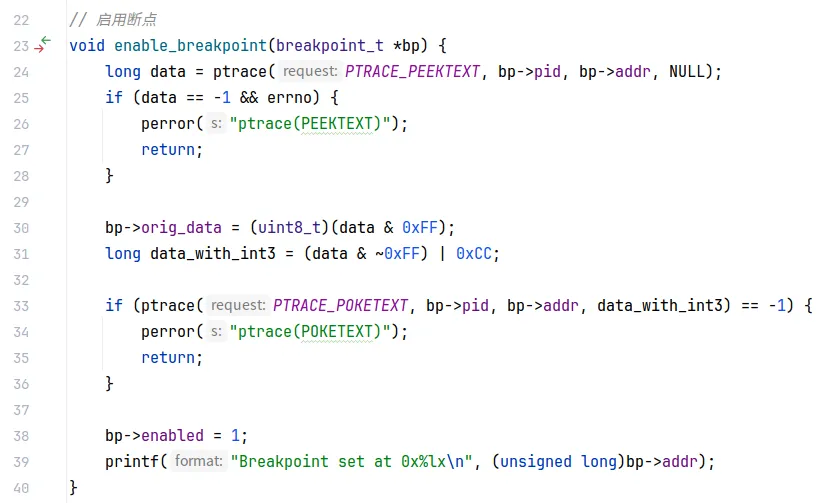

下断点应该是咱们使用调试器用的最多的功能吧，来看看gdb是如何实现的。看简版代码

看懂这里的代码需要一点基础，来补下。这里下的是软件断点，硬件断点是直接写DR寄存器。对软件断点与硬件断点不了的，看文章《调试器是如何让代码停下来的》

软件断点的本质是在对应的内存位置写入0xCC，翻译成汇编就是int3，对应的是3号软中断

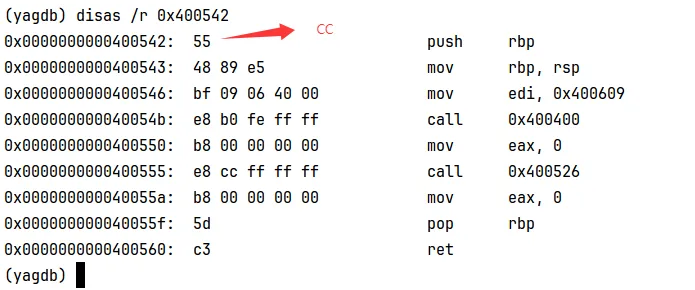

比如想在main函数上下断点，就是把main函数开头位置的机器码0x55改成0xCC

如果直接改行不行呢？可以！但是会有问题！怎么理解呢？0x55对应的汇编指令是push rbp，就是把rbp寄存器的值存入栈顶，与后面的pop rbp是对称的。如果直接改，就不会做push rbp这件事，但是后面依然会执行pop rbp，就会导致程序执行出错

所以应该怎么做呢？先把0x55读出来，然后保存起来，当执行到断点的时候，写回去。24行代码，就是读机器码，默认是读8字节，执行完后data=0x400609bfe5894855。30行代码，就是把0x55取出来，保存起来。31行代码，就是把0x55改成0xCC，33行代码，将改成0xCC的data写入，完成下断点

那request=PTRACE_PEEKTEXT或request=PTRACE_POKETEXT，Linux内核层是怎么做的呢？

读写代码区跟读写数据区，走的函数是一样的，我就放在一起讲了

读写内存

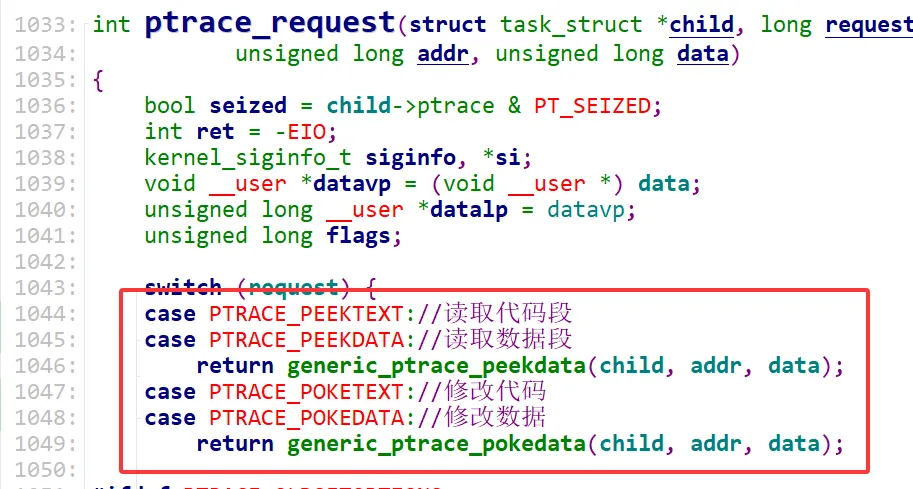

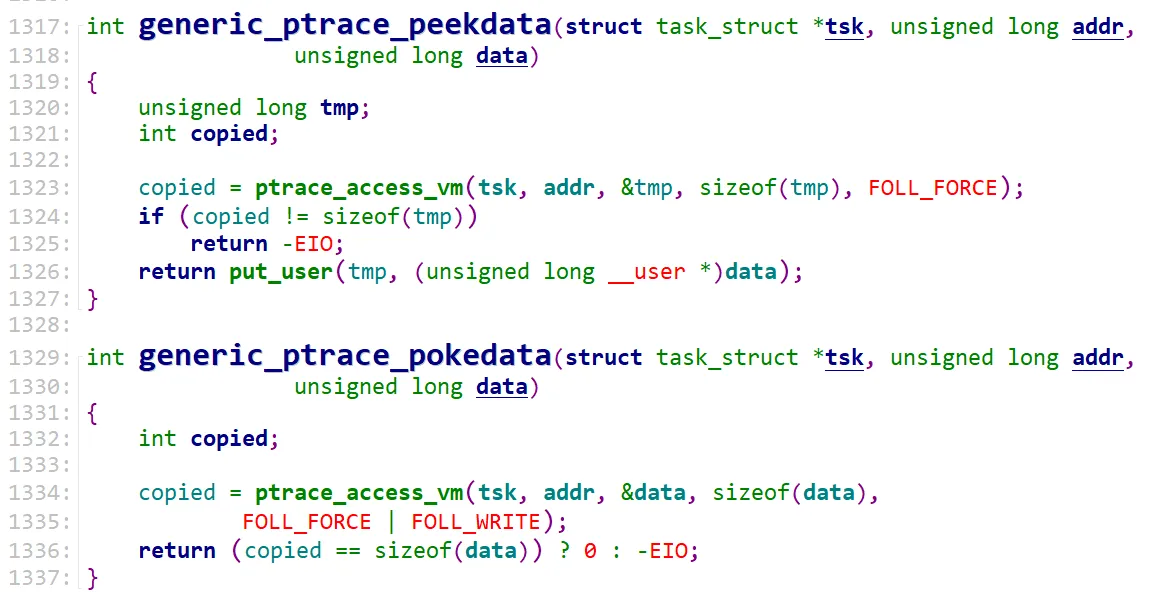

直接看Linux内核中的代码

其实本质都是读写内存，只是传的参数不一样

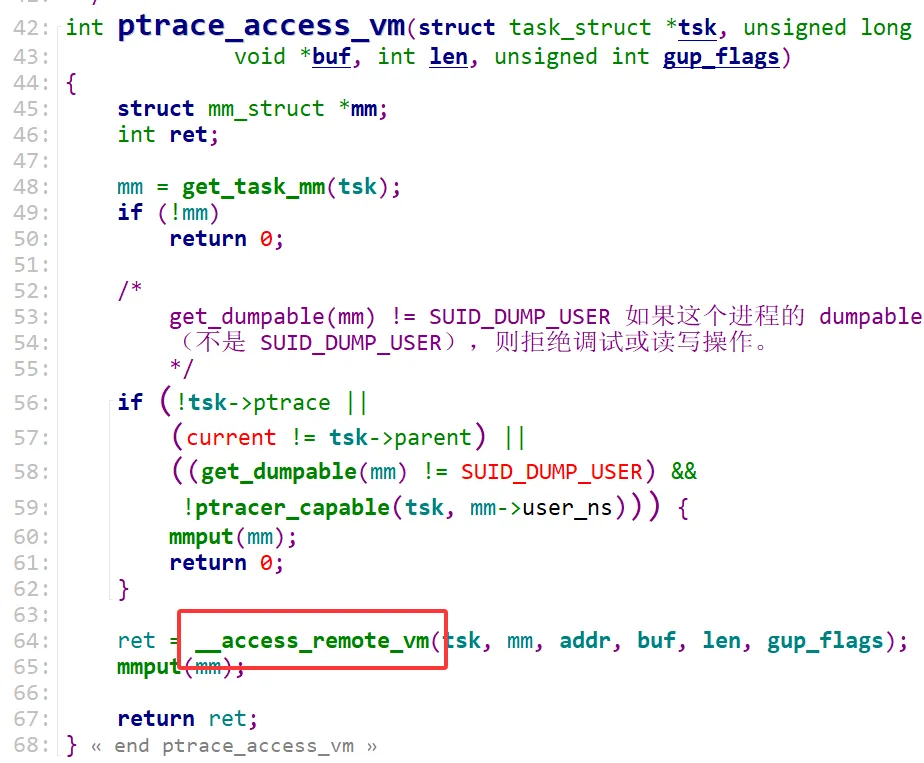

核心函数是__access_remote_vm。这个函数是干嘛的呢？通过GUP机制跨进程读写内存！你要读懂这个函数的逻辑你就要了解4-level paging机制及Linux内核内存布局、伙伴系统。

我直接说答案吧，这个函数的底层，就是通过调试进程的vma找到addr对应的page对象，进而找到物理页，然后调用kmap将调试进程的物理页映射到调试器进程的虚拟内存中，进而完成读写

至此，调试器下断点的秘密，调试器读写内存的秘密，你已全部知晓！
