技术分享| Sip与WebRTC互通-SRProxy开源库讲解

SRProxy 介绍

目前 WebRTC 协议跟 SIP 协议互通场景主要运用在企业呼叫中心、企业内部通信、电话会议（PSTN）、智能门禁等场景，要想让 WebRTC 与 SIP 互通，要解决两个层面的问题：信令层和媒体层。两个网络使用的信令机制不同，所以要进行信令的转换，才能完成媒体的协商，建立会话；媒体层要完成编码的转换，以及 rtp/srtp 转换等功能。anyRTC 开源 SRProxy 网关，解决了 WebRTC 与 SIP 的协议转换，配合 anyRTC 开源的 ARCall 音视频呼叫 demo，演示如何通过 App/Web 端呼叫落地，下文就如何使用部署 SRProxy 网关，以及如何跟 ARCall 互通进行展开，熟悉如何使用后，可集成 SDK 到自己的应用中，配合自身业务做对应的场景。

呼叫流程

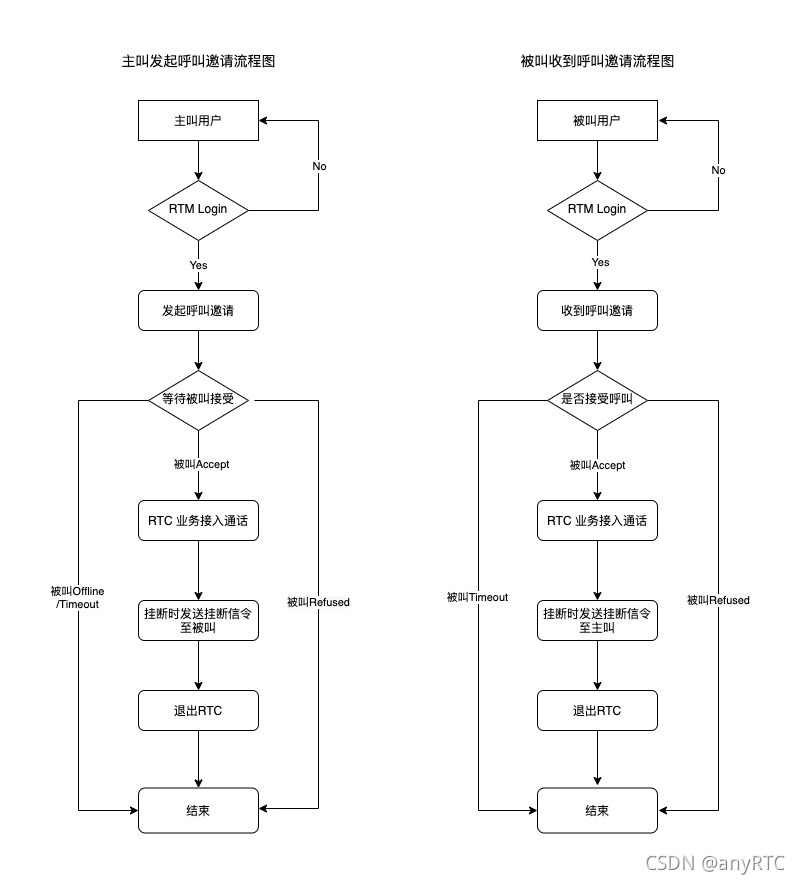

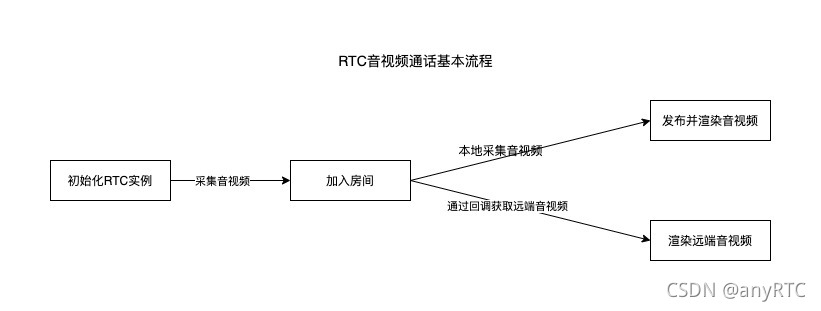

一、ARCall 呼叫逻辑

二、SRProxy 转发逻辑

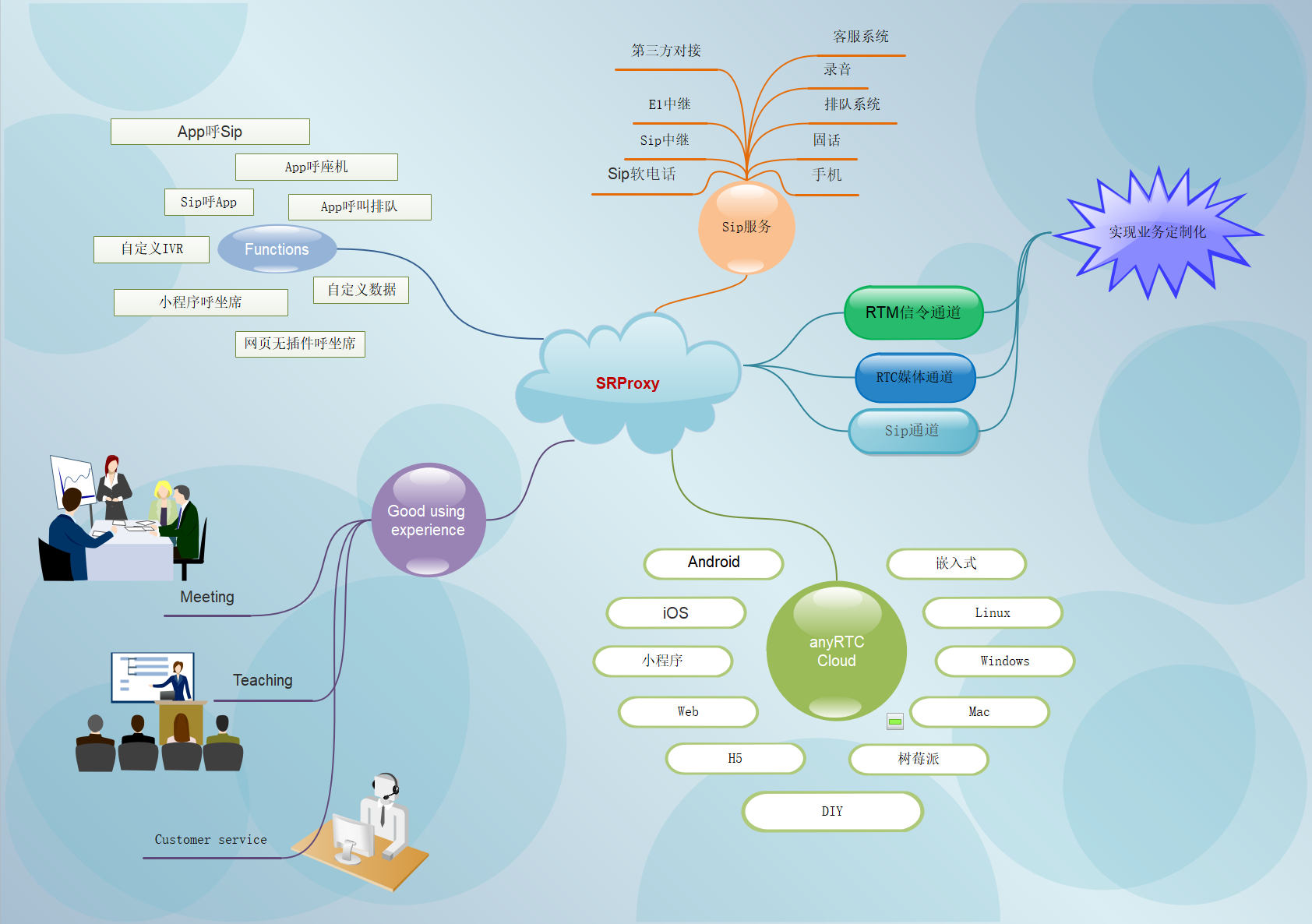

1、SRProxy 能做什么？

从上图简单概括一下：SRProxy 是实现 RTC 和 SIP 之间业务互通的桥梁，更是实现业务拓展的关键服务。

2、ARCall 呼叫流程

1）状态流转图

呼叫邀请中，主叫可以通过 [LocalInvitation] 对象提供的 [getState] 方法查询当前呼叫邀请的有关状态；被叫可以通过 SDK 返回的 [RemoteInvitation]对象的 [getState]方法查询当前呼叫邀请的相关状态。

LocalInvitationState

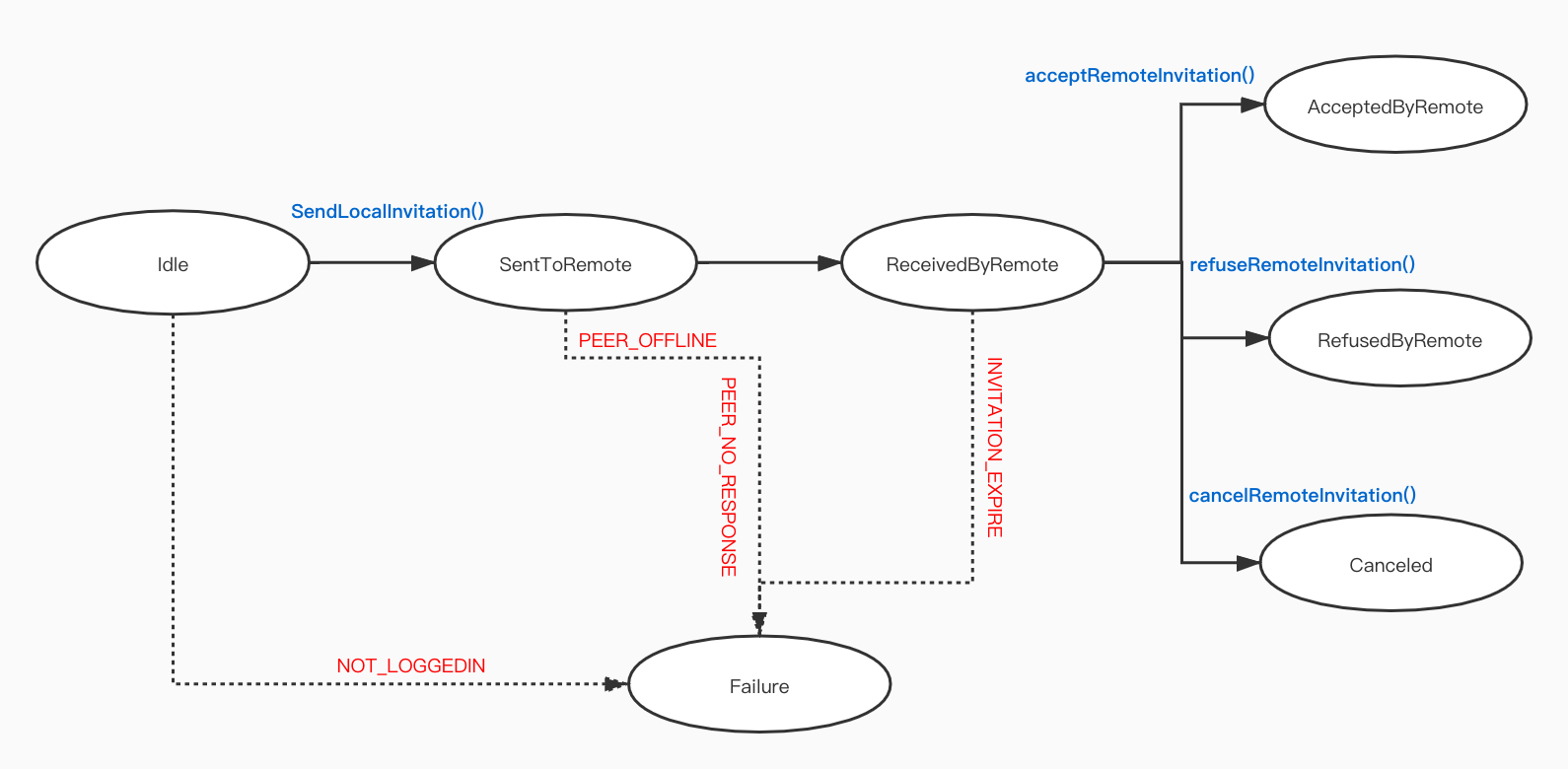

下图描述了与主叫相关的呼叫邀请状态流转图：

RemoteInvitationState

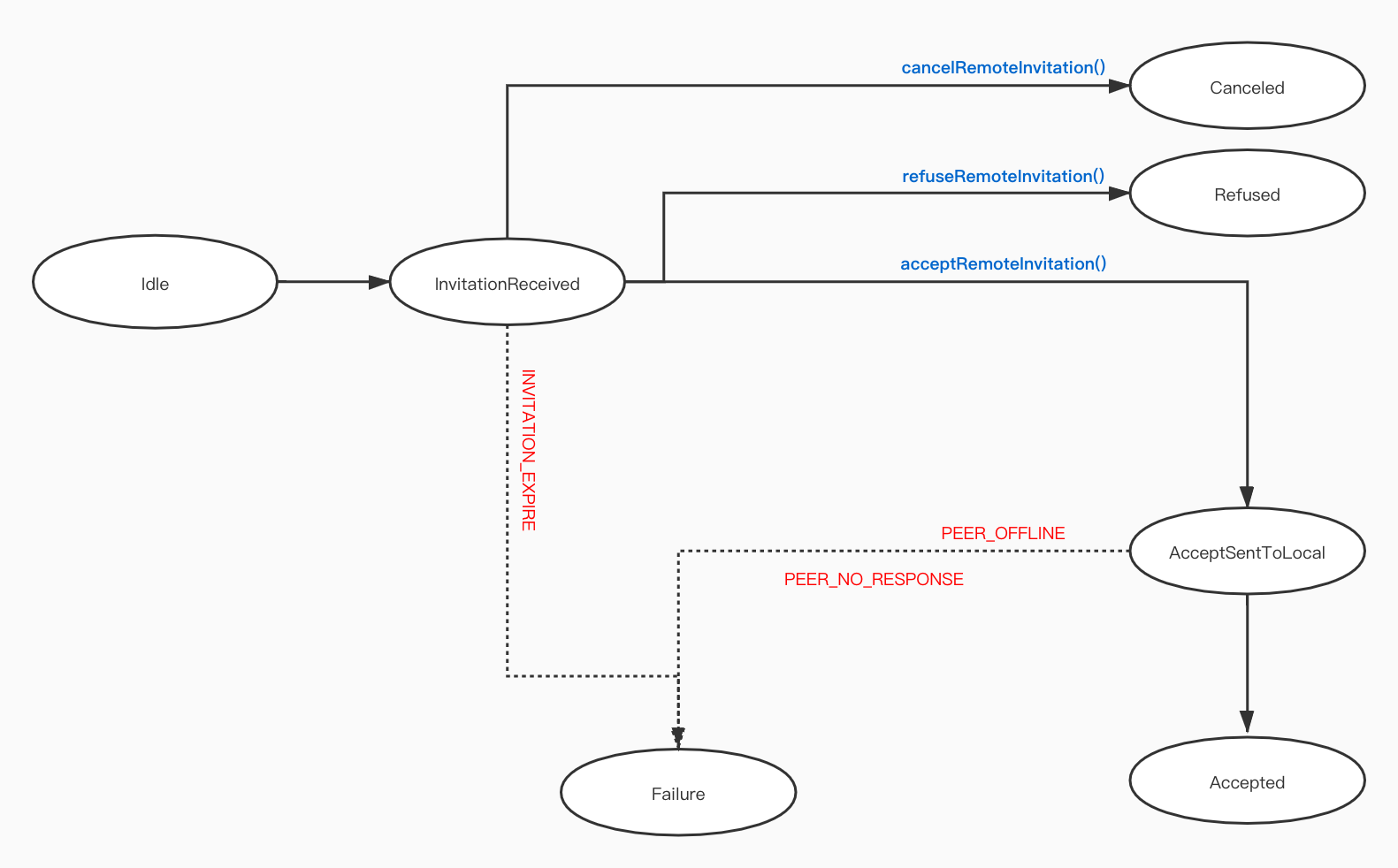

下图描述了与被叫相关的呼叫邀请状态流转图：

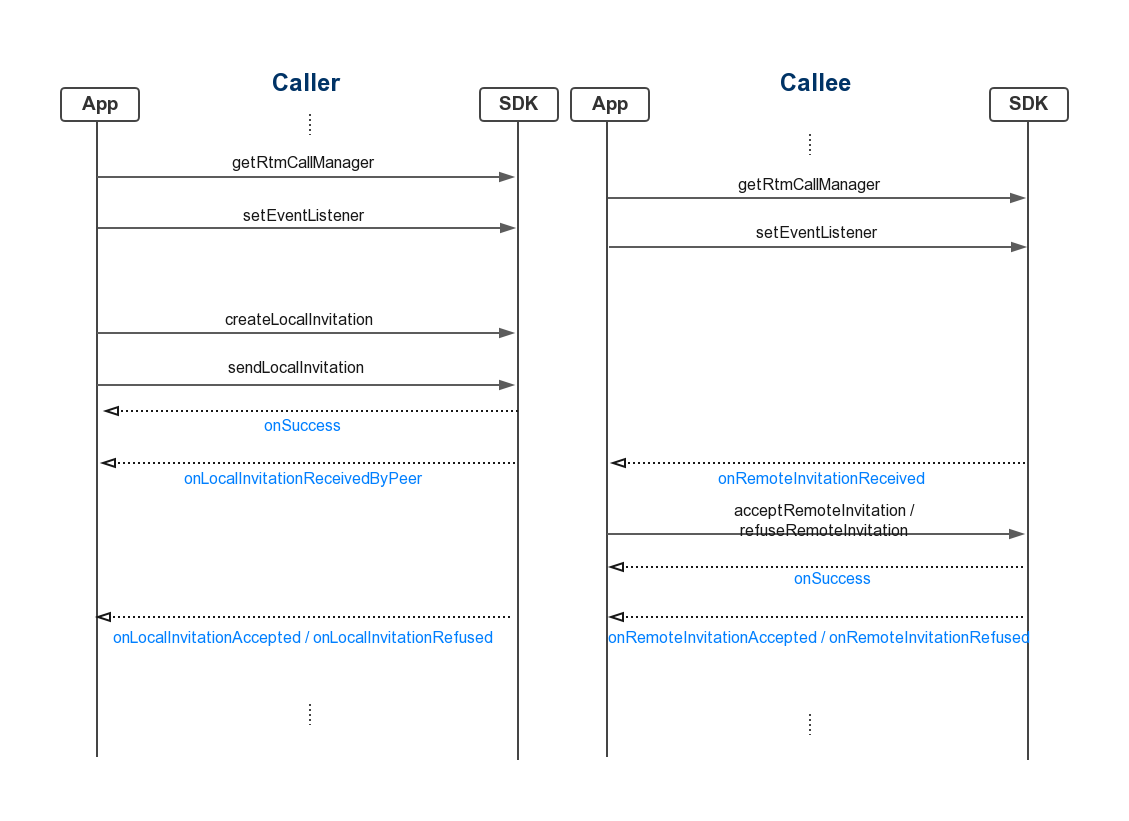

2）API 时序图

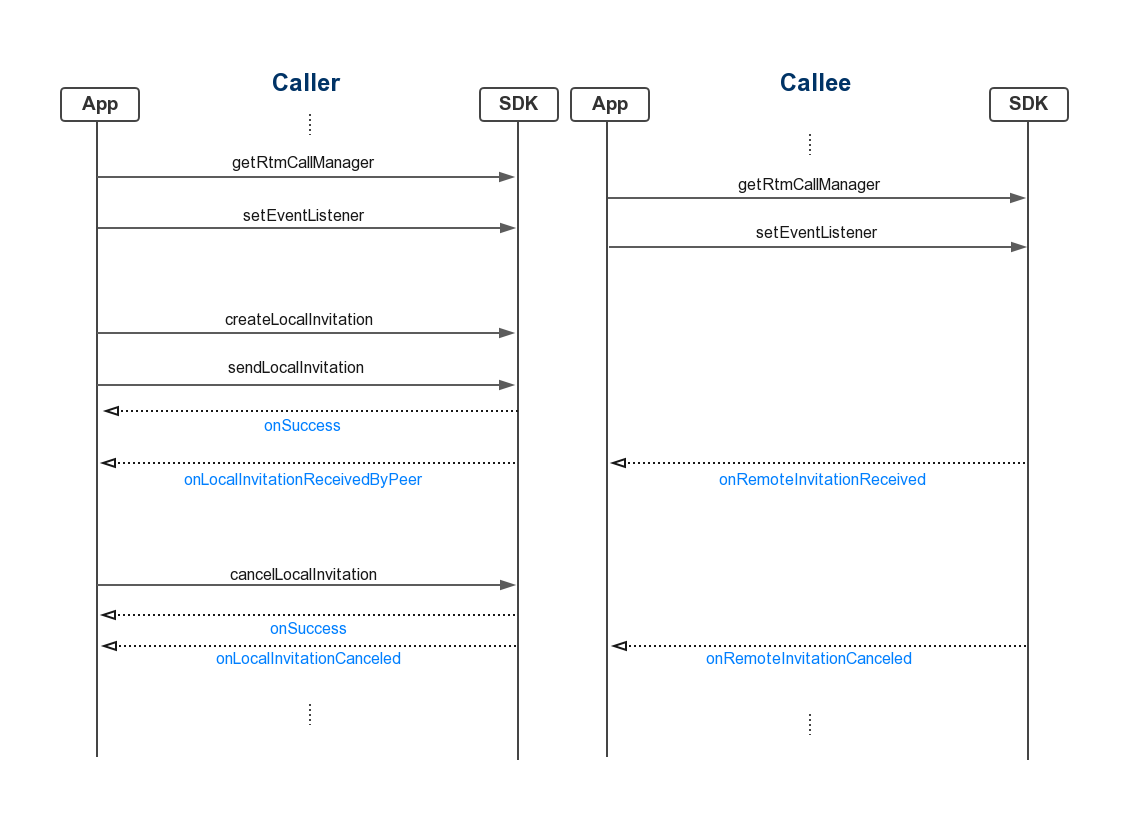

取消已发送呼叫邀请

接受／拒绝呼叫邀请

注意事项及限制条件

• 主叫设置的呼叫邀请 content 的字符串长度：8 KB，格式为 UTF-8。
• 被叫设置的呼叫邀请响应 response 的字符串长度：8 KB，格式为 UTF-8。
• 呼叫邀请的 channelId 仅用于与信令互通时设置。设置的 channelId 必须与信令 SDK 设置相同才能实现互通。字符串长度：64 字节，格式为 UTF-8。

创建一个应用

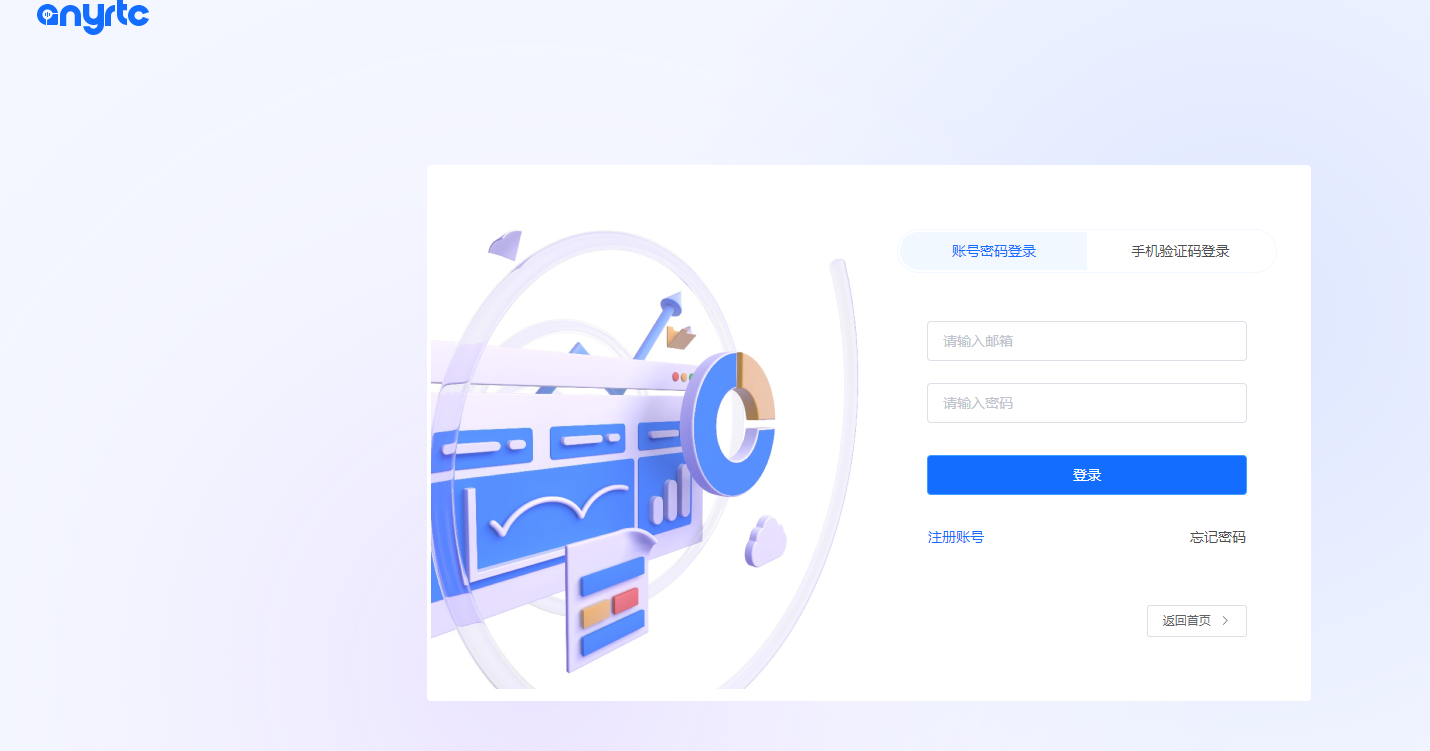

一、注册账号

到 anyRTC官网 注册一个开发者账号，并创建一个应用

二、创建应用获取 AppId

部署 freeswitch

一、准备

一、系统

Centos 7.9 最好是纯净服务器 不然可能会存在依赖装不上或冲突情况

二、防火墙

参考freeswitch防火墙: https://freeswitch.org/confluence/display/FREESWITCH/Firewall

# 开放sip端口tcp协议
[root@localhost ~]# firewall-cmd --permanent --add-port=5060/tcp
# 开放sip端口udp协议
[root@localhost ~]# firewall-cmd --permanent --add-port=5060/udp
# 开放ws端口
[root@localhost ~]# firewall-cmd --permanent --add-port=5066/tcp
# 开放wss端口
[root@localhost ~]# firewall-cmd --permanent --add-port=7443/tcp
# 开放rtp端口（范围）
[root@localhost ~]# firewall-cmd --permanent --add-port=16384-32768/udp
# 让防火墙配置生效
[root@localhost ~]# firewall-cmd --reload

# 也可以直接关闭防火墙
[root@localhost ~]# systemctl stop firewalld
[root@localhost ~]# systemctl disable firewalld

二、编译环境和 FreeSwitch 依赖库

# 更新yum源
[root@localhost ~]# yum update -y

# 安装lib相关需求依赖
[root@localhost ~]# yum install -y yum-utils git gcc gcc-c++ automake autoconf libtool libtiff-devel libjpeg-devel openssl-devel vim

# 添加环境变量
[root@localhost ~]# vim /etc/profile
export PKG_CONFIG_PATH=/usr/local/lib/pkgconfig
[root@localhost ~]# source /etc/profile

# 单独下载spandsp源码
[root@localhost ~]# cd /usr/local/src
[root@localhost src]# git clone https://github.com/freeswitch/spandsp.git
[root@localhost src]# cd spandsp
[root@localhost spandsp]# ./bootstrap.sh
[root@localhost spandsp]# ./configure
[root@localhost spandsp]# make
[root@localhost spandsp]# make install
[root@localhost spandsp]# ldconfig

# 单独下载sofia-sip（SIP协议栈）源码  尝试使用过码云上面的，但是freeswitch编译的时候一直报错需要sofia-sip
[root@localhost ~]# cd /usr/local/src
[root@localhost src]# git clone https://github.com/freeswitch/sofia-sip.git
[root@localhost src]# cd sofia-sip
[root@localhost sofia-sip]# ./bootstrap.sh -j
[root@localhost sofia-sip]# ./configure
[root@localhost sofia-sip]# make
[root@localhost sofia-sip]# make install
[root@localhost sofia-sip]# ldconfig

# 单独下载libuuid源码
[root@localhost ~]# cd /usr/local/src
[root@localhost src]# wget https://jaist.dl.sourceforge.net/project/libuuid/libuuid-1.0.3.tar.gz
[root@localhost src]# tar -zxvf libuuid-1.0.3.tar.gz
[root@localhost src]# cd libuuid-1.0.3
[root@localhost libuuid-1.0.3]#
