基于Simufact Welding定向沉积增材仿真的几何变形补偿

最新推荐文章于 2025-10-12 15:50:32 发布
原创 最新推荐文章于 2025-10-12 15:50:32 发布 · 1.3k 阅读 · 13 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#模拟仿真

在DED（Directed energy deposition定向能量沉积，下述简称DED）增材工艺过程中，由于零部件的重复加热，极易产生部件的变形问题。借助专业的金属定向能量沉积仿真软件Simufact Welding，能够对目标件进行瞬态数值模拟，在得到变形结果后输出反变形补偿结果，从而大大减少必要的实际物理试验次数，降低企业成本。

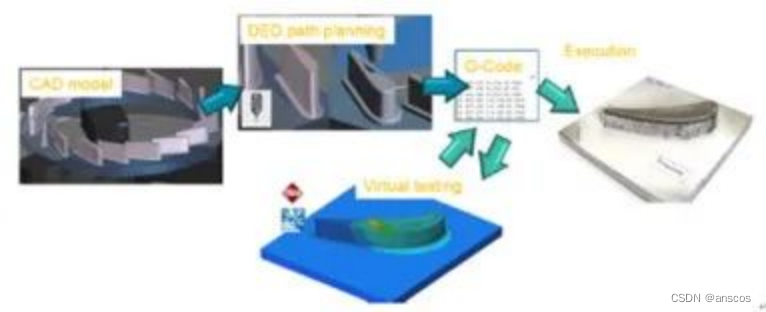

Simufact Welding沉积3D打印仿真

实际案例

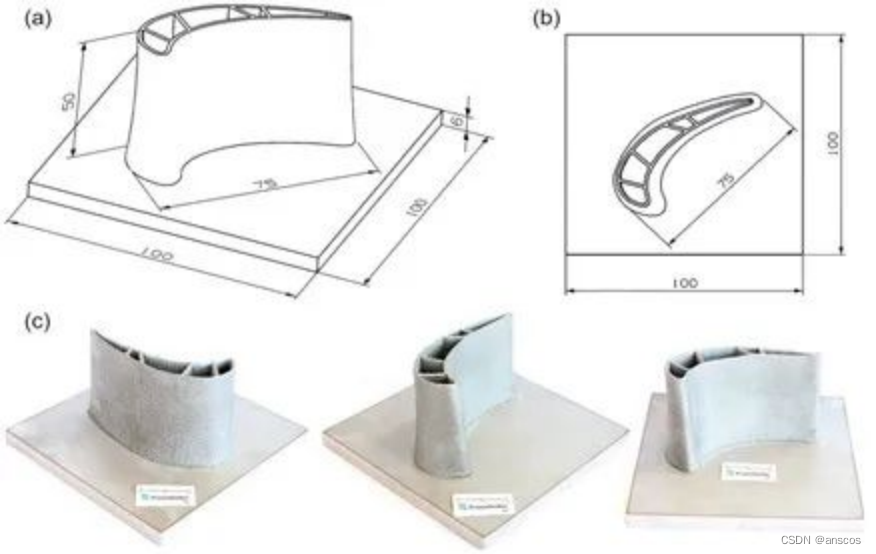

此次对标案例选择具有薄壁、弯曲特征的涡轮叶片进行DED增材制造。模型信息：材料为316L，粉末粒度为45μm~106μm、基板尺寸100mm X 100mm X 6mm（长宽高）、叶片前缘到尾缘最大弦长约75mm打印了部分高度约50mm。后续借助CAM软件对工件进行了切片与刀路设计，并生成了对应的G-Code文件。采用同轴送粉设备进行打印：激光功率400W、进给速度0.6m/min、光斑直径0.6mm、送粉速度7.5g/min、层高为0.6mm。在实际加工制造结束后，采用了 GOM ATOS Triple Scan扫描仪进行了高精度的测定，测量误差在3μm内。

DED增材加工的零部件

仿真分析

针对DED工艺仿真分析，Simufact Welding软件增加了定义单元集、G-C
