分析示例 | Simufact焊接工艺仿真变形精确预测汽车结构

导语

焊接是汽车制造过程中一个关键环节，白车身、发动机、底盘和变速箱等都离不开焊接工艺的应用，主要涉及气保焊、电阻点焊、激光焊、电子束焊等多种焊接工艺。由于汽车车型众多、成形结构复杂、汽车制造质量、效率、成本等方面的综合要求。如何高效、低成本的研发出合理的焊接工艺，对焊接工艺工程师无疑是个巨大的挑战。

传统的焊接工艺开发，需要依靠工艺开发经验以及大量试验数据的积累，而对于新的焊接工艺开发，需要借助多次试错经验来获取符合产品质量要求的工艺，但制定的工艺有没有更佳的替代方案，这个有待进一步考证。在试错过程中，实际数据的测量也是一个重大的挑战。通过焊接仿真分析，可以实时的获取焊接过程中的变形结果，并可以根据每道焊缝的焊接变形、应力等的结果来进行实时分析，不仅数据的提取也变得更加方便，也给焊接工艺开发规划提供了强有力的数据支撑，更容易规划出合理的焊接顺序、焊接装夹位置等焊接工艺参数。

Simufact welding焊接工艺仿真方案

工业软件Simufact.welding，作为世界领先的专业焊接工艺仿真软件，能够有效协助工程师对焊接工艺参数、焊接顺序、焊接工装夹具、焊接方向等进行焊接工艺仿真分析，不仅能分析焊接过程中的焊接变形、应力等还能对焊接后冷却和工装夹具卸载后的焊接变形、焊接残余应力等进行分析。通过使用Simufact.welding进行虚拟试错，能获取最优的焊接工艺方案，具有减少试错次数、缩短工艺研发周期，节省人力、材料成本等优势，为企业带来可观的成本收益。

汽车案例举例

上海大众汽车有限公司作为Simufact的资深客户，已经熟练使用Simufact welding解决实际结构件的焊接变形问题，随着仿真数据及仿真经验的积累，针对不同结构和焊接工艺，已经具备一些仿真判断标准。一些结构焊接工艺的规划，经过Simufact welding仿真验证后，帮助其提升了焊接变形质量控制，受益明显。

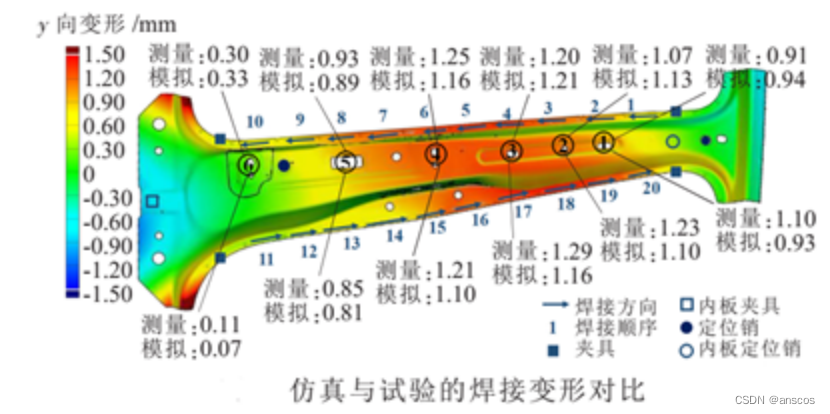

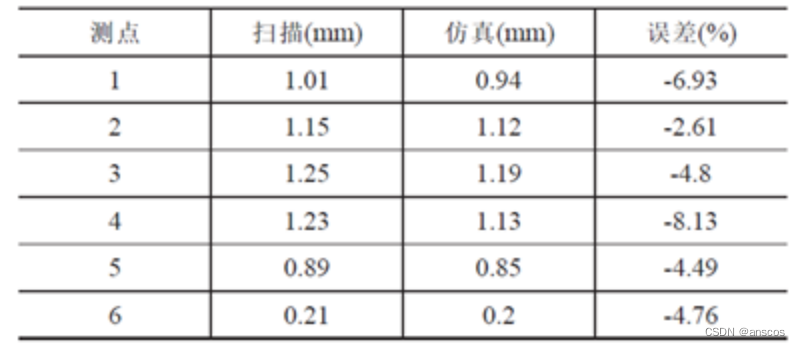

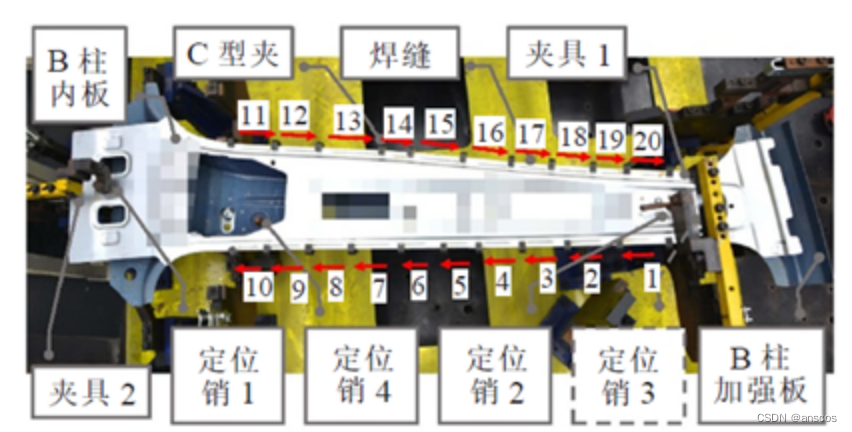

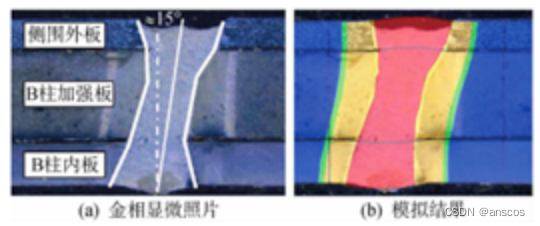

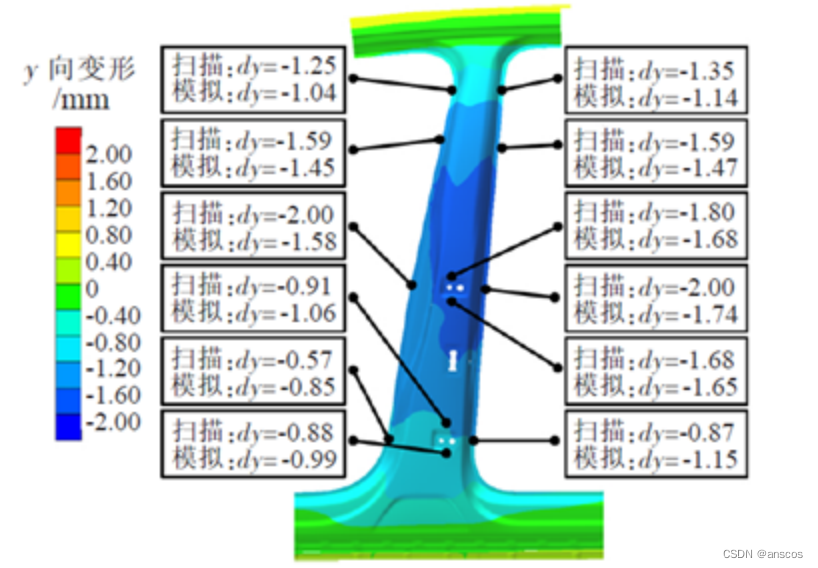

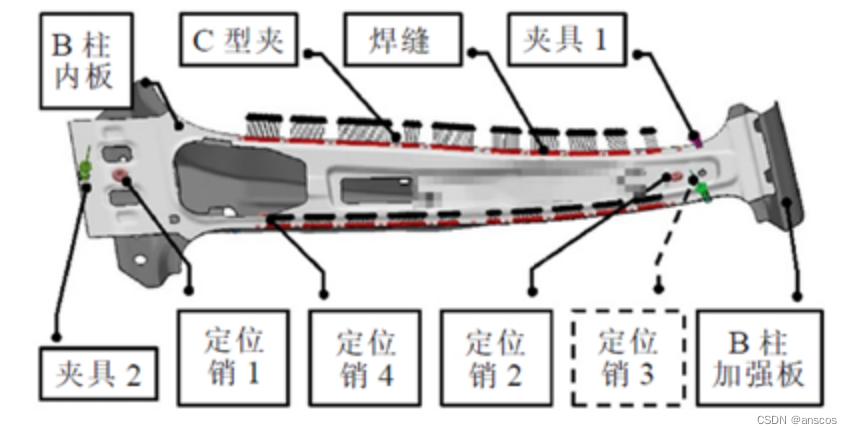

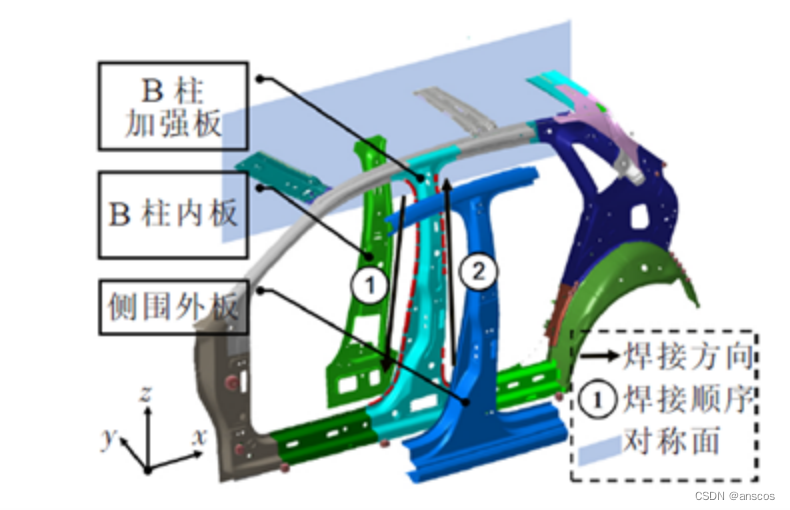

以下案例来自上海大众汽车有限公司，展示了Simufact welding焊接工艺仿真软件变形结果与实际焊接变形结果对比。结构分别为B柱热成型板激光焊接案例以及白车身
