单片机负电压

原创 已于 2024-05-16 15:33:57 修改 · 1k 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#负压电路

于 2024-05-16 09:23:18 首次发布

    在电子电路中我们常常需要使用负电压，比如说我们在使用运放的时候常常需要建立一个负电压。下面就简单的以正5V电压到负电压5V为例说一下它的电路。

    通常需要使用负电压时一般会选择使用专用的负压产生芯片，但这些芯片都比较贵，比如电荷泵原理的 ICL7600、LT1054，工作温度范围为 0°C 至 70°C 的 1.5A 升压、降压、反相开关稳压器的MC34063。

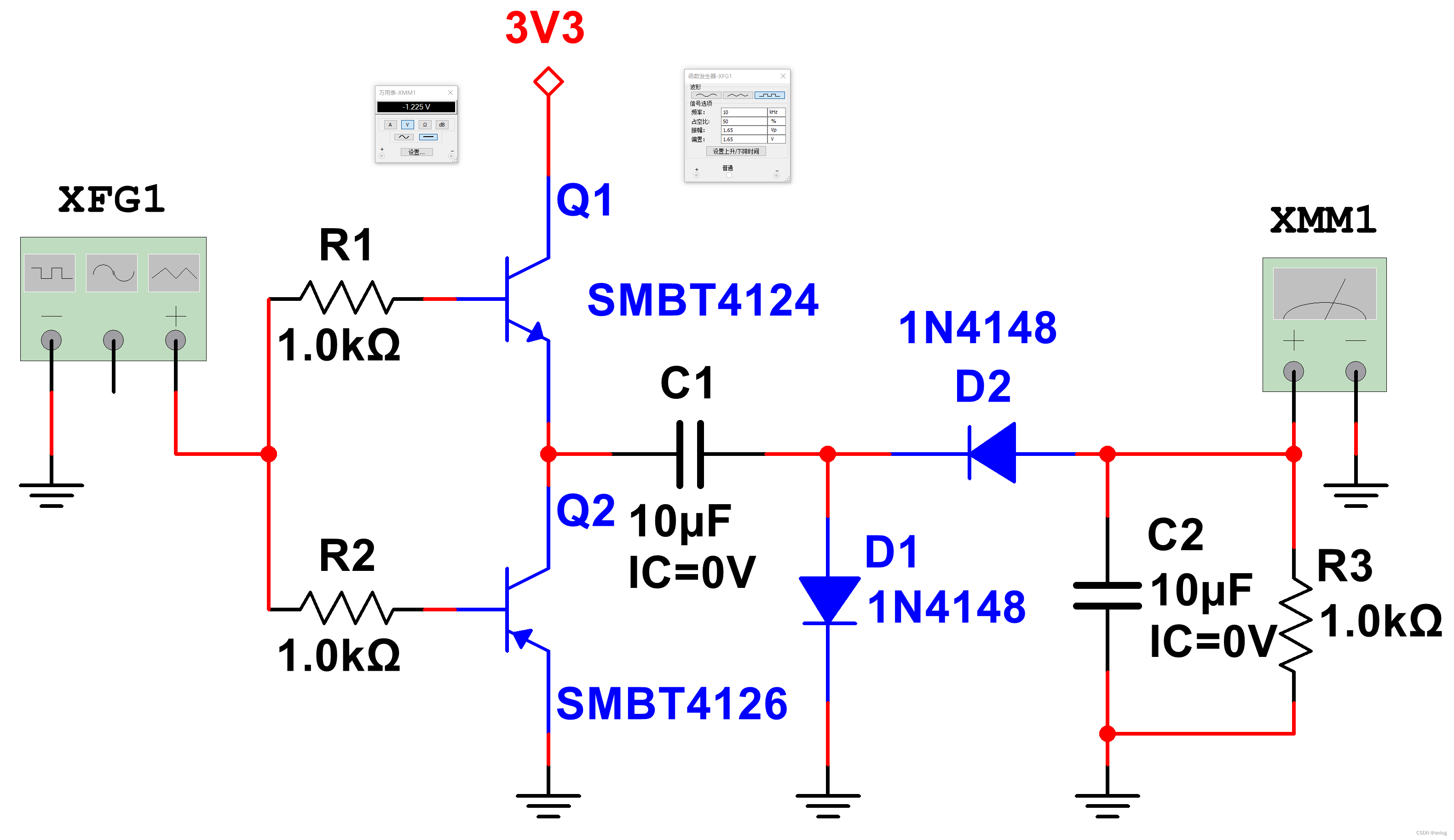

下面在单片机电子电路中常用的负电压产生电路(有时候将单片机配置为推挽输出也省略了Q1和Q2）。

注意：输出电压约 ≈ 电源电压 - 2.1v  ≈ 1.2v

2.1v的来源是3个二极管的压降。

参考链接

单片机中常用的负电压是怎样产生的？ (qq.com)icon-default.png?t=N7T8https://mp.weixin.qq.com/s/7LH04Rlg4YX8zNCEhuhBMA

高可靠MCU负载开关电路设计过程-优快云博客icon-default.png?t=N7T8https://blog.youkuaiyun.com/anlog/article/details/137148085?ops_request_misc=&request_id=&biz_id=102&utm_term=%E9%AB%98%E5%8F%AF%E9%9D%A0%20anlog&utm_medium=distribute.pc_search_result.none-task-blog-2~all~sobaiduweb~default-0-137148085.142^v100^control&spm=1018.2226.3001.4187

特此记录

anlog

2024年5月16日
