有时候oled偶尔发生乱码，（大多数时候正常，偶尔乱码)
原因分析，由于显示oled时使用的i2c连线较长，会出现更大的电感。进而出现振铃现象。
解决办法
在时钟线和数据线中串联100欧姆电阻。
实际串联后效果较为明显。

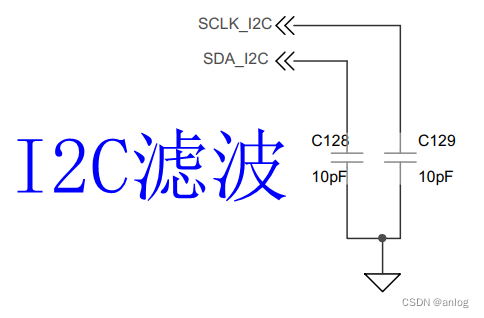

如果进一步优化可以考虑串联电阻之后再增加一个10pF的电容（靠近oled端）（上拉电阻建议选择2.4k，不要使用4.7k）
参考（st出品的开源plc方案）
此电路的仿真参考
【模拟课第二季】数字长线为什么要串联阻尼电阻| 西安交大杨建国 模电问题与解答系列 #第七讲_哔哩哔哩_bilibili

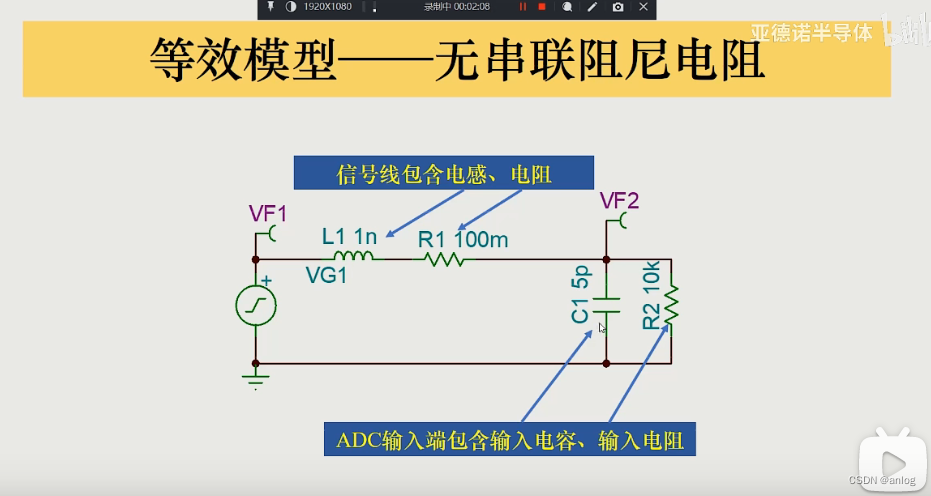

其中如果不加串联电阻等效电路

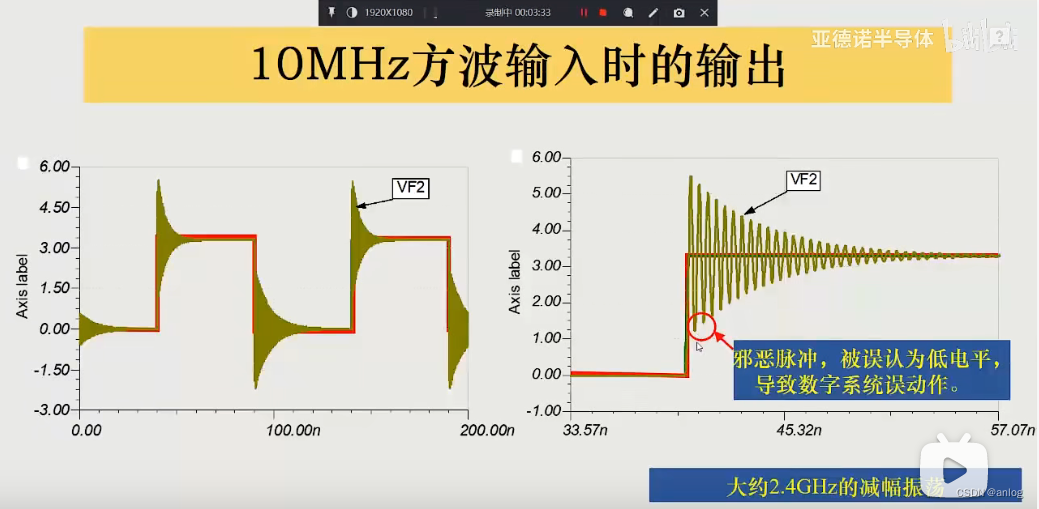

仿真如下
串联不同电阻后

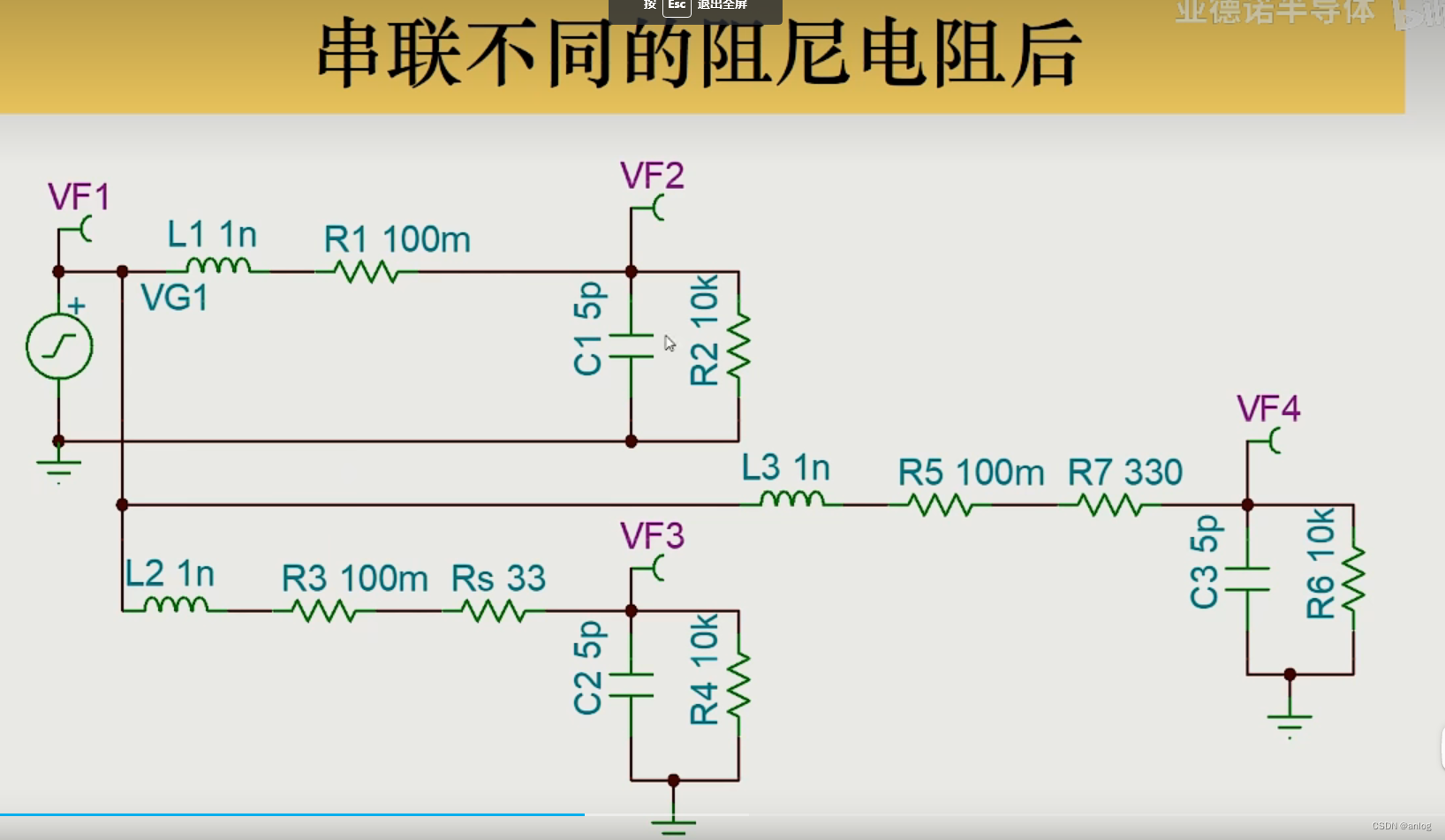

等效电路

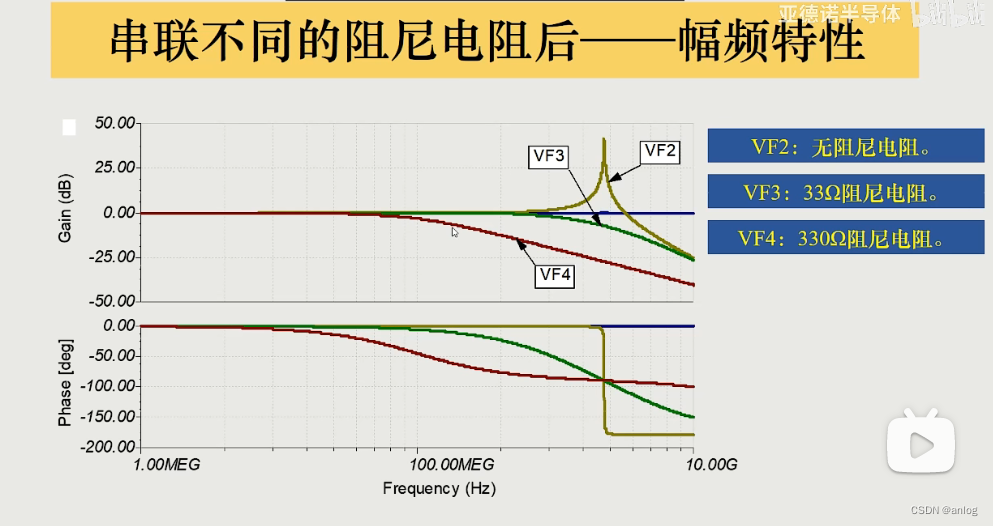

仿真结果
可以看到串联33R电阻效果最好。
结论：
根据杨老师的仿真，分析一下之前的花屏可以确定串联电阻是有必要的。
同时总线并联电容，可以防干扰（容量不能太大）
特此记录
anlog
2023年4月4日
