带复位的一键开关机电路

原创 已于 2024-04-28 15:17:55 修改 · 942 阅读 · 15 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#一键开关电路 #复位电路 #复位

于 2024-04-28 15:17:03 首次发布
本文介绍了如何通过使用MCU的看门狗功能确保一键开关机电路在MCU异常时自动重启，以及设计中考虑电源可插拔和额外按键的策略，以防程序失控。

常见一键开关机电路

这种经典的一键开关机电路需要软件配合，如果MCU死机了，或者程序跑飞了，不就关不了机了吗，怎么办？

  1. 那就让MCU异常了就赶紧重启：启用MCU内部的看门狗（Watch Dog）功能，或者加入外部看门狗。

  2. 产品设计成电源可插拔，即死机了就人工重新插拔电源，或拔出电池重新装上。

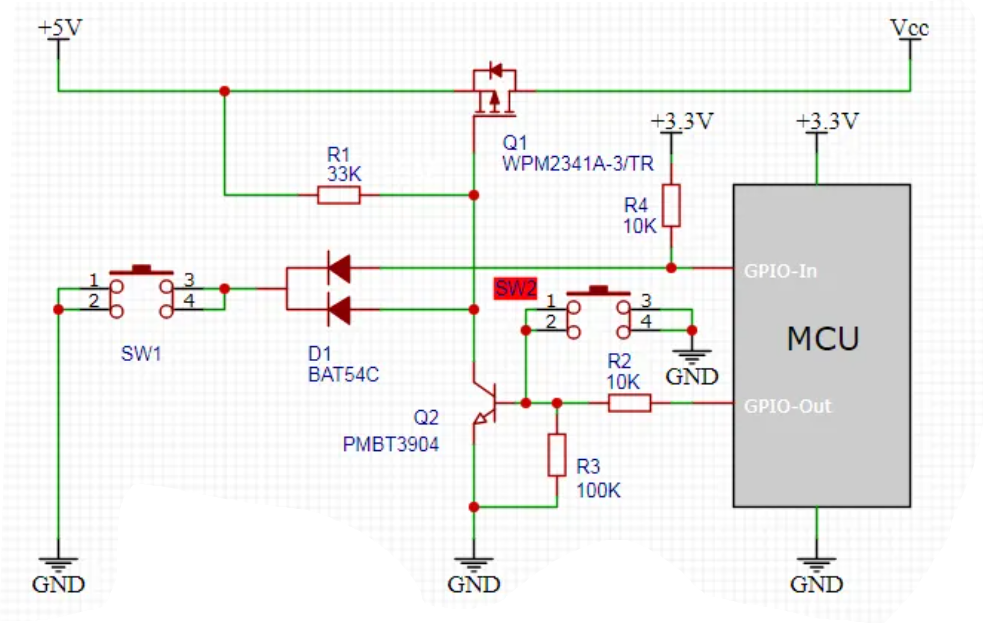

  3. 增加一个按键SW2：
