STC8/32 软硬件I2C通讯方式扫描I2C设备地址

📄主要用于检测挂载在I2C总线上的设备。在驱动I2C设备之前，如果能扫描到该设备，说明通讯设备可以连接的上，在提前未知I2C地址的情况下，可以方便后面的驱动代码的完善。

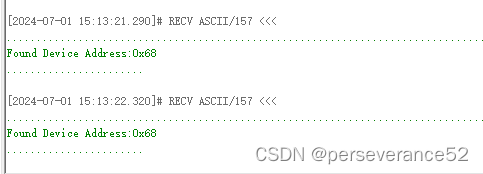

  • 🔬扫描测试效果：（测试mpu6050以及ssd1306 i2c oled ）
    在这里插入图片描述
    在这里插入图片描述
⚡需要同时支持C51和C251 Keil环境编译，需要安装两个对应的支持包才行。STC8属于C51编译环境，STC32属于C251编译环境。

🛠STC32/STC8工程配置选择说明

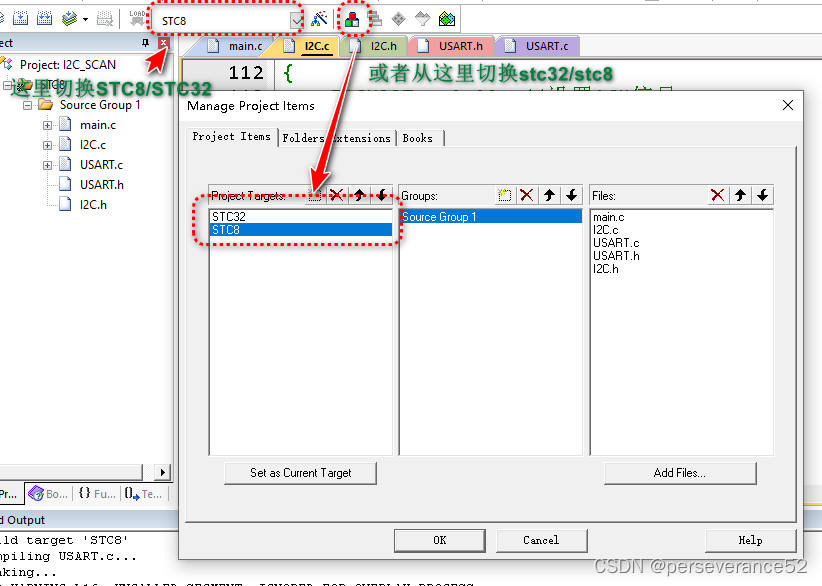

  • 🔖STC32和STC8共用一个工程，但是选择配置不同
    在这里插入图片描述

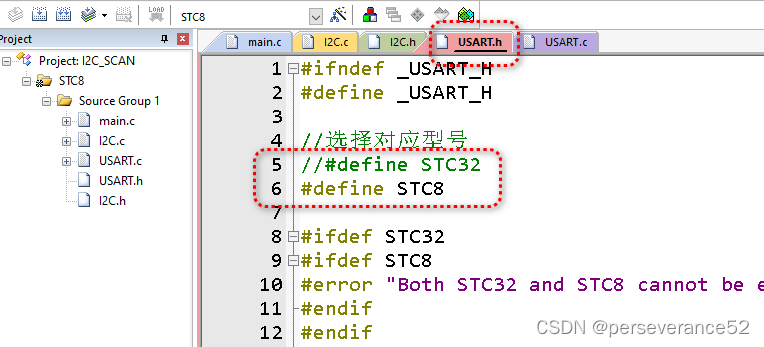

  • 🌿另外，需要修改对应型号的宏
    在这里插入图片描述

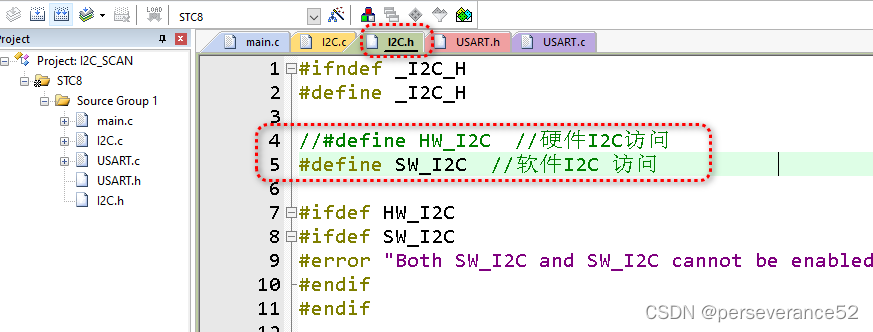

📗软硬件I2C通讯方式选择配置

  • 🌿启用对应的相关宏
    在这里插入图片描述

⏰主频时钟频率选择和配置

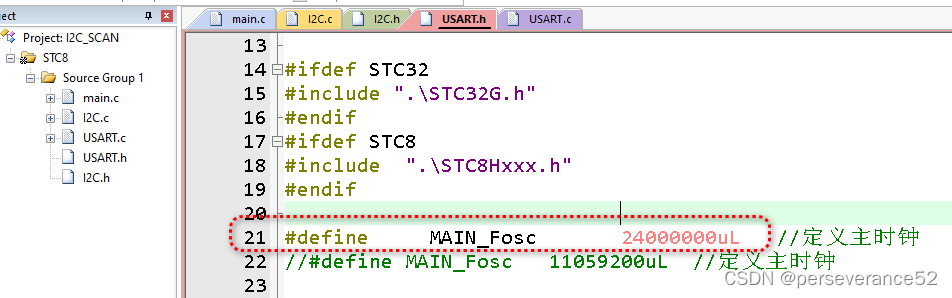

  • 🌿软件代码配置：
    在这里插入图片描述

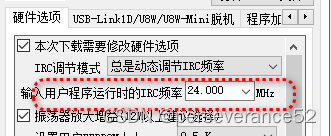

  • 🔨STC-ISP烧录时，参数配置：
    在这里插入图片描述
  • 🌟软件代码配置的时钟频率一定要和stc-isp烧录时配置的时钟频率一致，才能正常串口打印。

📙其他操作说明

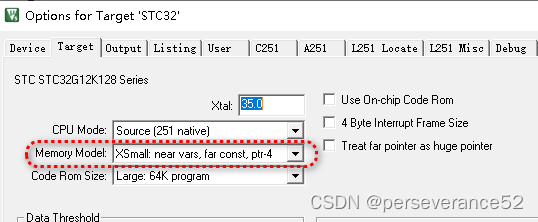

  • 🌿针对选择STC其他型号，相关配置一定要选择正确才行。例如stc32配置如下：
    在这里插入图片描述
  • ✨推荐存储模式选择XSmall模式，不要选择Tiny模式，否则串口输出的信息是乱码。

📚工程源码

链接：https://pan.baidu.com/s/11VXO4Ib3t8tCZ3maHTSEHw?pwd=j09s
提取码：j09s
