十三 Flink CEP

1 概念

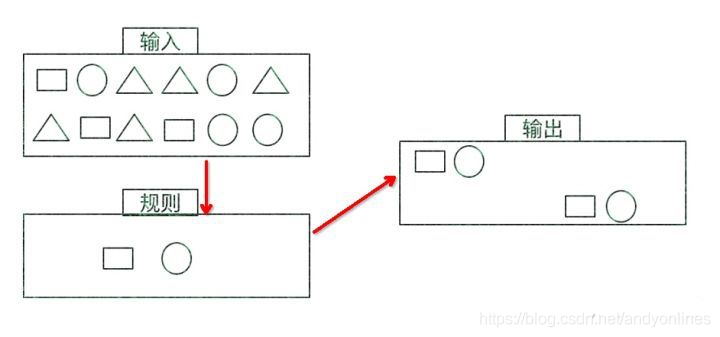

一个或多个由简单事件构成的事件流通过一定的规则匹配，然后输出用户想得到的数据，满足规则的复杂事件。
特征：
• 目标：从有序的简单事件流中发现一些高阶特征
• 输入：一个或多个由简单事件构成的事件流
• 处理：识别简单事件之间的内在联系，多个符合一定规则的简单事件构成复杂事件
• 输出：满足规则的复杂事件
在这里插入图片描述

2 使用

2.1 pom文件

<dependency>
<groupId>org.apache.flink</groupId>
<artifactId>flink-cep-scala_${scala.binary.version}</artifactId>
<version>${flink.version}</version>
</dependency>

2.2 使用

Event Streams
登录事件流

case class LoginEvent(userId: String,
	ip: String,
	eventType: String,
	eventTime: String
)
val env = StreamExecutionEnvironment.getExecutionEnvironment
env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)
env.setParallelism(1)
val loginEventStream = env
	.fromCollection(List(
	LoginEvent("1", "192.168.0.1", "fail", "1558430842"),
	LoginEvent("1", "192.168.0.2", "fail", "1558430843"),
	LoginEvent("1", "192.168.0.3", "fail", "1558430844"),
	LoginEvent("2", "192.168.10.10", "success", "1558430845")
))
.assignAscendingTimestamps(_.eventTime.toLong * 1000)

2.3 Pattern API

每个 Pattern 都应该包含几个步骤，或者叫做 state。从一个 state 到另一个 state，通常我们需要定义一些条件，例如下列的代码;

/**
选出在10秒内连续两个两次登录失败
*/
val loginFailPattern = Pattern.begin[LoginEvent]("begin") //第一个event
.where(_.eventType.equals("fail"))
.next("next") //第二个event
.where(_.eventType.equals("fail"))
.within(Time.seconds(10)

start:一个event
where: 是过滤条件
next:下一个event(要紧挨着)
followedBy : 下一个不要挨着
or: 或
within: 指定在某段时间内
我们也可以通过 subtype 来限制 event 的子类型：

start.subtype(SubEvent.class).where(...);

然后就可以上在指定流上根据pattern 来过滤出来想要的数据流

val input = ...
val pattern = ...目录 163
val patternStream = CEP.pattern(input, pattern)
val patternStream = CEP
.pattern(
loginEventStream.keyBy(_.userId), loginFailPattern
)

一旦获得 PatternStream，我们就可以通过 select 或 flatSelect，从一个 Map 序列找到我们需要的告警信息

使用select选出我们的数据

select 方法需要实现一个 PatternSelectFunction，通过 select 方法来输出需要的警告。它接受
一个 Map 对，包含 string/event，其中 key 为 state 的名字， event 则为真是的 Event。
val loginFailDataStream = patternStream
.select((pattern: Map[String, Iterable[LoginEvent]]) => {
val first = pattern.getOrElse("begin", null).iterator.next()
val second = pattern.getOrElse("next", null).iterator.next()
(second.userId, second.ip, second.eventType)
})
其返回值仅为 1 条记录。flatSelect通过实现 PatternFlatSelectFunction，实现与 select 相似的功能。唯一的区别就是 flatSelect 方法可以返回多条记录。

3 案例

3.1 检测连续三次登录失败的事件

package org.example.cep

import org.apache.flink.cep.scala.CEP
import org.apache.flink.cep.scala.pattern.Pattern
import org.apache.flink.streaming.api.TimeCharacteristic
import org.apache.flink.streaming.api.scala._
import org.apache.flink.streaming.api.windowing.time.Time

import scala.collection.Map

// 检测连续三次登录失败的事件
object CepExample {

  case class LoginEvent(userId: String, ip: String, eventType: String, eventTime: Long)

  def main(args: Array[String]): Unit = {
    val env = StreamExecutionEnvironment.getExecutionEnvironment
    env.setParallelism(1)
    env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)

    val stream = env
      .fromElements(
        LoginEvent("user_1", "0.0.0.0", "fail", 1000L),
        LoginEvent("user_1", "0.0.0.1", "fail", 2000L),
        LoginEvent("user_1", "0.0.0.2", "fail", 3000L),
        LoginEvent("user_2", "0.0.0.0", "success", 4000L)
      )
      .assignAscendingTimestamps(_.eventTime)
      .keyBy(_.userId)

    // 定义需要匹配的模板
    val pattern = Pattern
      .begin[LoginEvent]("first").where(_.eventType.equals("fail"))
      .next("second").where(_.eventType.equals("fail"))
      .next("third").where(_.eventType.equals("fail"))
      .within(Time.seconds(10)) // 10s之内连续三次登录失败

    // 第一个参数：需要匹配的流，第二个参数：模板
    val patternedStream = CEP.pattern(stream, pattern)

    patternedStream
      .select(func)
      .print()

    env.execute()
  }

  // 注意匿名函数的类型
  val func = (pattern: Map[String, Iterable[LoginEvent]]) => {
    val first = pattern.getOrElse("first", null).iterator.next()
    val second = pattern.getOrElse("second", null).iterator.next()
    val third = pattern.getOrElse("third", null).iterator.next()

    first.userId + "连续三次登录失败！"
  }
}

3.2 订单超时检测

package test7

import org.apache.flink.cep.scala.CEP
import org.apache.flink.cep.scala.pattern.Pattern
import org.apache.flink.streaming.api.TimeCharacteristic
import org.apache.flink.streaming.api.scala._
import org.apache.flink.streaming.api.windowing.time.Time
import org.apache.flink.util.Collector

import scala.collection.Map

object OrderTimeout {
  case class OrderEvent(orderId: String, eventType: String, eventTime: Long)

  def main(args: Array[String]): Unit = {
    val env = StreamExecutionEnvironment.getExecutionEnvironment
    env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)
    env.setParallelism(1)

    val stream = env
      .fromElements(
        OrderEvent("order_1", "create", 2000L),
        OrderEvent("order_2", "create", 3000L),
        OrderEvent("order_2", "pay", 4000L)
      )
      .assignAscendingTimestamps(_.eventTime)
      .keyBy(_.orderId)

    val pattern = Pattern
      .begin[OrderEvent]("create").where(_.eventType.equals("create"))
      .next("pay").where(_.eventType.equals("pay"))
      .within(Time.seconds(5))

    val patternedStream = CEP.pattern(stream, pattern)

    // 用来输出超时订单的侧输出标签
    val orderTimeoutOutput = new OutputTag[String]("timeout")

    // 用来处理超时订单的函数
    val timeoutFunc = (map: Map[String, Iterable[OrderEvent]], ts: Long, out: Collector[String]) => {
      println("ts" + ts) // 2s + 5s
      val orderStart = map("create").head
      // 将报警信息发送到侧输出流去
      out.collect(orderStart.orderId + "没有支付！")
    }

    val selectFunc = (map: Map[String, Iterable[OrderEvent]], out: Collector[String]) => {
      val order = map("pay").head
      out.collect(order.orderId + "已经支付！")
    }

    val outputStream = patternedStream
      // 第一个参数：用来输出超时事件的侧输出标签
      // 第二个参数：用来输出超时事件的函数
      // 第三个参数：用来输出没有超时的事件的函数
      .flatSelect(orderTimeoutOutput)(timeoutFunc)(selectFunc)

    outputStream.print()
    outputStream.getSideOutput(new OutputTag[String]("timeout")).print()

    env.execute()
  }
}
