Allegro PCB Designer 设置PAD焊盘文件夹

原创 于 2025-11-03 12:28:35 发布 · 186 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pcb工艺

Allegro PCB Designer 设置PAD焊盘文件夹
进入菜单：Setup，User preferences

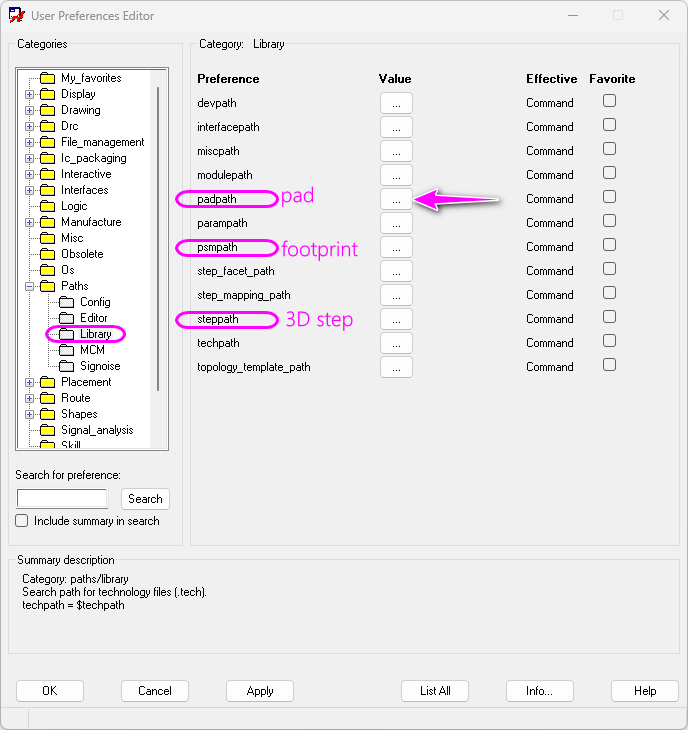

进入选项Paths，Library，分别点右边三个点设置以下路径
在这里插入图片描述

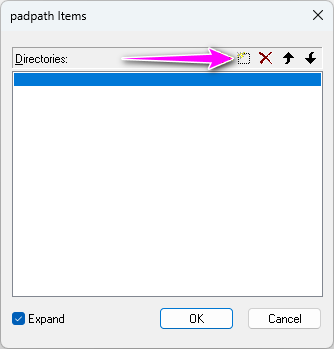

点新建路径
在这里插入图片描述

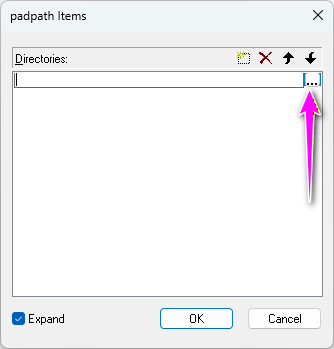

点右边三个点设置新的路径

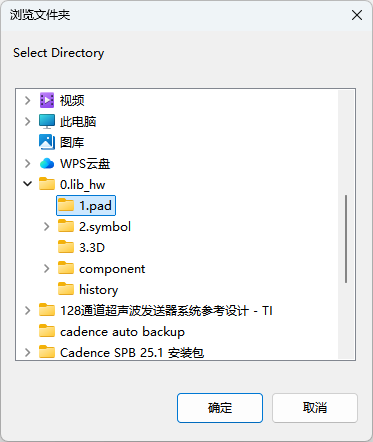

在这里插入图片描述
在这里插入图片描述
