高精度低噪声LDO电路设计-TPS7A94

设计需求

近期需要设计一个CMOS摄像头的电路，其中一个重要的模块是电源。CMOS Sensor对于电源质量的要求很高，尽量选择好一点的LDO，这样设计出来的电路，图像质量才有保障

经过查看datasheet，我获取到了电源的设计需求：
输入电压：5V
输出电压：1.1V，1.8V，2.5V，2.9V
输出电流：
2.9V 213mA
2.5V 12mA
1.8V 5mA
1.1V 350mA

LDO芯片的一些影响因素

#输出电压精度精度越高越好
#效率效率越高越好
#噪声抑制比PSRRPSRR越大越好
#IQ越低越好

TI的选型过程

TI的LDO选型网址：
https://www.ti.com.cn/product-category/power-management/linear-ldo-regulators/overview.html

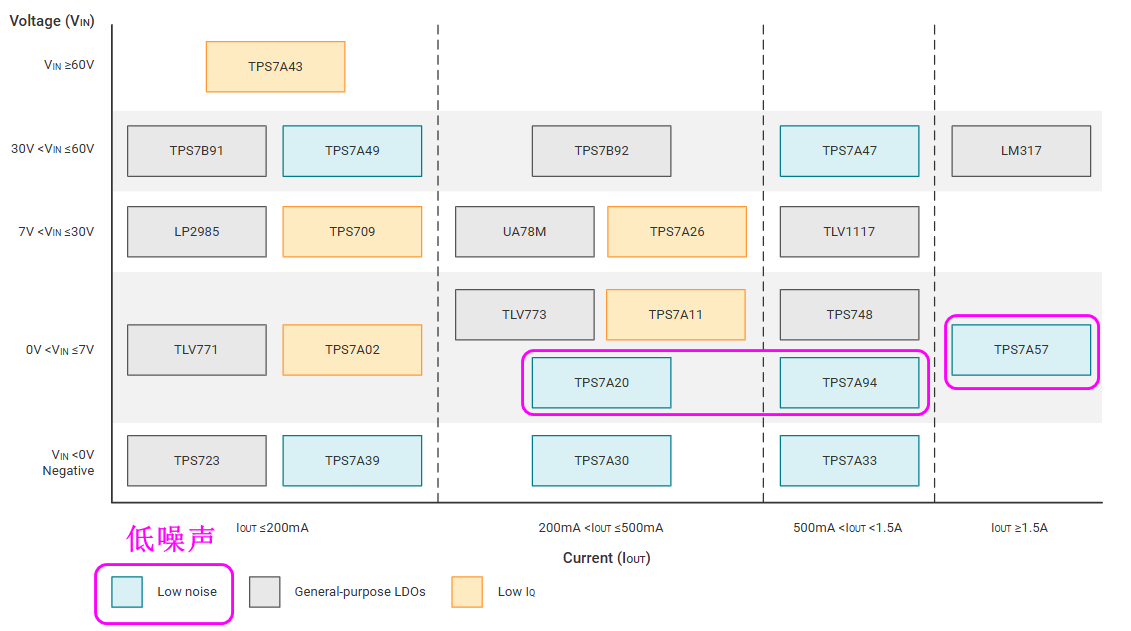

以下图片展示了TI的各个系列LDO的特色，看X轴，是输出电流，看Y轴对应的是输出电压，灰色、浅蓝色、浅黄色对应的是不同的特征。

从目录可知，TPS7A20、TPS7A94、TPS7A57是0-7V输入且200mA以上的低噪声的型号

芯片参数对比

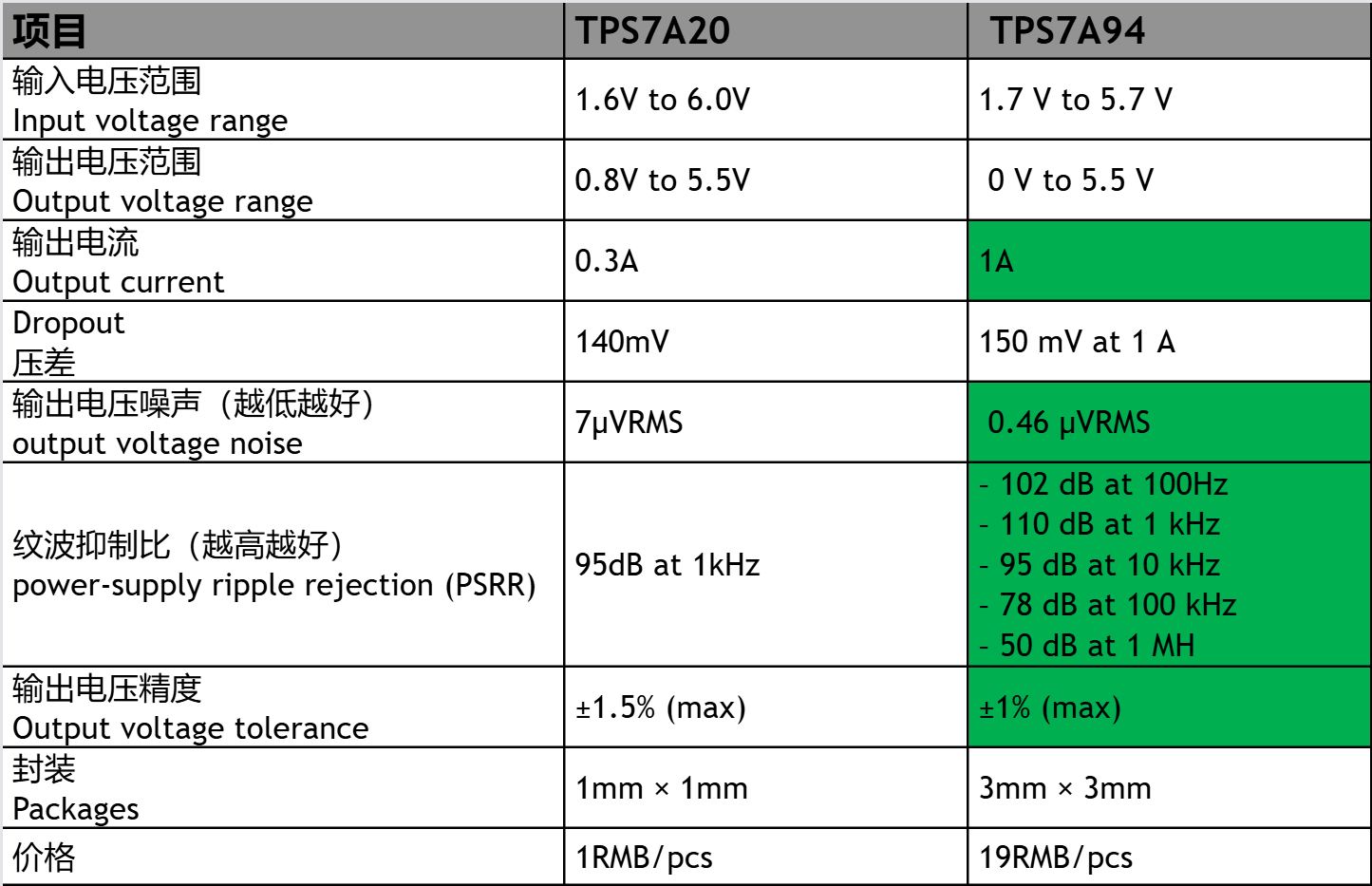

我挑选了TPS7A20、TPS7A94做一个简单的对比
从对比表来看，TPS7A94的输出电流更大，我们需要的电流是0.213A，1A的电流能力确保了设计有更多余量
噪声方面，TPS7A94是TPS7A20的1/15，性能领先一大截
电压精度、纹波抑制比也是TPS7A94更优秀
价格方面，后者是前者的19倍，但19RMB的价格可以承受
封装，CMOS电路板空间不小，完全能容纳3X3的LDO

电压调整电阻的计算

输出电压调整电阻是RNR/SS这颗

VOUT = INR/SS(NOM) × RNR/SS
INR/SS = 150 uA
Vout = 2.9V
RNR=2.9*1000000/150=19.33333K
电阻选择15K+4.3K，精度0.1%

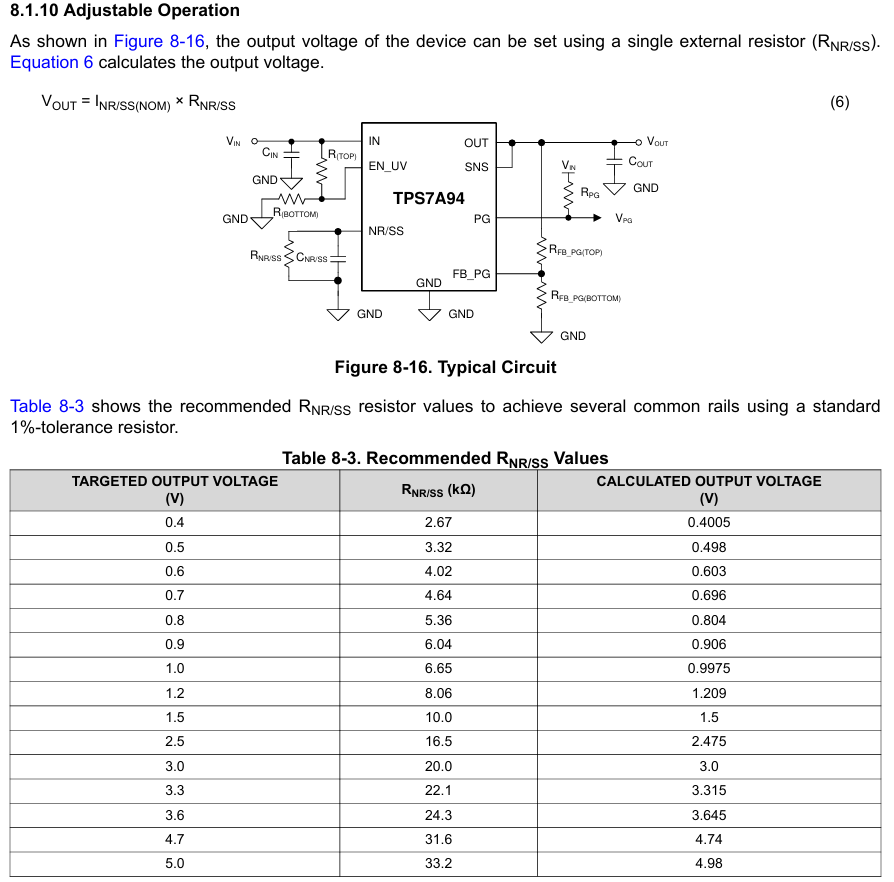

以下是电压VS阻值计算表
电阻上下限引起的电压变化为2.892 - 2.897
