Orcad capture放置原理图的tittle block并编号

OrCAD原理图标题块编号方法
原创 于 2025-10-09 10:14:25 发布 · 286 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pcb工艺

orcad capture是按照新建原理图页的时间排序的，所以输出PDF的时候偶然会发现顺序混乱。
解决的方法是对tittle block进行重新编号

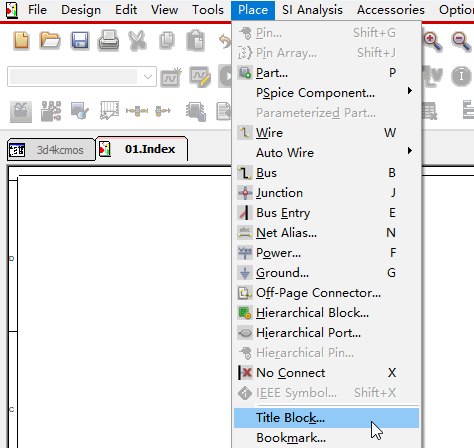

第一步，新建tittle block
在这里插入图片描述

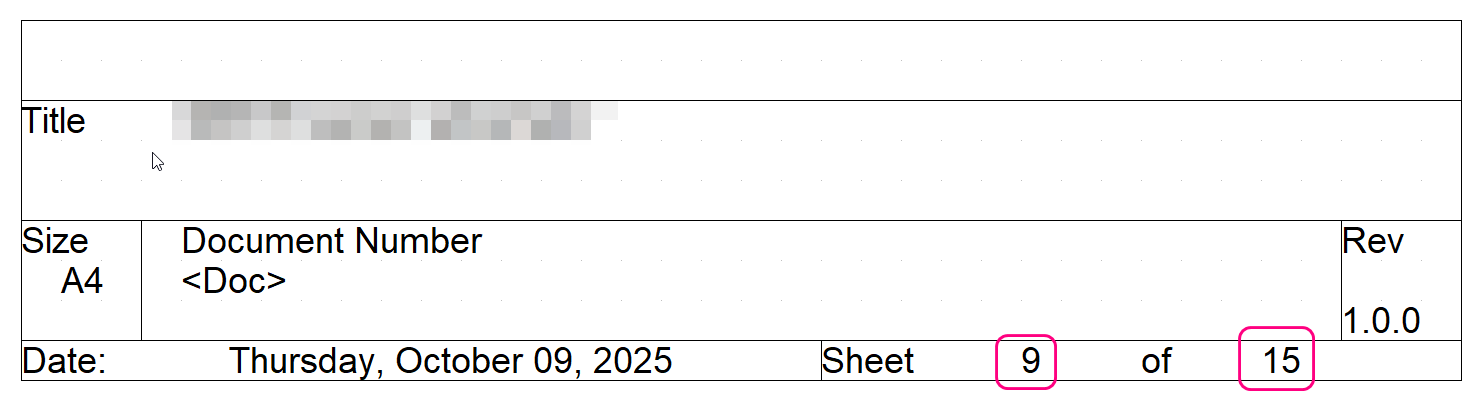

第二步，对tittle block进行重新编号，再输出PDF的时候会依据此顺序
在这里插入图片描述
