下载到设备时出错。Main[OB1]无法仿真，如果该块为库块，则请使用一个支持仿真的库，该问题解决方法

最新推荐文章于 2025-05-29 06:56:15 发布
最新推荐文章于 2025-05-29 06:56:15 发布
阅读量406 收藏
点赞数 1
文章标签： PLC
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/amydmmt/article/details/147511437
版权

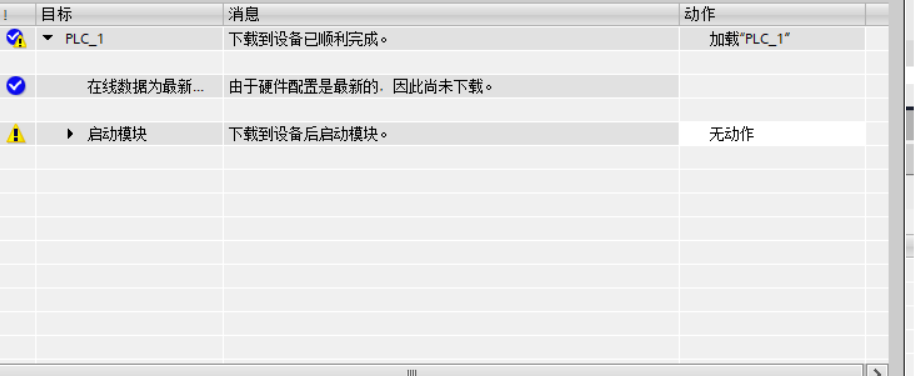

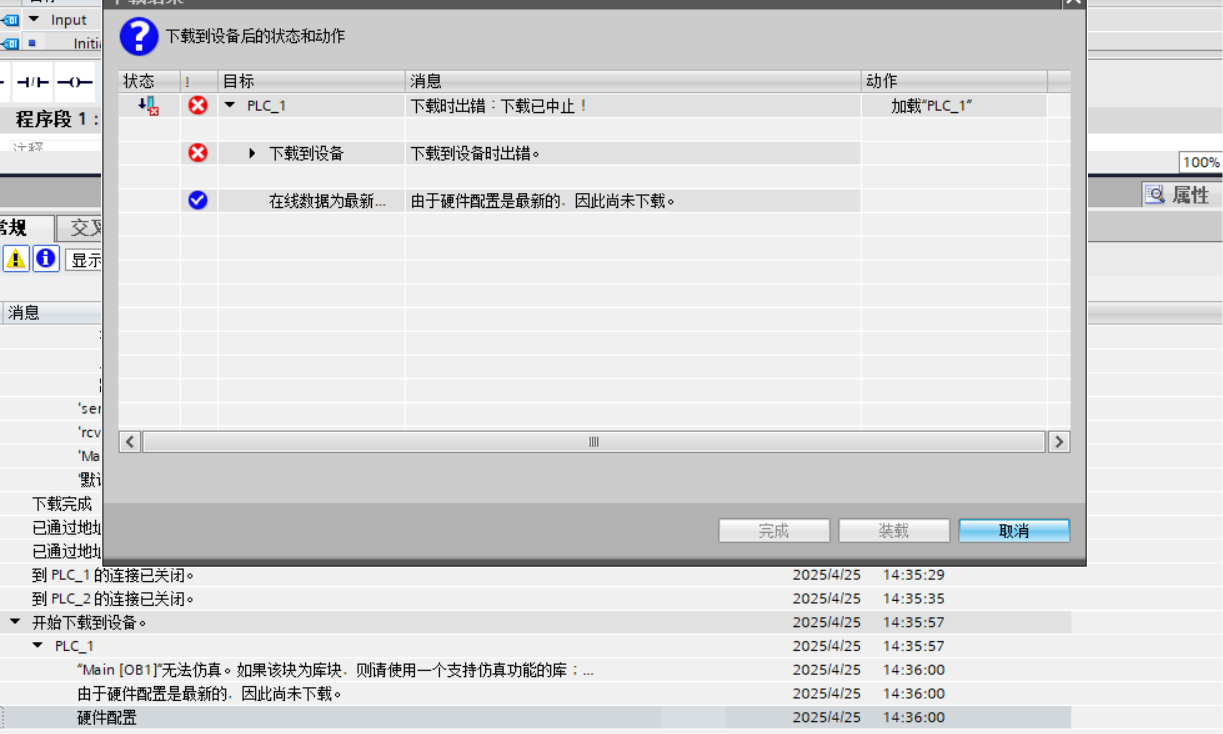

出现如下图，请先看常规信息里的报错，如果一致，继续看第二张图

找到项目（最左上角），右键单击属性

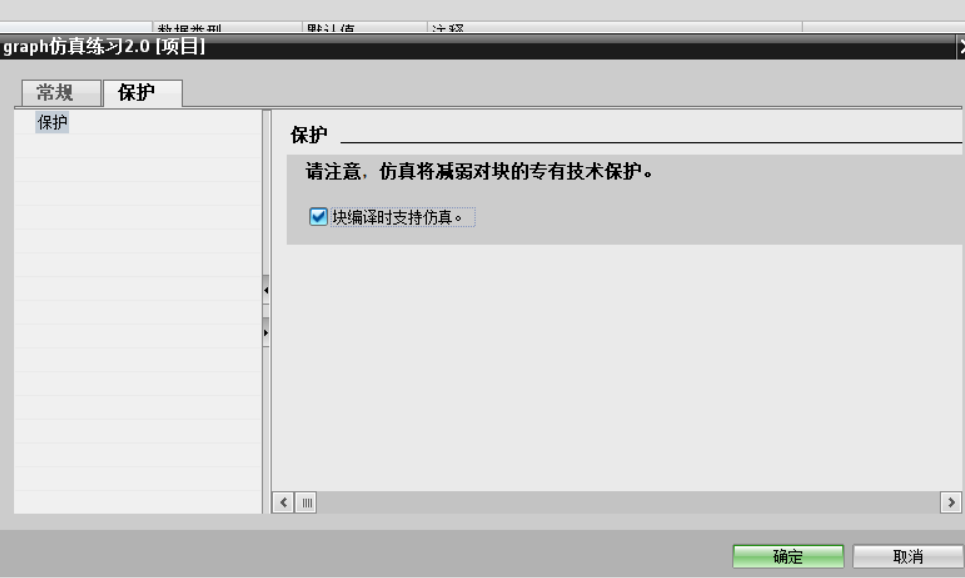

打开属性后，点击保护，勾选“块编译时支持仿真即可

勾选后编译下载
