当出现“由于该FB块未调用，因此程序状态无法显示”，解决方法

原创 于 2025-05-29 15:54:21 发布 · 726 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#PLC #博图V18 #未调用

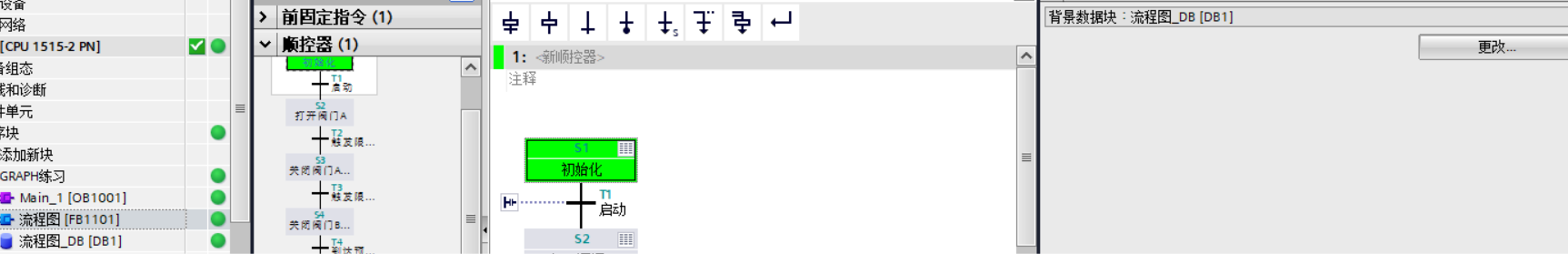

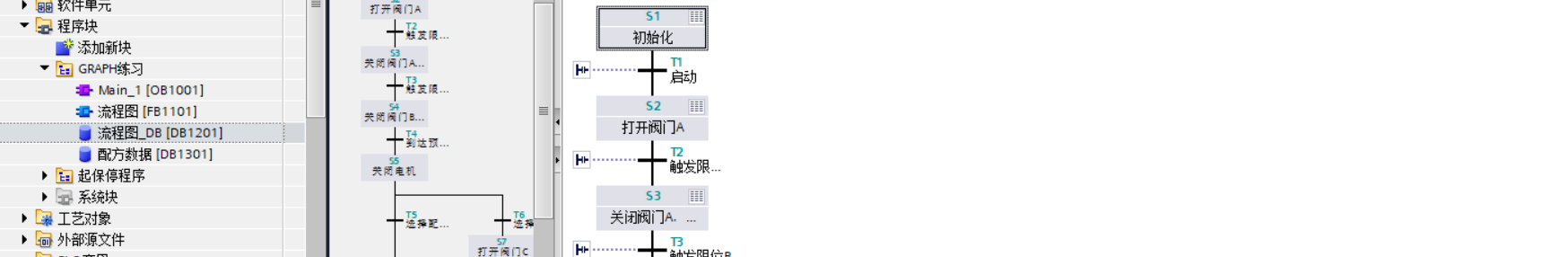

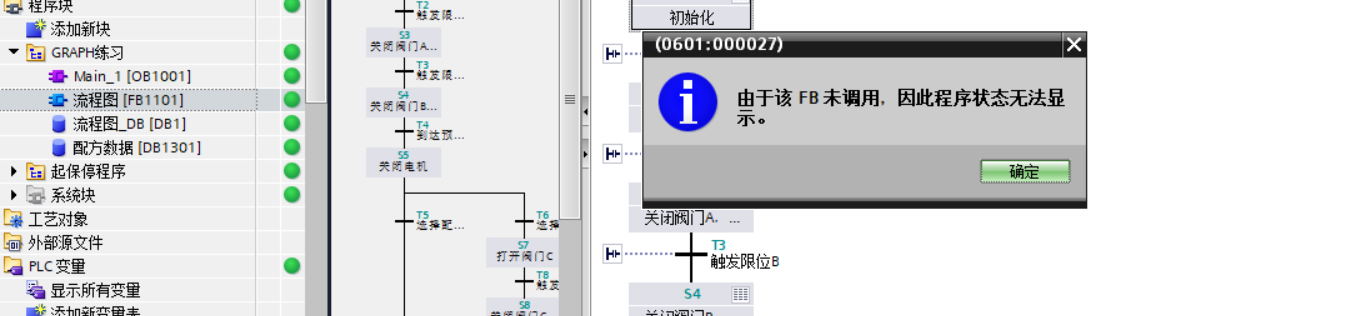

当我们失手删除了将FB块拉入Main时自动创建的DB块时，我们采用将Main中的FB删除重新拉入生成DB块或者直接创建一个新的DB块用来后续的仿真测试，这时会出现一个如标题所写的问题“由于该FB块未调用，因此程序状态无法显示”,如下图

原因：DB块未调用

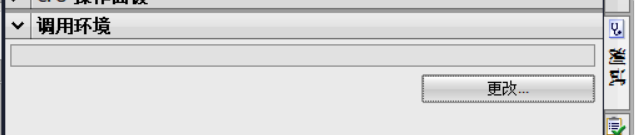

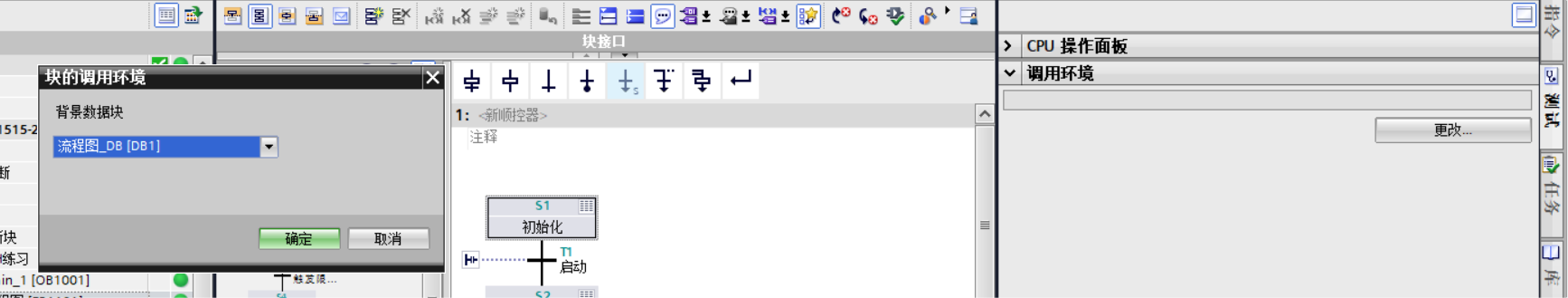

解决方法：将调用DB块切换成我们现在使用的DB块即可（博图右侧测试任务栏里的调用环境）

调用完成后即可正常仿真使用
