构建中小型企业网（OSPF、DHCP 中继、NAT、ACL 综合实验）

一、使用的软件
这里使用的软件是 HCL_v5.10.3-Setup.exe。

二、实验名称
构建中小型企业网（OSPF、DHCP 中继、NAT、ACL 综合实验）

三、实验设备
路由器：4 台 MSR36-20（R1、R2、R3、R7）
交换机：1 台 S6850（SW4）
PC 终端：2 台（PC5、PC6）
补充说明：不同型号路由器功能稍有区别，注意查看接口。
查看接口的命令：display ip interface brief （用户视图和系统视图均可使用查看）

四、实验要求
1、企业网内部包含 10.0.0.0/24、20.0.0.0/24、30.0.0.0/24、40.0.0.0/24 等网段，核心与外部互2、联为 172.16.17.0/30（30 位掩码，可用地址两个）。
3、每台设备以设备编号作为 LoopBack0 地址（如 R1 为 1.1.1.1，R2 为 2.2.2.2 等）。
4、路由器 R1、R2、R3 运行 OSPF Area 0，其他网段使用静态路由。
5、交换机 SW4 划分 VLAN10、VLAN20、VLAN30、VLAN40，对应不同接入网段。
6、路由器 R2 通过 DHCP 中继为 PC5 分配地址及网关。
7、路由器 R3 通过 DHCP 中继为 PC6 分配地址及网关。
8、PC5、PC6 需能访问内部及外部所有合法网段。
9、PC5 网段（30.0.0.0/24）可访问 R1 的 1.1.1.1，PC6 网段（40.0.0.0/24）不可访问，通过 ACL 实现。
10、新增路由器 R7，连接 R1 并配置 LoopBack0 地址 7.7.7.7 模拟外部互联网。
11、内部 PC 网段通过 NAT 访问 7.7.7.7，私网使用默认路由，内部无外部明细路由。

五、端口连接概况
R1 的 GE0/0 接口与 R2 的 GE0/0 接口相连；
R1 的 GE0/1 接口与 R3 的 GE0/0 接口相连；
R1 的 GE0/2 接口与 R7 的 GE0/0 接口相连；
R2 的 GE0/2 接口与 SW4 的 GE1/0/1 接口相连；
R3 的 GE0/2 接口与 SW4 的 GE1/0/2 接口相连；
R2 的 GE0/1 接口与 R3的 GE0/1 接口相连；
SW4 的 GE1/0/3 接口与 PC5 的 GE0/1 接口相连；
SW4 的 GE1/0/4 接口与 PC6 的 GE0/1 接口相连。

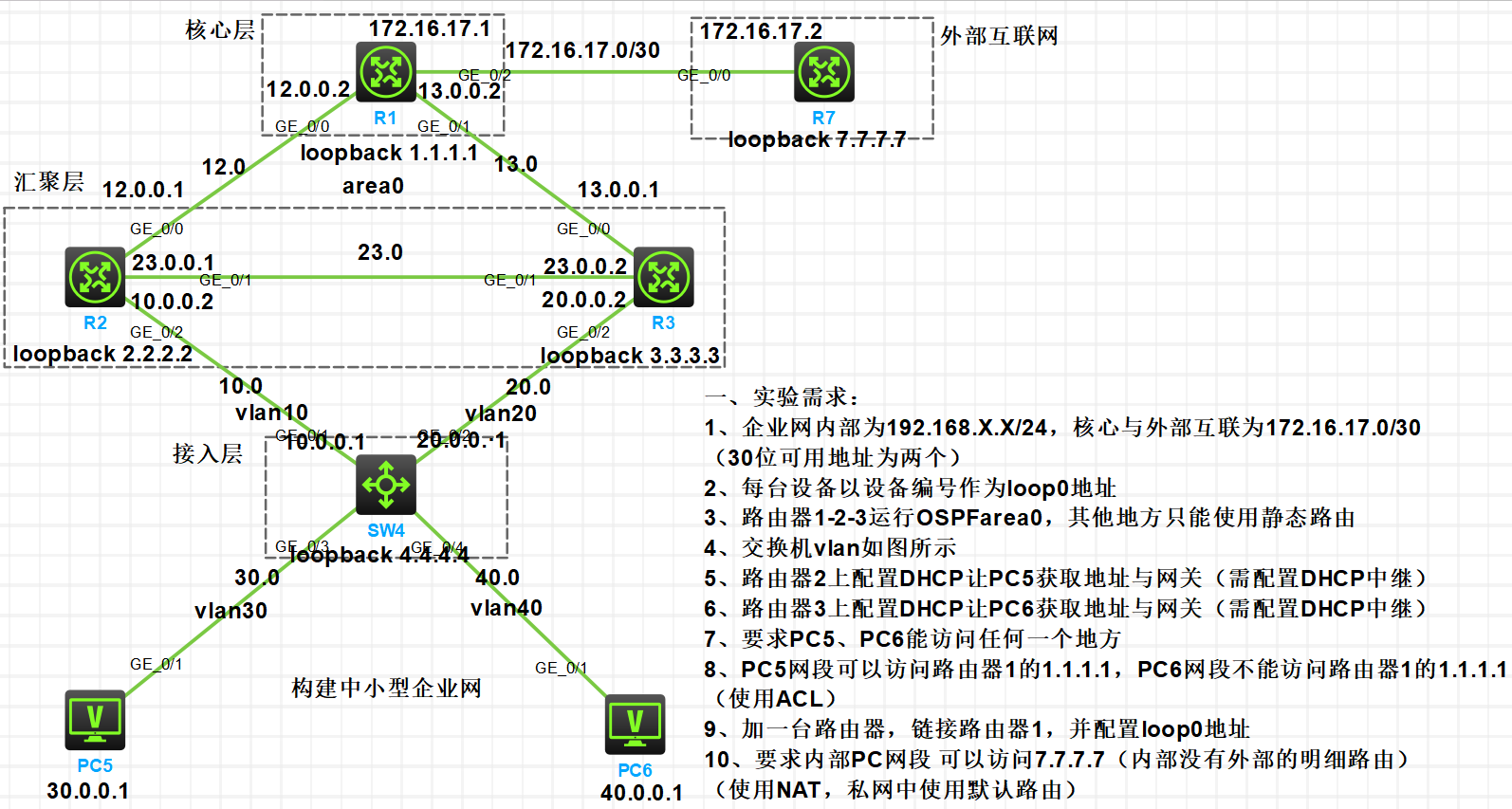

六、实验拓扑图
（拓扑图含核心层（R1、R7）、汇聚层（R2、R3）、接入层（SW4）及 PC 终端，各设备接口连接见 “端口连接概况”）

七、实验配置
(注意：进入用户视图 Ctrl + C)
如何进入 PC 的可视化界面
鼠标右击拓扑中的 PC 设备，在显示的选项中点击配置选项。注意：启用接口管理，启用 IPv4 的动态获取（DHCP），再点击上方的刷新！


PC5 配置：


IP 自动分配：30.0.0.1
子网掩码：255.255.255.0
网关：30.0.0.2


PC6 配置：


IP 自动分配：40.0.0.1
子网掩码：255.255.255.0
网关：40.0.0.2

SW4 配置：
<H3C>system-view ---- 进入系统视图
[H3C]sysname SW4 ---- 设备重命名为SW4
[SW4]vlan 10 ---- 创建VLAN10
[SW4-vlan10]vlan 20 ---- 创建VLAN20
[SW4-vlan20]vlan 30 ---- 创建VLAN30
[SW4-vlan30]vlan 40 ---- 创建VLAN40
[SW4-vlan40]quit ---- 退出VLAN视图

[SW4]interface ge1/0/1 ---- 进入接口GE1/0/1
[SW4-GigabitEthernet1/0/1]port access vlan 10 ---- 接口划入VLAN10
[SW4-GigabitEthernet1/0/1]quit ---- 退出接口视图

[SW4]interface ge1/0/2 ---- 进入接口GE1/0/2
[SW4-GigabitEthernet1/0/2]port access vlan 20 ---- 接口划入VLAN20
[SW4-GigabitEthernet1/0/2]quit ---- 退出接口视图

[SW4]interface ge1/0/3 ---- 进入接口GE1/0/3
[SW4-GigabitEthernet1/0/3]port access vlan 30 ---- 接口划入VLAN30
[SW4-GigabitEthernet1/0/3]quit ---- 退出接口视图

[SW4]interface ge1/0/4 ---- 进入接口GE1/0/4
[SW4-GigabitEthernet1/0/4]port access vlan 40 ---- 接口划入VLAN40
[SW4-GigabitEthernet1/0/4]quit ---- 退出接口视图

[SW4]interface LoopBack 0 ---- 进入LoopBack0接口
[SW4-LoopBack0]ip address 4.4.4.4 24 ---- 配置交换机LoopBack地址
[SW4-LoopBack0]quit ---- 退出接口视图

[SW4]interface Vlan-interface 10 ---- 进入VLAN10接口
[SW4-Vlan-interface10]ip address 10.0.0.1 24 ---- 配置VLAN10接口IP
[SW4-Vlan-interface10]quit ---- 退出接口视图

[SW4]interface Vlan-interface 20 ---- 进入VLAN20接口
[SW4-Vlan-interface20]ip address 20.0.0.1 24 ---- 配置VLAN20接口IP
[SW4-Vlan-interface20]quit ---- 退出接口视图

[SW4]interface Vlan-interface 30 ---- 进入VLAN30接口
[SW4-Vlan-interface30]ip address 30.0.0.2 24 ---- 配置VLAN30接口IP（PC5网关）
[SW4-Vlan-interface30]quit ---- 退出接口视图

[SW4]interface Vlan-interface 40 ---- 进入VLAN40接口
[SW4-Vlan-interface40]ip address 40.0.0.2 24 ---- 配置VLAN40接口IP（PC6网关）
[SW4-Vlan-interface40]quit ---- 退出接口视图

[SW4]dhcp enable ---- 启用DHCP功能
[SW4]interface vlan 30 ---- 进入VLAN30接口
[SW4-Vlan-interface30]dhcp select relay ---- 配置DHCP中继模式
[SW4-Vlan-interface30]dhcp relay  server-address 10.0.0.2 ---- 指定DHCP服务器地址（R2的GE0/2接口）
[SW4-Vlan-interface30]quit ---- 退出接口视图

[SW4]interface vlan 40 ---- 进入VLAN40接口
[SW4-Vlan-interface40]dhcp select relay ---- 配置DHCP中继模式
[SW4-Vlan-interface40]dhcp relay  server-address 20.0.0.2 ---- 指定DHCP服务器地址（R3的GE0/2接口）
[SW4-Vlan-interface40]quit ---- 退出接口视图

[SW4]ip route-static 0.0.0.0 0.0.0.0 10.0.0.2 ---- 配置默认路由指向R2
[SW4]ip route-static 0.0.0.0 0.0.0.0 20.0.0.2 ---- 配置默认路由指向R3

R2 配置：
<H3C>system-view ---- 进入系统视图
[H3C]sysname R2 ---- 设备重命名为R2
[R2]interface ge0/0 ---- 进入GE0/0接口
[R2-GigabitEthernet0/0]ip address 12.0.0.1 24 ---- 配置接口IP
[R2-GigabitEthernet0/0]quit ---- 退出接口视图

[R2]interface ge0/1 ---- 进入GE0/1接口
[R2-GigabitEthernet0/1]ip address 23.0.0.1 24 ---- 配置接口IP
[R2-GigabitEthernet0/1]quit ---- 退出接口视图

[R2]interface ge0/2 ---- 进入GE0/2接口
[R2-GigabitEthernet0/2]ip address 10.0.0.2 24 ---- 配置接口IP（SW4的DHCP中继目标）
[R2-GigabitEthernet0/2]quit ---- 退出接口视图

[R2]interface LoopBack 0 ---- 进入LoopBack0接口
[R2-LoopBack0]ip address 2.2.2.2 24 ---- 配置路由器LoopBack地址
[R2-LoopBack0]quit ---- 退出接口视图

[R2]dhcp enable ---- 启用DHCP功能
[R2]dhcp server ip-pool p_30 ---- 创建DHCP地址池p_30
[R2-dhcp-pool-p_30]network 30.0.0.0 24 ---- 配置地址池网段
[R2-dhcp-pool-p_30]gateway-list 30.0.0.2 ---- 配置网关地址
[R2-dhcp-pool-p_30]dns-list 8.8.8.8 ---- 配置DNS服务器
[R2-dhcp-pool-p_30]quit ---- 退出地址池视图

[R2]ip route-static 30.0.0.0 24 10.0.0.1 ---- 配置到30.0.0.0网段的静态路由
[R2]ip route-static 40.0.0.0 24 10.0.0.1 ---- 配置到40.0.0.0网段的静态路由
[R2]ip route-static 4.4.4.0 24 10.0.0.1 ---- 配置到4.4.4.0网段的静态路由
[R2]ip route-static 172.16.17.0 30 12.0.0.2 ---- 配置到外部互联网的静态路由
[R2]ip route-static 7.7.7.0 24 12.0.0.2 ---- 配置到7.7.7.0网段的静态路由

[R2]ospf 1 router-id 2.2.2.2 ---- 启用OSPF进程1，配置Router-ID
[R2-ospf-1]area 0 ---- 加入OSPF区域0
[R2-ospf-1-area-0.0.0.0]network 12.0.0.0 0.0.0.255 ---- 宣告直连网段
[R2-ospf-1-area-0.0.0.0]network 23.0.0.0 0.0.0.255 ---- 宣告直连网段
[R2-ospf-1-area-0.0.0.0]network 2.2.2.0 0.0.0.255 ---- 宣告LoopBack网段
[R2-ospf-1-area-0.0.0.0]quit ---- 退出区域视图
[R2-ospf-1]quit ---- 退出OSPF视图

[R2]acl number 3000 ---- 创建高级ACL 3000
[R2-acl-ipv4-adv-3000]rule 0 permit ip source 30.0.0.0 0.0.0.255 destination 1.1.1.1 0.0.0.255 ---- 允许PC5网段访问R1的LoopBack地址
[R2-acl-ipv4-adv-3000]rule 5 deny ip source 40.0.0.0 0.0.0.255 destination 1.1.1.1 0.0.0.255 ---- 拒绝PC6网段访问R1的LoopBack地址
[R2-acl-ipv4-adv-3000]quit ---- 退出ACL视图
[R2]interface ge0/2 ---- 进入GE0/2接口
[R2-GigabitEthernet0/2]packet-filter 3000 inbound ---- 在接口入方向应用ACL 3000
[R2-GigabitEthernet0/2]quit ---- 退出接口视图

R3 配置：
<H3C>system-view ---- 进入系统视图
[H3C]sysname R3 ---- 设备重命名为R3
[R3]interface ge0/0 ---- 进入GE0/0接口
[R3-GigabitEthernet0/0]ip address 13.0.0.1 24 ---- 配置接口IP
[R3-GigabitEthernet0/0]quit ---- 退出接口视图

[R3]interface ge0/1 ---- 进入GE0/1接口
[R3-GigabitEthernet0/1]ip address 23.0.0.2 24 ---- 配置接口IP
[R3-GigabitEthernet0/1]quit ---- 退出接口视图

[R3]interface ge0/2 ---- 进入GE0/2接口
[R3-GigabitEthernet0/2]ip address 20.0.0.2 24 ---- 配置接口IP（SW4的DHCP中继目标）
[R3-GigabitEthernet0/2]quit ---- 退出接口视图

[R3]interface LoopBack 0 ---- 进入LoopBack0接口
[R3-LoopBack0]ip address 3.3.3.3 24 ---- 配置路由器LoopBack地址
[R3-LoopBack0]quit ---- 退出接口视图

[R3]dhcp enable ---- 启用DHCP功能
[R3]dhcp server ip-pool p_40 ---- 创建DHCP地址池p_40
[R3-dhcp-pool-p_40]network 40.0.0.0 24 ---- 配置地址池网段
[R3-dhcp-pool-p_40]gateway-list 40.0.0.2 ---- 配置网关地址
[R3-dhcp-pool-p_40]dns-list 114.114.114.114 ---- 配置DNS服务器
[R3-dhcp-pool-p_40]quit ---- 退出地址池视图

[R3]ip route-static 30.0.0.0 24 20.0.0.1 ---- 配置到30.0.0.0网段的静态路由
[R3]ip route-static 40.0.0.0 24 20.0.0.1 ---- 配置到40.0.0.0网段的静态路由
[R3]ip route-static 4.4.4.0 24 20.0.0.1 ---- 配置到4.4.4.0网段的静态路由
[R3]ip route-static 172.16.17.0 30 13.0.0.2 ---- 配置到外部互联网的静态路由
[R3]ip route-static 7.7.7.0 24 13.0.0.2 ---- 配置到7.7.7.0网段的静态路由

[R3]ospf 1 router-id 3.3.3.3 ---- 启用OSPF进程1，配置Router-ID
[R3-ospf-1]area 0 ---- 加入OSPF区域0
[R3-ospf-1-area-0.0.0.0]network 13.0.0.0 0.0.0.255 ---- 宣告直连网段
[R3-ospf-1-area-0.0.0.0]network 23.0.0.0 0.0.0.255 ---- 宣告直连网段
[R3-ospf-1-area-0.0.0.0]network 3.3.3.0 0.0.0.255 ---- 宣告LoopBack网段
[R3-ospf-1-area-0.0.0.0]quit ---- 退出区域视图
[R3-ospf-1]quit ---- 退出OSPF视图

[R3]acl number 3000 ---- 创建高级ACL 3000
[R3-acl-ipv4-adv-3000]rule 0 permit ip source 30.0.0.0 0.0.0.255 destination 1.1.1.0 0.0.0.255 ---- 允许PC5网段访问R1的LoopBack网段
[R3-acl-ipv4-adv-3000]rule 5 deny ip source 40.0.0.0 0.0.0.255 destination 1.1.1.0 0.0.0.255 ---- 拒绝PC6网段访问R1的LoopBack网段
[R3-acl-ipv4-adv-3000]quit ---- 退出ACL视图
[R3]interface ge0/2 ---- 进入GE0/2接口
[R3-GigabitEthernet0/2]packet-filter 3000 inbound ---- 在接口入方向应用ACL 3000
[R3-GigabitEthernet0/2]quit ---- 退出接口视图

R1 配置：
<H3C>system-view ---- 进入系统视图
[H3C]sysname R1 ---- 设备重命名为R1
[R1]interface ge0/0 ---- 进入GE0/0接口
[R1-GigabitEthernet0/0]ip address 12.0.0.2 24 ---- 配置接口IP
[R1-GigabitEthernet0/0]quit ---- 退出接口视图

[R1]interface ge0/1 ---- 进入GE0/1接口
[R1-GigabitEthernet0/1]ip address 13.0.0.2 24 ---- 配置接口IP
[R1-GigabitEthernet0/1]quit ---- 退出接口视图

[R1]interface ge0/2 ---- 进入GE0/2接口
[R1-GigabitEthernet0/2]ip address 172.16.17.1 30 ---- 配置与外部互联网互联的接口IP
[R1-GigabitEthernet0/2]quit ---- 退出接口视图

[R1]interface loopback 0 ---- 进入LoopBack0接口
[R1-LoopBack0]ip address 1.1.1.1 24 ---- 配置路由器LoopBack地址
[R1-LoopBack0]quit ---- 退出接口视图

[R1]ospf 1 router-id 1.1.1.1 ---- 启用OSPF进程1，配置Router-ID
[R1-ospf-1]area 0 ---- 加入OSPF区域0
[R1-ospf-1-area-0.0.0.0]network 12.0.0.0 0.0.0.255 ---- 宣告直连网段
[R1-ospf-1-area-0.0.0.0]network 13.0.0.0 0.0.0.255 ---- 宣告直连网段
[R1-ospf-1-area-0.0.0.0]network 1.1.1.0 0.0.0.255 ---- 宣告LoopBack网段
[R1-ospf-1-area-0.0.0.0]quit ---- 退出区域视图
[R1-ospf-1]quit ---- 退出OSPF视图

[R1]nat address-group 1 ---- 创建NAT地址池1
[R1-address-group-1]address 172.16.17.10 172.16.17.20 ---- 配置地址池范围
[R1-address-group-1]quit ---- 退出地址池视图

[R1]acl number 3000 ---- 创建高级ACL 3000
[R1-acl-ipv4-adv-3000]rule 0 permit ip source 30.0.0.0 0.0.0.255 destination 7.7.7.0 0.0.0.255 ---- 允许PC5网段访问7.7.7.0网段
[R1-acl-ipv4-adv-3000]rule 5 permit ip source 40.0.0.0 0.0.0.255 destination 7.7.7.0 0.0.0.255 ---- 允许PC6网段访问7.7.7.0网段
[R1-acl-ipv4-adv-3000]quit ---- 退出ACL视图

[R1]interface ge0/2 ---- 进入GE0/2接口
[R1-GigabitEthernet0/2]nat outbound 3000 address-group 1 ---- 启用NAT，将ACL 3000匹配的流量通过地址池1转换
[R1-GigabitEthernet0/2]quit ---- 退出接口视图

[R1]ip route-static 4.4.4.0 24 12.0.0.1 ---- 配置到4.4.4.0网段的静态路由
[R1]ip route-static 4.4.4.0 24 13.0.0.1 ---- 配置到4.4.4.0网段的静态路由

[R1]ip route-static 30.0.0.0 24 12.0.0.1 ---- 配置到30.0.0.0网段的静态路由
[R1]ip route-static 30.0.0.0 24 13.0.0.1 ---- 配置到30.0.0.0网段的静态路由

[R1]ip route-static 40.0.0.0 24 12.0.0.1 ---- 配置到40.0.0.0网段的静态路由
[R1]ip route-static 40.0.0.0 24 13.0.0.1 ---- 配置到40.0.0.0网段的静态路由

[R1]ip route-static 10.0.0.0 24 12.0.0.1 ---- 配置到10.0.0.0网段的静态路由
[R1]ip route-static 20.0.0.0 24 13.0.0.1 ---- 配置到20.0.0.0网段的静态路由

[R1]ip route-static 7.7.7.0 24 172.16.17.2 ---- 配置到7.7.7.0网段的静态路由

R7 配置：
<H3C>system-view ---- 进入系统视图
[H3C]sysname R7 ---- 设备重命名为R7
[R7]interface ge0/0 ---- 进入GE0/0接口
[R7-GigabitEthernet0/0]ip address 172.16.17.2 30 ---- 配置与R1互联的接口IP
[R7-GigabitEthernet0/0]quit ---- 退出接口视图

[R7]interface LoopBack 0 ---- 进入LoopBack0接口
[R7-LoopBack0]ip address 7.7.7.7 24 ---- 配置路由器LoopBack地址（模拟外部互联网）
[R7-LoopBack0]quit ---- 退出接口视图

[R7]ip route-static 0.0.0.0 0.0.0.0 172.16.17.1 ---- 配置默认路由指向R1

八、实验结果
1. 验证 DHCP 地址分配
在 PC5 和 PC6 上查看 IP 地址，确认 PC5 获取到30.0.0.1/24，PC6 获取到40.0.0.1/24，网关分别为30.0.0.2和40.0.0.2，DHCP 中继配置生效。

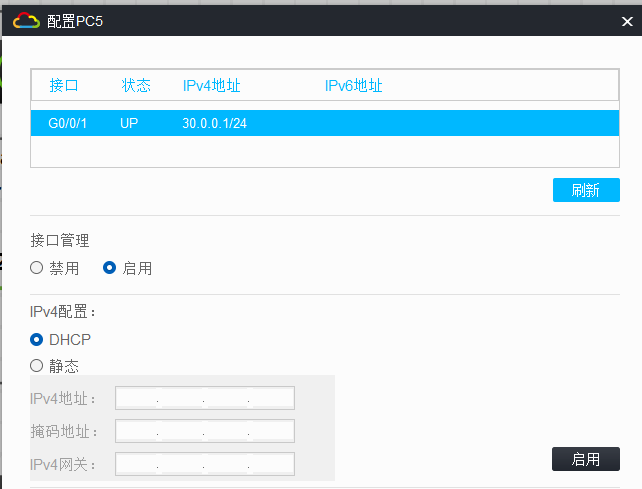

PC5：

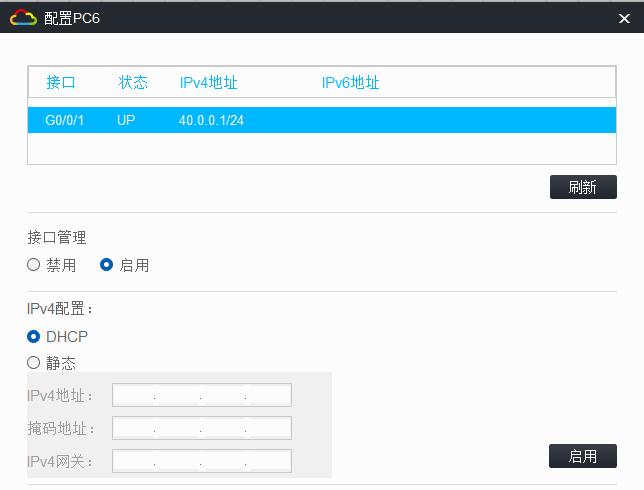

PC6：

2. 验证 OSPF 路由互通

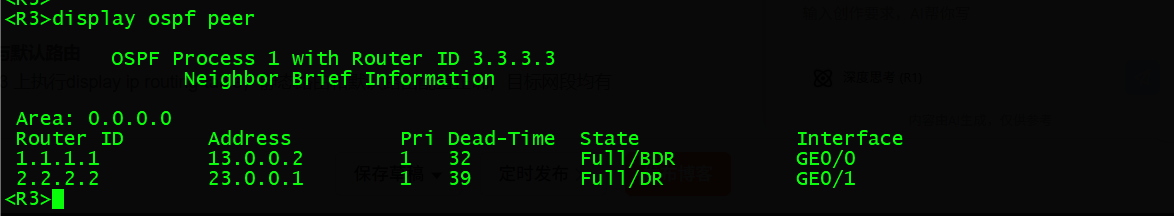

在 R1、R2、R3 上执行display ospf peer，OSPF 邻居状态为Full；执行display ip routing-table，存在到对方 LoopBack 地址及直连网段的 OSPF 路由，动态路由互联正常。

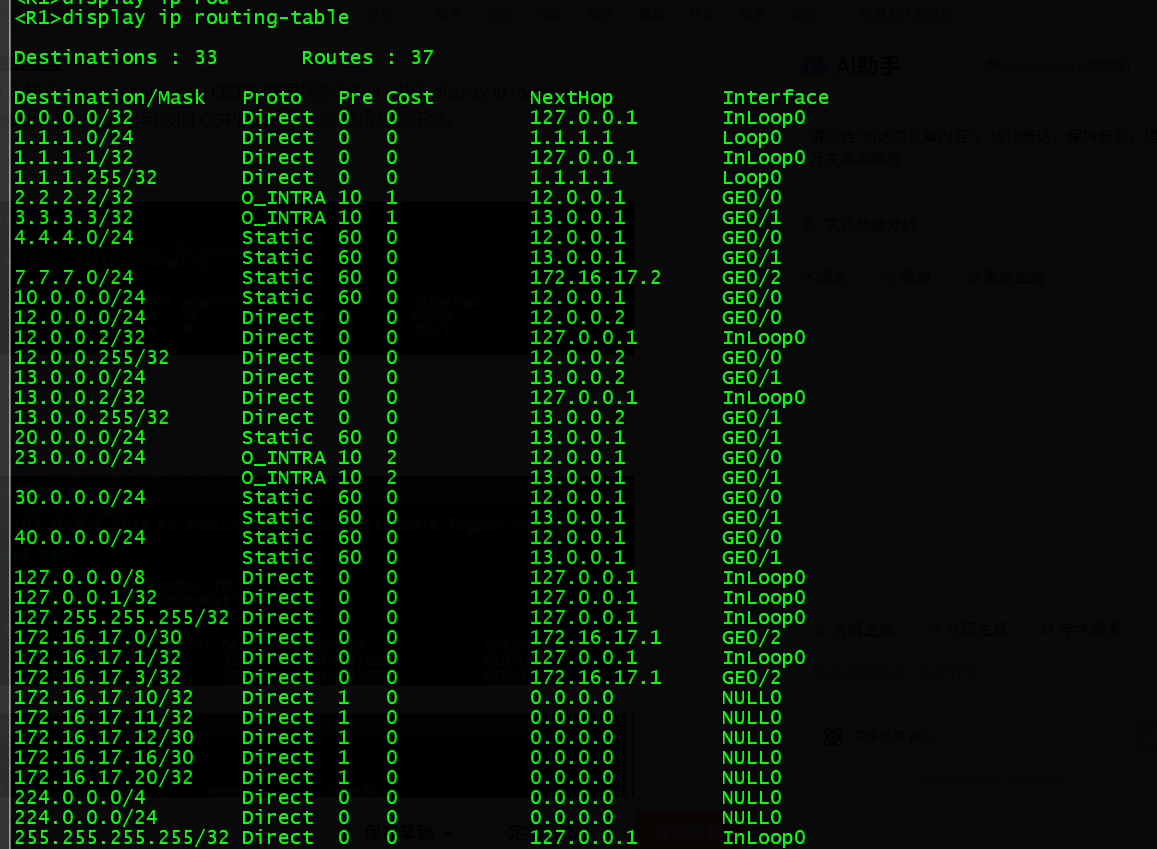

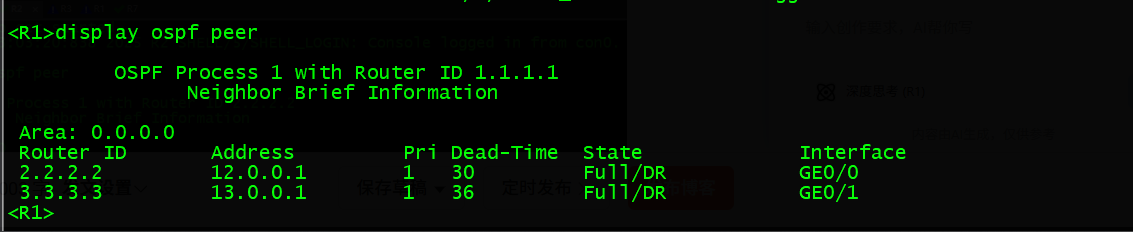

R1：

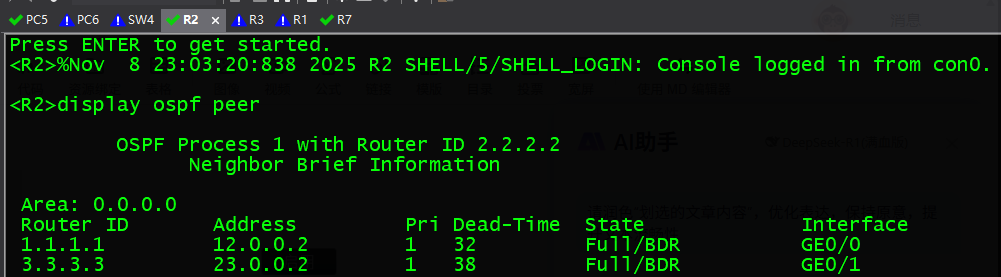

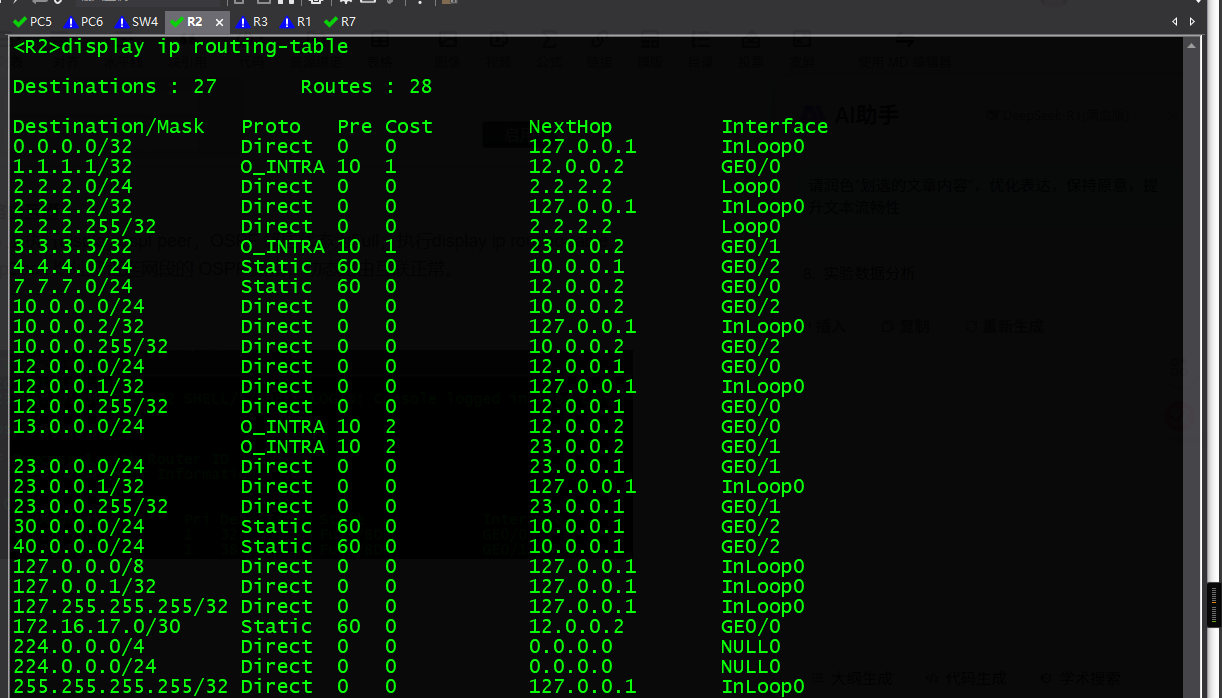

R2：

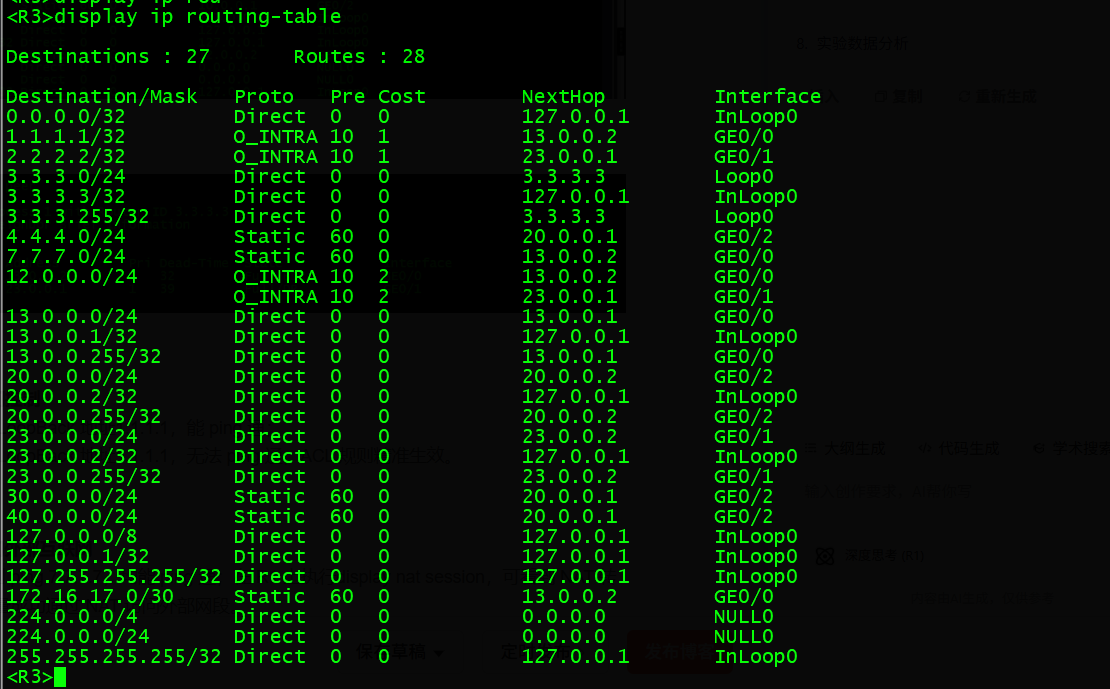

R3：

3. 验证 ACL 访问控制

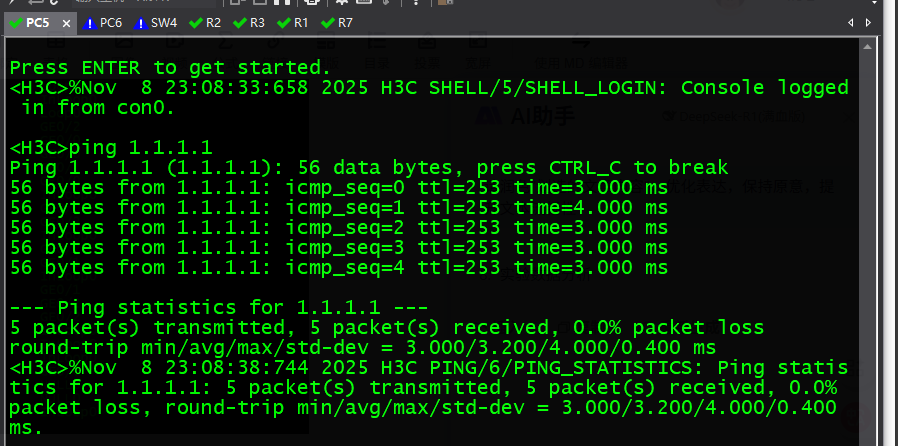

PC5 ping R1 的 LoopBack 地址1.1.1.1，能 ping 通；

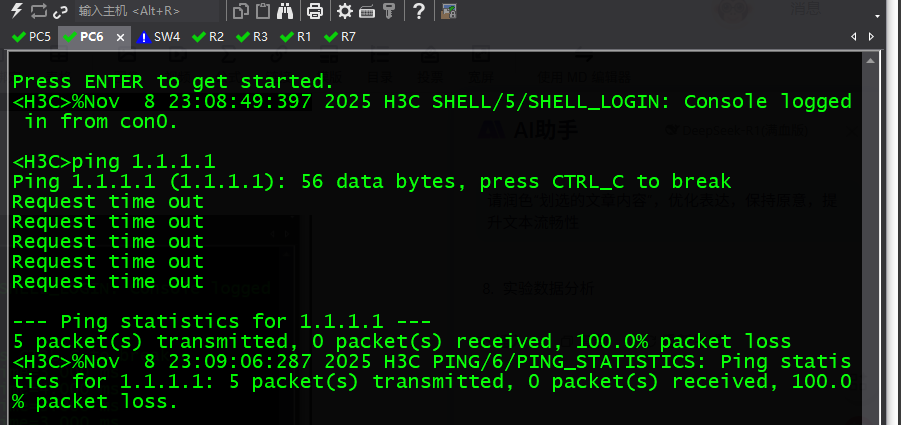

PC6 ping R1 的 LoopBack 地址1.1.1.1，无法 ping 通，ACL 规则精准生效。

4. 验证 NAT 访问外部互联网

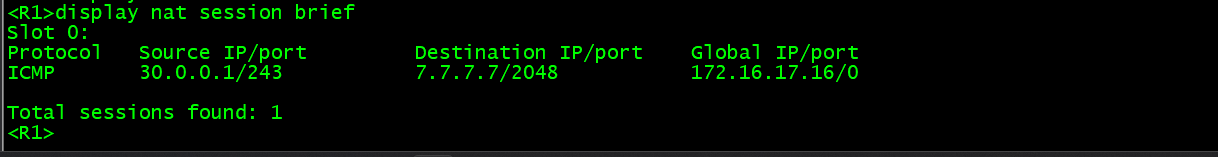

PC5 和 PC6 分别 ping 7.7.7.7，均能 ping 通；在 R1 上执行display nat session，可看到 NAT 转换会话，私网流量成功通过 NAT 访问外部网段。

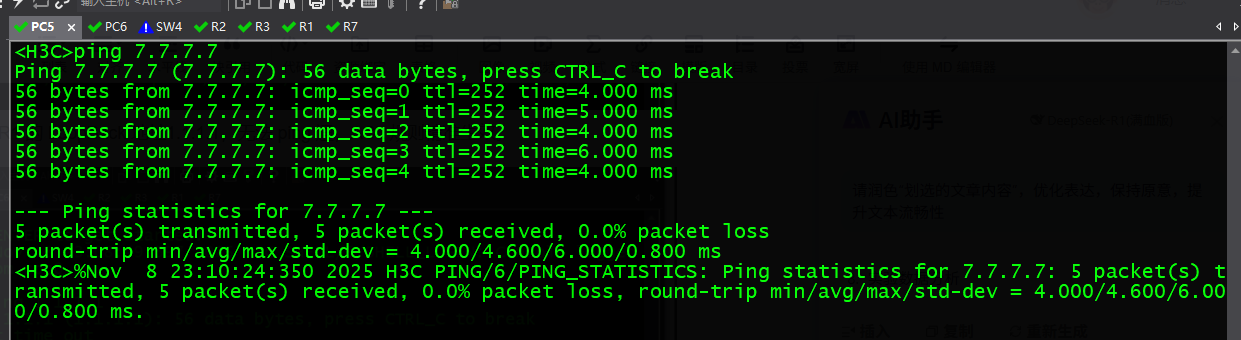

PC5 ping 7.7.7.7:

PC5 ping 7.7.7.7 第一次转公网IP

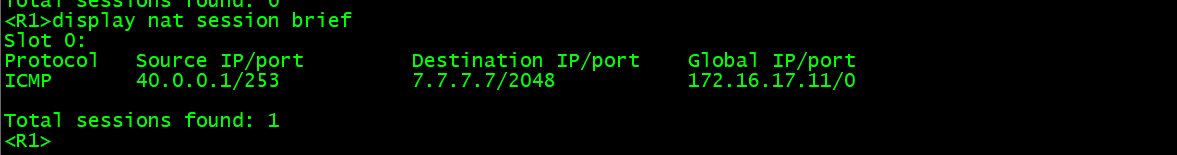

PC6 ping 7.7.7.7:

PC6 ping 7.7.7.7 第一次转公网IP

九、结论
本实验成功构建了分层架构的中小型企业网络，整合了OSPF 动态路由、DHCP 中继、NAT 地址转换、ACL 访问控制等核心技术。PC5 和 PC6 通过 DHCP 获取地址后，可按需访问内部资源（PC5 允许访问 R1 的 LoopBack 地址，PC6 拒绝）及外部互联网（7.7.7.7），所有配置完全满足实验要求，达成预期目标。

十、总结
本实验体现了企业网络 “分层设计、功能分离、安全可控” 的架构理念：
OSPF 用于核心与汇聚层的动态路由互联，减少静态路由维护成本；
DHCP 中继 实现接入层对多 VLAN 网段的地址分配，简化地址管理；
NAT 解决私网访问公网的地址冲突问题；
ACL 实现基于网段的细粒度访问控制，保障网络安全。
各技术模块配置逻辑清晰，验证步骤完整，可作为企业网络部署的参考范例，为复杂网络场景的技术整合提供了实践思路。


软考网络工程师历年知识点总结(结合历年来真题内容总结)
abraham的博客
07-26 1万+
软考网络工程师历年知识点总结 IP 寻 址 一、IP地址概念 IP地址是一个32位的二进制数，它由网络ID和主机ID两部份组成，用来在网络中唯一的标识的一台计算机。网络ID用来标识计算机所处的网段；主机ID用来标识计算机在网段中的位置。IP地址通常用4组3位十进制数表示，中间用“.”分隔。比如，192.168.0.1。 补充[IPv6]：前面所讲的32位IP地址称之为IPv4，随着信息技术的发展，IPv4可用IP地址数目已经不能满足人们日常的需要，据权威机构预测到2010年要充分应用信息技术，...
中小型企业网络构建：VLAN、OSPF、ACL与DHCP的配置实施
11-27
内容概要：本文详细介绍了如何在中小型企业的网络环境中配置VLAN(虚拟局域网)分割不同部门或业务，设置OSPF动态路由以便跨子网通信，利用ACL(访问控制列表)进行内外网间的安全控制以及部署DHCP为网络内的设备自动分配IP地址。具体的操作命令包括show命令查看配置状态，ping命令测试链路通畅性和使用配置语句如&#39;router ospf 1&#39;, &#39;ip dhcp pool&#39;, &#39;access-list&#39;等进行实际部署。 适合人群：网络管理员，网络工程师及其他负责企业内部网络建设和运维的技术人士。 使用场景及目标：针对具有多个办公区域的企业，实现高效、稳定、安全的内部网络管理。通过对各种高级特性的正确配置，确保公司能够灵活应对不断变化的网络需求。 其他说明：文中提供了一套完整的网络设计方案，从基础架构搭建到安全机制的实现均有涉及，特别适用于刚开始规划或者需要改进现有网络系统的中小企业。
HCL模拟器-中小型企业网络-堆叠技术-IRF+BAGG-防火墙安全-无线技术-毕设课设模板
weixin_47171032的博客
07-14 738
同款拓扑获取关注公众号：驴毛小小。
eNSP综合实验：OSPF、DHCP、NAT等技术运用
weixin_44611826的博客
09-29 5931
eNSP综合实验：OSPF、DHCP、NAT等技术运用
6、区块链在房地产行业的应用与挑战
milk8的博客
10-07 20
本文探讨了区块链技术在房地产行业的应用潜力与挑战。从资产登记、交易效率提升、资产代币化到智能合约的应用，区块链有望提高行业透明度与运营效率，促进市场流动性并降低投资门槛。同时，文章分析了当前面临的法规不完善、标准不统一等挑战，并提出政府引导、行业自律、技术联盟和国际合作等应对策略。展望未来，区块链将推动房地产行业实现全流程数字化、跨行业融合及全球市场互联互通，助力行业转型升级。
【毕设】基于ensp的大型安全数据中心网设计（本人毕设，已毕业）
qq_74243951的博客
07-23 2584
2.1 拓扑设计内网拓扑采用三层架构设计，分为接入层、汇聚层和核心层，接入层采用二层交换机，汇聚层采用三层交换机，核心层采用高性能路由器。三层架构下，只有跨度较大的网络通信才会经过核心层路由器，且由汇聚层交换机来充当DHCP服务器，这么设计的好处就是能够减轻核心层设备的负担，让核心层设备的性能发挥在关键业务上。
计算机专业词汇
12-13 274
不全和错误的地方还望高手补充：Access Control List（ACL） 访问控制列表access token 访问令牌account lockout 帐号封锁account policies 记帐策略accounts 帐号adapter 适配器adaptive speed leveling 自适应速率等级调整Address Resolution Protocol(ARP) 地址解析协议Ad
计算机常用英语
09-23 5618
一、硬件类(Hardware) 二、软件类(Software) 三、网络类(Network) 四、其它 CPU(Center Processor Unit)中央处理单元 Main board主板 RAM(random access memory)随机存储器(内存) ROM(Read Only Memory)只读存储器 Floppy Disk软盘 Hard
综合组网实验(eNSP)(vlan、vlan间通信、nat地址转换、acl、dhcp、ospf……)
01-09
综合组网实验是网络技术学习中的一个重要环节，它旨在通过模拟真实的网络环境，让学生或工程师掌握网络设备的配置和管理，以及实现不同网络区域间的通信。在这个实验中，主要涉及了多个关键知识点，包括VLAN（虚拟...
小型公司内网组网实战：OSPF、ACL与NAT技术应用
本实训案例聚焦于小型公司内网组网架构的设计，针对互联网服务提供商的发展需求，探讨如何在一个有限地理范围（如公司或校园）内构建高效、安全的计算机通讯网络。核心知识点包括： 1. 局域网（LAN）：作为基础网络...
基于华为设备的 OSPF+MSTP+DHCP+NAT 综合网络架构实现
10-26
在企业网络建设中，华为设备所支持的OSPF、MSTP、DHCP和NAT技术，被广泛用于实现综合网络架构。下面将详细介绍这些技术在华为设备上的具体实现和它们在网络架构中的作用。 开放最短路径优先协议（OSPF）是一种内部...
基于CNN-CTC架构的语音识别系统构建指南
11-22
卷积神经网络（CNN）是针对多维网格数据（如图像、视频）设计的深度学习架构，其结构灵感来源于生物视觉系统对信息的分层处理机制。该模型通过局部连接、参数共享、层级特征提取等策略，有效捕获数据中的空间模式。以下从结构特性、工作机制及应用维度展开说明： **1. 局部连接与卷积运算** 卷积层利用可学习的多维滤波器对输入进行扫描，每个滤波器仅作用于输入的一个有限邻域（称为感受野），通过线性加权与非线性变换提取局部特征。这种设计使网络能够聚焦于相邻像素间的关联性，从而识别如边缘走向、色彩渐变等基础视觉模式。 **2. 参数共享机制** 同一卷积核在输入数据的整个空间范围内保持参数不变，大幅降低模型复杂度。这种设计赋予模型对平移变换的适应性：无论目标特征出现在图像的任何区域，均可由相同核函数检测，体现了特征位置无关性的建模思想。 **3. 特征降维与空间鲁棒性** 池化层通过对局部区域进行聚合运算（如取最大值或均值）实现特征降维，在保留显著特征的同时提升模型对微小形变的容忍度。这种操作既减少了计算负荷，又增强了特征的几何不变性。 **4. 层级特征抽象体系** 深度CNN通过堆叠多个卷积-池化层构建特征提取金字塔。浅层网络捕获点线面等基础模式，中层网络组合形成纹理部件，深层网络则合成具有语义意义的对象轮廓。这种逐级递进的特征表达机制实现了从像素级信息到概念化表示的自动演进。 **5. 非线性扩展与泛化控制** 通过激活函数（如ReLU及其变体）引入非线性变换，使网络能够拟合复杂决策曲面。为防止过拟合，常采用权重归一化、随机神经元失活等技术约束模型容量，提升在未知数据上的表现稳定性。 **6. 典型应用场景** - 视觉内容分类：对图像中的主体进行类别判定 - 实例定位与识别：在复杂场景中标定特定目标的边界框及类别 - 像素级语义解析：对图像每个像素点进行语义标注 - 生物特征认证：基于面部特征的个体身份鉴别 - 医学图像判读：辅助病灶定位与病理分析 - 结构化文本处理：与循环神经网络结合处理序列标注任务 **7. 技术演进脉络** 早期理论雏形形成于1980年代，随着并行计算设备的发展与大规模标注数据的出现，先后涌现出LeNet、AlexNet、VGG、ResNet等里程碑式架构。现代研究聚焦于注意力分配、跨层连接、卷积分解等方向，持续推动模型性能边界。 卷积神经网络通过其特有的空间特征提取范式，建立了从原始信号到高级语义表达的映射通路，已成为处理几何结构数据的标准框架，在工业界与学术界均展现出重要价值。 资源来源于网络分享，仅用于学习交流使用，请勿用于商业，如有侵权请联系我删除！
Spring下载地址[可运行源码]
11-22
本文提供了Spring框架的下载地址，包括源码和工具包。具体链接指向Spring 4.3.7.RELEASE版本的官方仓库，方便开发者快速获取所需的Spring资源。该地址可直接访问，无需额外注册或登录，适合需要下载Spring相关文件的用户参考。
Node.js安装配置指南[项目代码]
11-22
本文详细介绍了Node.js的基本概念、下载安装步骤及环境配置方法。Node.js是基于Chrome V8引擎的JavaScript运行环境，具有事件驱动和非阻塞I/O模型的特点。文章以Windows10系统为例，指导用户从官网下载V12.22.12版本，并完成安装。安装后需进行环境配置，包括设置全局模块路径和缓存路径，以及配置环境变量。最后通过安装express和vue模块测试配置是否成功。
Java命名规范[项目源码]
11-22
本文详细介绍了Java开发中的基本命名规范，包括CRUD操作方法名的约定、对仗词的使用、后置限制词的原则以及统一业务和技术语言的重要性。文章强调了良好的命名规范可以提高代码的可读性和自明性，减少注释的需求，并通过中间变量和设计模式语言的运用进一步优化代码结构。此外，还提到了在团队中统一业务语言和技术语言的重要性，以确保代码、文档和设计图之间的一致性。这些规范不仅有助于个人开发，也能提升团队协作效率。
屋顶面板实例分割数据集_20251116_144914.zip
11-22
屋顶面板实例分割数据集 一、数据集基础信息 • 数据集名称：屋顶面板实例分割数据集 • 图片数量： 训练集：1559张图片 验证集：152张图片 测试集：95张图片 总计：1806张图片 • 训练集：1559张图片 • 验证集：152张图片 • 测试集：95张图片 • 总计：1806张图片 • 分类类别： panel（面板）：屋顶上的面板结构，如太阳能板或其他安装组件。 roof（屋顶）：建筑屋顶区域，用于定位和分割。 • panel（面板）：屋顶上的面板结构，如太阳能板或其他安装组件。 • roof（屋顶）：建筑屋顶区域，用于定位和分割。 • 标注格式：YOLO格式，包含实例分割的多边形标注，适用于实例分割任务。 • 数据格式：图片文件，来源于航拍或建筑图像，涵盖多种场景。 二、数据集适用场景 • 建筑与施工检查：用于自动检测和分割屋顶上的面板，辅助建筑质量评估、维护和安装规划。 • 可再生能源管理：在太阳能发电系统中，识别屋顶太阳能板的位置和轮廓，优化能源部署和监控。 • 航拍图像分析：支持从空中图像中提取建筑屋顶信息，应用于城市规划、房地产评估和基础设施管理。 • 计算机视觉研究：为实例分割算法提供基准数据，推动AI在建筑和能源领域的创新应用。 三、数据集优势 • 精准实例分割标注：每个面板和屋顶实例均通过多边形标注精确定义轮廓，确保分割边界准确，支持细粒度分析。 • 类别聚焦与实用性：专注于屋顶和面板两个关键类别，数据针对性强，直接适用于建筑和能源行业的实际需求。 • 数据多样性与泛化性：涵盖不同环境下的屋顶和面板图像，增强模型在多变场景中的适应能力。 • 任务适配便捷：标注兼容主流深度学习框架（如YOLO），可快速集成到实例分割模型训练流程。 • 行业价值突出：助力自动化检测系统开发，提升建筑检查、能源管理和城市分析的效率与准确性。
新版YY协议易语言程序设计[项目代码]
11-22
本文详细介绍了如何分析和实现新版YY协议的易语言程序设计。文章首先概述了YY协议的基本概念及其旧版本的局限性，随后深入讲解了易语言程序的开发环境搭建、基本语法和特点。接着，文章指导如何审查旧版易语言程序代码，分析其结构和功能模块，并制定更新策略以适应新版YY协议。此外，文章还详细解析了协议结构，包括报文格式、数据编码、握手和心跳机制，并提供了网络抓包与协议分析工具的使用方法。最后，文章强调了修改后代码的测试与验证流程，包括测试用例设计、性能和安全测试，以及功能回归验证，确保程序的稳定性和可靠性。
SpringBoot详解[项目源码]
最新发布
11-22
Spring Boot是由Pivotal团队提供的全新框架，旨在简化Spring应用的创建、运行、调试和部署。它采用“习惯优于配置”的理念，提供默认依赖和配置，减少开发者的配置负担，使企业项目快速运行。Spring Boot的核心功能包括独立运行的Spring项目、内嵌Servlet容器、简化的Maven配置、自动配置Spring、生产就绪型功能以及无代码生成和XML配置。此外，Spring Boot简化了编码、配置、部署和监控，成为微服务开发的首选框架。它继承了Spring的优良特性，支持REST API实现，是未来微服务架构的重要趋势。
UE4外部操作与虚拟键盘[源码]
11-22
本文详细介绍了在UE4中如何通过C++代码实现外部exe文件的打开与关闭操作，包括使用`FPlatformProcess::CreateProc`和`ShellExecute`等函数的具体实现方法。同时，文章还讲解了如何调用系统虚拟键盘（osk.exe）的功能。此外，作者提醒在使用这些功能时需要注意包含必要的头文件以确保编译通过，并提到了使用.bat文件操作的可能性。最后，文章强调了在打包时需将第三方库的dll文件放入Binaries文件夹的重要性，以避免打包失败或运行问题。
企业网综合演练：OSPF、VLAN与NAT转换实战
在小型企业网环境中，进行这样的综合演练可以帮助网络管理员深入理解不同网络技术的实际应用，并在实际工作中更有效地设计和维护网络。这样的演练对于培养网络工程师的综合技术应用能力是十分必要的，尤其是在面对...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
