一、使用软件
HCL_v5.10.3-Setup.exe
二、实验设备
路由器：1 台 MSR36-20（R1）
主机：1 台 真机 / 虚拟机（Host1，通过 VirtualBox Host-Only 网卡互联）
三、实验要求
1、按拓扑配置 R1 和 Host1 的 IP 地址；
2、验证 R1 与 Host1 的直连连通性；
3、保存 R1 的配置文件；
4、在 R1 上配置 FTP 服务，实现真机与 R1 的文件传输；
5、将 R1 的配置文件从设备拷贝到本地真机；
6、清除 R1 配置并重启，确认为空配置状态；
7、重新开启 FTP 服务，将本地配置文件还原到 R1；
8、指定设备下次启动时加载的配置文件
9、重启 R1，确认配置成功还原。
四、端口连接概况
R1 的 GE0/1 接口与 Host1 的 VirtualBox Host-Only Ethernet Adapter 网卡相连，同属于1.1.1.0/24网段。

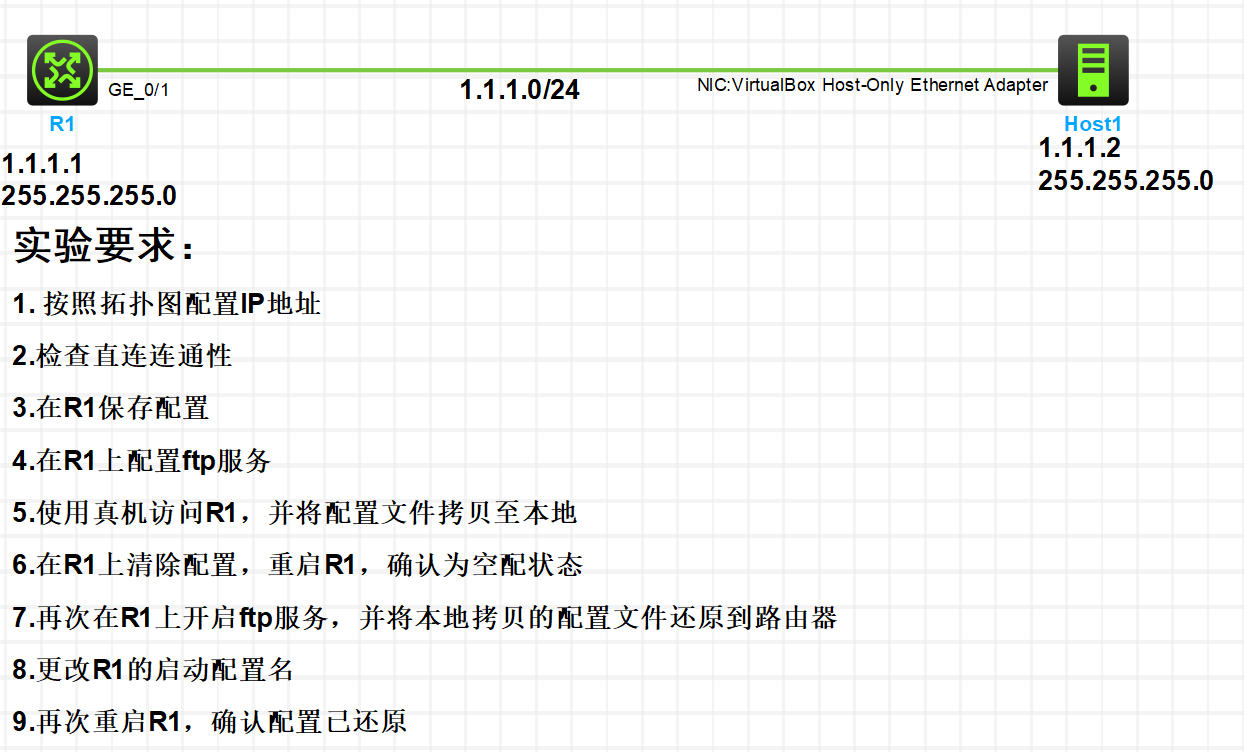

五、实验拓扑图
R1（1.1.1.1）通过 GE0/1 接口连接 Host1（1.1.1.2），网络地址为1.1.1.0/24。
六、实验配置
R1 配置：
<H3C>system-view // 进入系统视图
[H3C]sysname R1 // 设备重命名为R1
[R1]interface ge0/1 // 进入与Host1互联的接口
[R1-GigabitEthernet0/1]ip address 1.1.1.1 24 // 配置接口IP
[R1-GigabitEthernet0/1]quit // 退出接口视图
[R1]save force // 保存 R1 的配置文件；
[R1]ftp server enable // 启用FTP服务器功能
[R1]local-user ftp // 创建本地FTP用户“ftp”
[R1-luser-manage-ftp]password simple admin@1234 // 配置用户密码为“admin@1234”
[R1-luser-manage-ftp]service-type ftp // 允许用户通过FTP服务登录
[R1-luser-manage-ftp]authorization-attribute user-role level-15 // 配置用户为最高权限（15级）
[R1-luser-manage-ftp]quit // 退出本地用户视图
Host1(真机：我们正在操作的真实电脑) 配置：
操作步骤：
步骤一、

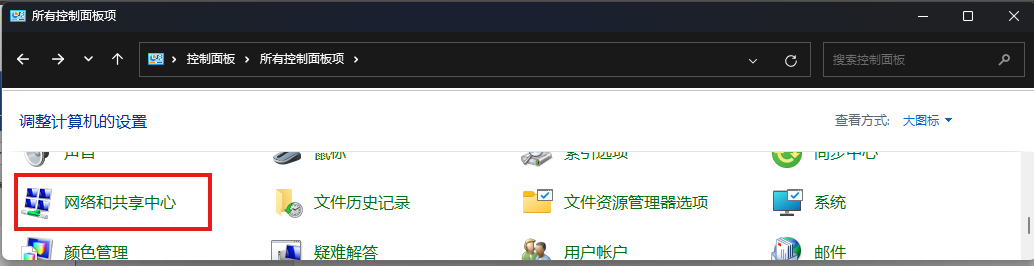

打开控制面板（可按下win+S 快捷键查找控制面板）、左键点击控制面板的网络和共享中心
步骤二、

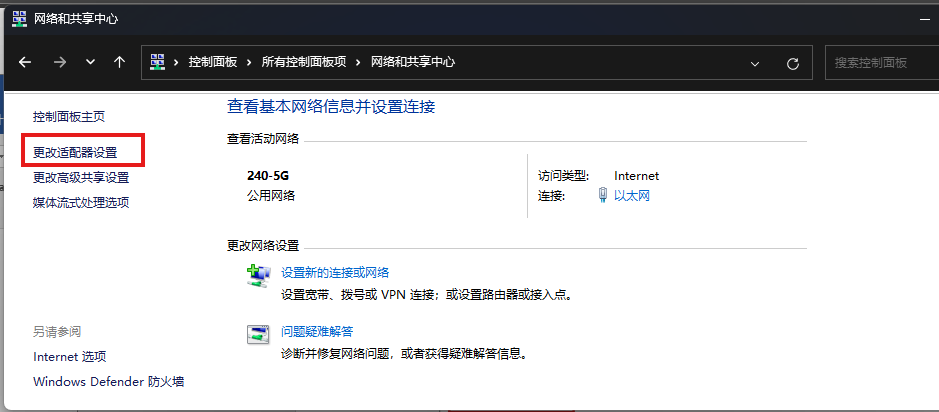

左键点击左侧列表的更改适配器设置，
步骤三、

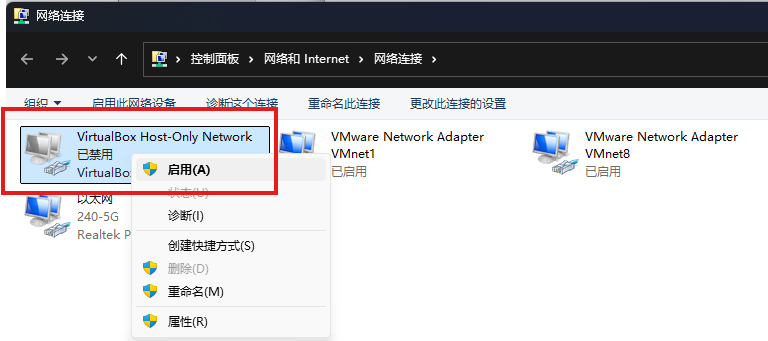

右键点击带VirtualBox Host-Only Network字样的图标，再点击启用
步骤四、

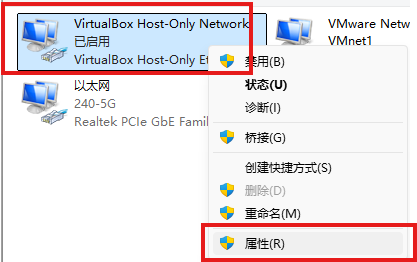

启用成功后再次右键点击带VirtualBox Host-Only Network字样的图标，点击属性，
勾起internet协议版本4（TCP/IPv4）选项
步骤五、

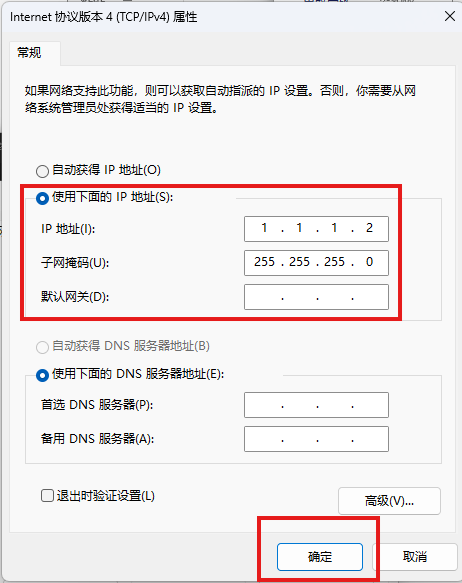

勾完之后再双击internet协议版本4（TCP/IPv4）选项，点击使用下面的IP地址，下方的DNS配置默认即可，IP配置如下：
步骤六、

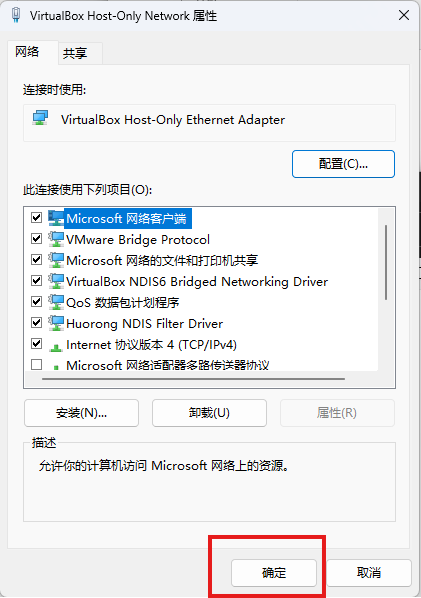

上方配置完毕点击确认后会回退至这里，这里是重点：大家会犯错误的地方，这里也要点击确认，否则配置的IP不会被应用!
检查防火墙：
步骤一、

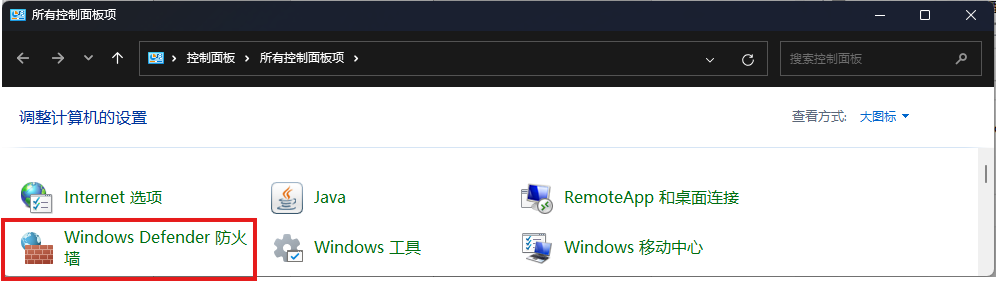

打开控制面板（可按下win+S 快捷键查找控制面板）、左键点击控制面板的Windows Defender 防火墙
步骤二、

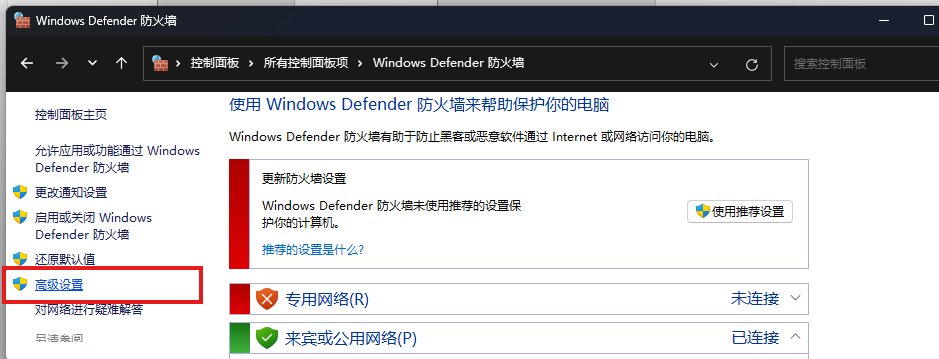

左键点击左侧列表的高级设置
步骤二、

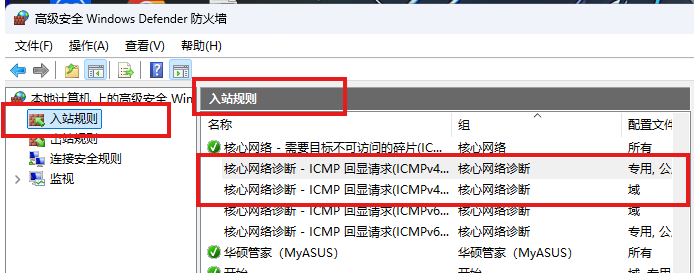

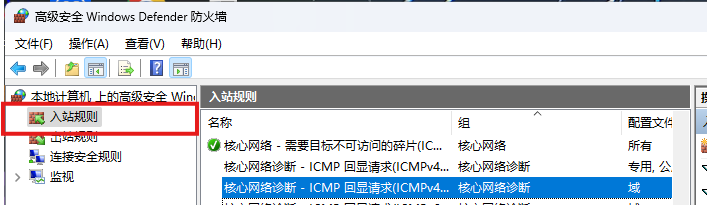

左键点击左侧列表的入站规则，在入站规则内找到默认关闭的此两个规则
步骤三、将此两条规则右键点击随即左键点击启用规则
检查：启用成功后头部会有绿色勾子
七、实验结果
7.1、验证 R1 与 Host1 的直连连通性；

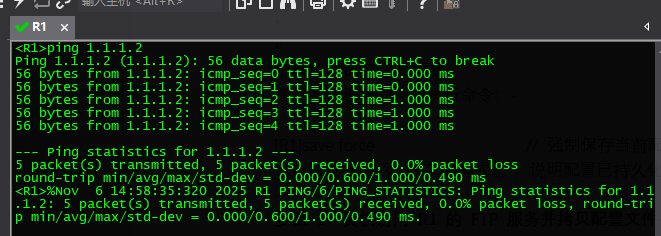

（7.1.1）R1 ping Host1（注意：不开启防火墙的那两条规则，这里是ping不通的）:

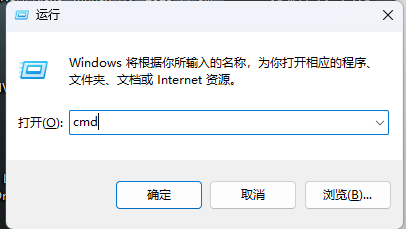

（7.1.2）Host1 ping R1（本地主机ping R1，打开本地终端 win + r ,输入cmd回车）:
7.2、真机访问 R1 的 FTP 服务并拷贝配置文件(使用MobaXterm进行FTP文件拷贝)

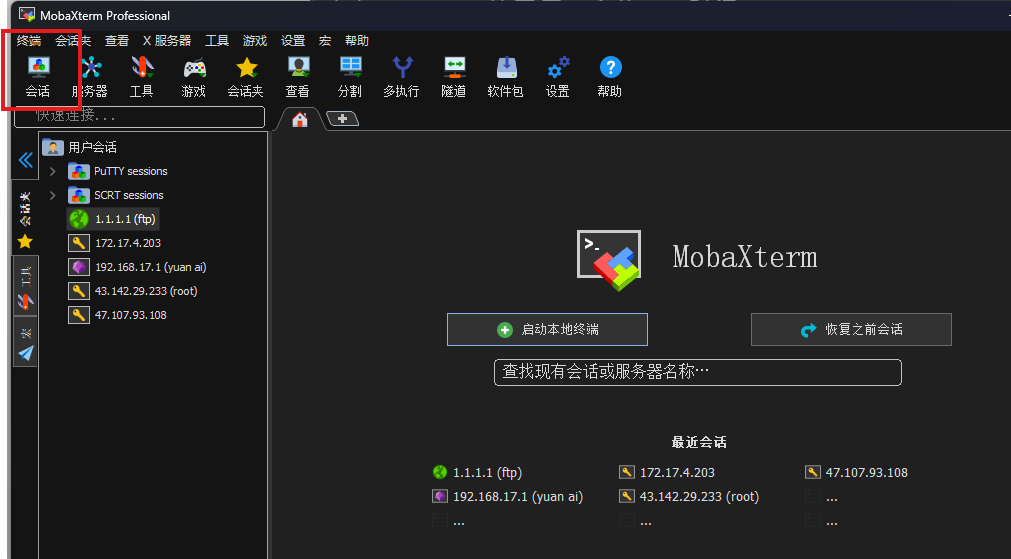

（7.2.1）点击会话

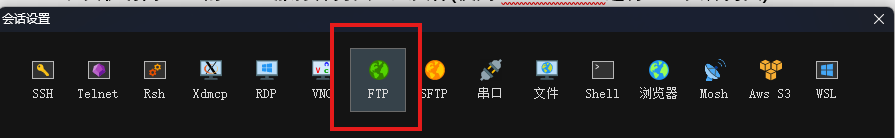

（7.2.2）点击FTP

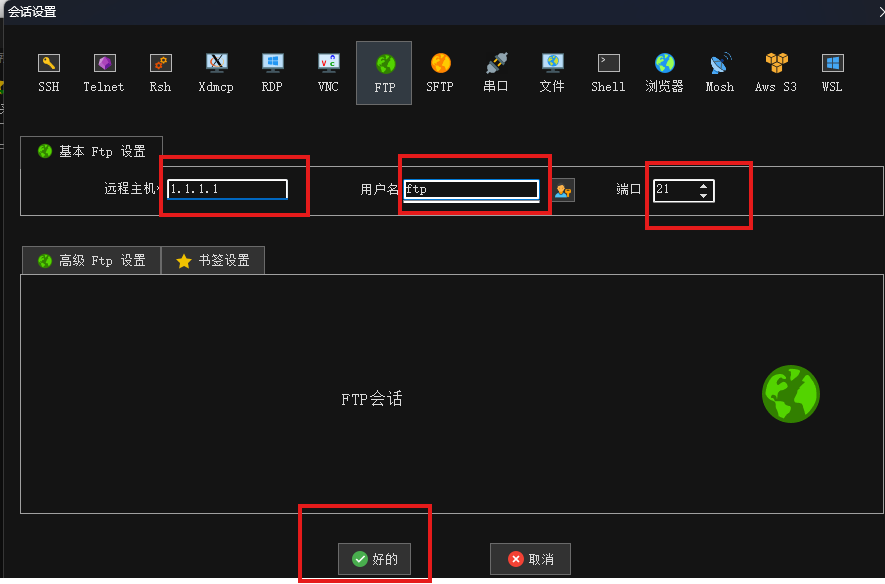

（7.2.3）输入FTP主机IP：1.1.1.1，用户名：ftp , 点击好的，再输入密码：admin@1234

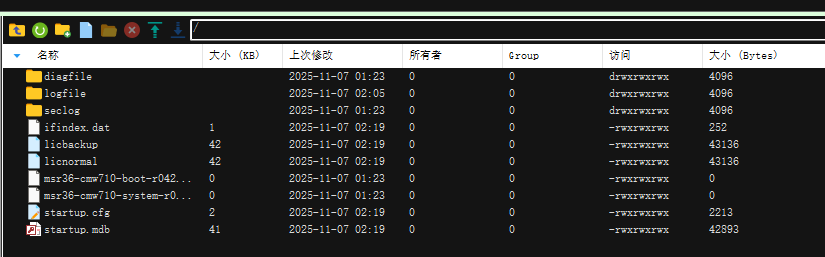

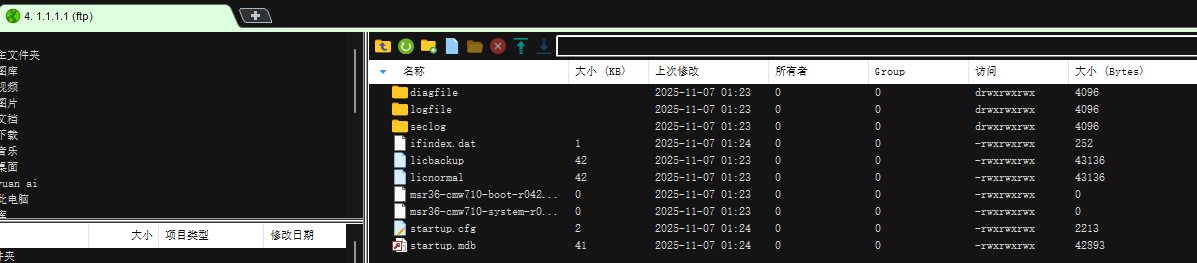

（7.2.4）输入密码回车后进入此界面后

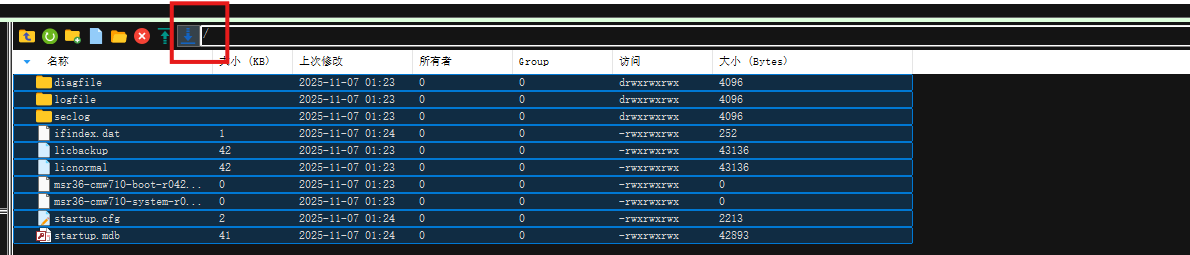

（7.2.5）将所有文件内容全部选中，点击红线方框框住的下箭头

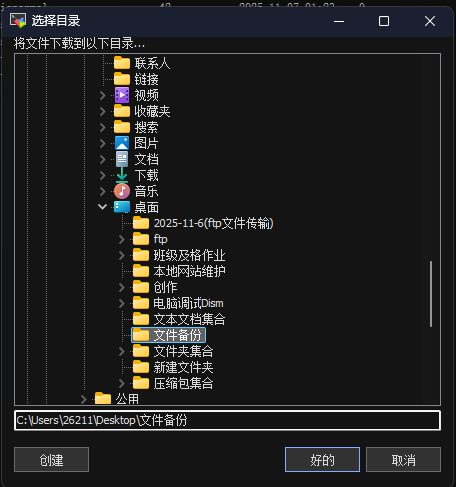

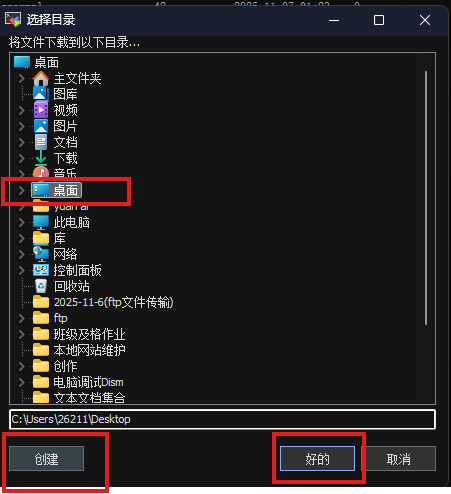

（7.2.6）点击下载，点击桌面，点击创建，再命名为文件备份

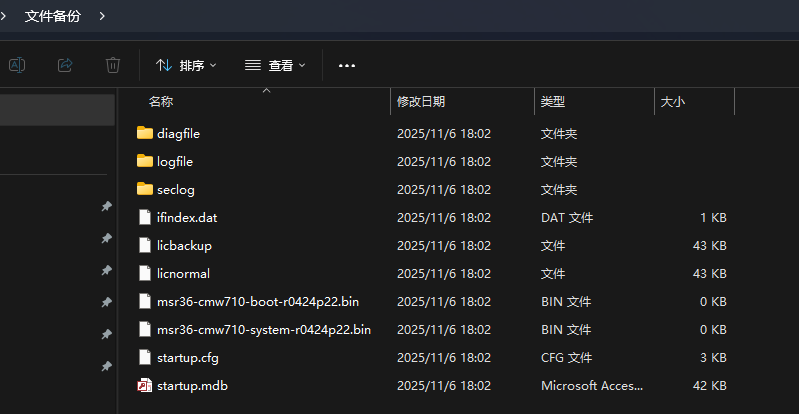

（7.2.7）查看桌面备份文件是否成功
7.3、清除 R1 配置并重启(在用户视图下进行配置)
（7.3.1）

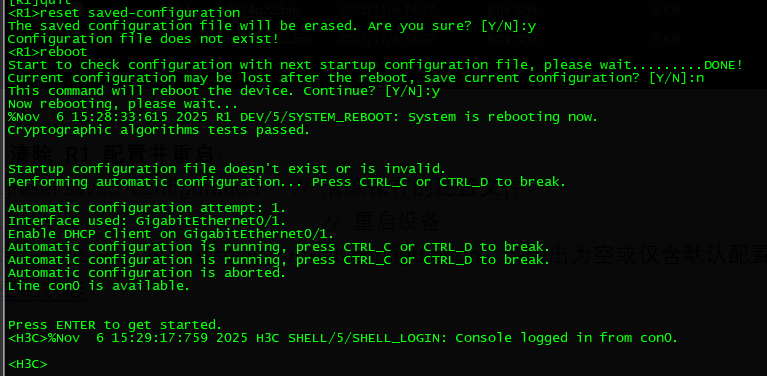

<R1>reset saved-configuration // 清除保存的配置文件，yes,确认清除
<R1>reboot // 重启设备（先no后yes,先不保存后确认重启）,结尾进行统一说明。
重启后，重新配置以下命令：
<H3C>system-view // 进入系统视图
[H3C]sysname R1 // 设备重命名为R1
[R1]interface ge0/1 // 进入与Host1互联的接口
[R1-GigabitEthernet0/1]ip address 1.1.1.1 24 // 配置接口IP
[R1-GigabitEthernet0/1]quit // 退出接口视图
[R1]ftp server enable // 启用FTP服务器功能
[R1]local-user ftp // 创建本地FTP用户“ftp”
[R1-luser-manage-ftp]password simple admin@1234 // 配置用户密码为“admin@1234”
[R1-luser-manage-ftp]service-type ftp // 允许用户通过FTP服务登录
[R1-luser-manage-ftp]authorization-attribute user-role level-15 // 配置用户为最高权限（15级）
[R1-luser-manage-ftp]quit // 退出本地用户视图
（7.3.2）

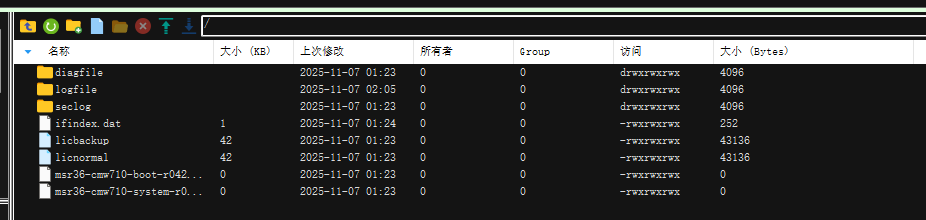

再次进行FTP连接，发现文件有所缺失，分别少了文件startup.cfg和文件startup.mdb
原因：
“因清除配置后未执行save force保存新配置，故暂未生成startup.cfg和startup.mdb，属于正常状态，后续上传备份文件后即可恢复”。
7.4、还原配置文件

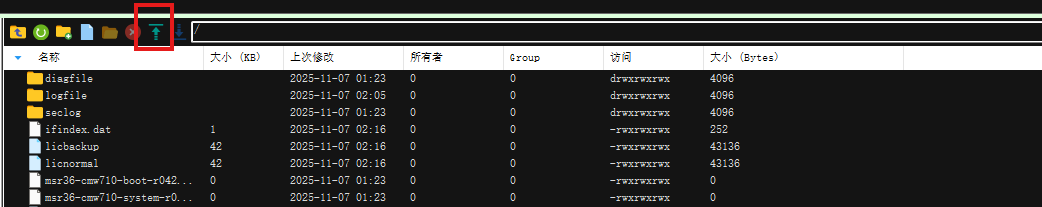

（7.4.1）点击上传

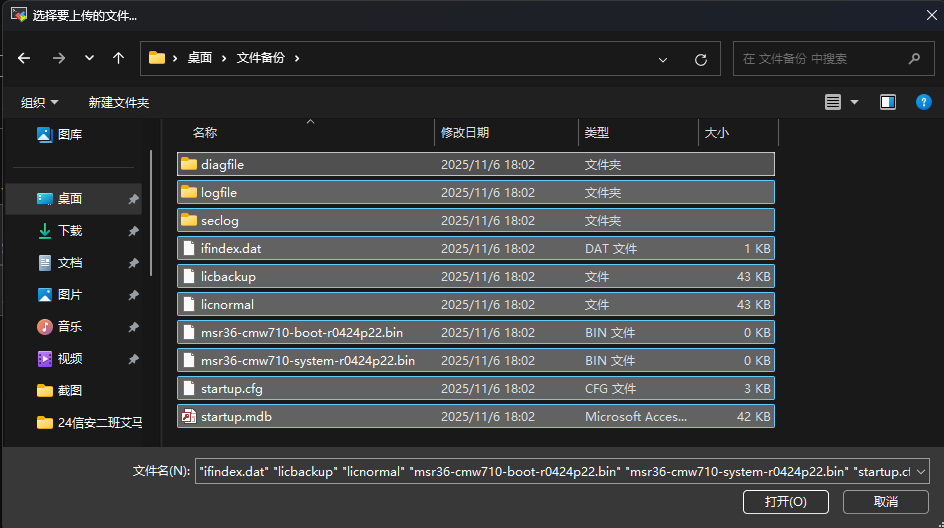

（7.4.2）选择之前备份在桌面的文件备份，选中里面的全部内容，再点击下方的打开，如此则成功备份
（7.4.3）上传成功：
7.5、指定设备下次启动时加载的配置文件(在用户视图下进行配置)

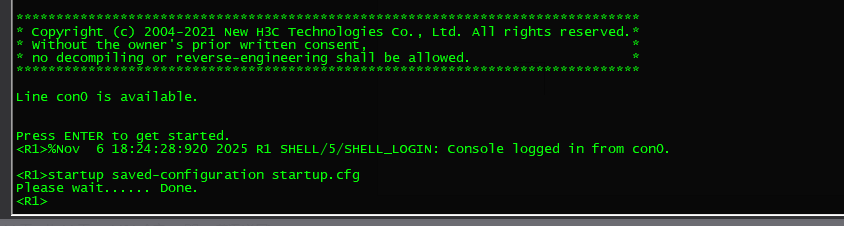

<R1>startup saved-configuration startup.cfg
7.6、重启 R1，确认配置成功还原。

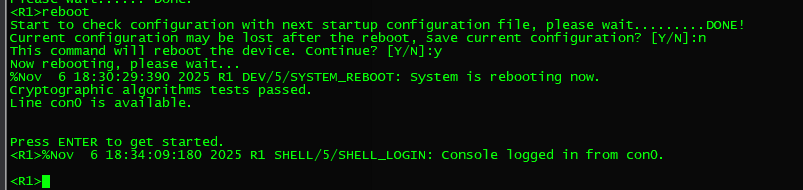

<R1>reboot // 重启设备（先no后yes,先不保存后确认重启）
查看：
结论：
通过 FTP 服务实现了 R1 配置文件的备份、清空、还原全流程，验证了 FTP 在设备配置管理中的实用性，实验目标全部达成。
总结：
本实验基于HCL模拟器与MSR36-20路由器，通过VirtualBox Host-Only网卡搭建1.1.1.0/24网段环境，聚焦FTP文件传输与配置管理。按“IP配置→连通性验证→FTP搭建→备份→清空→还原→指定启动文件”流程实操，选用MobaXterm规避文件资源管理器缓存干扰。实验中明确防火墙规则、重启操作逻辑，理清双启动文件关联，最终成功实现路由器配置“备份—清空—还原”闭环，验证了FTP的实用价值，为同类网络设备实验提供简洁高效的实操参考。
操作讲解：
1、备份阶段：
通过 FTP 将原配置文件下载到本地，并重命名为startup.cfg（或直接在设备上备份时指定该名称）。
2、修改启动配置名：
在用户视图执行 startup saved-configuration startup.cfg，指定设备下次启动加载startup.cfg。
3、还原验证：
清除配置后，通过 FTP 将本地的startup.cfg上传到设备，重启后执行 display current-configuration 或 display this，若能看到如sysname R1等原配置内容，且通过 display startup 确认启动配置文件名为startup.cfg，即说明配置还原成功。
4、先”no”后“yes”的原因：
清除配置后重启时 “不保存”，是为了避免将 “空配置” 写入启动文件；还原配置后重启时 “不保存”，是为了验证 “上传的startup.cfg是否生效”（若保存会覆盖上传的文件）。
5、理清逻辑：
1、最初备份时，这两个文件存在（因为执行过save force，配置被写入startup.cfg，startup.mdb是配套的配置索引文件）；
2、执行reset saved-configuration后，这两个文件被直接删除了（清除配置的核心就是删除配置文件）；
3、重启后重新配置接口和 FTP 服务时，你没有执行save force这步，所以新配置只是临时生效，不会生成新的startup.cfg和startup.mdb，因此 FTP 里自然看不到；
直到你把本地备份的startup.cfg（包含原配置）上传到 R1，这两个文件才会恢复（startup.mdb会随startup.cfg自动关联生成）。
6、startup.cfg：
这是路由器的核心启动配置文件，设备重启时会自动加载这个文件里的配置（比如接口 IP、设备名称、FTP 服务设置等），是实验中 “备份 - 还原” 的核心对象。
7、startup.mdb：
是配置文件的元数据辅助文件，主要存储配置的索引信息、修改记录等，用于设备快速读取和管理 startup.cfg，它会随着 startup.cfg 的生成 / 删除自动同步存在或消失，本身不直接参与配置加载，但依赖 startup.cfg 存在。
8、这里为什么使用专业软件（MobaXterm）来进行FTP文件的上传和下载，而不使用文件资源管理器？
虽然文件资源管理器操作FTP更直观，但在实验中发现：当清除配置并重启设备、重新开启FTP服务后，若FTP用户名和密码与之前一致，资源管理器会因缓存保留旧连接信息，可能干扰文件传输；因此我选择专用软件（MobaXterm）进行FTP操作，避免缓存影响。大家若想用资源管理器完成实验，建议在重启并重开FTP后，修改用户名或密码以规避缓存问题。
