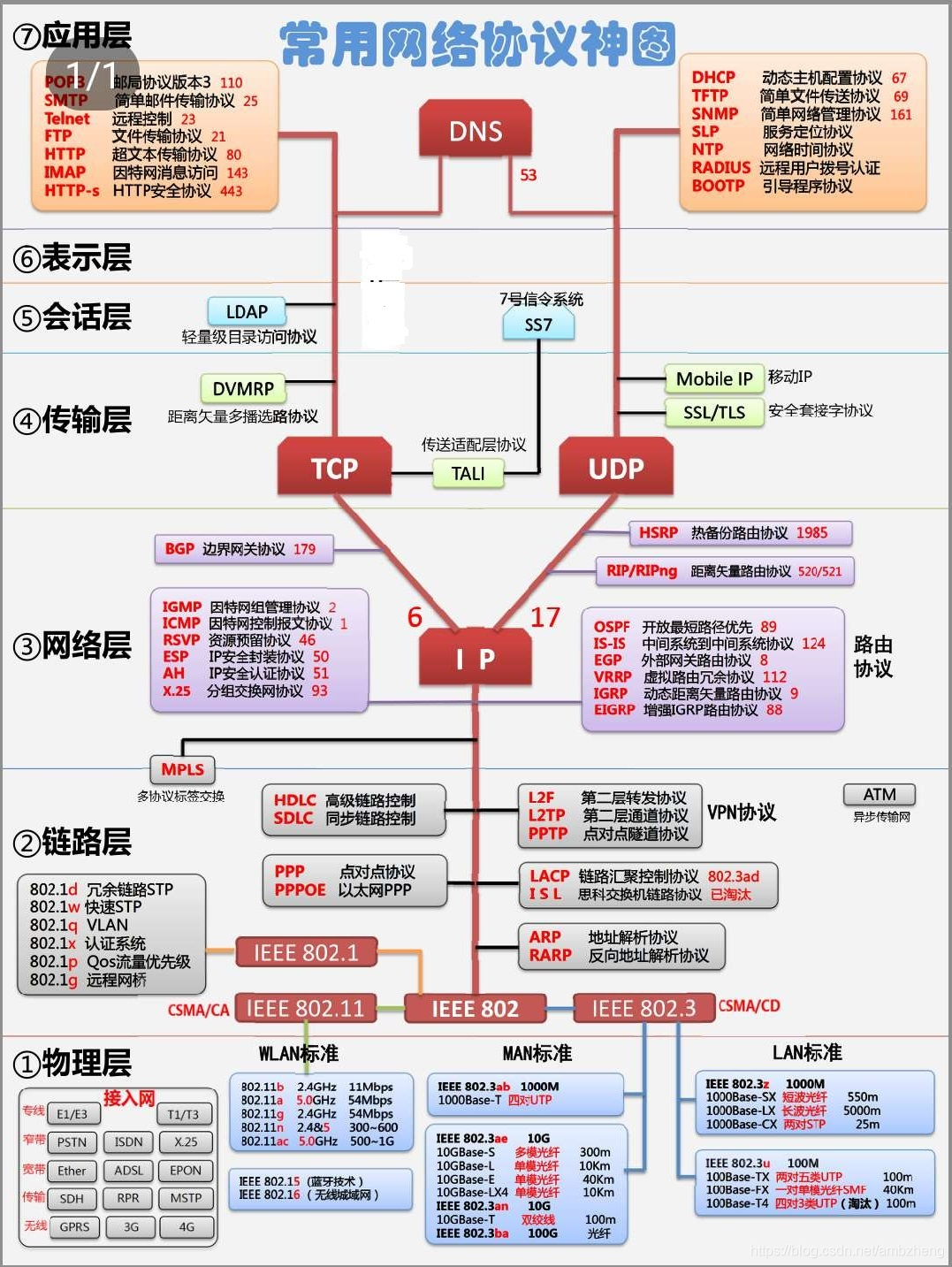

网络7层模型

物理层：
物理层负责最后将信息编码成电流脉冲或其它信号用于网上传输（将data转换为脉冲信号0或1）


数据链路层:
数据链路层为物理网络链路供数据传输（不同的数据链路层定义了不同的网络和协议特征 2层协议：PPP , Ethernet

0x86dd：IPv6

0x0806：ARP

0x0800  : IPv4

0x8100  : tag

)

网络层
网络层负责在源和终点之间建立连接  (Ipv4，Ipv6)
PS: 一些路由协议没有传输层比如

 1 ICMP

 6 TCP

17 UDP

88 EIGRP

89 OSPF



传输层
传输层向高层提供可靠的端到端的网络数据流服务 （TCP, UDP）


会话层
会话层建立、管理和终止表示层与实体之间的通信会话  (建立一个对话框)


表示层:
表示层提供多种功能用于应用层数据编码和转化 （解决不同系统之间的通信）

应用层:
应用层协议（HTTP）



CSMA-CD

CS：载波监听

MA：多路访问

CD：冲突检测

1.先听后发

2.边听边发

3.冲突停发

4.随即等待后重发

应用场景：4个人共同使用一个hub，类似时间片轮转，感觉不到，hub类似对讲机，发的时候听不到

特点：hub数据到交换机终止，因为以太网协议有FCS（帧校验）

Hub作用：放大信号，不管其他接口想不想要，都从其他接口泛红



代理ARP

ARP：当数据包想要去往的目的地址已知ip却不知道mac地址时，需要在区域内发ARP广播获取mac地址

当网络中发送广播泛红到路由器，如果路由器有去往目标网络的路由，那么路由器将会使用自己接口的二层链路地址来回复数据源，声称自己的二层链路地址就是目标的二层链路地址，以便源主机封包，这就是路由器的代理ARP功能。

路由器上代理ARP功能默认的是开启的

代理ARP配置：

Config#int e0/0
Config-if#no ip proxy-arp    //关闭

Config-if# ip proxy-arp    //开启

默认路由

1. Config#ip default-gateway 10.1.1.1

2. Config#ip route 0.0.0.0 0.0.0.0 下一跳地址

有类路由协议和无类路由协议

有类路由协议：不携带子网掩码mask

无类路由协议：携带子网掩码mask
