ovs和openflow流表

OVS定义

OVS是OpenvSwitch简称，官方定义OVS是一个产品级质量的多层虚拟交换机。通过支持可编程扩展来实现大规模的网络自动化。为了方便管理和配置虚拟机网络，所以直接将ovs部署到硬件设备上作为控制层。OVS包含三个重要的组件：ovsdb-server、ovs-vswitchd、以及OVS内核模块.

• ovsdb-server：OVS持久化存储的数据库，用于记录的网桥、端口、QOS等网络配置信息。
• ovs-vswitchd：交换机的主要模块，运行在用户态，负责保存和管理控制器下发的流表，通知OVS内核如何处理数据包。
• ovs内核模块openvswitch.ko：运行在内核态，属于快速转发平面，主要负责流表匹配、报文修改、隧道封装、并且维护底层转发表。

OVS各模块交互

1. ovs-vswitchd与控制器通信使用openflow协议。
2. ovs-vswitchd与ovsdb-server通信使用OVSDB协议。
3. ovs-vswitchd和内核模块通过netlink通信。

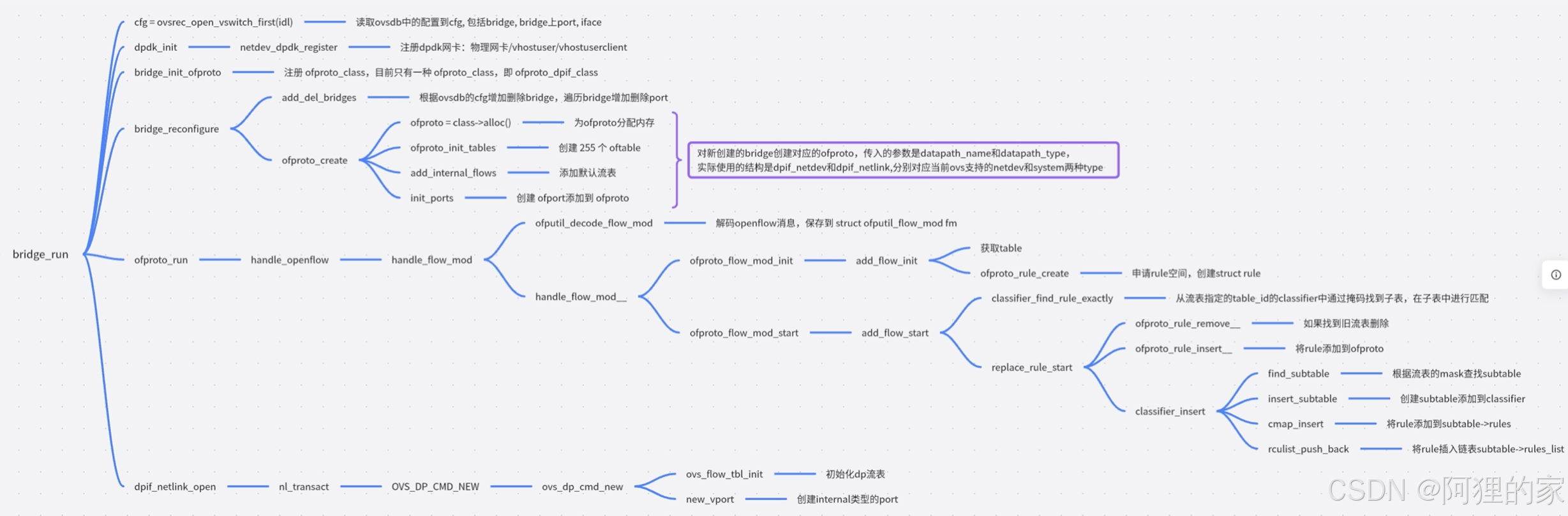

ovs-vswitchd在启动时会读取ovsdb-server中配置信息，然后配置内核中的datapaths，当ovsdb中的配置信息改变时ovs-vswitchd也会自动更新其配置以保持与数据库同步。ovs-vswitchd需要加载datapath内核模块才能正常运行。

OpenFlow协议

OpenFlow是一种用于软件定义网络（SDN）的开放通信协议，旨在通过将网络的控制平面与数据平面分离，实现网络的灵活性和可编程性。在SDN中，控制器可以通过OpenFlow协议向网络设备下发流表规则，指示网络设备如何处理数据包，从而实现更灵活和动态的网络配置。

openflow有255个分类器，对应255个table，每个table里的流表按照优先级排序。

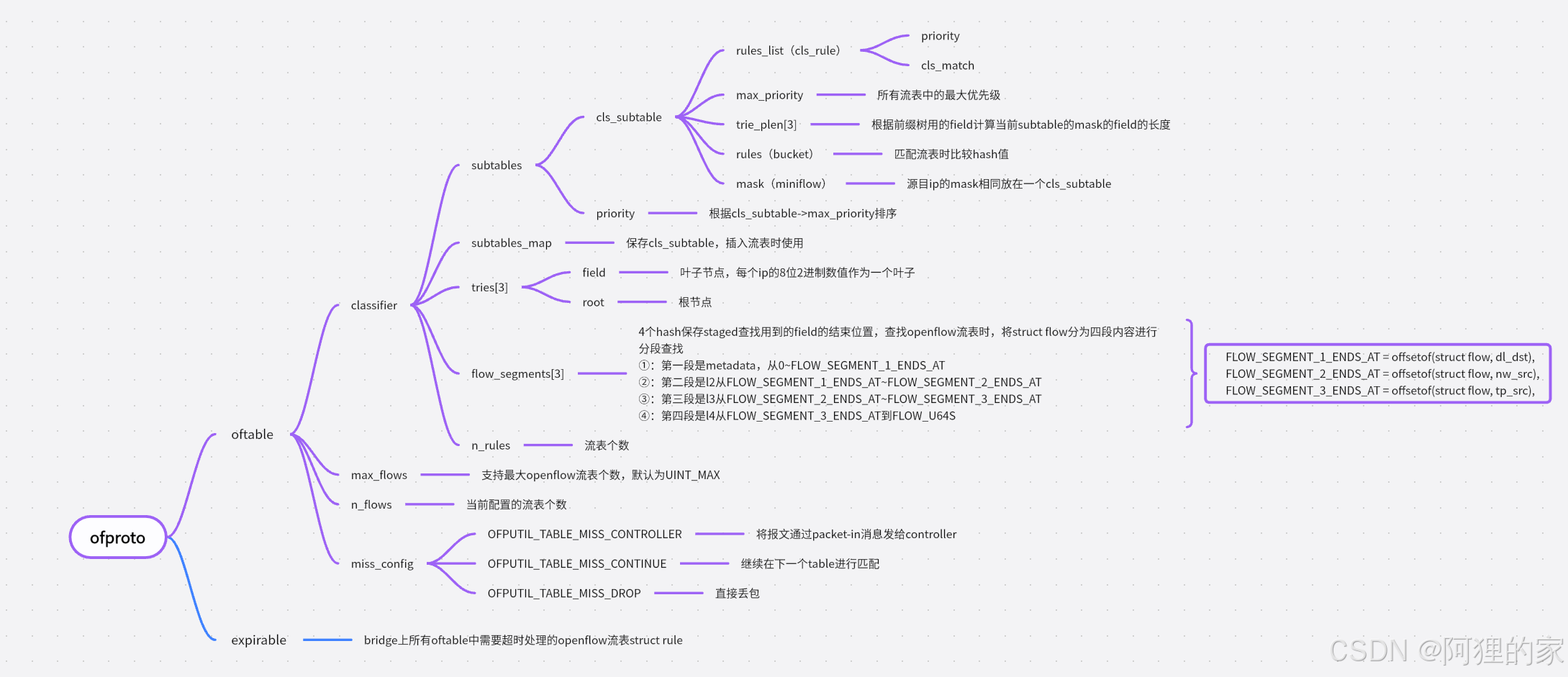

ofproto结构体

ofproto ：ovs中负责实现 OpenFlow 协议。ofproto用来表示一个bridge网桥。

oftable：bridge上最多可以有255个oftable，即openflow流表table个数。

classifier：pipeline里的每个table对应一个Classifier分类器。

subtables：classifier把整张表里的所有rule根据tss算法分类分成了不同的subtable，查找流表时遍历subtable，最坏情况下需要查找所有的subtable。

cls_subtable：具有相同mask掩码的rule集合。

priority：选出cls_subtable里优先级最高的rule作为priority，匹配时由高到低排序，一旦在当前cls_subtable的rule里匹配上，且该rule的优先级大于后续cls_subtable的priority可以直接跳过。

rules：所有rule都是以hash桶的形式存储，根据hash值分到不同的bucket，bucket里是rule链表。

flow_segments[3]：分段查找，rule的匹配项按四个子类来分metadata，L2, L3，L4第一阶段先匹配metadata；然后再匹配metadata,L2；继续metadata,L2，L3；最后才是metadata,L2，L3，L4。对于能匹配的rule其实并不能增加效率，但是对于不匹配的情况却是可以增加很大效率。

priority=200, ip, nw_dst=11.0.0.0/8 dst_port=80 action=output:1
priority=100, ip, nw_dst=10.0.0.0/8  action=output:2

数据包：10.5.6.6: 45666 -> 10.5.6.7:22

#未进行分段查找下发的megaflow
megaflow：ip,nw_dst=10.0.0.0/8, dst_port=22 action=output:2

#分段查找后下发的megaflow
megaflow：ip,nw_dst=10.0.0.0/8 action=output:2

max_priority：保存所有流表的优先级的最大值，这样在查找流表时，按照优先级从高到低遍历subtables，如果找到了匹配流表将其保存在保存到临时变量temp中，遍历下一个subtable时，如果subnet.max_priority小于temp中的priority，表示该subnet中不会有优先级更高的匹配，可以跳过该subent，如果遇到优先级更高的匹配流表，更新temp值继续遍历。

tire：所有的subtable共用相同的trie。将每一个ip分割的4个“8位二进制数”当作树的一个节点，当需要匹配ip地址时，在查找hash表前，先根据LPM查找前缀树，来决定megaflow流表需要的最长前缀，如果遇到了叶子节点，说明查找成功，可以结束查找，下发到megaflow流表，没有匹配到节点而导致查找结束，也要将查找失败的bit安装到megaflow。

priority=200, ip, nw_dst=11.5.6.7/32 dst_port=80 action=output:1
priority=100, ip, nw_dst=10.0.0.0/8  action=output:2

数据流 10.5.6.6: 45666 -> 10.5.6.7:22

#未进行LPM前缀树查找下发的megaflow
mefaglow：ip,nw_dst=10.5.6.7/32 action=output:2

#LPM前缀树查找后下发的megaflow
mefaglow：ip,nw_dst=10.0.0.0/8 action=output:2

n_rules：classifier里rule个数。

max_flows：支持最大openflow流表个数，默认为UINT_MAX。

n_flows：当前配置的流表个数。

miss_config：对openflow中未匹配到流表的操作(1)将报文通过packet-in消息发给controller (2)继续在下一个table进行匹配(3)直接丢包。

expirable：bridge上所有oftable中需要超时处理的openflow流表。

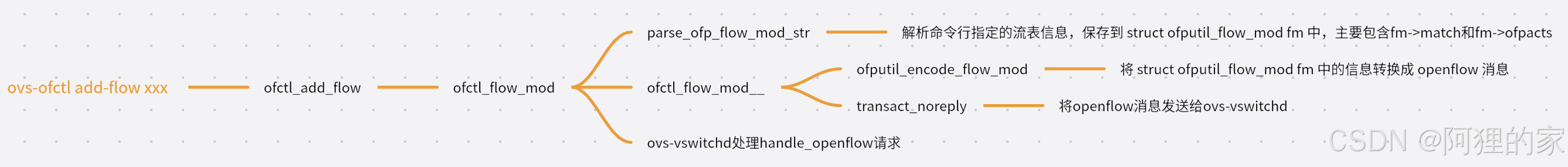

openflow流表添加过程

1. 通过ovs-ofctl add-flow xxx添加一条流表时ovs-vswitchd处理handle_openflow请求。
2. 获取flow的tableid，即找到对应的classifier。
3. 分配rule结构体空间，将flow的match和action写入到rule结构体。
4. 根据flow的mask找到对应的subtable，若未找到创建一个新的subtable。
5. 将rule添加到subtable。


openflow流表查找过程

1. 当数据包在ovs一级、二级缓存查找不到对应规则时，上送到ovs-vswitchd。
2. 需要将数据包的ip与subtable的mask进行与操作，得到ip网段在rule中匹配
3. 根据priority遍历subtables，在subtable里根据hash值找到对应的bucket，需要注意的是hash值不是1个，而是4个分别对应metadata，L2, L3，L4，此优化是结合分段查找，当第一个hash值不匹配时直接退出，写入到megaflow不再进行后续查找提高效率。
4. 若4个hash值都匹配上，则可在bucket里拿到链表的头指针，遍历链表找到rule规则。
5. 将匹配的流表插入一二级缓存，如果是ovs环境需要写入到microflow和megaflow，如果是ovs-dpdk需要写入emc和dpcls。

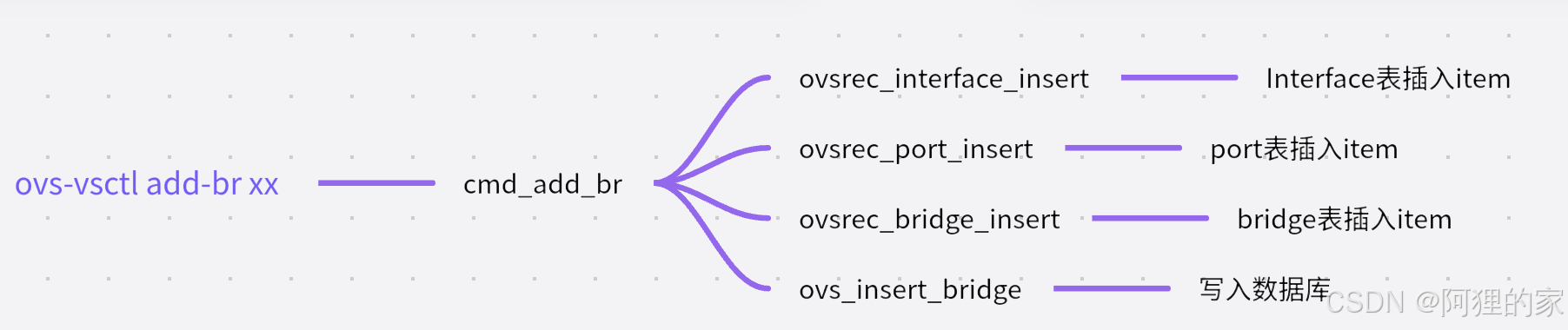

ovs添加网桥

通过ovs-vsctl命令创建网桥，将参数发送给ovsdb-server，ovsdb-server将数据写入数据库。ovs-vswitchd从数据库中读取网桥信息发送给ovs内核。

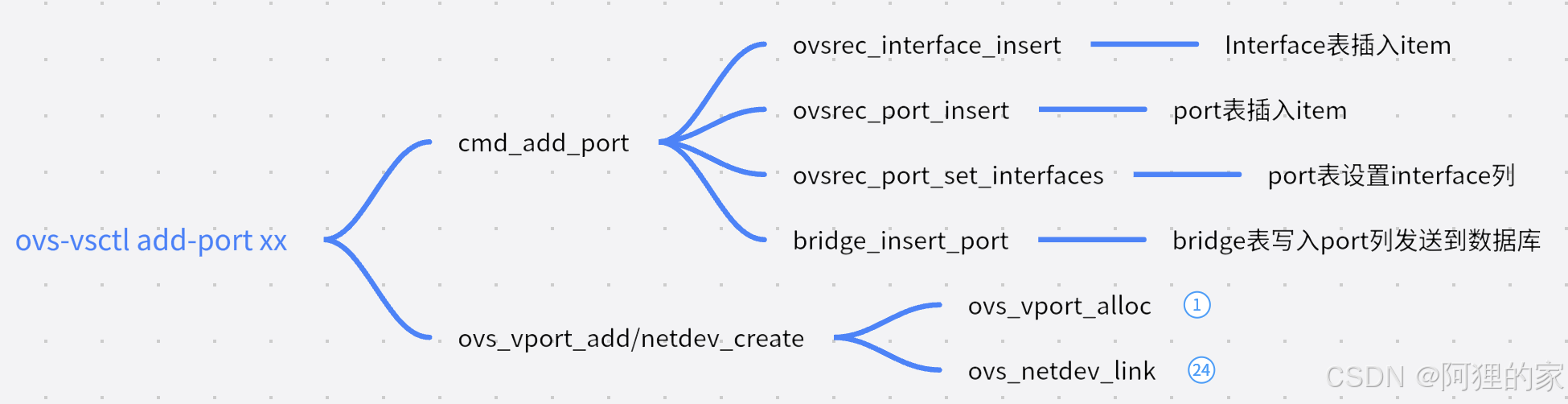

ovs添加网口

通过ovs-vsctl命令创建网口，将参数发送给ovsdb-server，ovsdb-server将数据写入数据库。ovs-vswitchd从数据库中读取网口信息发送给ovs内核。创建一个虚拟网卡并在内核注册hook函数，当从vport口收到包直接交给内核处理。

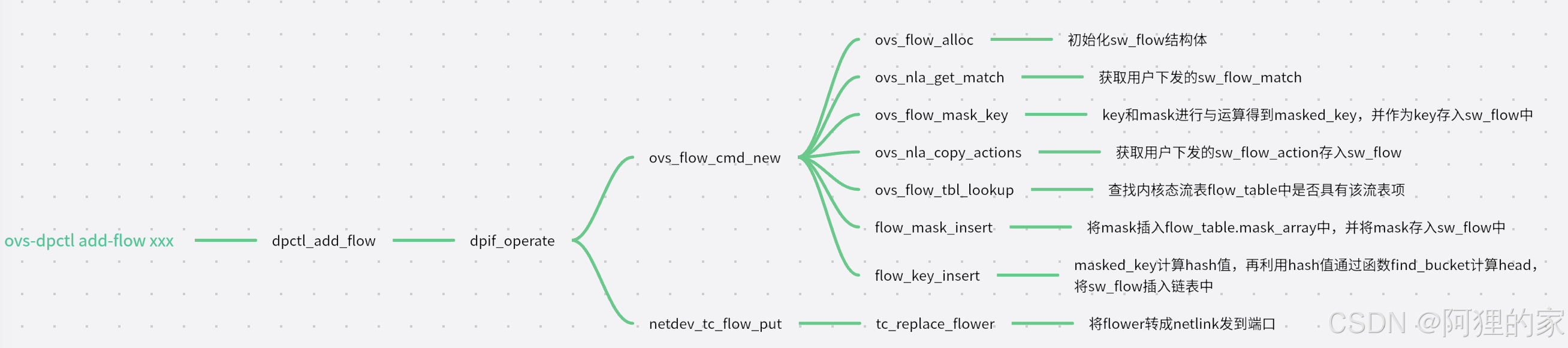

ovs在dp添加flow

通过ovs-dpctl添加流表将参数发送到内核模块，构造sw_flow结构体,提取flow的参数放入megaflow二级缓存，也是一个hash桶,key是数据hash值,value是链表结构的flow(简单介绍下,后续会文章会展开讲 )。

ovs添加openflow

通过ovs-ofctl命令创建flow是读取flow信息转换成openflow协议通过handle_openflow将参数发送到ovs-vswitchd，ovs-vswitchd里有专门负责处理openflow的进程不会发送到内核。当数据包在一级、二级缓存查找不到对应的规则时会上送到ovs-vswitchd查找openflow流表。
