MicroBlaze中使用MDM代替串口进行调试打印

最新推荐文章于 2025-02-15 15:36:32 发布
原创 最新推荐文章于 2025-02-15 15:36:32 发布 · 4.6k 阅读 · 27 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文档介绍了如何在MicroBlaze嵌入式系统中利用MDM（Multi-Debug Module）代替传统的串口进行调试打印。通过在Block Design中添加MDM和AXI-Lite UART核，配置MDM参数启用JTAG UART，然后生成bit流并导入SDK。在SDK中创建工程，并设置硬件支持包参数，将stdin和stdout指向MDM，选用uartlite驱动。最后，进行运行配置并执行程序。

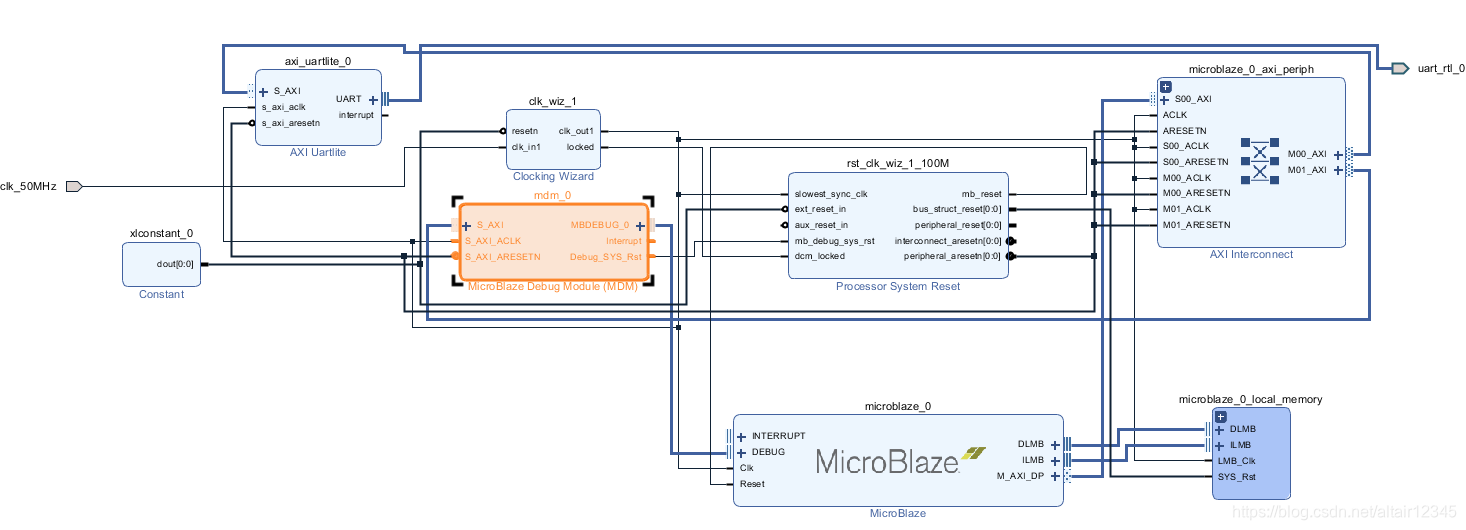

1.在Block Design中添加MicroBlaze IP核、MDM IP核和AXI-Lite UART核。

2.配置MDM参数如图，使能JTAG UART

 3.自动连线并校验设计。

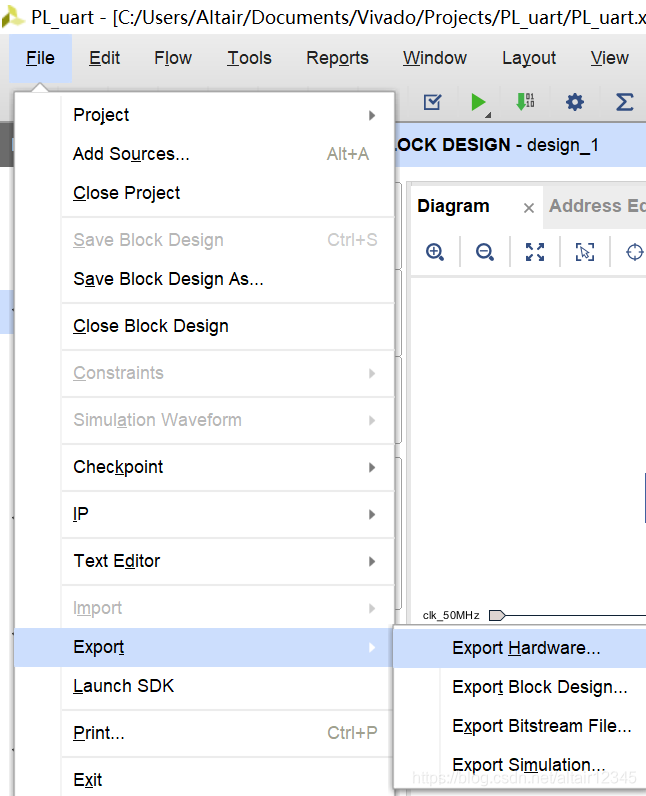

4.生成bit流，导出硬件。随后Launch SDK。

 5.SDK中新建Hello World工程。

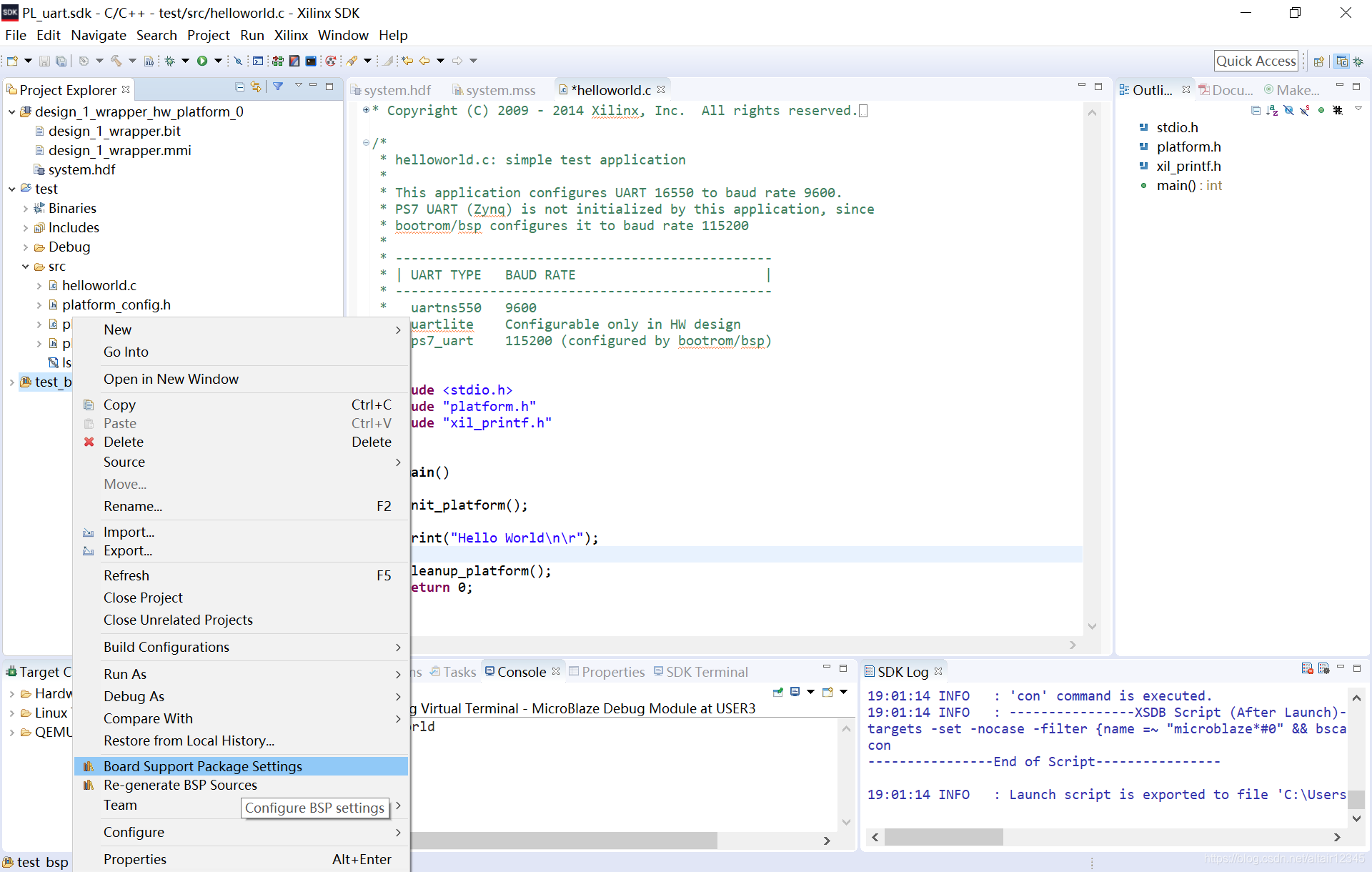

6.设置硬件支持包参数

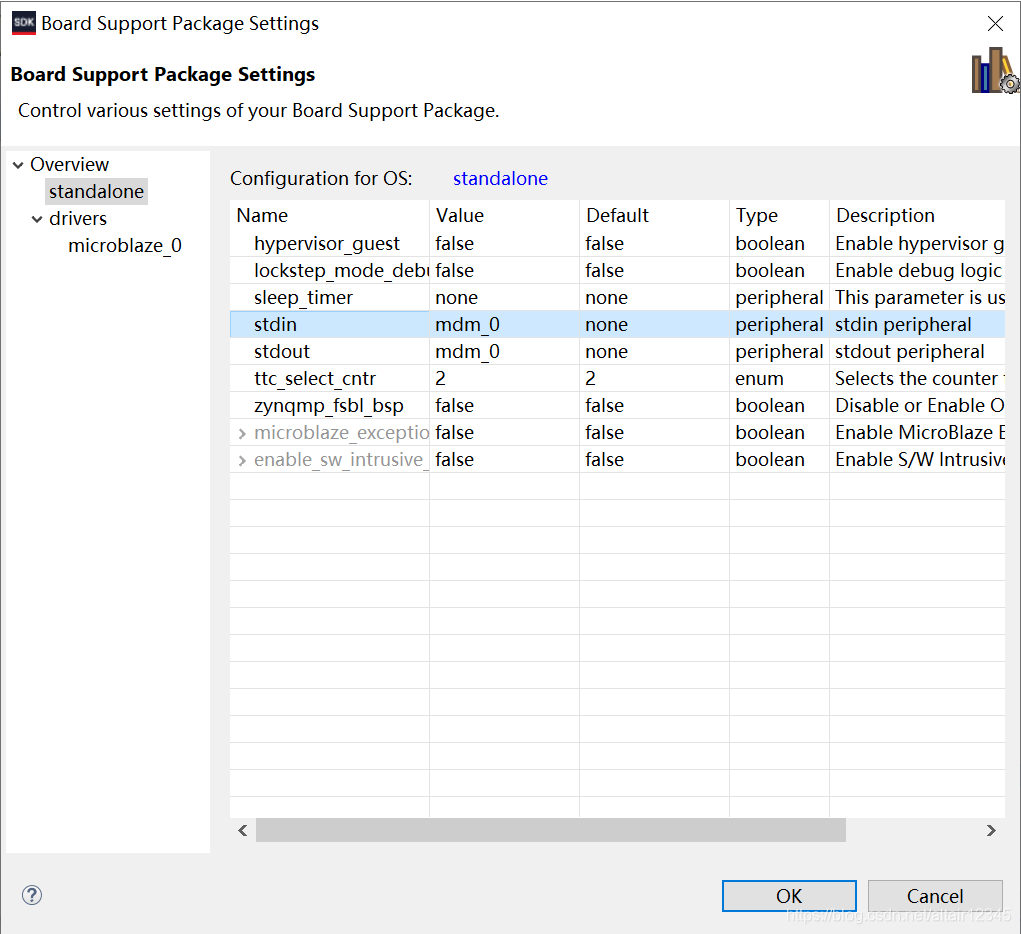

 在standalone下选择stdin核stdout的值为mdm

 drivers选择uartlite
