OrientDB图遍历SQL之TRAVERSE


本文介绍的TRAVERSE语法是基于OrientDB3.0.x版本,所有的SQL在OrientDB3.0.4社区版本自带的数据库demodb下试验,数据模型请参考demodb。


1.简介2.TRAVERSE语法格式介绍3.TRAVERSE的使用3.1.在browse控制台中使用3.2.在graph控制台中使用3.3.使用API4.SELECT、MATCH和TRAVERSE比较4.1.使用优先级4.2.查询环4.3.使用场景5.TRAVERSE实战5.1.编写注意事项5.2.查询目标5.3.上下文变量的使用5.4.MAXDPTH的使用5.5.遍历策略的使用5.6.基于使用场景的选择

1.简介

TRAVERSE主要用于对图进行遍历。基于深度搜索算法或者广度搜索算法对图进行有限制的盲目搜索。它返回一个符合遍历条件的子图。

2.TRAVERSE语法格式介绍

根据官方文档,TRAVERSE的语法格式如下:

TRAVERSE <[class.]field>|*|any()|all()
         [FROM <target>]
         [
           MAXDEPTH <number>
           |
           WHILE <condition>
         ]
         [LIMIT <max-records>]
         [STRATEGY <strategy>]

下面我们对主要的语法点作下简要的介绍。

  • 必须以TRAVERSE关键字开头,大小写不敏感。

  • <[class.]field>|*|any()|all()

    1. any() 和all() 在orientdb2.x支持该函数,在orientdb3.x试验下来,已不支持该函数。

    2. 根据官方文档TRAVERSE后可以跟<field>字段。如下SQL,我们尝试执行如下两个SQL:

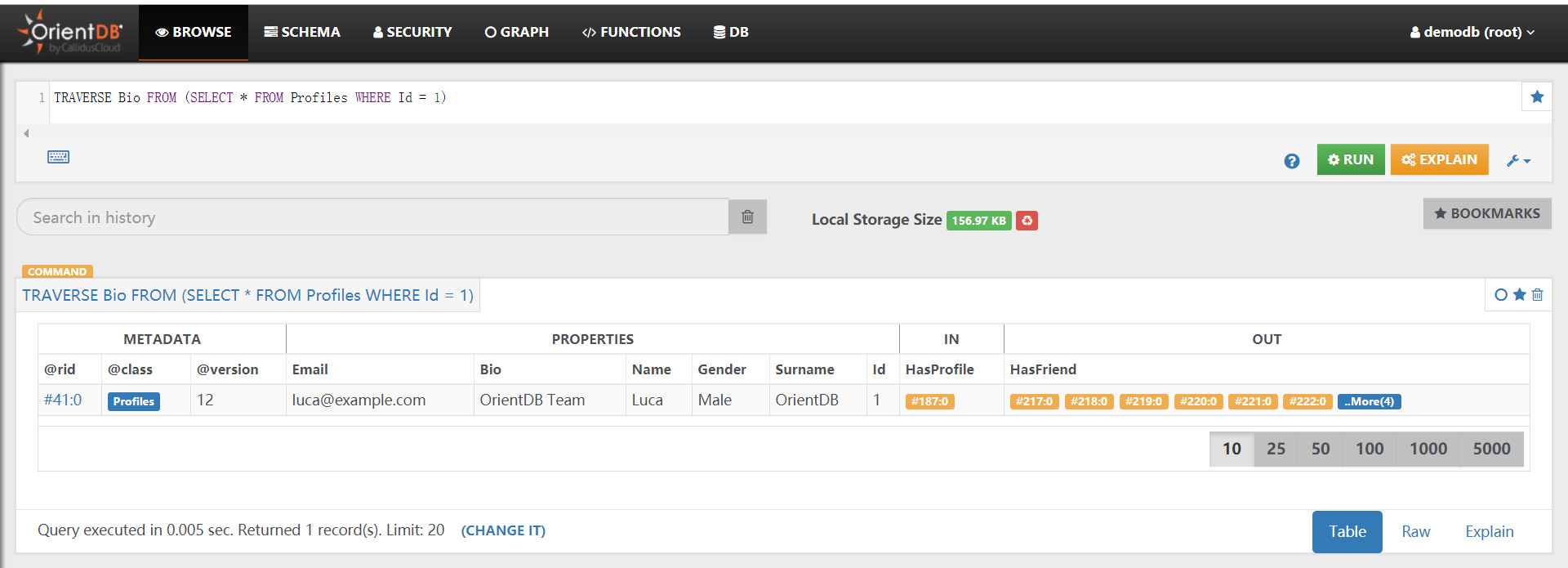

    TRAVERSE Bio FROM (SELECT * FROM Profiles WHERE Id = 1)

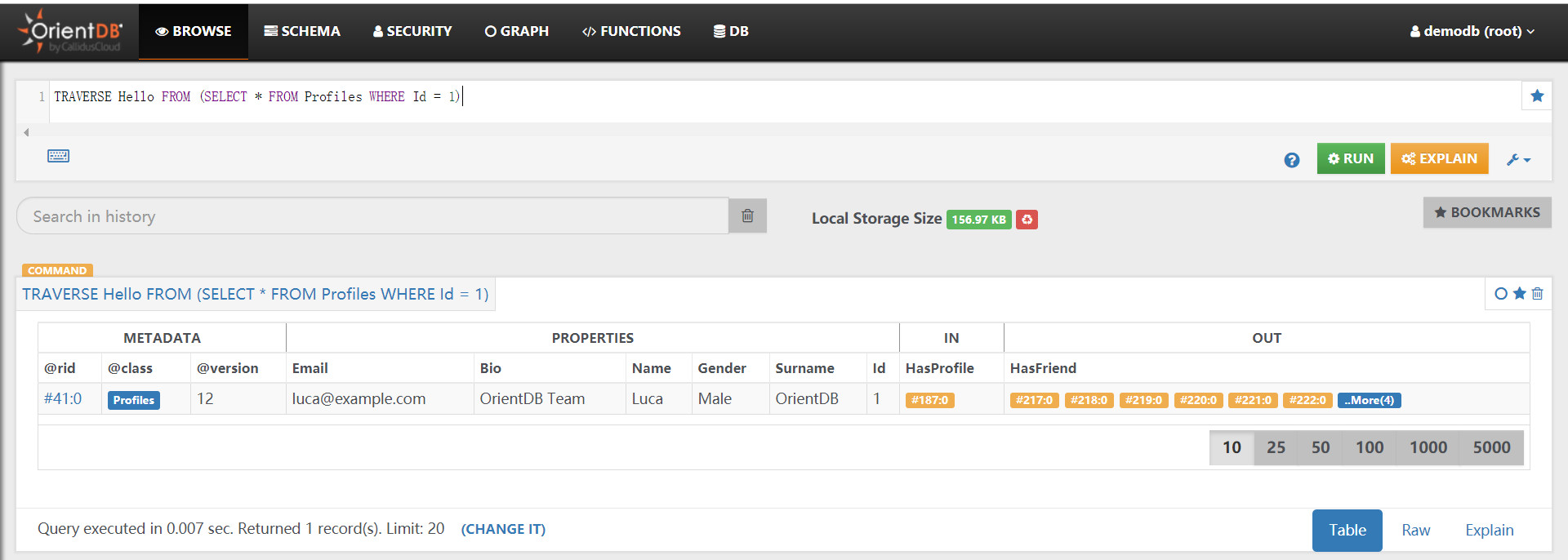

    TRAVERSE Hello FROM (SELECT * FROM Profiles WHERE Id = 1)

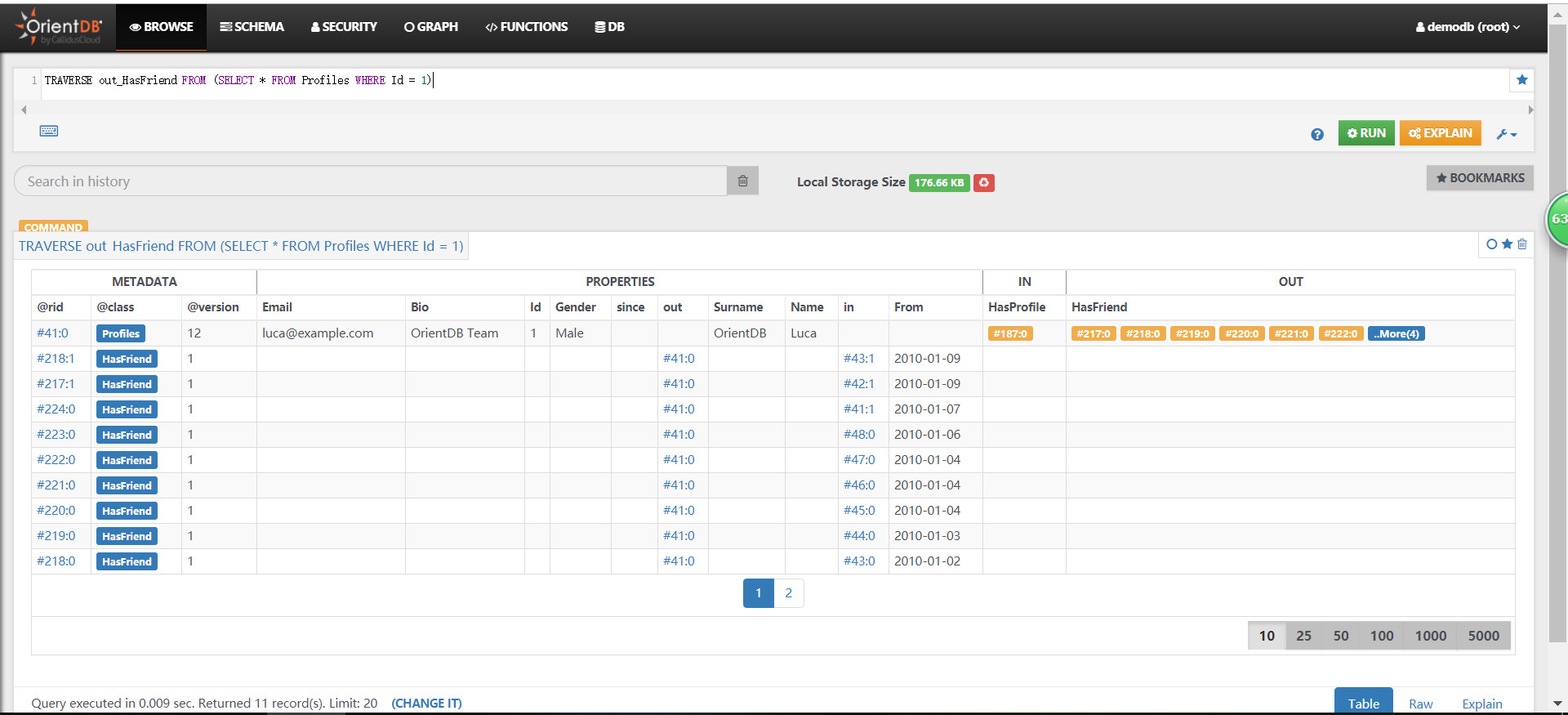

    TRAVERSE out_HasFriend FROM (SELECT * FROM Profiles WHERE Id = 1)

    1541488354251

    1541488381650

    1541644313493

    分析:上图中Bio是Profiles的普通字段,而Hello不是Profiles的字段,out_HasFriend是系统自动为Profiles创建的边的record。TRAVERSE是基于relationshop来遍历的,普通字段不会触发遍历,而对于边的遍历也仅仅遍历到边这一层而已。上图中展示一条记录也是Id为1的根记录,在TRAVERSE的查询结果中查询目标对象总会被查询出来,而且深度为0。

    3.TRAVERSE后可跟9个函数:out()|in()|both()|outV()|inV()|bothV()|outE()|inE()|bothE()

    函数示例查询目标遍历结果方向
    out()TRAVERSE out() FROM V LIMIT 8左指向右
     TRAVERSE out('EdgeClass') FROM V LIMIT 8左指向右
    in()TRAVERSE in() FROM V LIMIT 8右指向左
     TRAVERSE in('EdgeClass') FROM V LIMIT 8右指向左
    both()TRAVERSE both() FROM V LIMIT 8任意
     TRAVERSE both('EdgeClass') FROM V LIMIT 8任意
    outE()TRAVERSE outE() FROM V LIMIT 8左指向右
     TRAVERSE outE('EdgeClass') FROM V LIMIT 8左指向右
    inE()TRAVERSE inE() FROM V LIMIT 8右指向左
     TRAVERSE inE('EdgeClass') FROM V LIMIT 8右指向左
    bothE()TRAVERSE bothE() FROM V LIMIT 8任意
     TRAVERSE bothE('EdgeClass') FROM V LIMIT 8任意
    outV()TRAVERSE outV() FROM E LIMIT 8左指向右
     TRAVERSE outV('EdgeClass') FROM E LIMIT 8左指向右
    inV()TRAVERSE inV() FROM E LIMIT 8右指向左
     TRAVERSE outV('EdgeClass') FROM E LIMIT 8右指向左
    bothV()TRAVERSE V() FROM E LIMIT 8任意
     TRAVERSE V('EdgeClass') FROM E LIMIT 8任意
    *TRAVERSE * FROM V LIMIT 8点和边任意
     TRAVERSE * FROM E LIMIT 8点和边任意
  • <target> 遍历的目标对象。可以是一个class、cluster、record id(s)、子查询。

  • <number> 定义最大的遍历深度,0表示遍历根结点,不允许设置为负数。

  • <condition> 定义遍历的结束条件。经常和变量$depth一起使用,后续会有例子说明。

  • <max-records> 定义该命令可以返回结果的最大数量。

  • <strategy> 定义遍历的策略。可选值有DEPTH_FIRST(深度优先搜索)、BREATH_FIRST(广度优先搜索)。默认为DEPTH_FIRST。后续会有例子说明。

    注意:where关键字不能用于该SQL。

3.TRAVERSE的使用

3.1.在browse控制台中使用

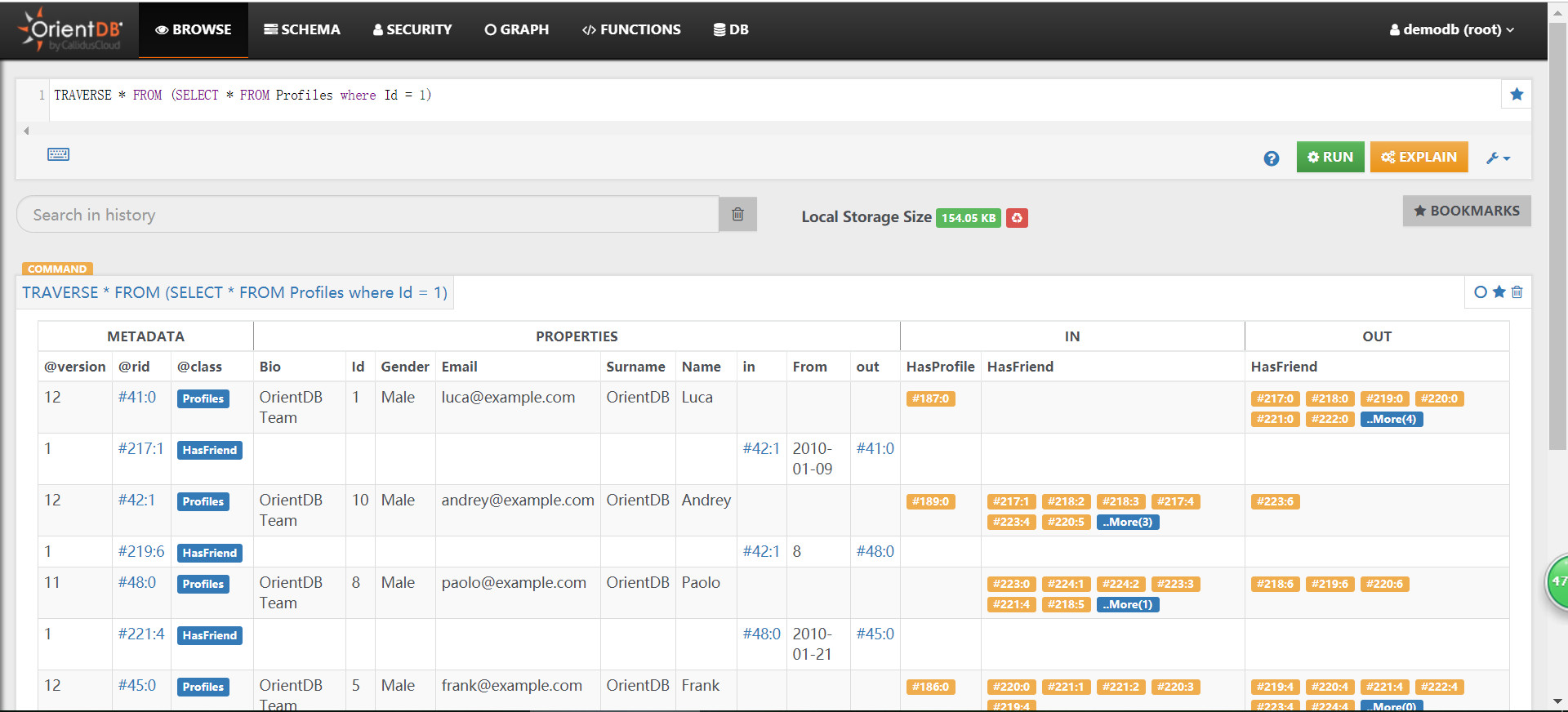

TRAVERSE * FROM (SELECT * FROM Profiles WHERE Id = 1)

3.2.在graph控制台中使用

TRAVERSE * FROM (SELECT * FROM Profiles WHERE Id = 1)

3.3.使用API

Maven依赖如下:

<dependency>
    <groupId>com.orientechnologies</groupId>
    <artifactId>OrientDB-graphdb</artifactId>
    <version>3.0.4</version>
</dependency>
<dependency>
    <groupId>com.orientechnologies</groupId>
    <artifactId>OrientDB-core</artifactId>
    <version>3.0.4</version>
</dependency>
<dependency>
    <groupId>com.orientechnologies</groupId>
    <artifactId>OrientDB-client</artifactId>
    <version>3.0.4</version>
</dependency>

测试代码如下:

public class TraverseTest {
    public static void main(String[] args) {
        // 用户名和密码,请根据配置修改
        OrientGraphFactory factory = new OrientGraphFactory("remote:localhost/demodb", "root", "root");
        OrientGraphNoTx graphNoTx = factory.getNoTx();
        // 执行TRAVERSE语句
        Iterable<Element> iterable = graphNoTx.command(
                new OCommandSQL(
                        "TRAVERSE * FROM (SELECT * FROM Profiles where Id = 1) LIMIT 10"
                )).execute();
        Iterator<Element> it = iterable.iterator();
        // 遍历TRAVERSE返回的结果集
        while (it.hasNext()) {
            Element ele = it.next();
            System.out.println("@class=>" + ele.getProperty("@class") + ",rid=>" + ele.getId());
        }
        graphNoTx.shutdown();
        factory.close();
    }
}

4.SELECT、MATCH和TRAVERSE比较

4.1.使用优先级

在一般情况下按如下顺序选择使用:SELECT>MATCH>TRAVERSE。

一般SELECT性能最好,TRAVERSE最差。因为TRAVERSE是基于深度优先搜索或者广度优先搜索的盲目搜索算法,它返回是一个子图。

4.2.查询环

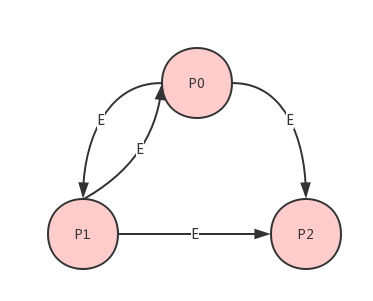

对于有些场景下可能会涉及到环的模型,如下图的环的模型。

根据此模型通过如下SQL在图库构造模型数据:

INSRET INTO V SET name = 'P0'
INSRET INTO V SET name = 'P1'
INSRET INTO V SET name = 'P2'
CREATE EDGEE FROM (SELECT FROM V where name = 'P0') TO (SELECT FROM V where name = 'P1')
CREATE EDGEE FROM (SELECT FROM V where name = 'P0') TO (SELECT FROM V where name = 'P2')
CREATE EDGEE FROM (SELECT FROM V where name = 'P1') TO (SELECT FROM V where name = 'P0')
CREATE EDGEE FROM (SELECT FROM V where name = 'P1') TO (SELECT FROM V where name = 'P2')

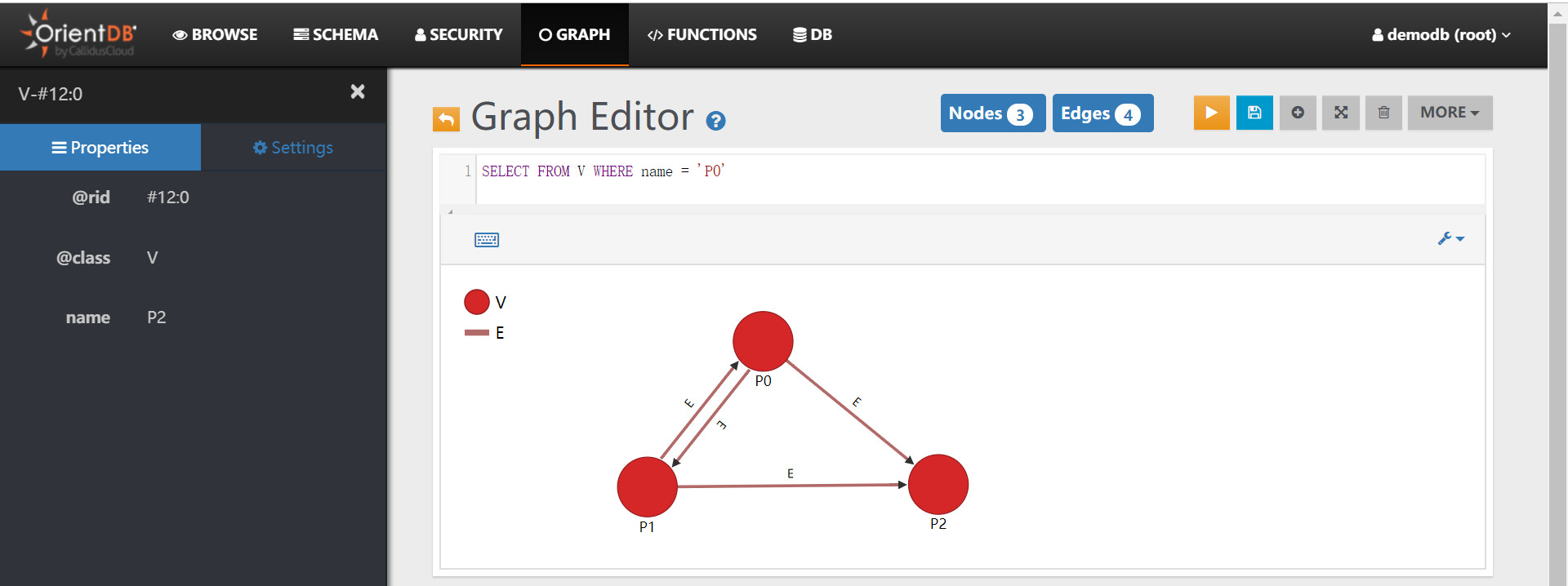

通过如下SQL,查看图中的模型数据。

SELECT FROM V WHERE name = 'P0'

然后我们分别执行如下SQL,观察查询结果:

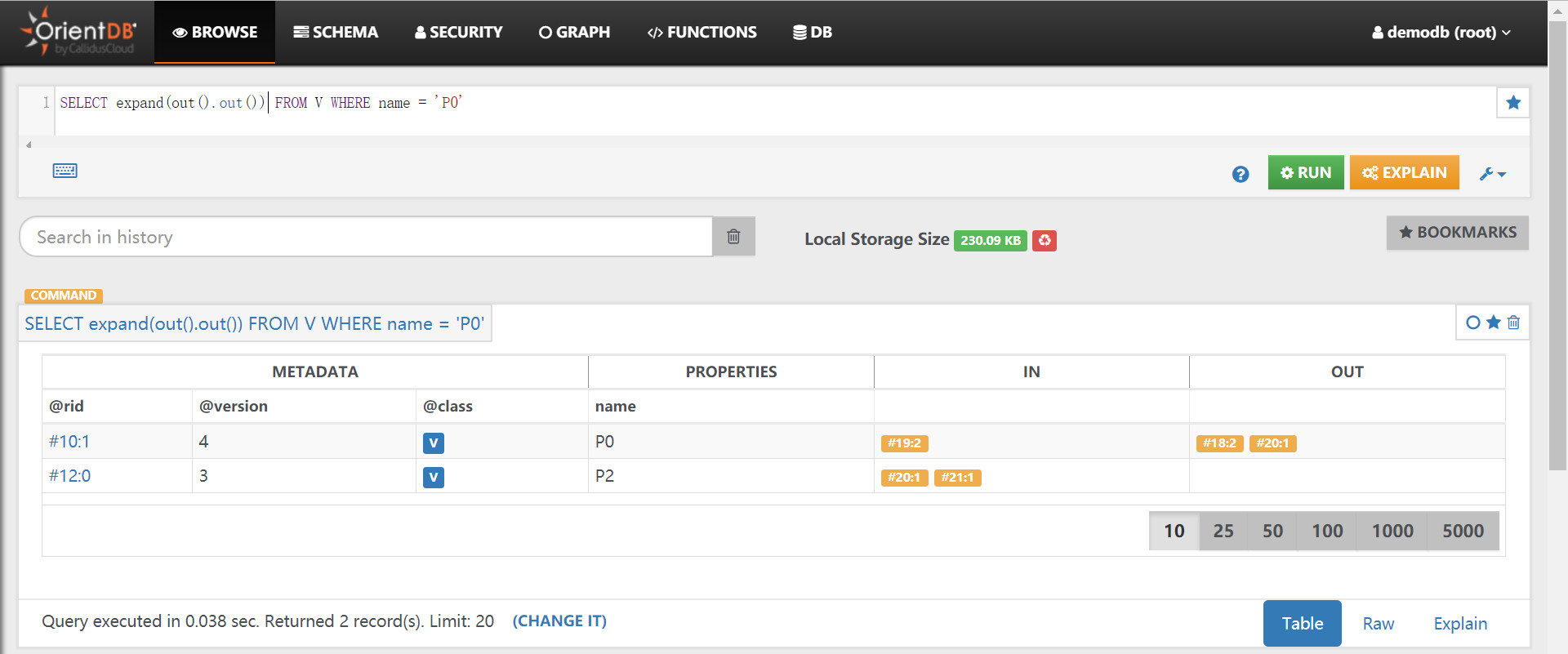

SELECT expand(out().out()) FROM V WHERE name = 'P0'

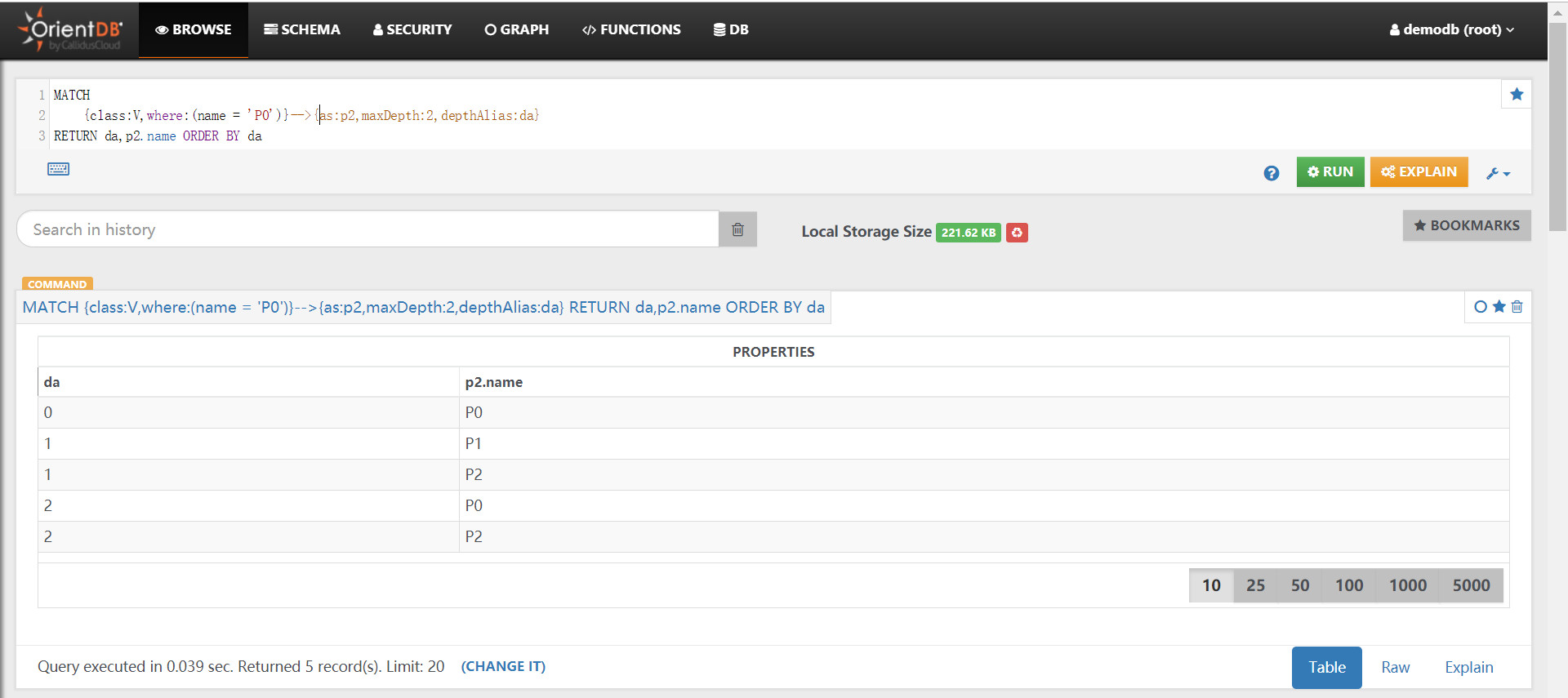

MATCH
    {class:v,WHERE:(name = 'P0')}-->{as:p2,maxDepth:2,depthAlias:da}
RETURN da,p2.name ORDER BY da ASC

1541570083313

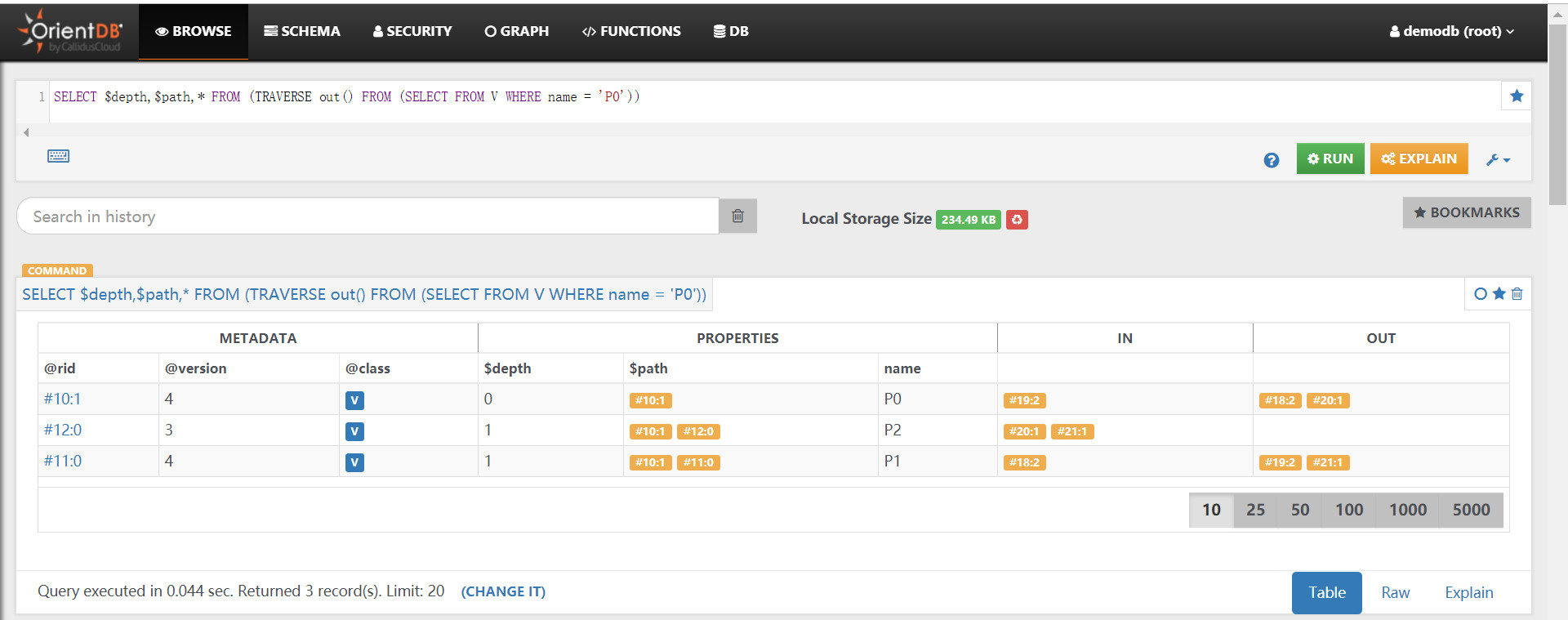

SELECT $depth,$path,* FROM (TRAVERSE OUT() FROM (SELECT FROM V WHERE name = 'P0'))

1541570123919

分析:根据上述执行结果:

  • SELECT的返回结果为:P0和P2。

  • MATCH的一度返回结果结果为:P1和P2,二度返回结果为:P0和P2

  • TRAVERSE的一度返回结果为P1和P2,二度返回结果为空。

第一个out()的返回结果即一度返回结果是P1和P2,这个是没有问题的。但对于第二个out(),SELECT和MATCH的二度返回结果P0是查询到环了,而P1是因为一度和二度是同一个点。而TRAVERSE却不存在这种问题。所以在有些场景下我们可以基于这三者的特性来综合使用。

4.3.使用场景

SELECT一般适用于类似RDBMS的查询需求,同时也可以使用此来查询特定路径的查询需求。

SELECT COUNT(*) FROM V
SELECT out().out() FROM Profiles WHERE Id = 1

MATCH一般适用基本确定的多条路径的查询。

MATCH
    {as:customer,class:Customers,where:(Phone = '+1400844724')}.out('HasVisited'),         {as:customer}.out('HasStayed'),
    {as:customer}.out('HasEaten')
RETURN DISTINCT customer

TRAVERSE一般适用于不确定路径的查询遍历。

TRAVERSE * FROM V MAXDEPTH 4

但有些场景下可能需要要组合使用。所以具体还要基于使用场景使用,有些场景就是使用MATCH合适,有些场景下可能就是使用TRAVERSE合适。

5.TRAVERSE实战

5.1.编写注意事项

为了尽可能减少在遍历过程的查询范围,提高遍历性能,在写TRAVERSE语句时注意如下事项:

  • 尽量缩小查询目标的范围。

  • 尽量指定边的方向和名称。

  • 尽量设置查询深度MAXDEPTH的大小。

  • 尽量设置LIMIT的大小。

5.2.查询目标

FROM后的对象,我们暂时称之为查询目标。根据语法介绍部分,查询目标可以是一个class、cluster、record id(s)、子查询。如何SQL都是合法的。

TRAVERSE * FROM Profiles
TRAVERSE * FROM cluster:profiles
TRAVERSE * FROM #41:0
TRAVERSE * FROM [#41:0,#41:1]
TRAVERSE * FROM (SELECT FROM Profiles WHERE Id = 1)

5.3.上下文变量的使用

TRAVERSE支持如下变量$current$path$depth,这几个变量都要和SELECT一起使用。

  • $current 遍历的当前结点。也就是遍历路径上的最后一个node。

  • $path 遍历的路径node集合。包括每条遍历路径上所有点或边或者点边的集合,这是一个很有用的变量,通过它可知道两个点之间的所有路径及路径上经过的点和边。

  • $depth 遍历路径的深度。$depth也可与WHILE一起使用。

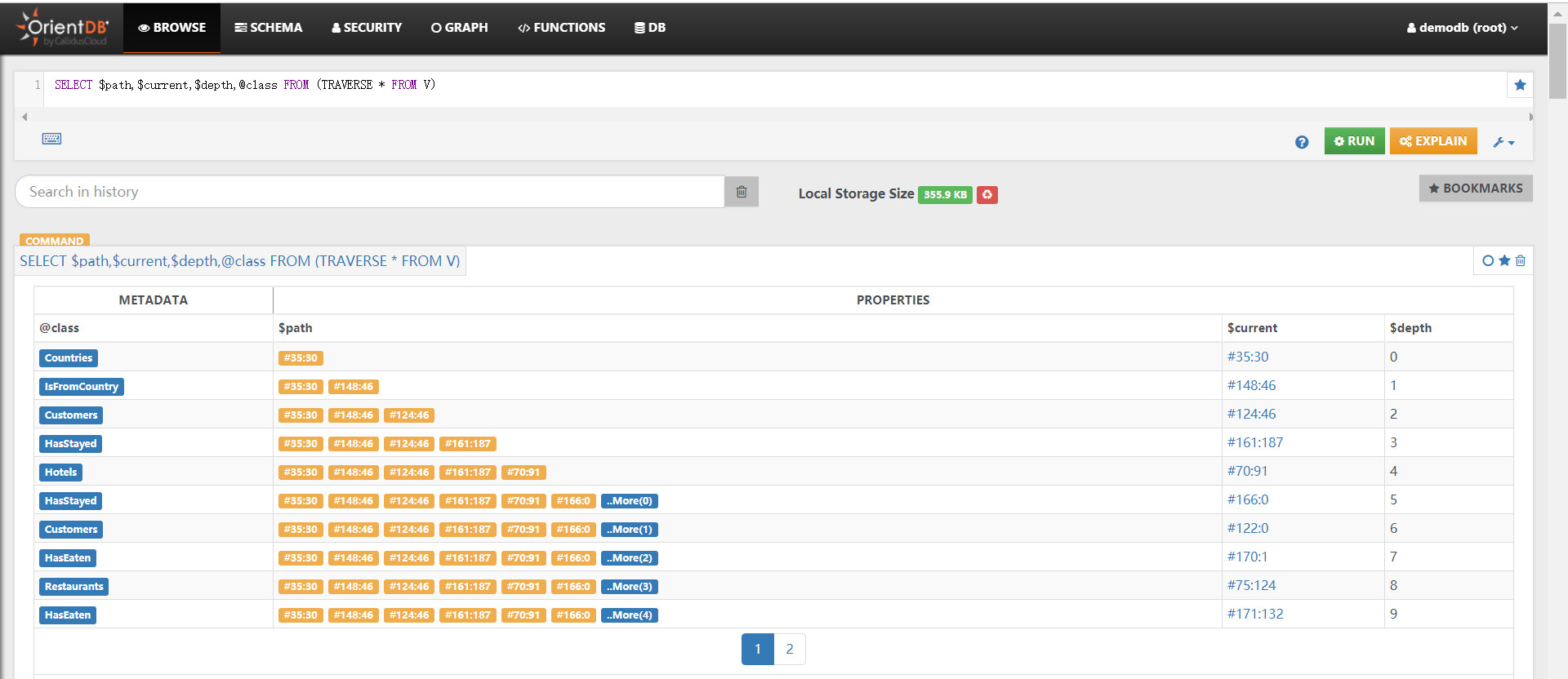

SELECT $path,$current,$depth,@class FROM (TRAVERSE * FROM V)

注意:TRAVERSE *时,遍历的结果包括点和边,遍历的深度是包括边的。

5.4.MAXDPTH的使用

MAXDEPTH用于设置TRAVERSE的遍历深度。"MAXDEPTH N"和"WHILE $depth <=N",具有同样的查询结果。但区别是WHILE会评估到N+1度,然后舍弃N+1度的数据,所以平时在使用时建议使用MAXDEPTH。

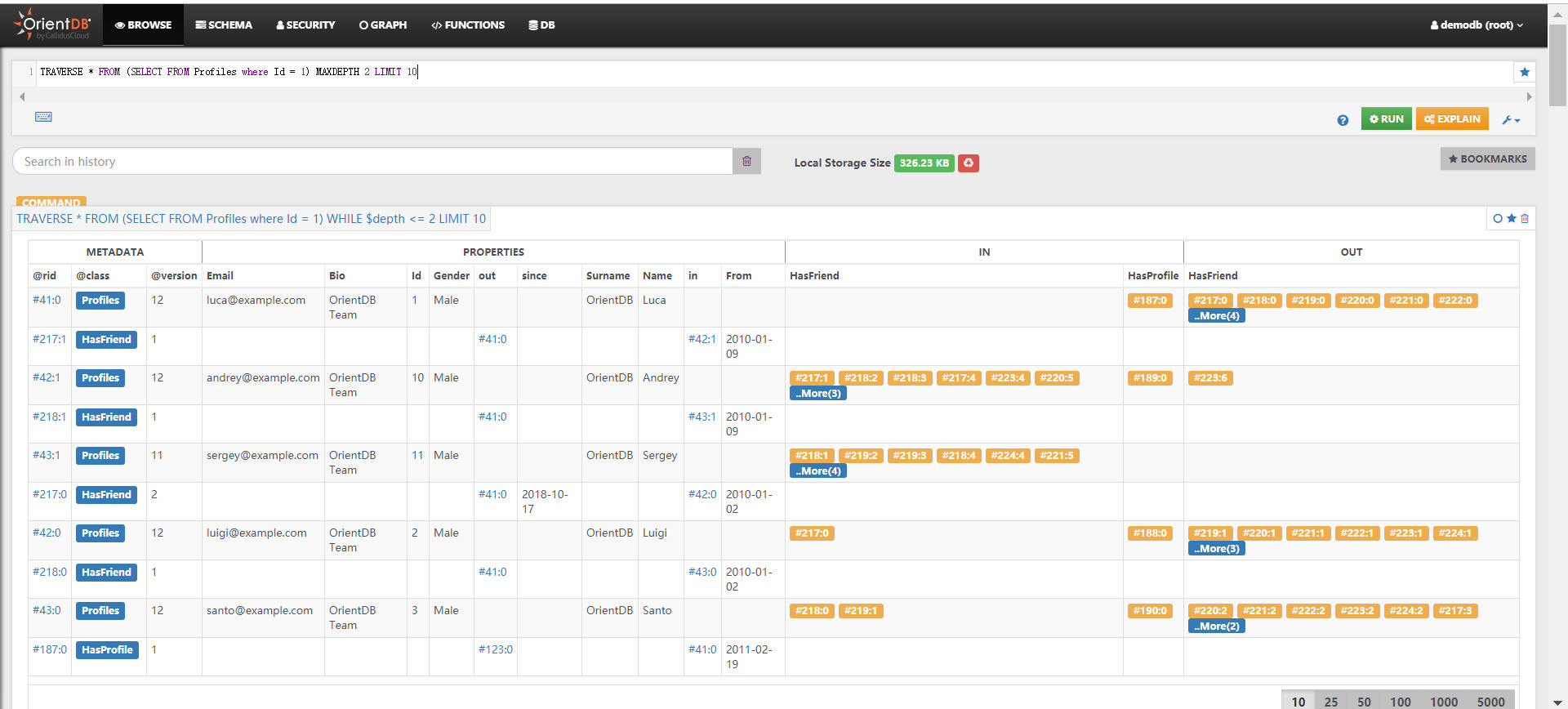

TRAVERSE * FROM (SELECT FROM Profiles WHERE Id = 1) MAXDEPTH 2 LIMIT 10

TRAVERSE * FROM (SELECT FROM Profiles WHERE Id = 1) WHILE $depth <= 2 LIMIT 10

5.5.遍历策略的使用

TRAVERSE支持两种遍历策略:

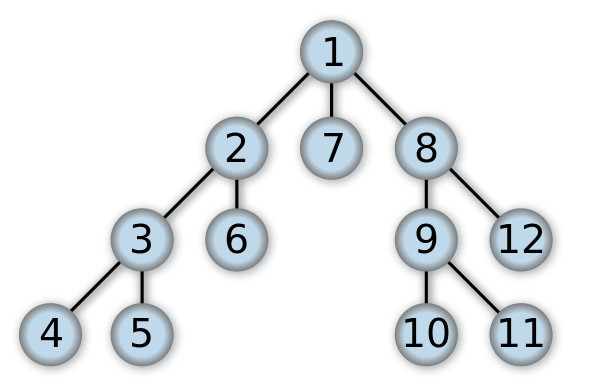

  • DEPTH_FIRST,基于深度优先搜索算法。沿着树的深度遍历树的节点,尽可能深的搜索树的分支。当节点v的所有边都己被探寻过,搜索将回溯到发现节点v的那条边的起始节点。这一过程一直进行到已发现从源节点可达的所有节点为止。如果还存在未被发现的节点,则选择其中一个作为源节点并重复以上过程,整个进程反复进行直到所有节点都被访问为止。如下图基于深度搜索算法的遍历顺序。

  • BREADTH_FIRST,基于深度优先搜索算法。沿着树的宽度遍历树的节点,如果发现目标,则演算终止。如下图基于广度搜索算法的遍历顺序。

    我们来验证下图两种遍历策略。先执行如下SQL,构造模型数据(基于深度优先搜索算法的选择分支和插入顺序有关,所以如下SQL在创建边时对顺序有所关注,方便后续验证问题):

INSERT INTO V(name) VALUES(1),(2),(3),(4),(5),(6),(7),(8),(9),(10),(11),(12)
CREATE EDGE FROM (SELECT FROM V WHERE name = 1) TO (SELECT FROM V WHERE name = 8)
CREATE EDGE FROM (SELECT FROM V WHERE name = 1) TO (SELECT FROM V WHERE name = 7)
CREATE EDGE FROM (SELECT FROM V WHERE name = 1) TO (SELECT FROM V WHERE name = 2)
CREATE EDGE FROM (SELECT FROM V WHERE name = 8) TO (SELECT FROM V WHERE name = 12)
CREATE EDGE FROM (SELECT FROM V WHERE name = 8) TO (SELECT FROM V WHERE name = 9)
CREATE EDGE FROM (SELECT FROM V WHERE name = 2) TO (SELECT FROM V WHERE name = 6)
CREATE EDGE FROM (SELECT FROM V WHERE name = 2) TO (SELECT FROM V WHERE name = 3)
CREATE EDGE FROM (SELECT FROM V WHERE name = 9) TO (SELECT FROM V WHERE name = 11)
CREATE EDGE FROM (SELECT FROM V WHERE name = 9) TO (SELECT FROM V WHERE name = 10)
CREATE EDGE FROM (SELECT FROM V WHERE name = 3) TO (SELECT FROM V WHERE name = 5)
CREATE EDGE FROM (SELECT FROM V WHERE name = 3) TO (SELECT FROM V WHERE name = 4)

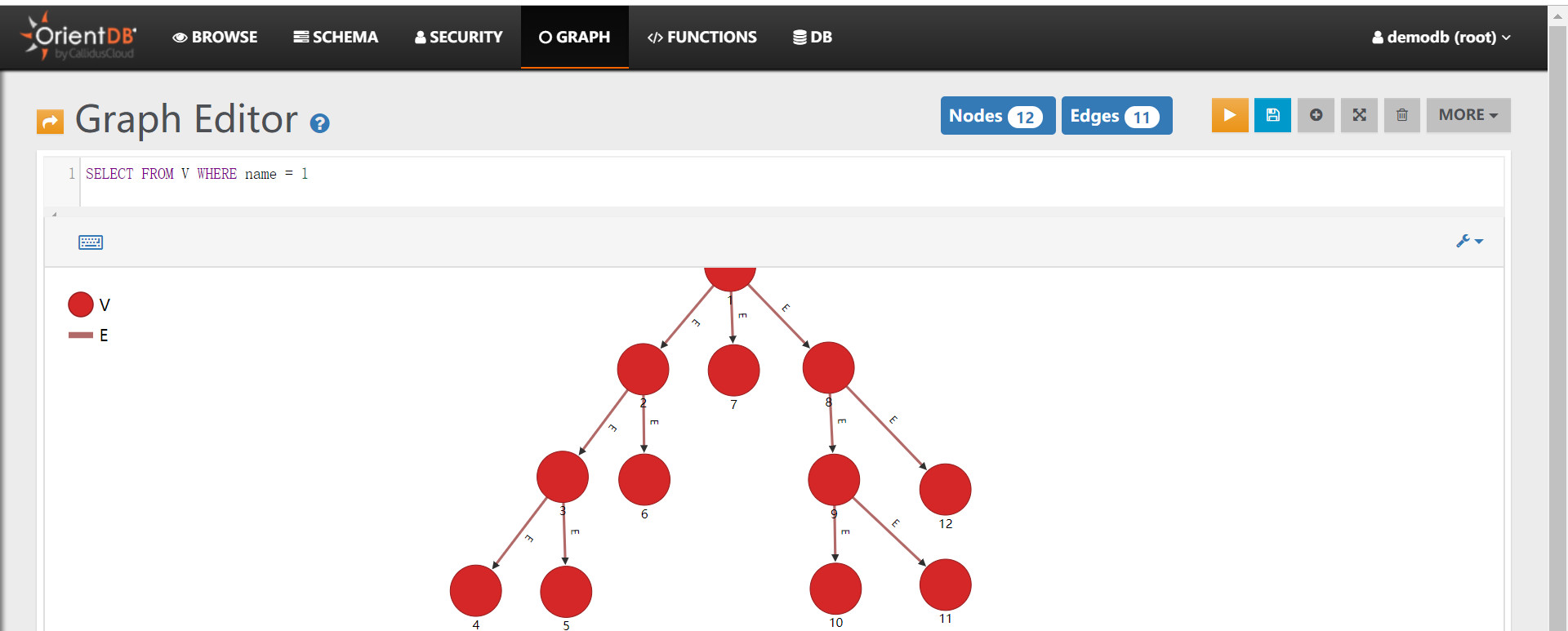

在OrientDB中的图展示如下:

SELECT FROM V WHERE name = 1

可通过如下SQL来验证,通过调整LIMIT的大小来观察两种遍历策略的情况。

TRAVERSE out() FROM (SELECT FROM V WHERE name = 1) LIMIT 1 STRATEGY DEPTH_FIRST
TRAVERSE out() FROM (SELECT FROM V WHERE name = 1) LIMIT 2 STRATEGY DEPTH_FIRST
                                                         .
                                                         .
                                                         .
TRAVERSE out() FROM (SELECT FROM V WHERE name = 1) LIMIT 12 STRATEGY DEPTH_FIRST
TRAVERSE out() FROM (SELECT FROM V WHERE name = 1) LIMIT 1 STRATEGY BREADTH_FIRST
TRAVERSE out() FROM (SELECT FROM V WHERE name = 1) LIMIT 2 STRATEGY BREADTH_FIRST
                                                         .
                                                         .
                                                         .
TRAVERSE out() FROM (SELECT FROM V WHERE name = 1) LIMIT 12 STRATEGY BREADTH_FIRST

限于篇幅,请自行验证。

5.6.基于使用场景的选择

场景:查询Id=1的Profiles的二度朋友。

根据4.1.使用优先级我们分别按SELECT、MATCH和TRAVERSE的实现如下:

SELECT:

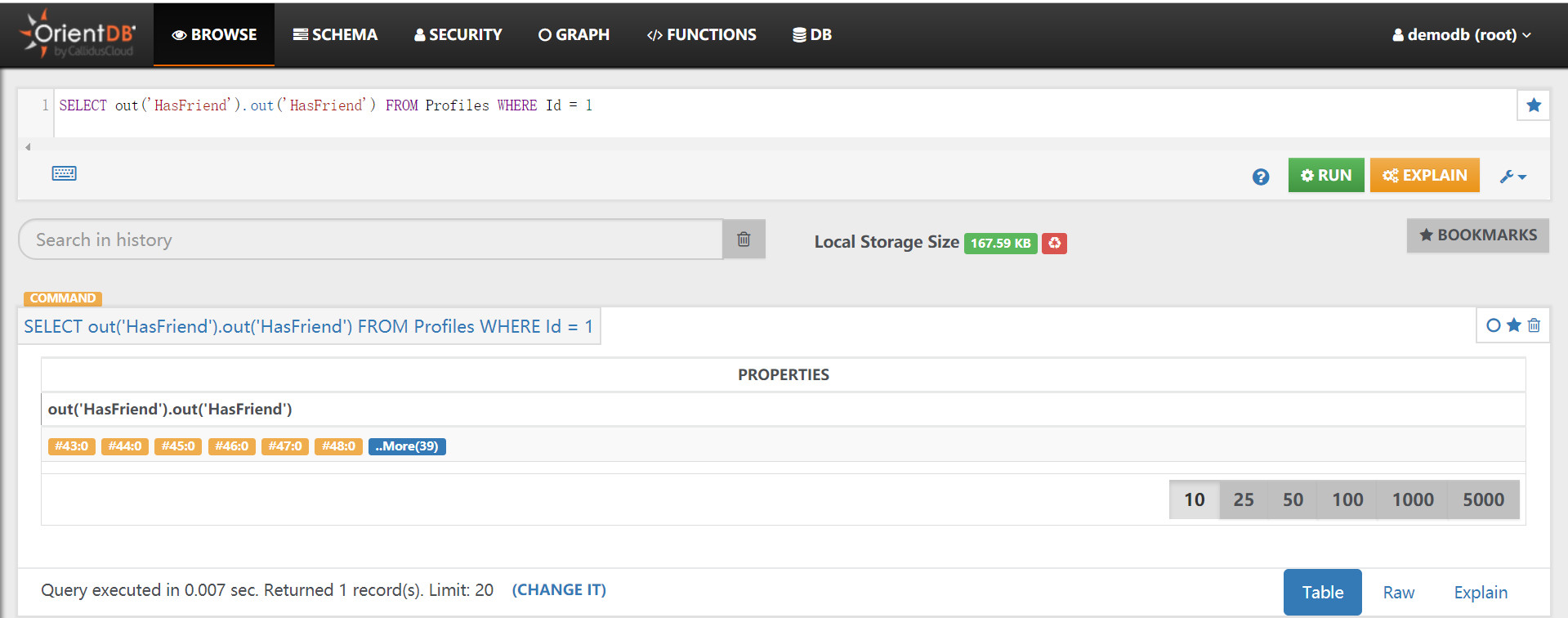

SELECT out('HasFriend').out('HasFriend') FROM Profiles WHERE Id = 1

MATCH:

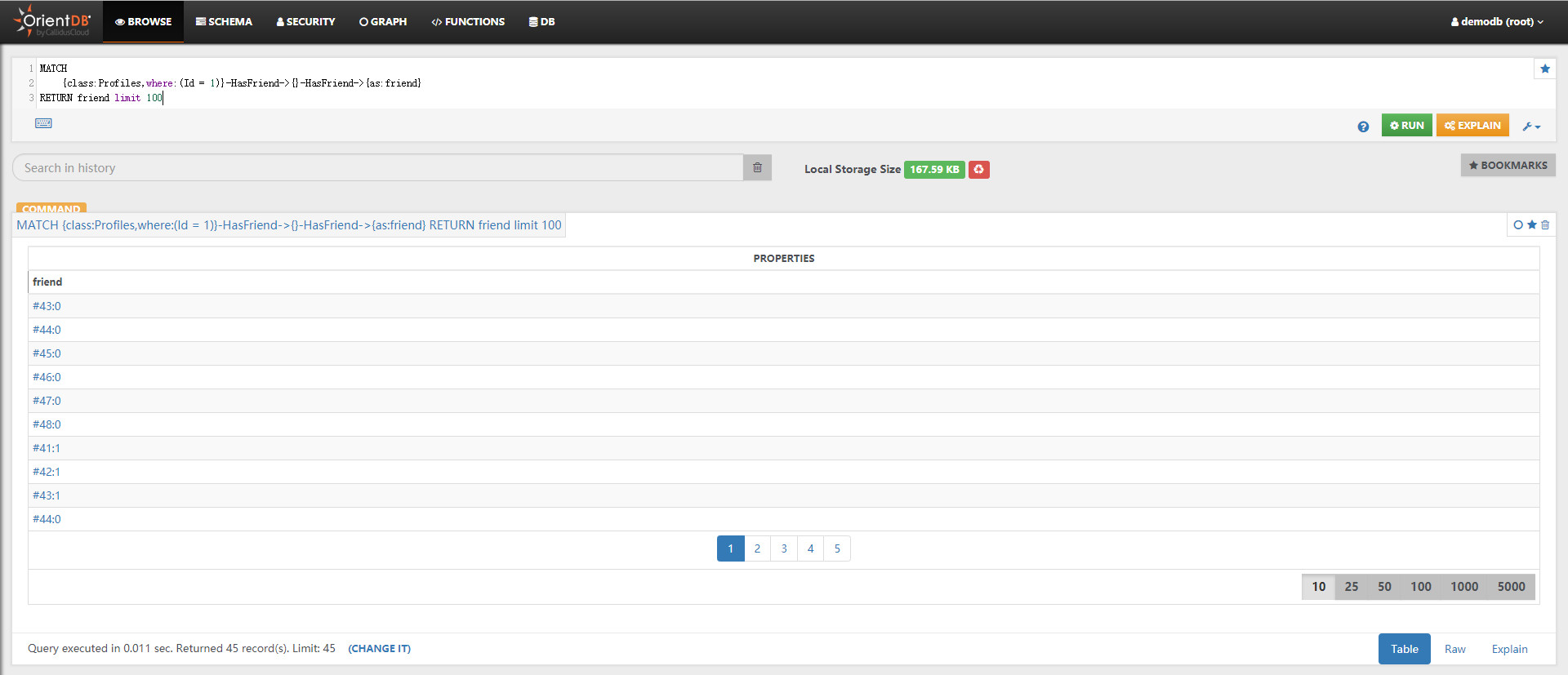

MATCH
    {class:Profiles,WHERE:(Id = 1)}-HasFriend->{}-HasFriend->{as:friend}
RETURN friend LIMIT 100

TRAVERSE:

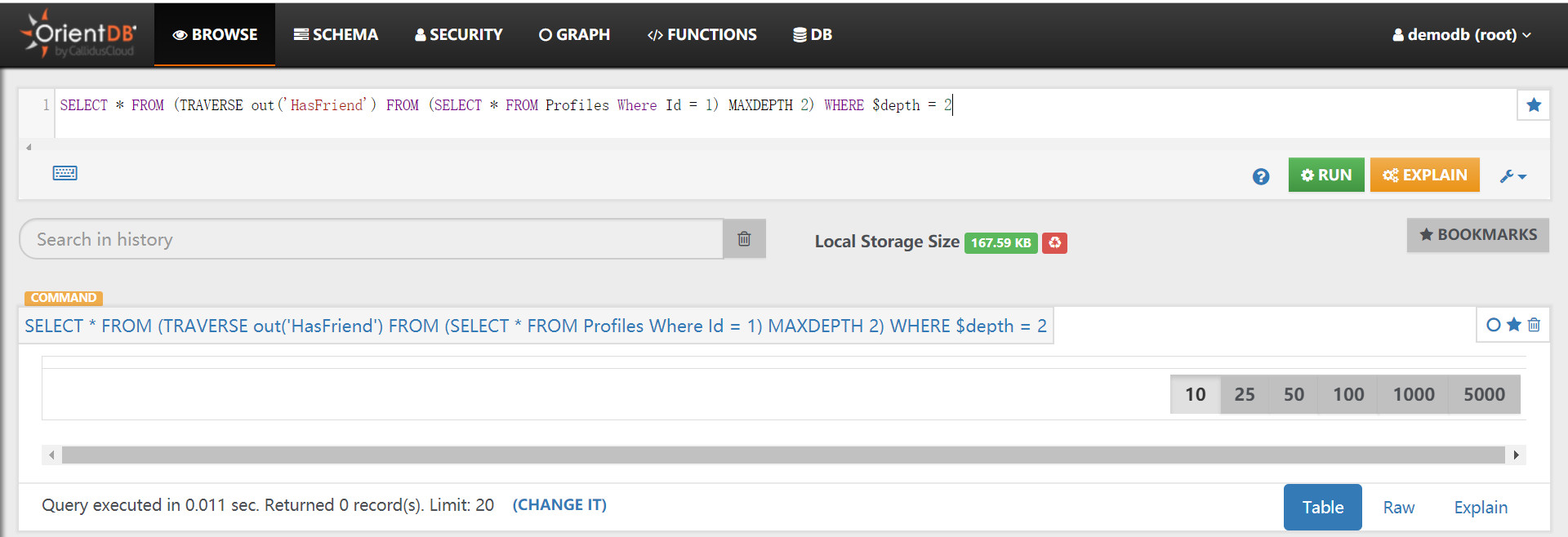

SELECT * FROM (TRAVERSE out('HasFriend') FROM (SELECT * FROM Profiles WHERE Id = 1) MAXDEPTH 2) WHERE $depth = 2

分析:根据上述结果SELECT的返回结果数量为45,MATCH的返回结果数量也是45,且通过对比SELECT和MATCH的返回结果是一致的。但是TRAVERSE的返回结果却是空。那么究竟哪个是正确的呢?

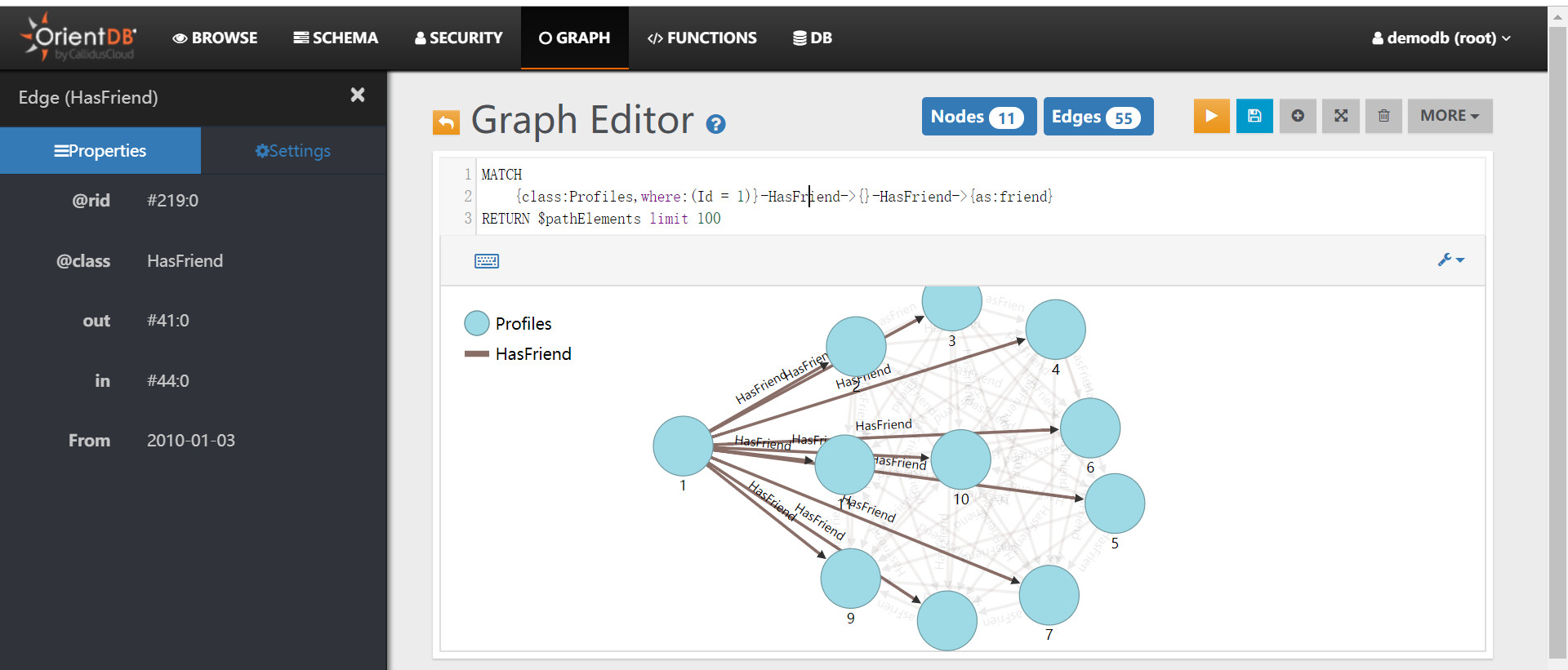

我们先看下这Id=1的二度及以内的朋友关系子图。

MATCH
    {class:Profiles,WHERE:(Id = 1)}-HasFriend->{}-HasFriend->{as:friend}
RETURN $pathElements LIMIT 100

通过这个子图,我们知道所有二度的朋友同时也是一度的朋友,是4.2.查询环所描述的情形的一种。此种场景下如果有明确的需求要求二度朋友不能是一度朋友,那么只有TRAVERSE的结果是满足需求的。

但如果需求要求二度朋友也可以是一度朋友,那么就要使用SELECT或者MATCH了。但根据上图,即使二度朋友也可以是一度朋友,那么二度朋友的数量应该是9(Id=2的Profiles不是二度朋友),而不是45才对。问题出在哪儿了?因为多个一度朋友可能有同一个二度朋友,所以二度朋友存在重复了,可借助set()函数或者distinct关键字去重,去重SQL如下。

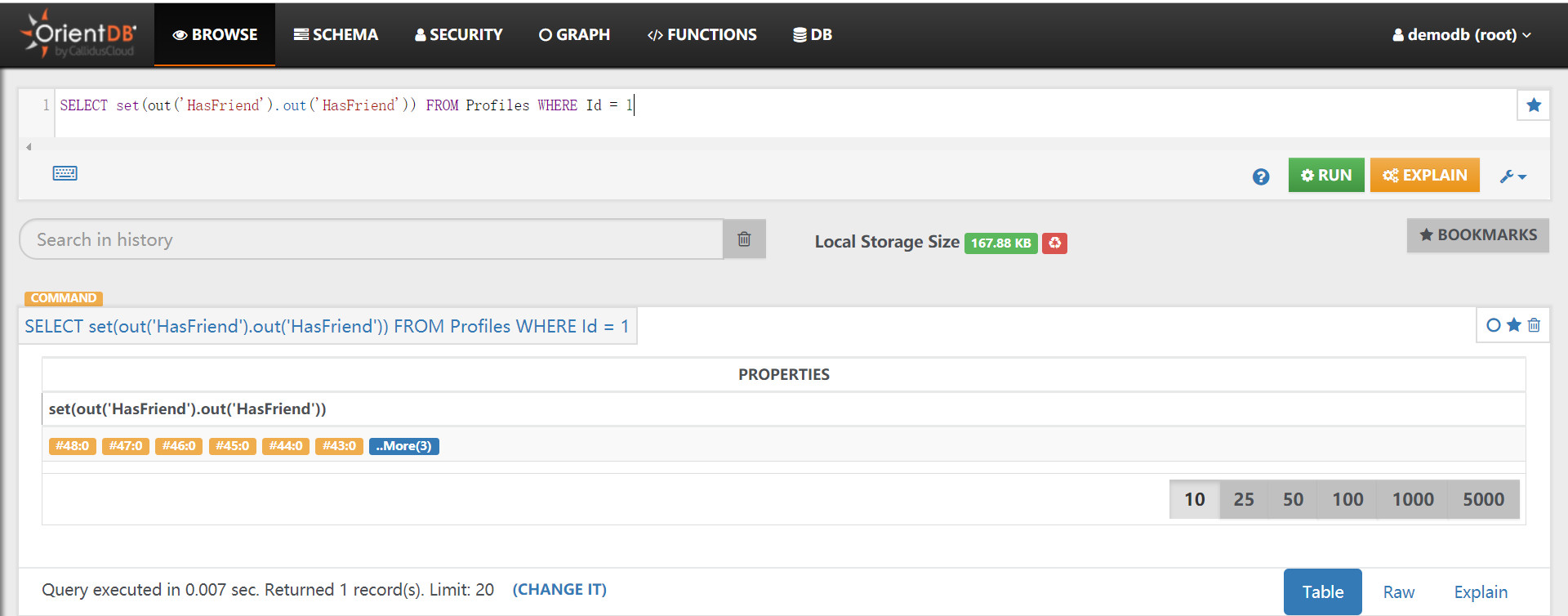

SELECT set(out('HasFriend').out('HasFriend')) FROM Profiles WHERE Id = 1

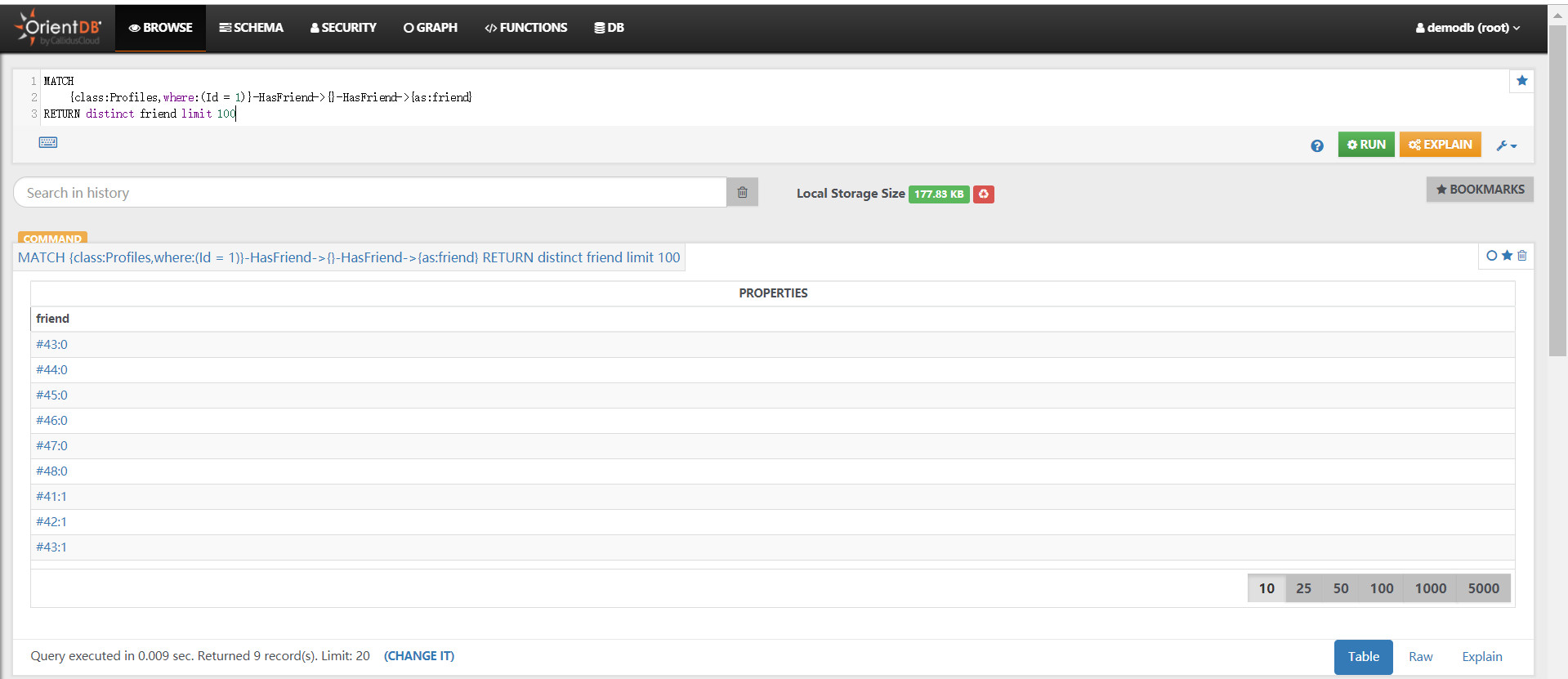

MATCH
    {class:Profiles,WHERE:(Id = 1)}-HasFriend->{}-HasFriend->{as:friend}
RETURN distinct friend LIMIT 100

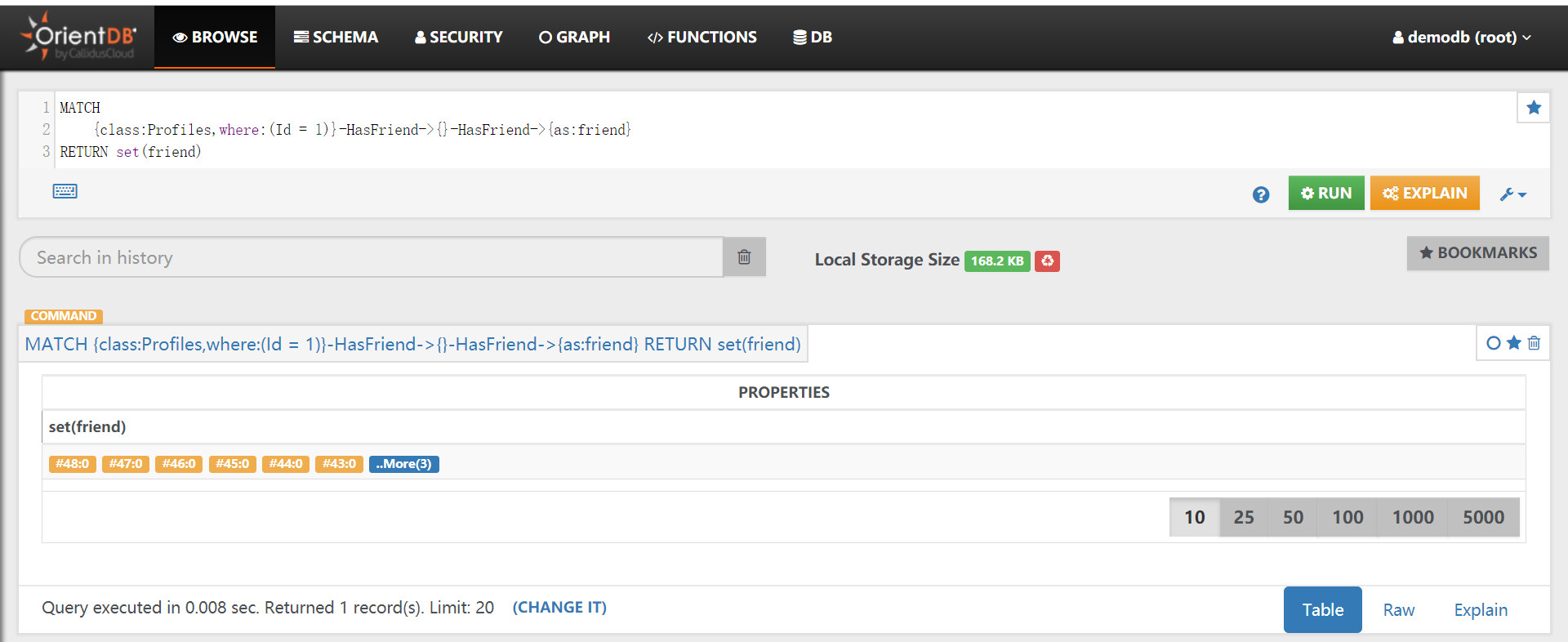

MATCH
    {class:Profiles,WHERE:(Id = 1)}-HasFriend->{}-HasFriend->{as:friend}
RETURN set(friend) LIMIT 100

至此SELECT和MATCH好像已经完美的解决问题了,对于此模型是没有问题,因为它不存在4.2.查询环提到的P0-P1且P1->P0的情况,即一度朋友可能是Id=1的Profiles本身,二度朋友也可能是一度朋友本身或者是Id=1的Profiles本身。假如存在这种问题,怎么办?这种场景下SELECT已经很难实现,我们直接放弃,我们需要修改MATCH。如下SQL:

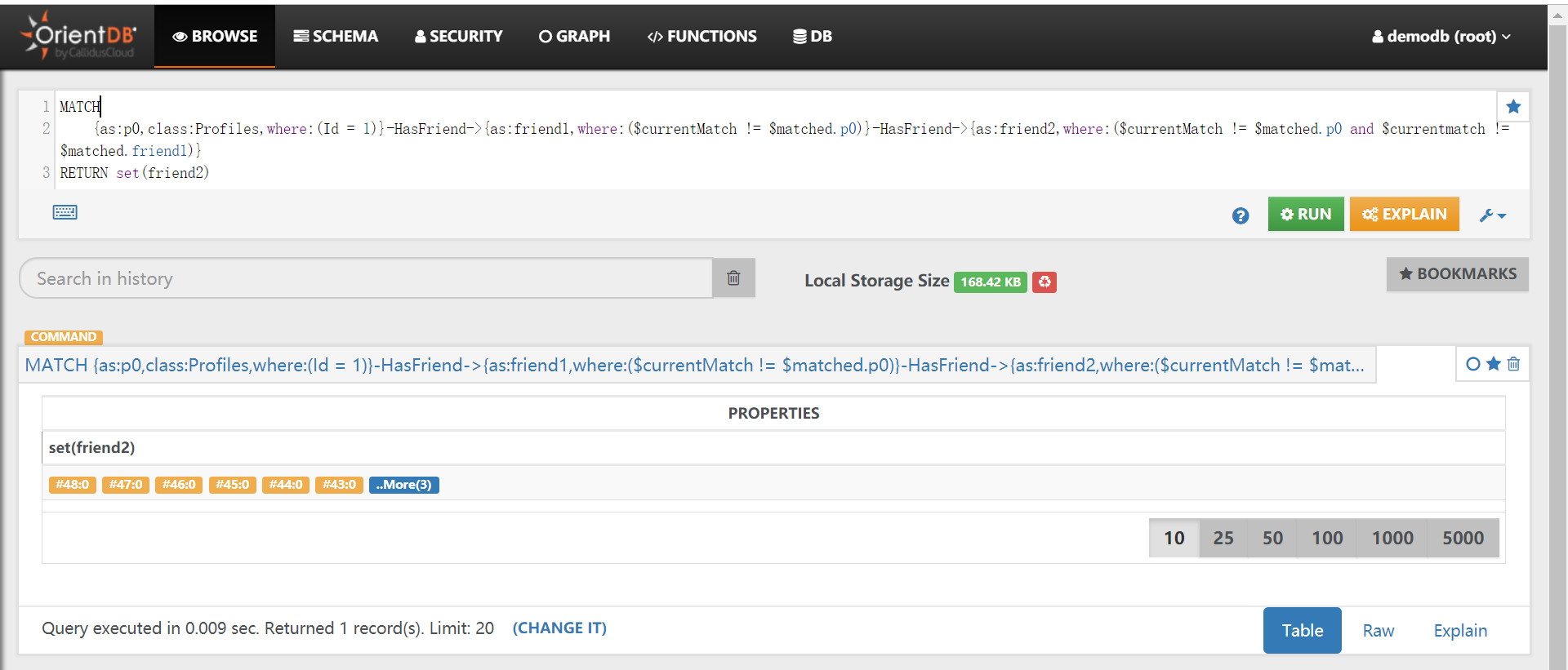

MATCH
    {as:p0,class:Profiles,WHERE:(Id = 1)}-HasFriend->{as:friend1,WHERE:($currentMatch != $matched.p0)}-HasFriend->{as:friend2,WHERE:($currentMatch != $matched.p0 AND $currentMatch != $matched.friend1)}
RETURN set(friend2) LIMIT 100

总结:最终应该使用哪种SQL,还是要根据具体场景及需求来选择。
