【4】Tableau 标靶图、甘特图、瀑布图

1.标靶图

假设我们要看各省市2014年某月的用电标靶图：
首先要绘图：

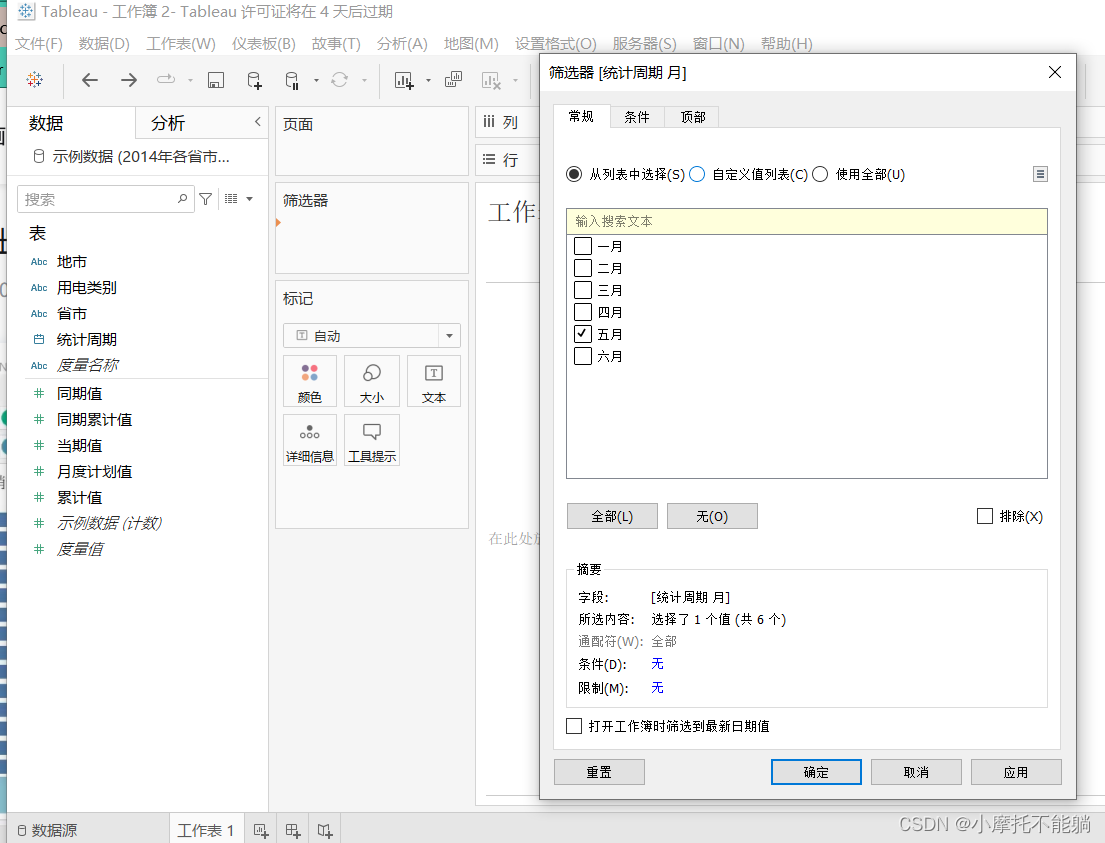

将统计周期拖入筛选器，选择要统计的月份：5月
依次拖入其它数据，绘制横向条形图

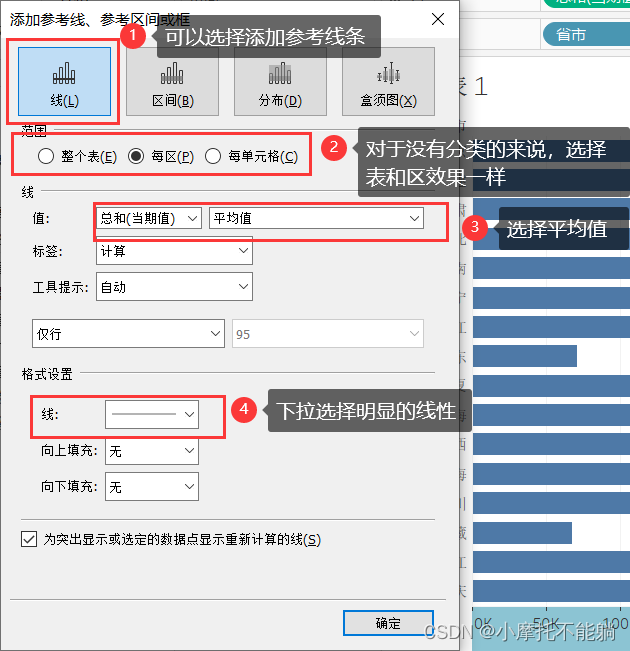

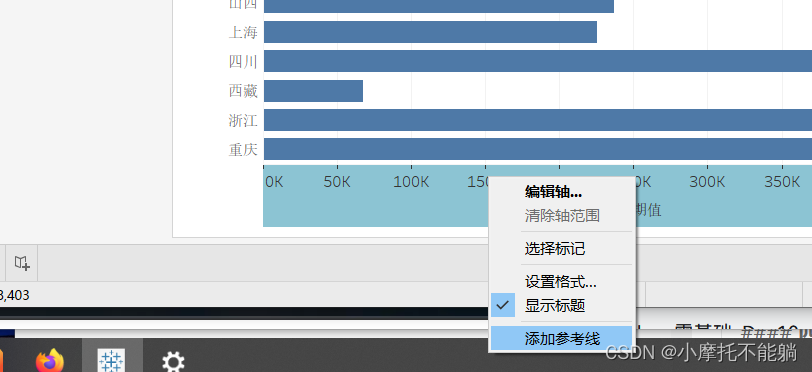

点击横轴，右击，选择添加参考线：
对整体观察与平均值的差距时，可以按下图参加平均值参考线：
假如要看每个城市每一个月的月度电量与计划的完成情况：

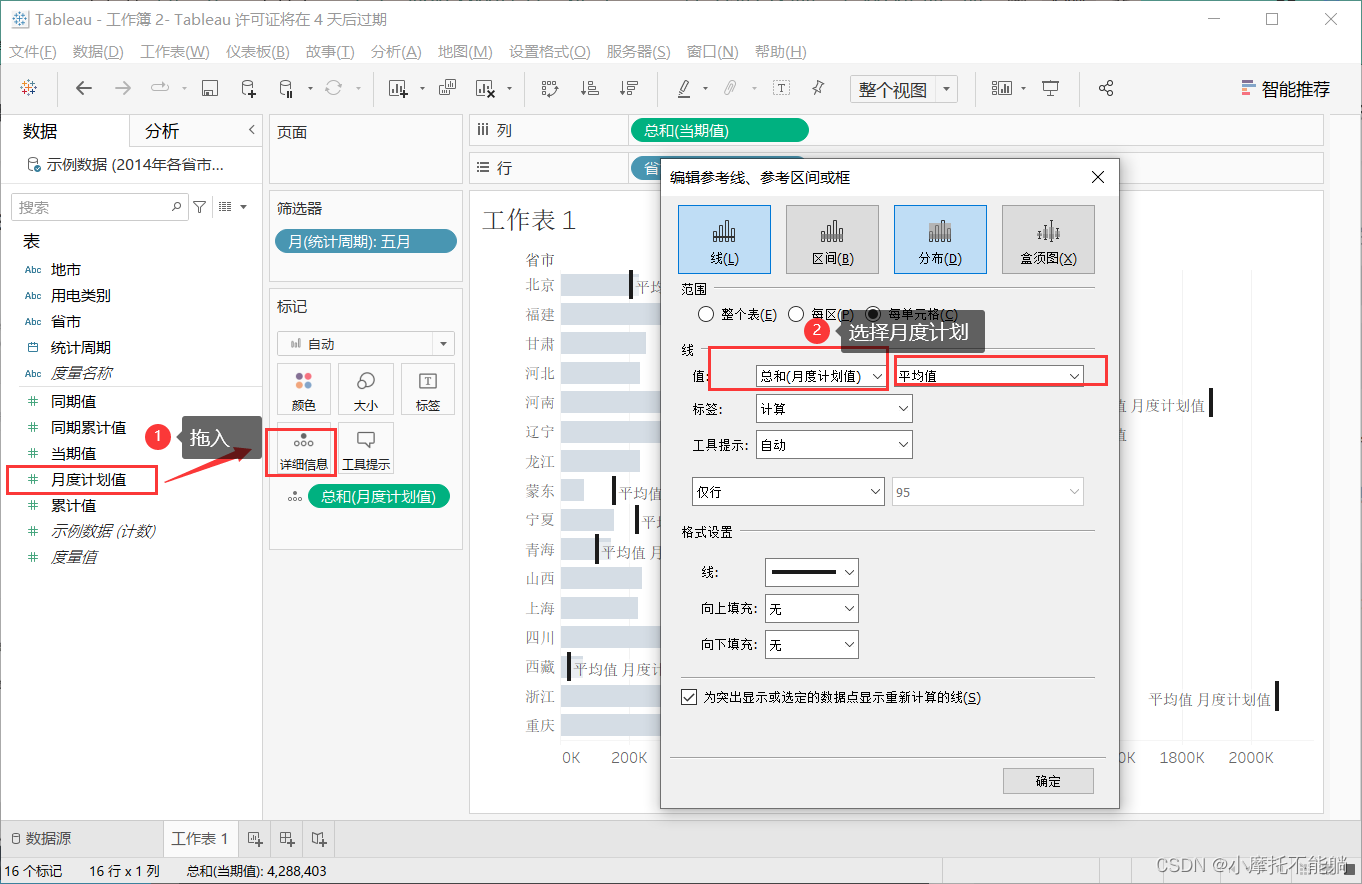

选择月度计划值拖入，编辑格式：

2.甘特图

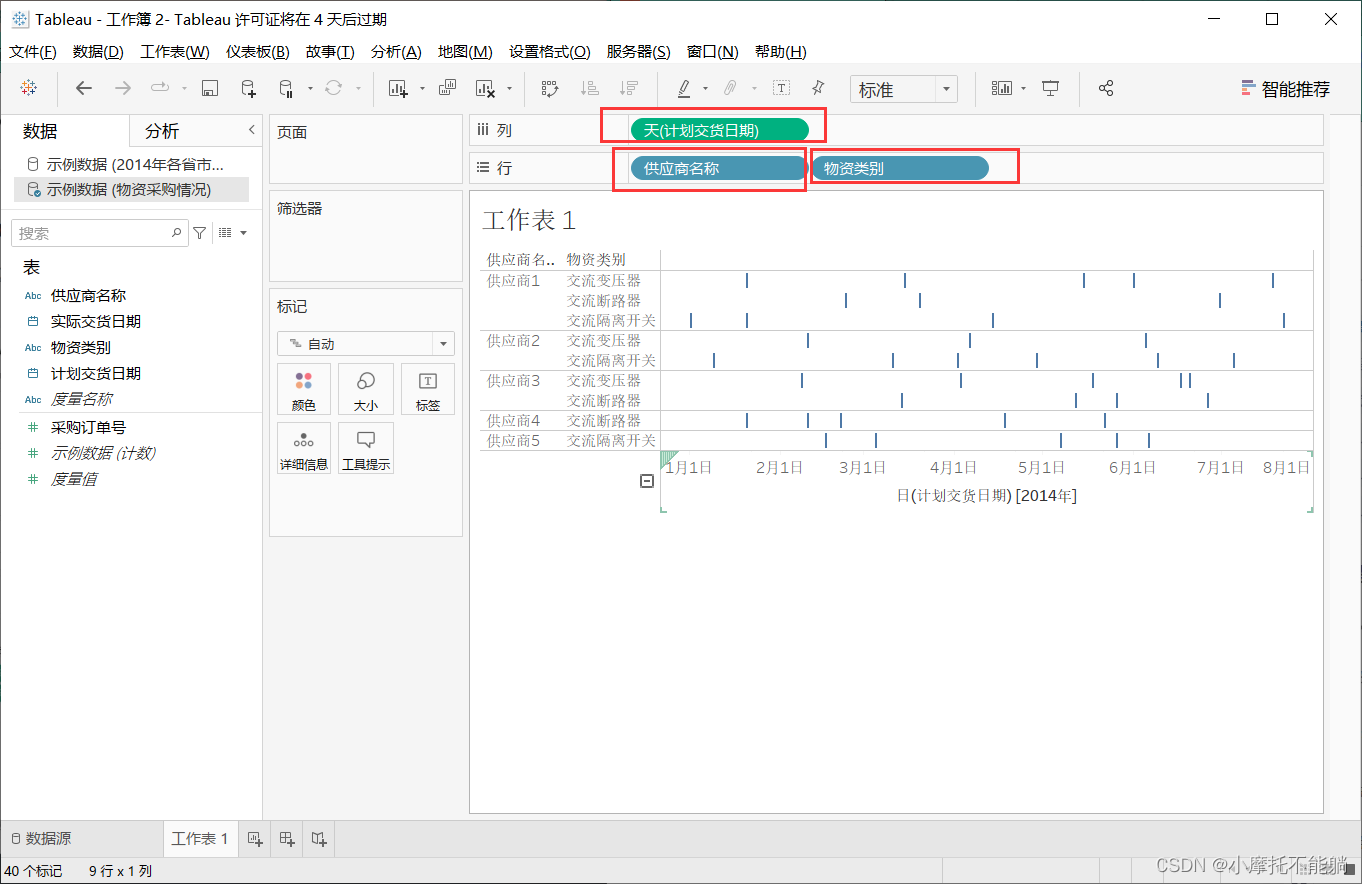

交货日期甘特图:
首先列数据要右键选择第二个“天”

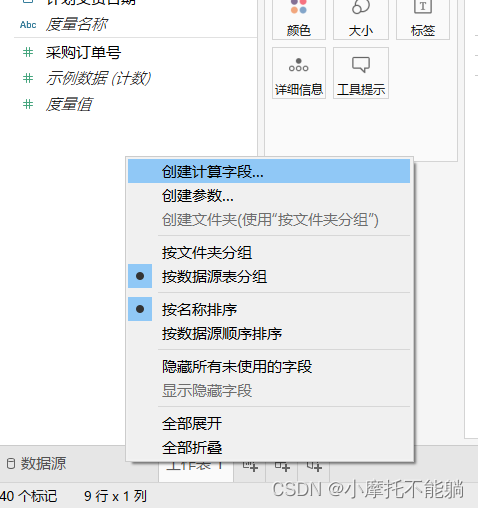

在画面左侧 右键点击创建计算字段：

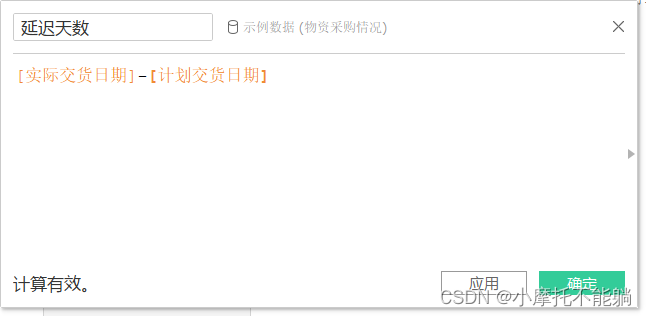

拖入实际交货日期减去拖入的计划交货日期，大于零表示延迟交货，小于0表示提前交货：
将创建的延迟天数拖入颜色和大小中，并调增编辑颜色为二阶倒叙：效果如图：

3.瀑布图

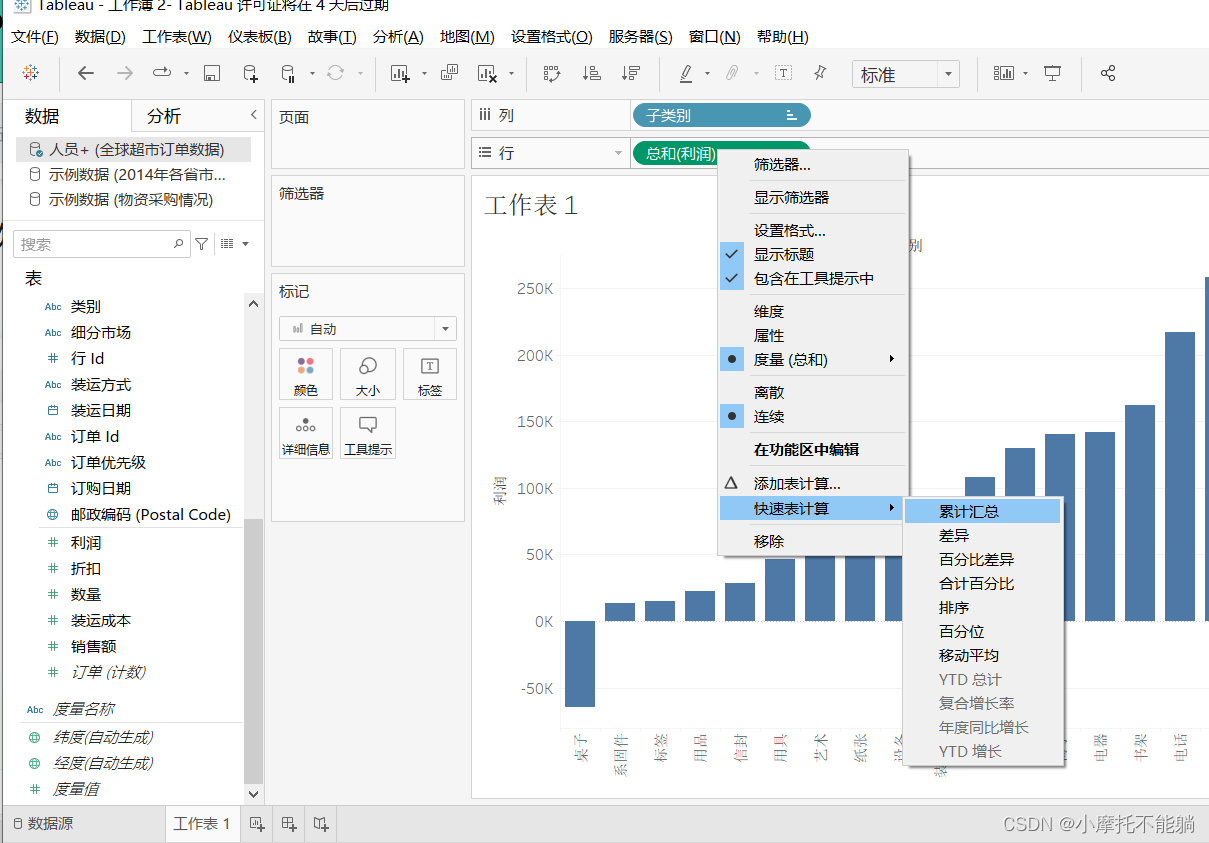

我们想要查看利润的瀑布图，把标签拖入行和列：然后右键利润点击快速表计算里的累积汇总：

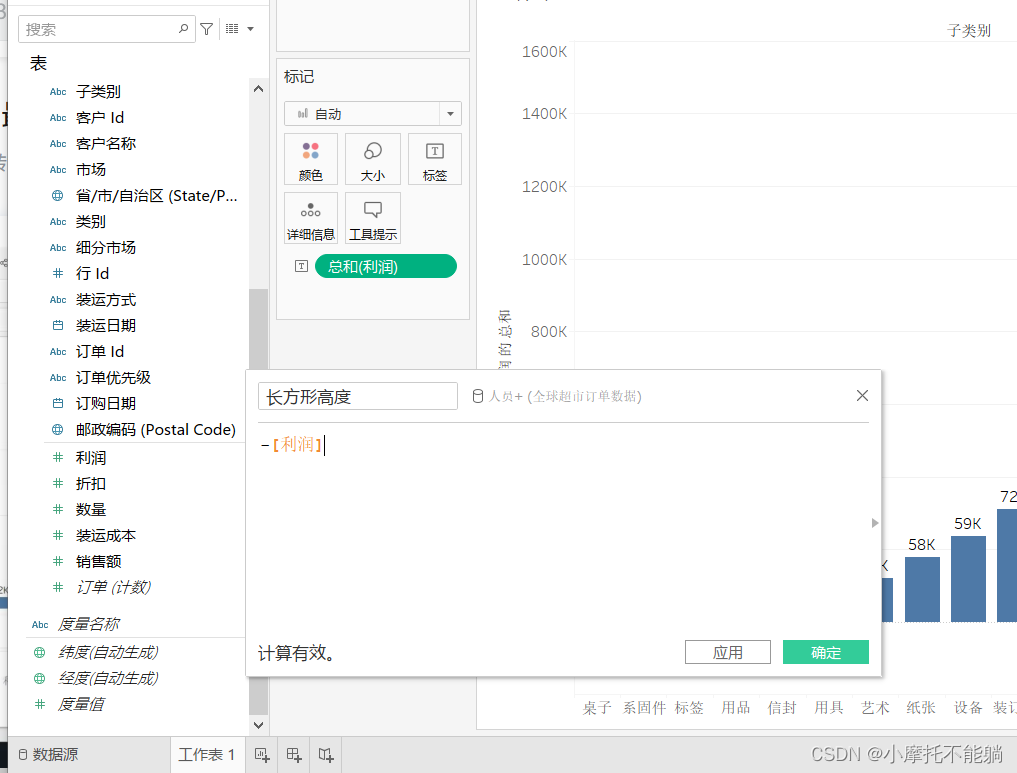

创建计算字段：长方形高度：
将创建的计算字段长方形高度拖入大小中，并将利润拖入颜色中，对其进行快速表计算的汇总：

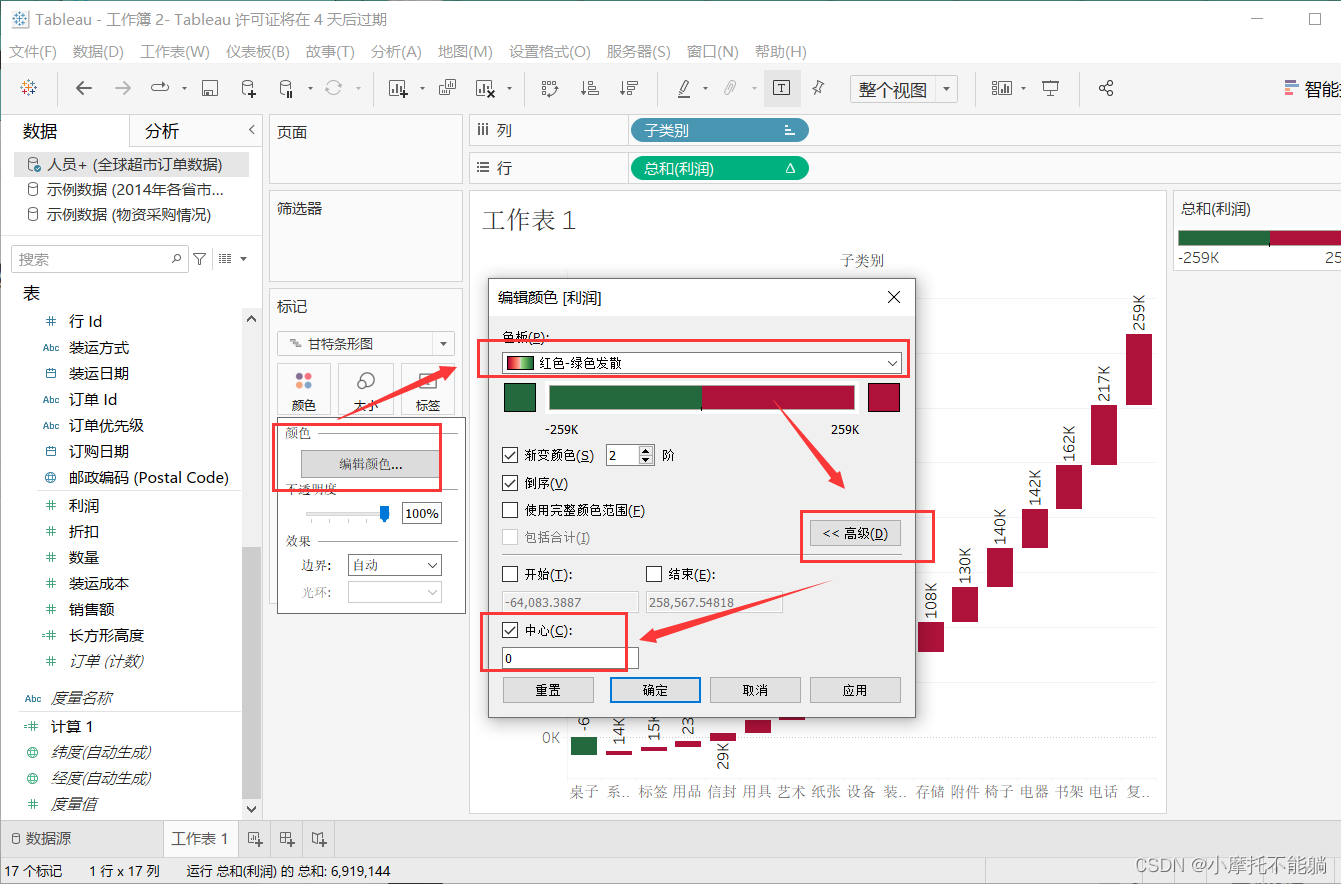

编辑利润的颜色：
